| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 2002 |
DIAGRAMAS - CHEVROLET: Silverado - 2002 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / CHEVROLET: Silverado - 2002- |
| Año | CHEVROLET SILVERADO | SILVERADO 1500 4.3L V6 |

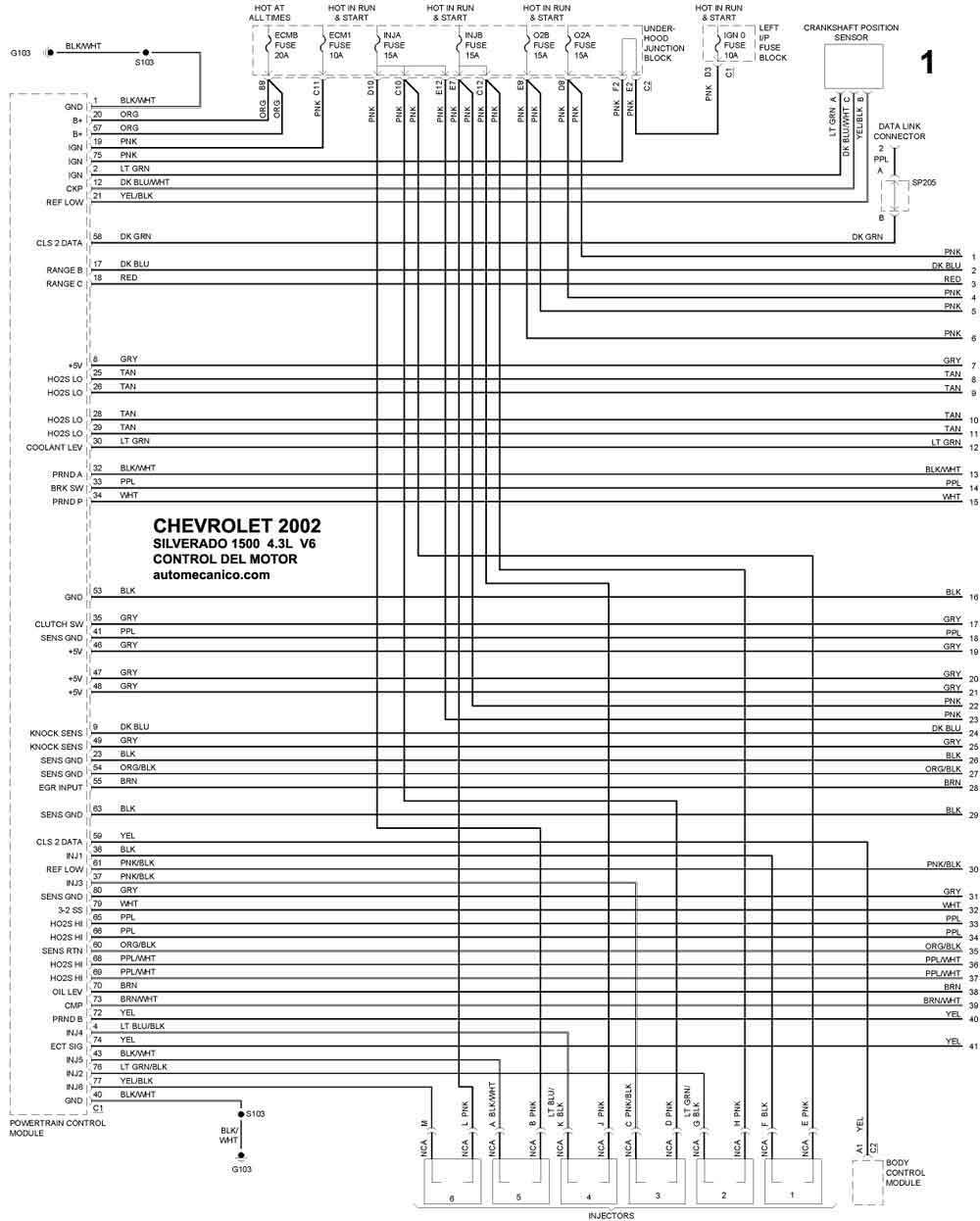

| 2002 | 1500 4.3L V6 PAG 1 | CONTROL DEL MOTOR |

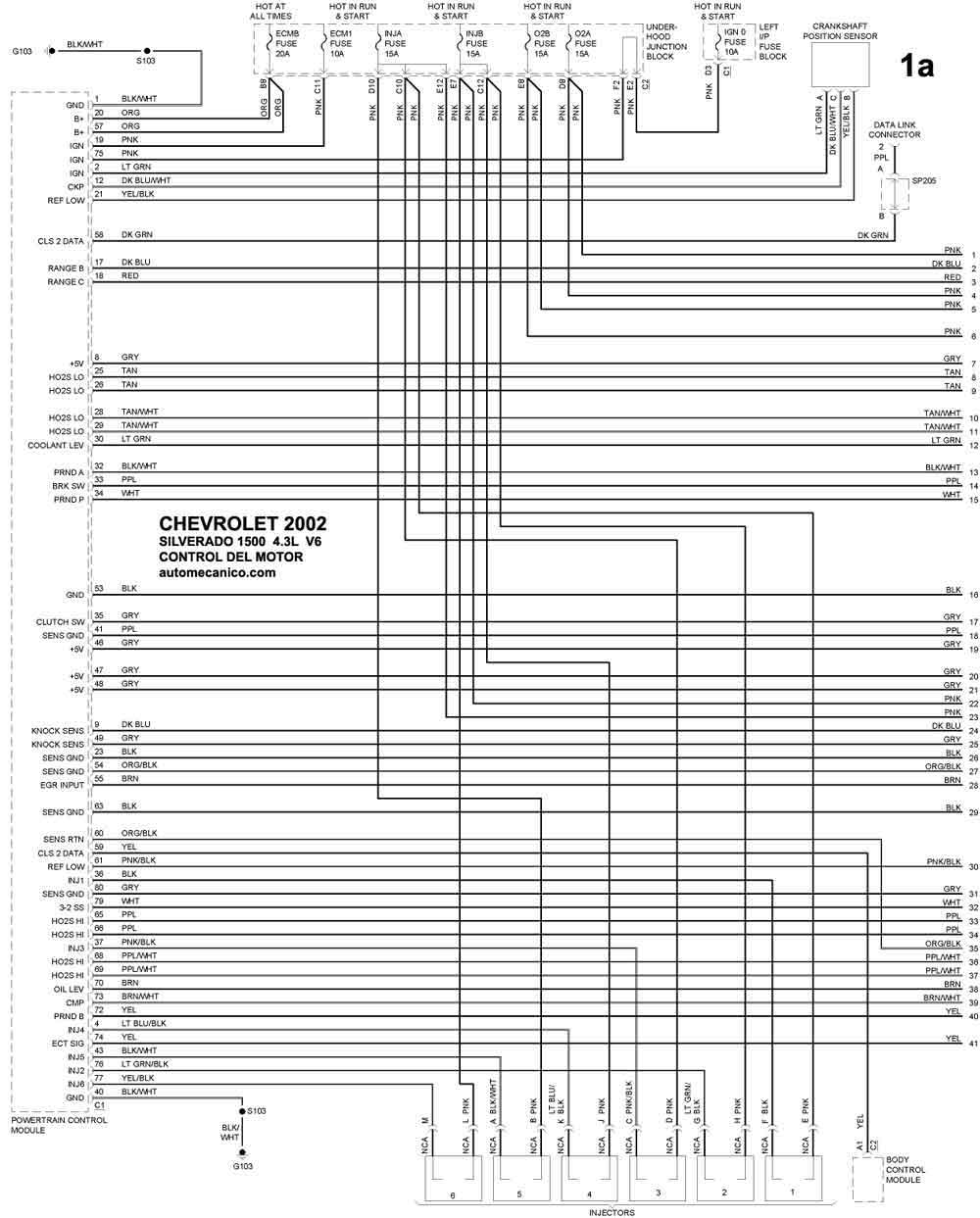

| 2002 | 1500 4.3L V6 PAG 1A | CONTROL DEL MOTOR |

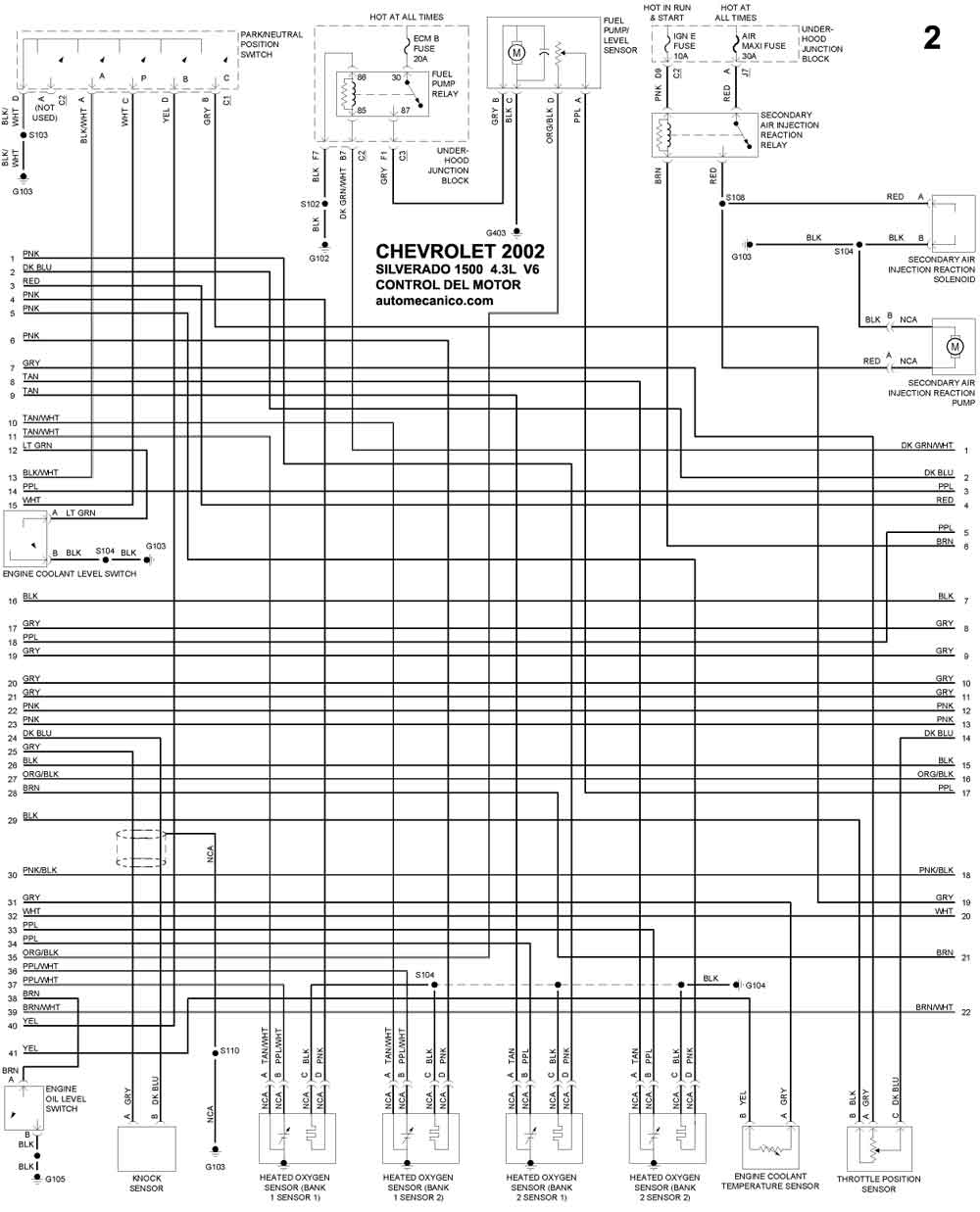

| 2002 | 1500 4.3L V6 PAG 2 | CONTROL DEL MOTOR |

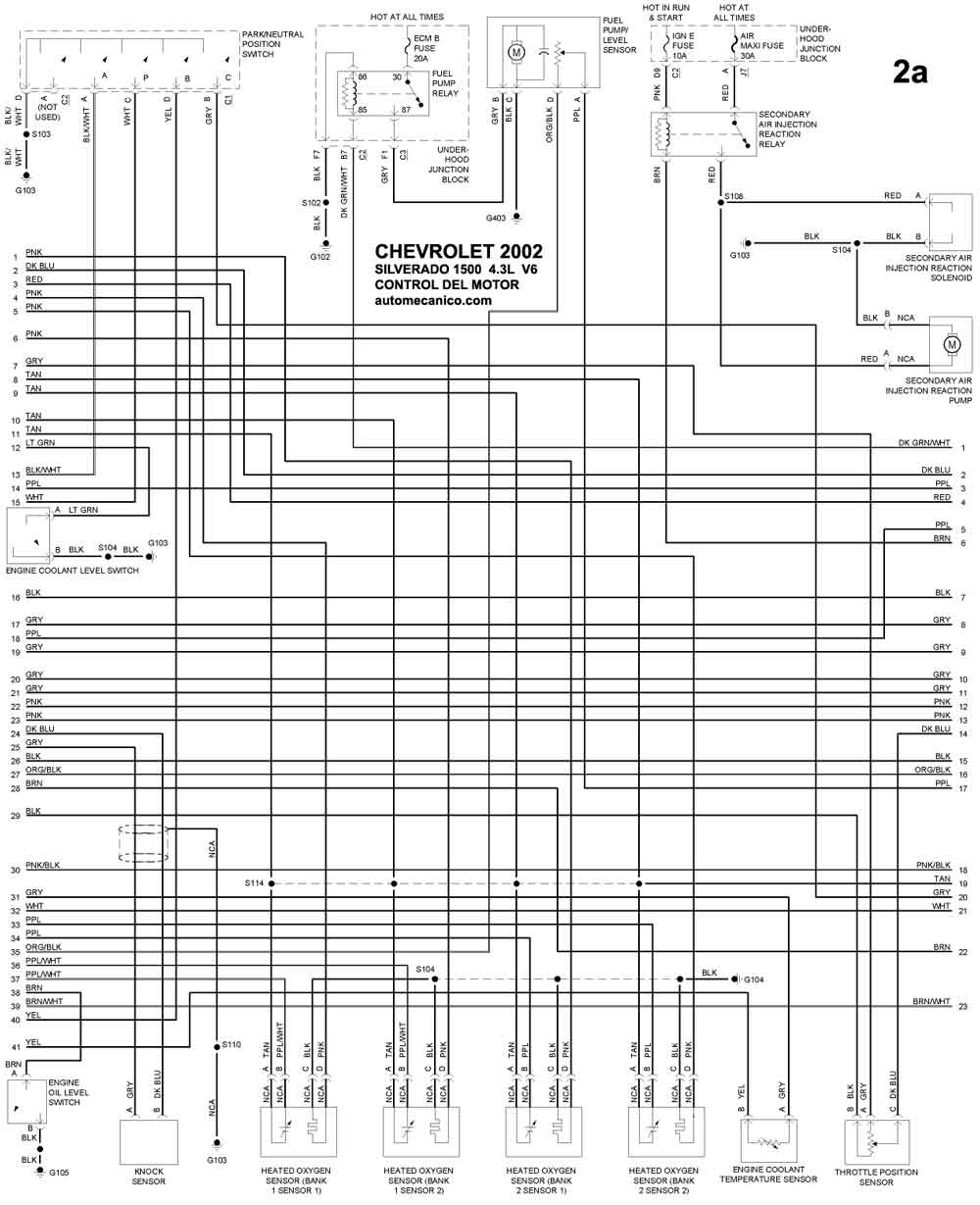

| 2002 | 1500 4.3L V6 PAG 2A | CONTROL DEL MOTOR |

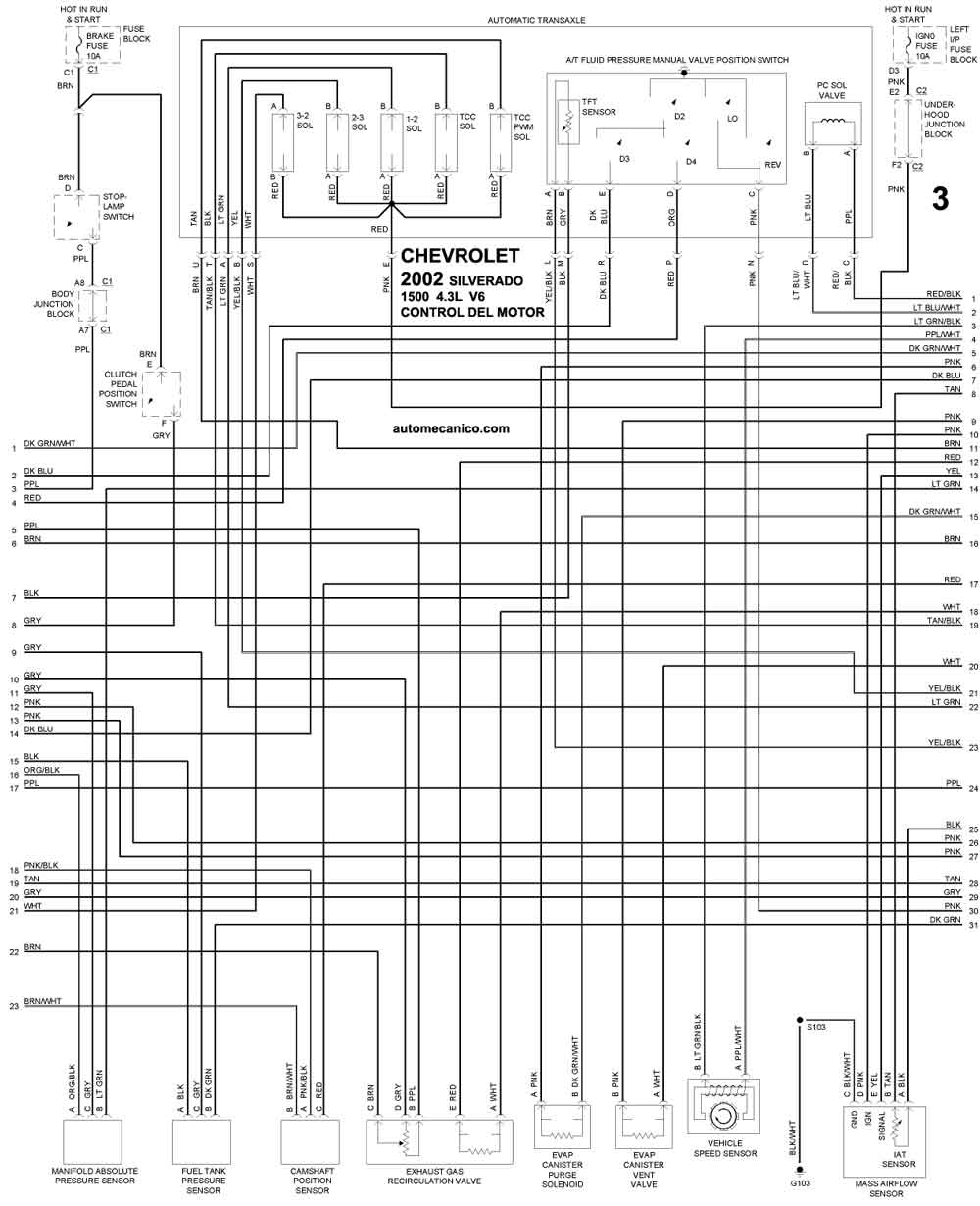

| 2002 | 1500 4.3L V6 PAG 3 | CONTROL DEL MOTOR |

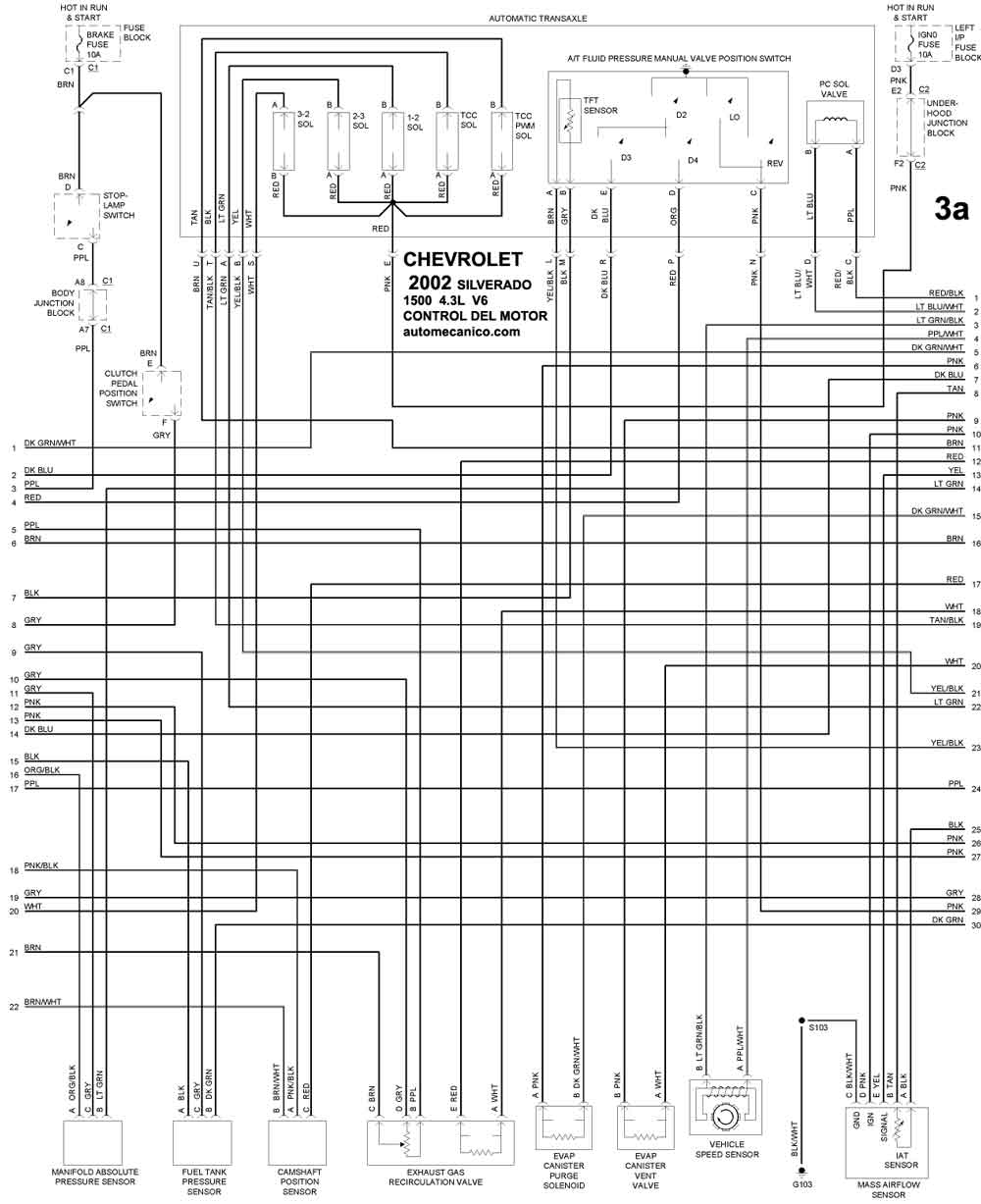

| 2002 | 1500 4.3L V6 PAG 3A | CONTROL DEL MOTOR |

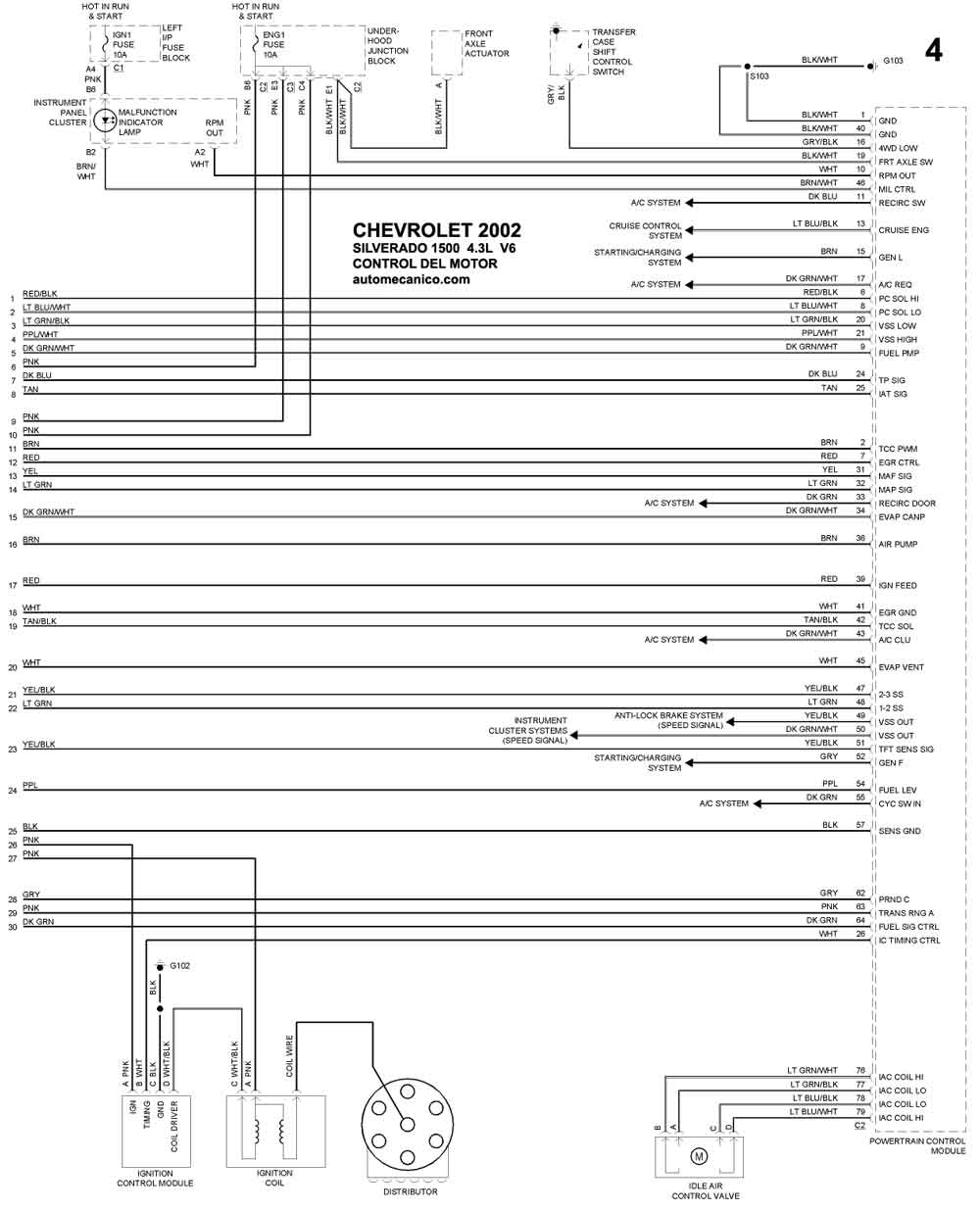

| 2002 | 1500 4.3L V6 PAG 4 | CONTROL DEL MOTOR |

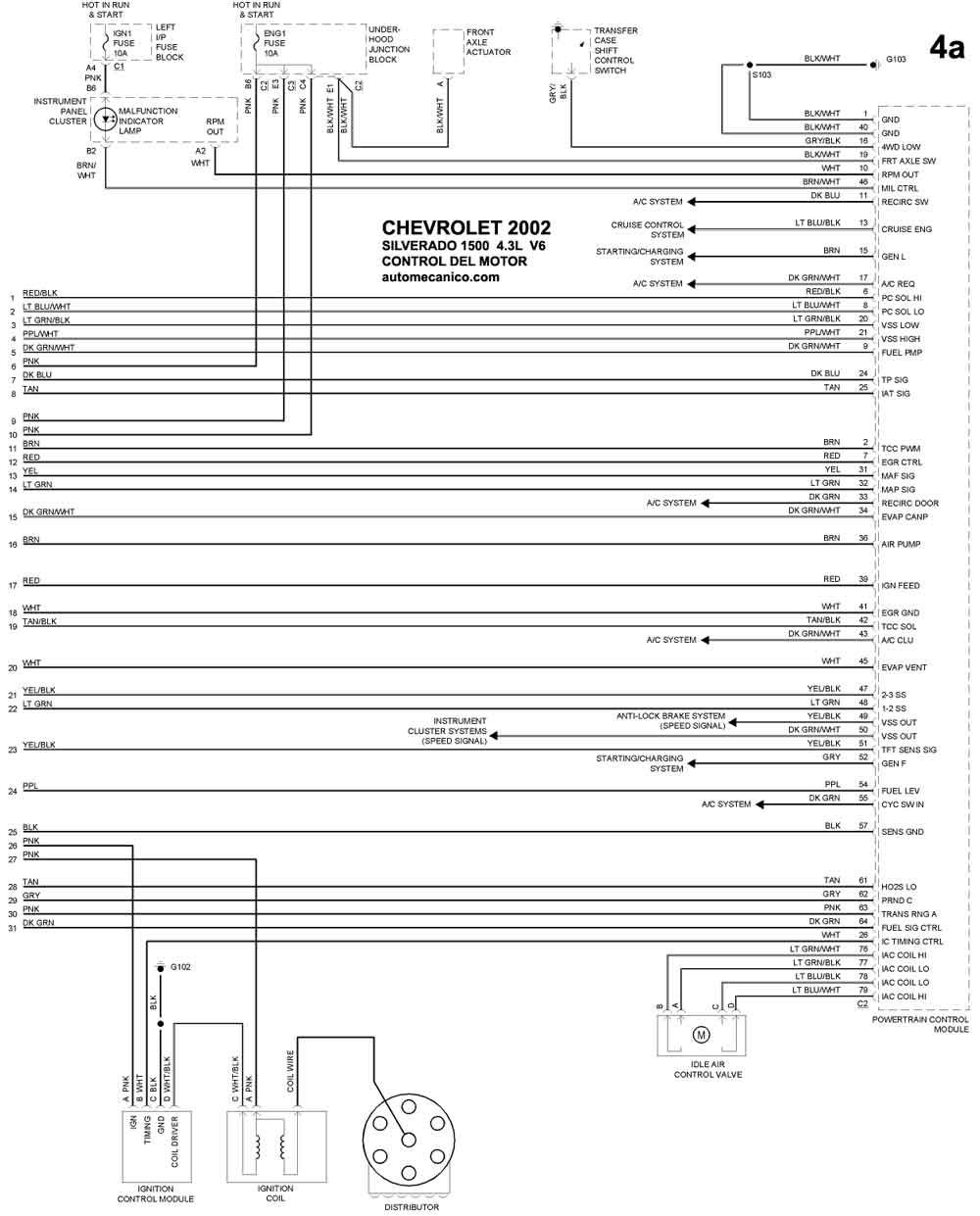

| 2002 | 1500 4.3L V6 PAG 4A | CONTROL DEL MOTOR |
| VER: SILVERADO 1500 4.3L V6 - 2005 |
