CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 2005

DIAGRAMAS - CHEVROLET: Silverado -  2005 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / CHEVROLET: Silverado - 2005 -
Año CHEVROLET SILVERADO 1500 HD 6.0L V8

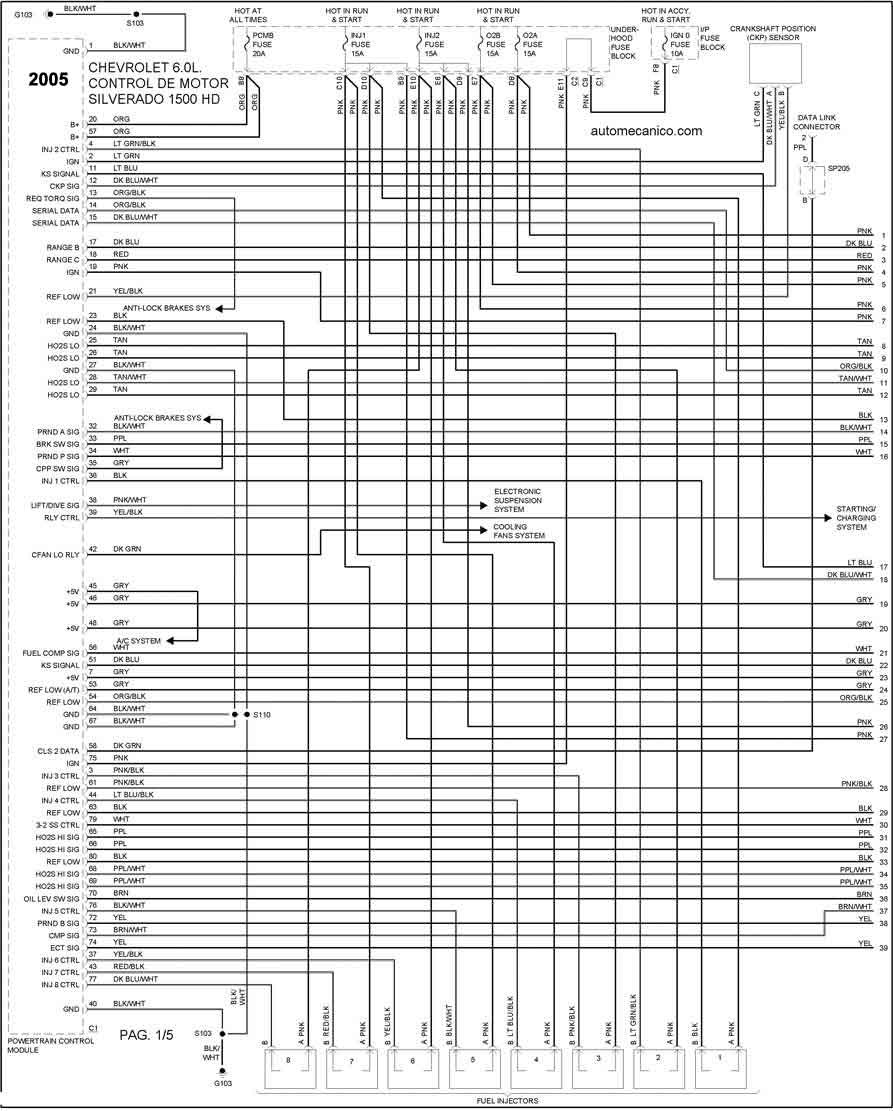

2005 SILVERADO 1500 HD 6.0L V8 CONTROL DEL MOTOR 1/5
2005 SILVERADO 1500 HD 6.0L V8 CONTROL DEL MOTOR 2/5

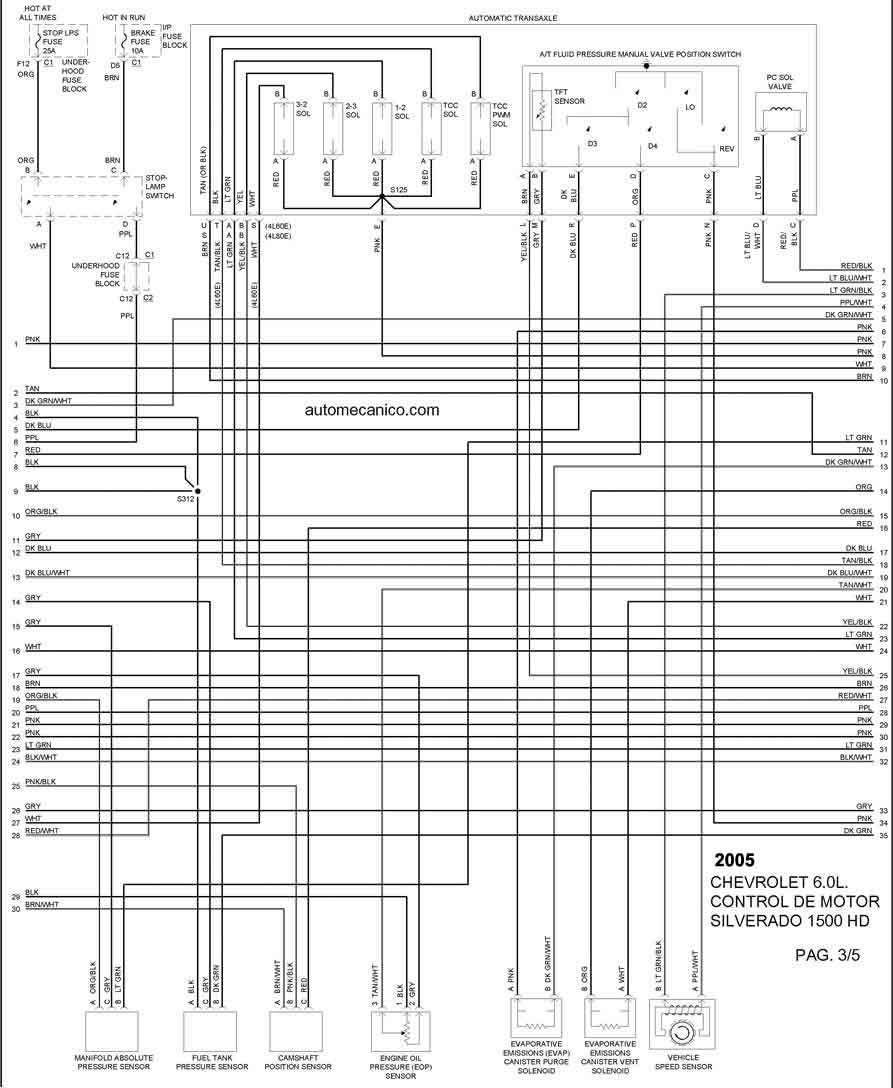

2005 SILVERADO 1500 HD 6.0L V8 CONTROL DEL MOTOR 3/5

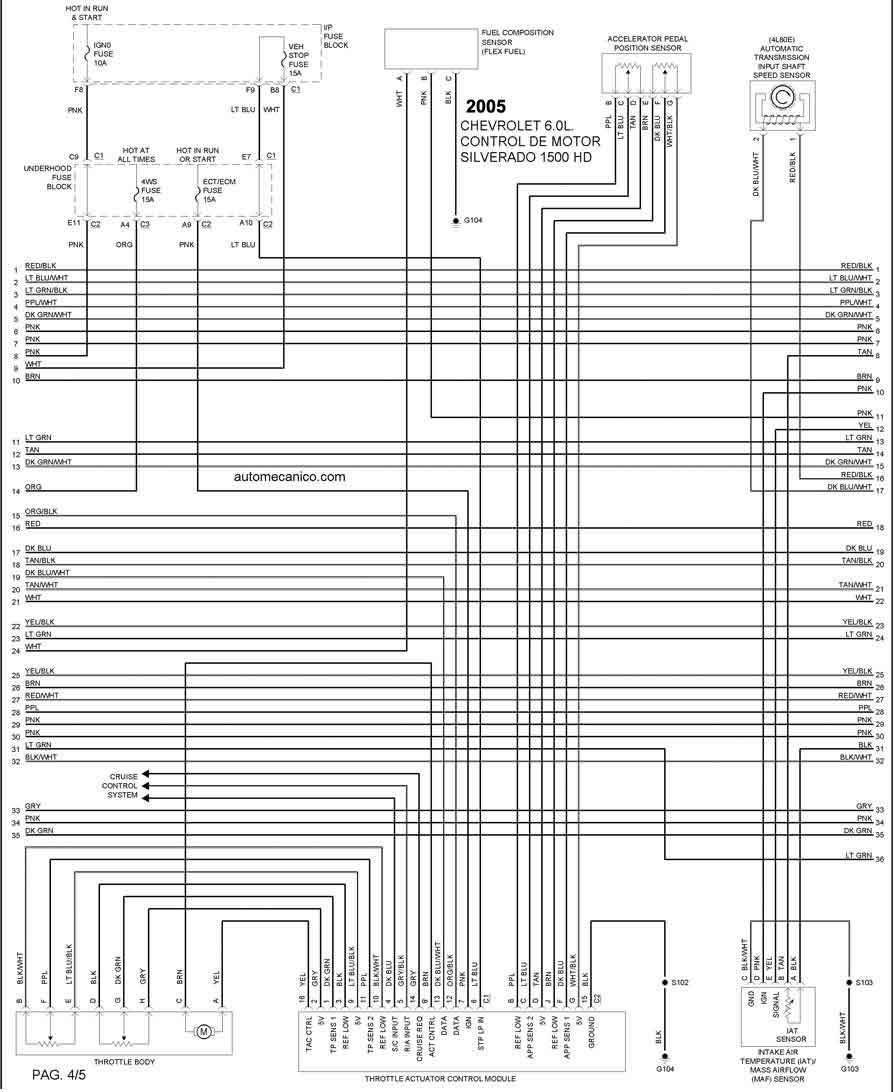

2005 SILVERADO 1500 HD 6.0L V8 CONTROL DEL MOTOR 4/5

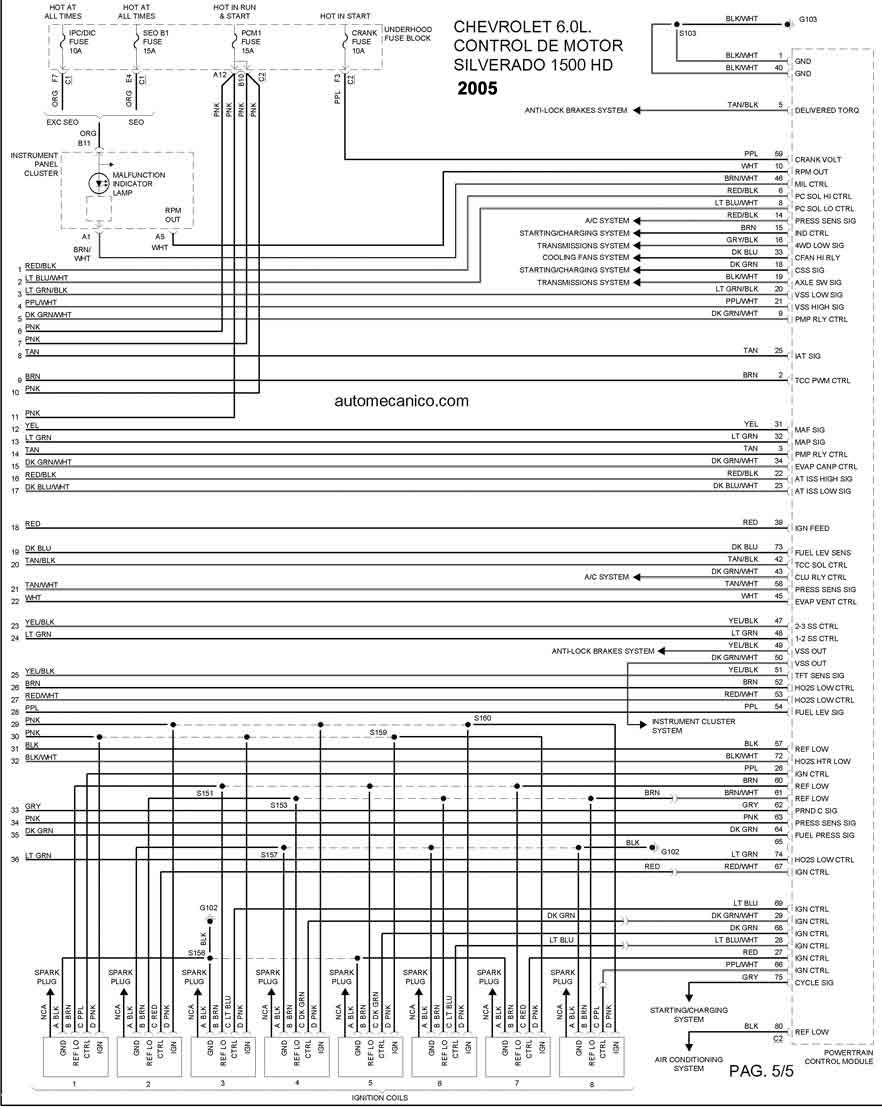

2005 SILVERADO 1500 HD 6.0L V8 CONTROL DEL MOTOR 5/5
Año CHEVROLET SILVERADO 1500 4.3L V6

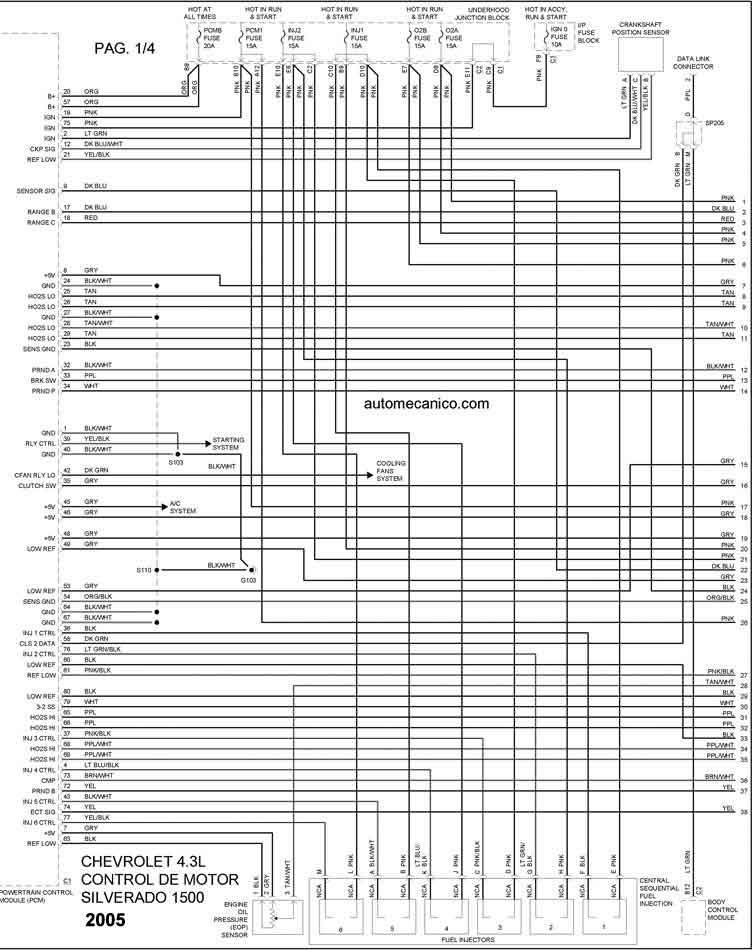

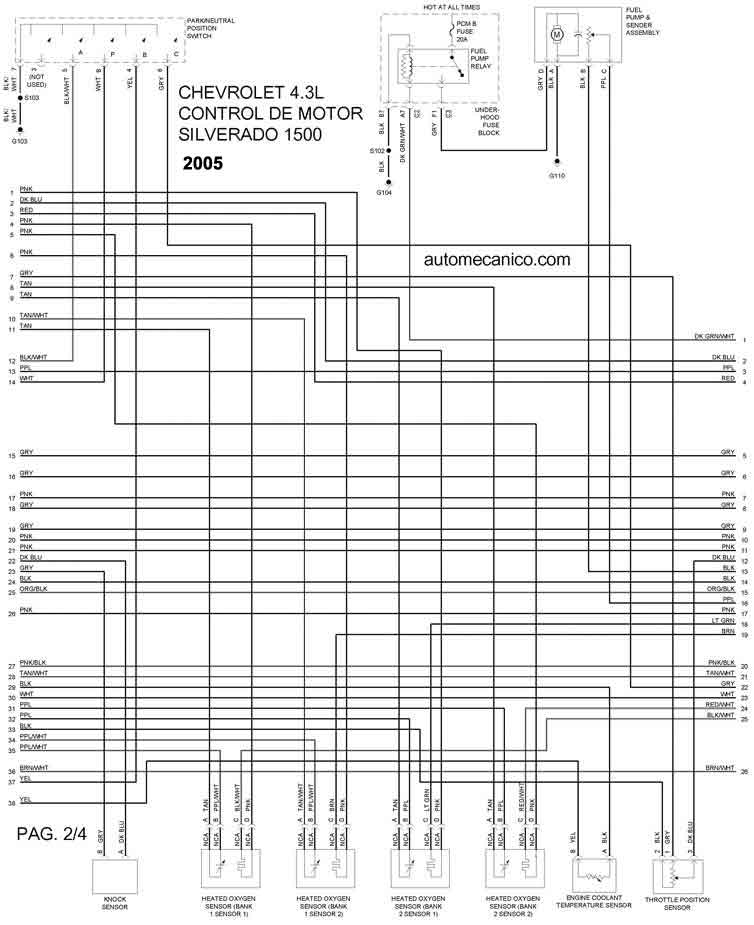

2005 SILVERADO 1500 4.3L V6 CONTROL DEL MOTOR 1/4
2005 SILVERADO 1500 4.3L V6 CONTROL DEL MOTOR 2/4

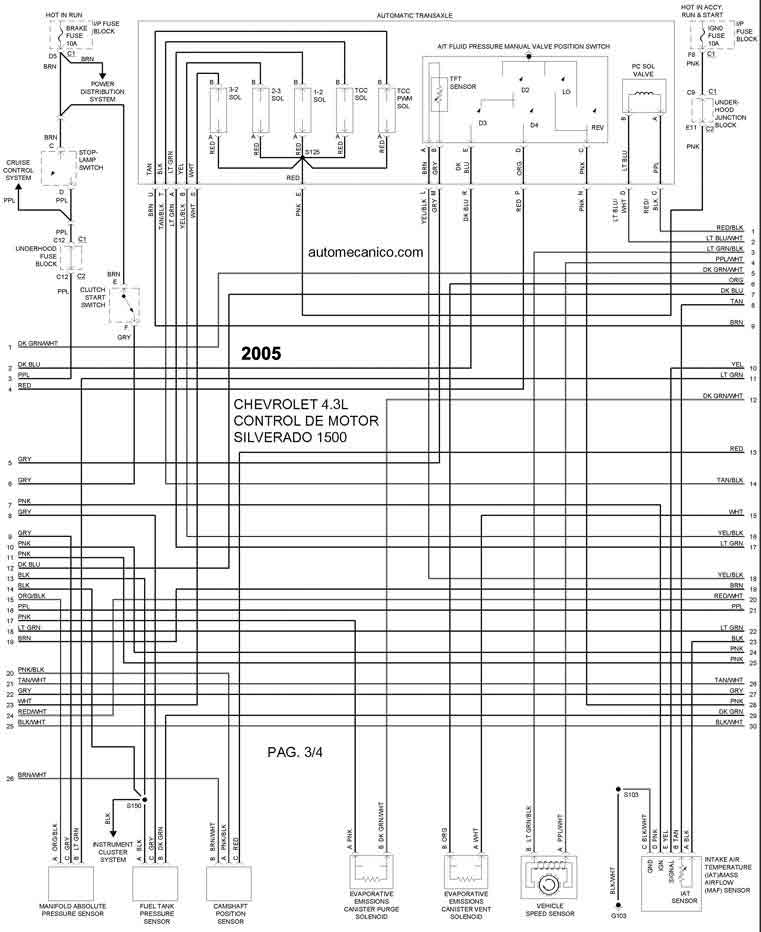

2005 SILVERADO 1500 4.3L V6 CONTROL DEL MOTOR 3/4

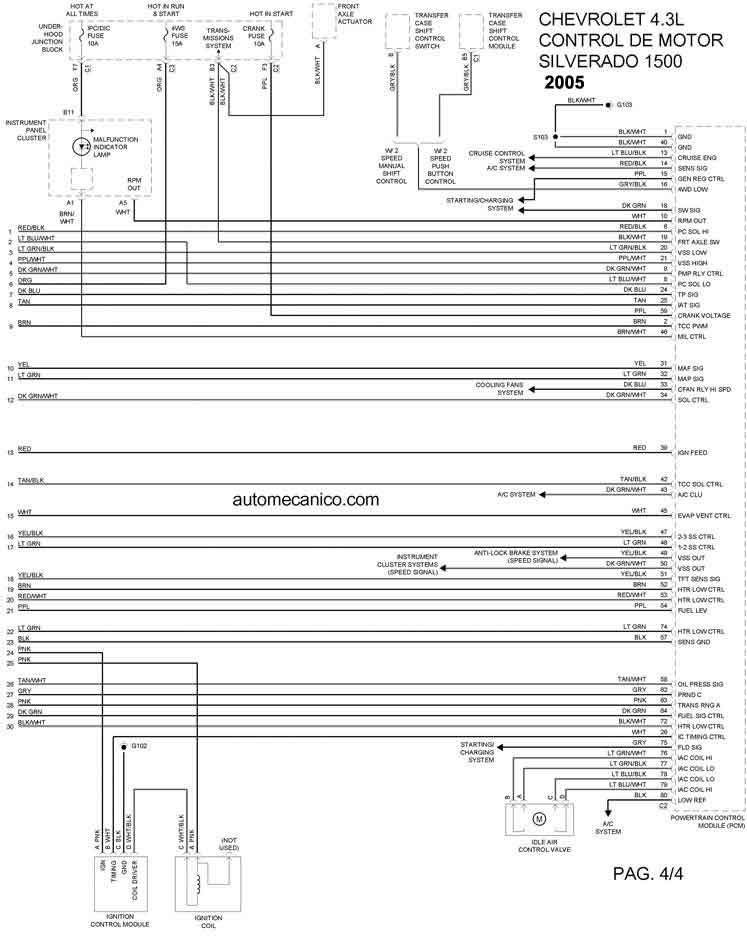

2005 SILVERADO 1500 4.3L V6 CONTROL DEL MOTOR 4/4
Año CHEVROLET SILVERADO 1500 4.8L V8

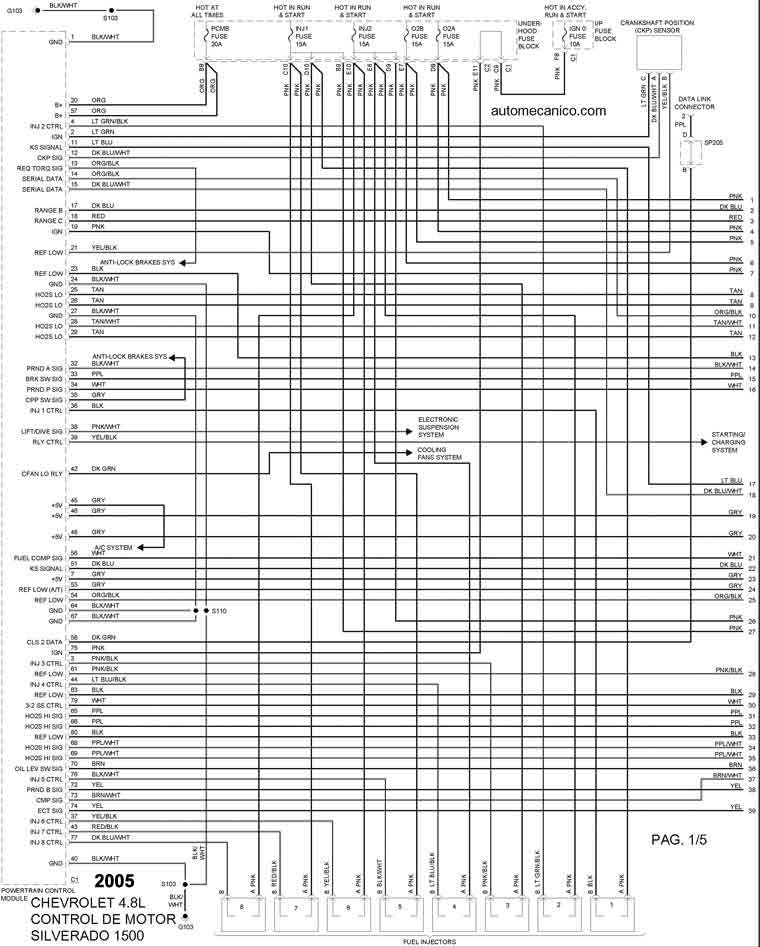

2005 SILVERADO 1500 4.8L V8 CONTROL DEL MOTOR 1/5

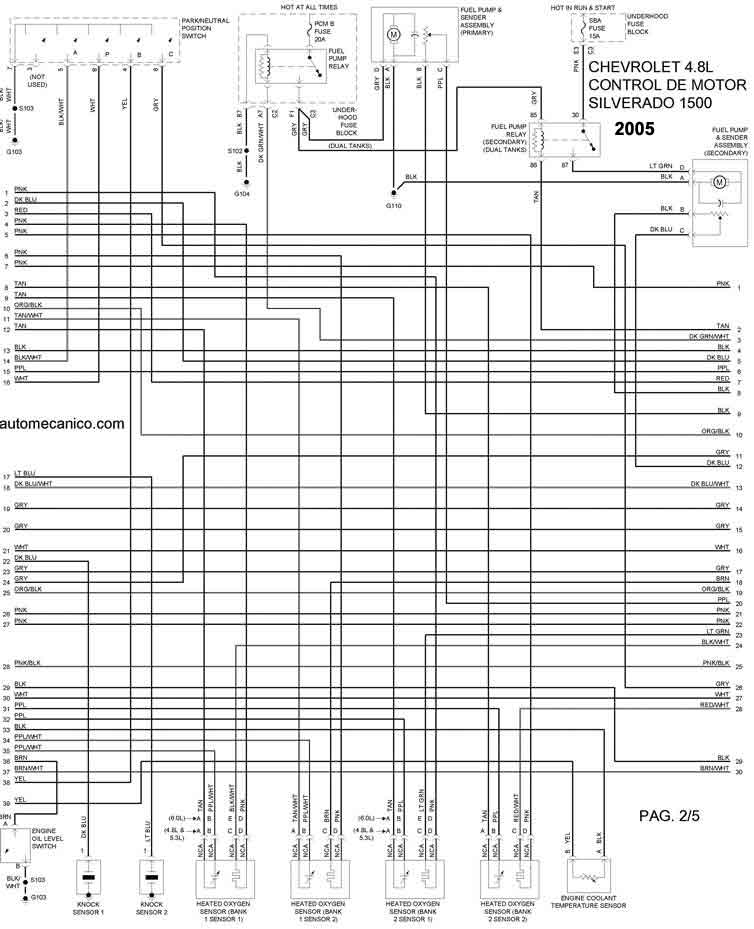

2005 SILVERADO 1500 4.8L V8 CONTROL DEL MOTOR 2/5

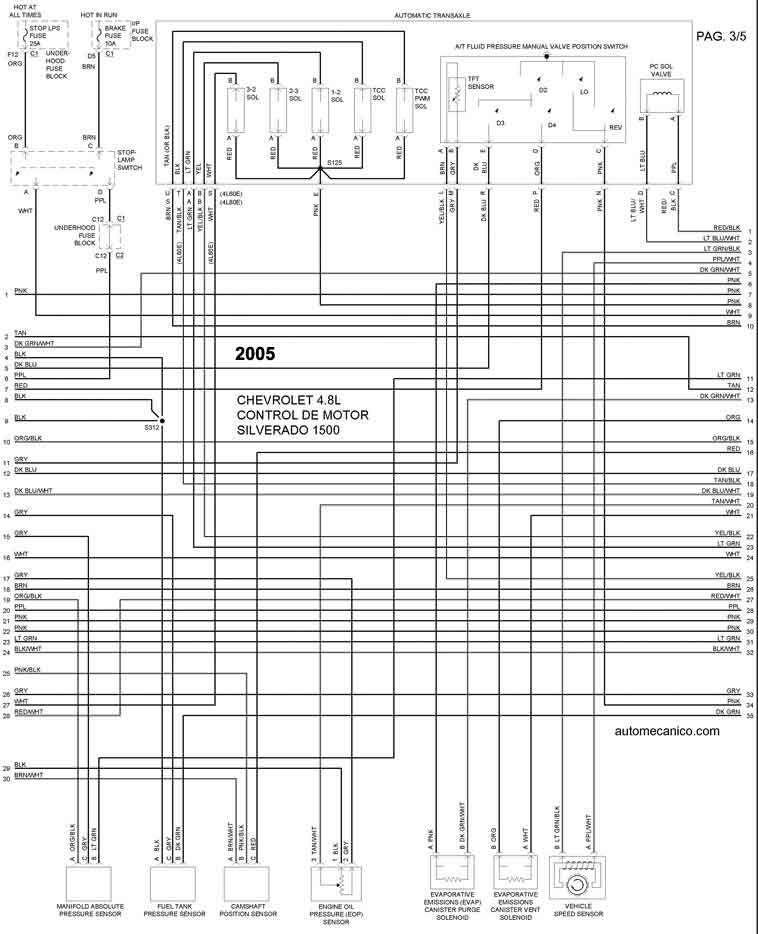

2005 SILVERADO 1500 4.8L V8 CONTROL DEL MOTOR 3/5

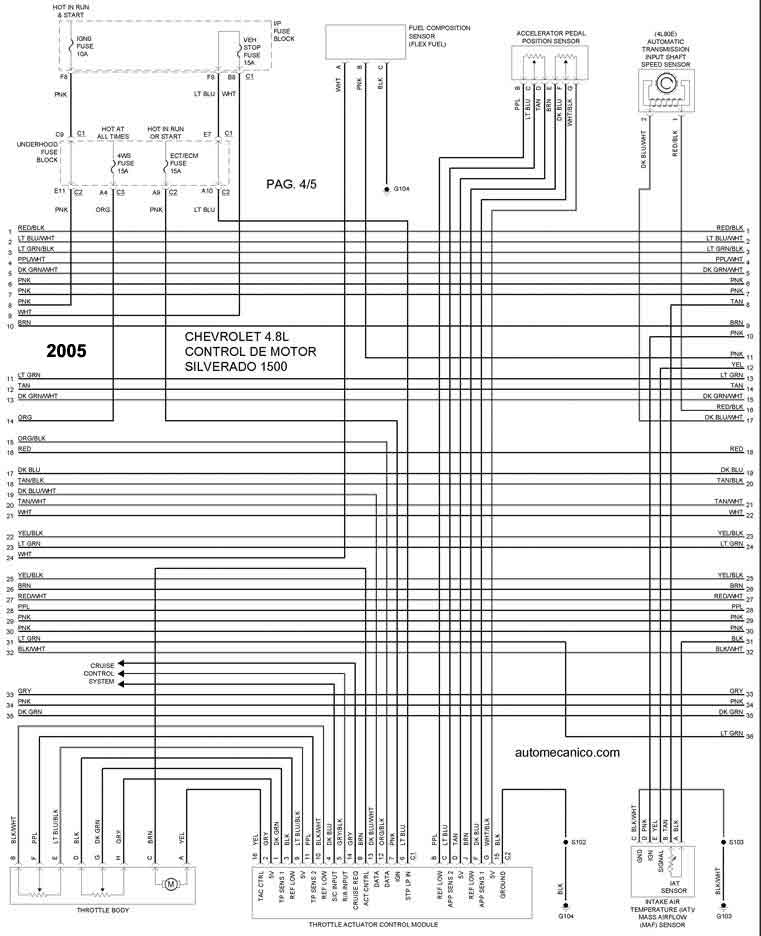

2005 SILVERADO 1500 4.8L V8 CONTROL DEL MOTOR 4/5

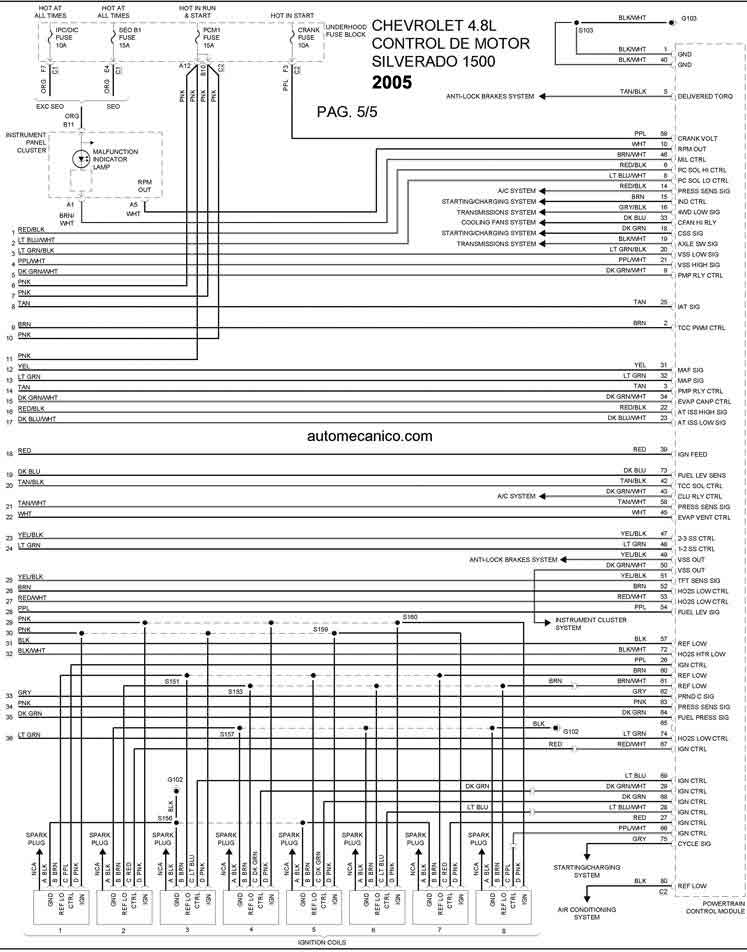

2005 SILVERADO 1500 4.8L V8 CONTROL DEL MOTOR 5/5
Año CHEVROLET SILVERADO 1500 5.3L V8

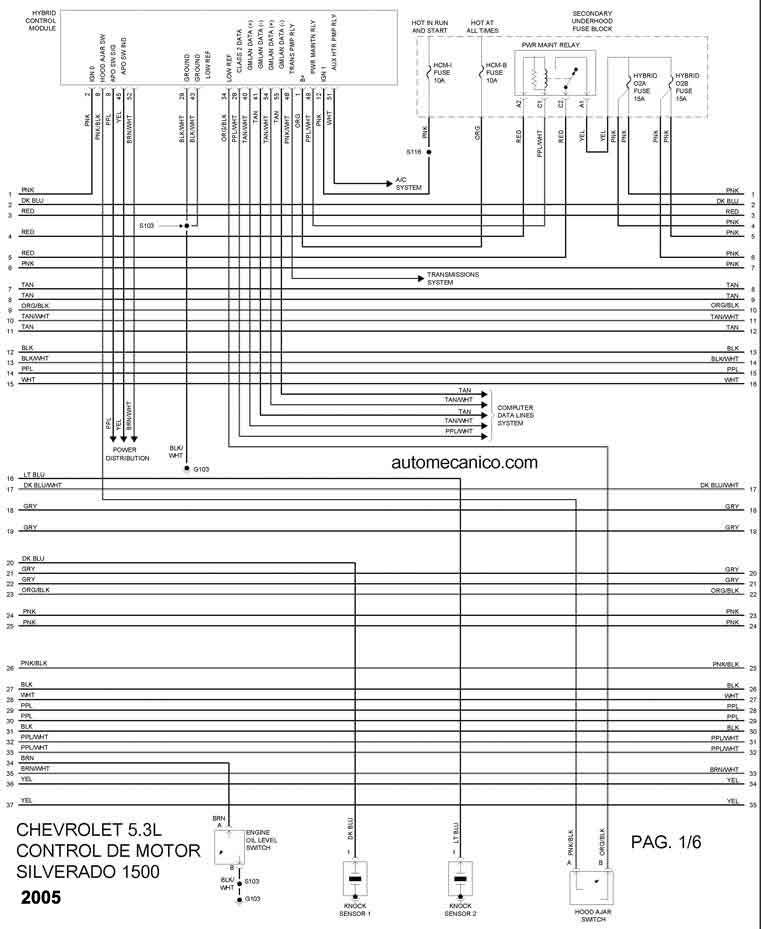

2005 SILVERADO 1500 5.3L V8 CONTROL DEL MOTOR 1/6

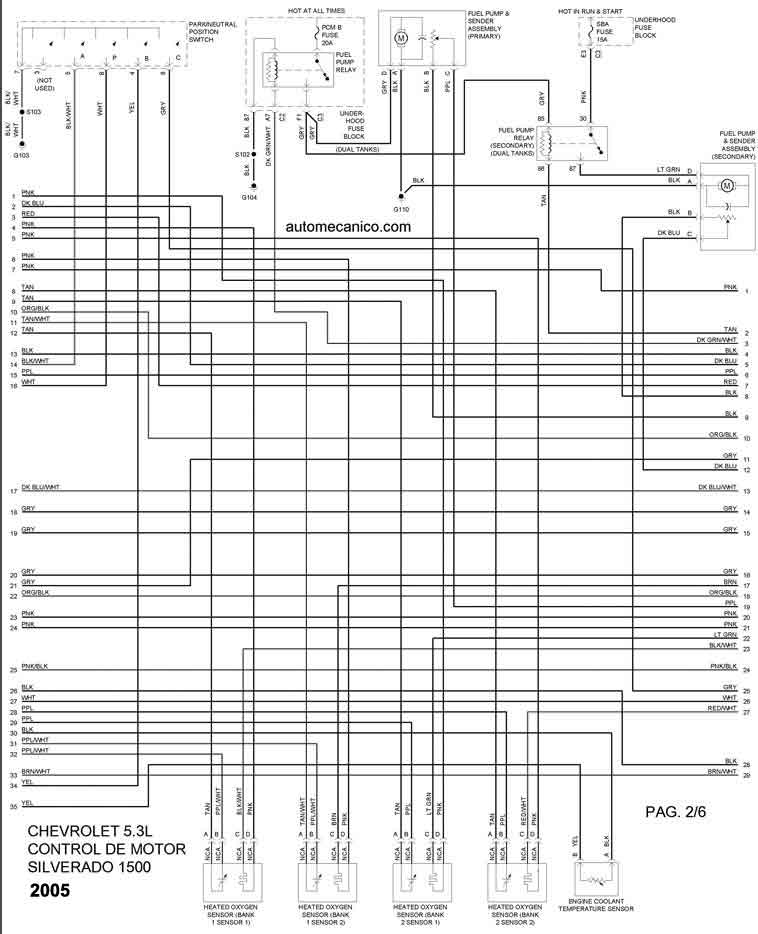

2005 SILVERADO 1500 5.3L V8 CONTROL DEL MOTOR 2/6

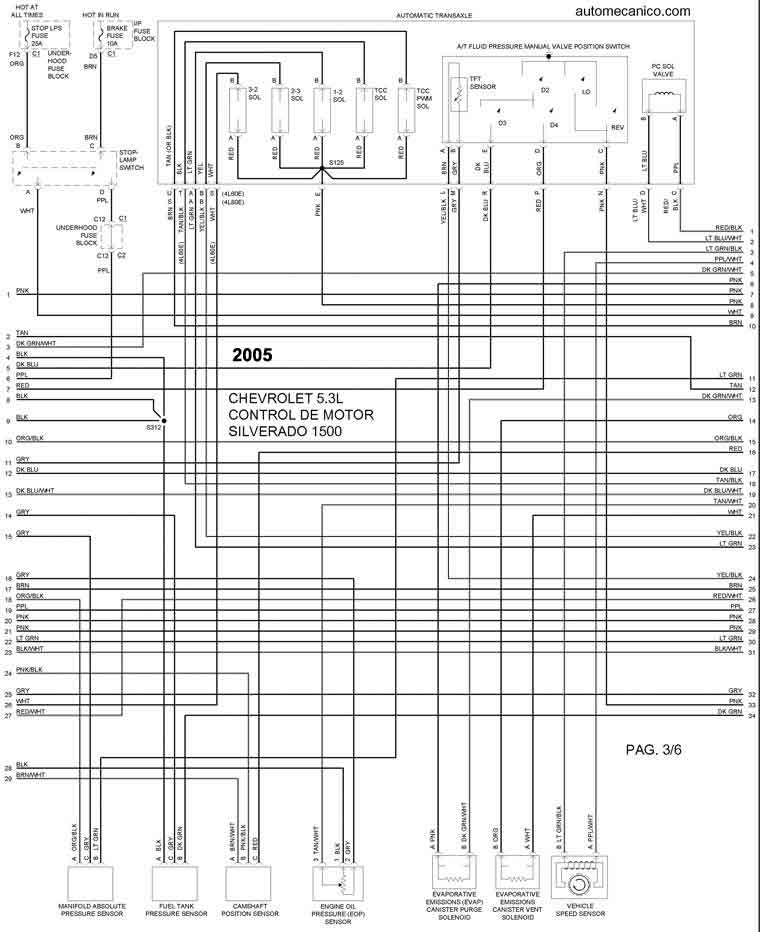

2005 SILVERADO 1500 5.3L V8 CONTROL DEL MOTOR 3/6

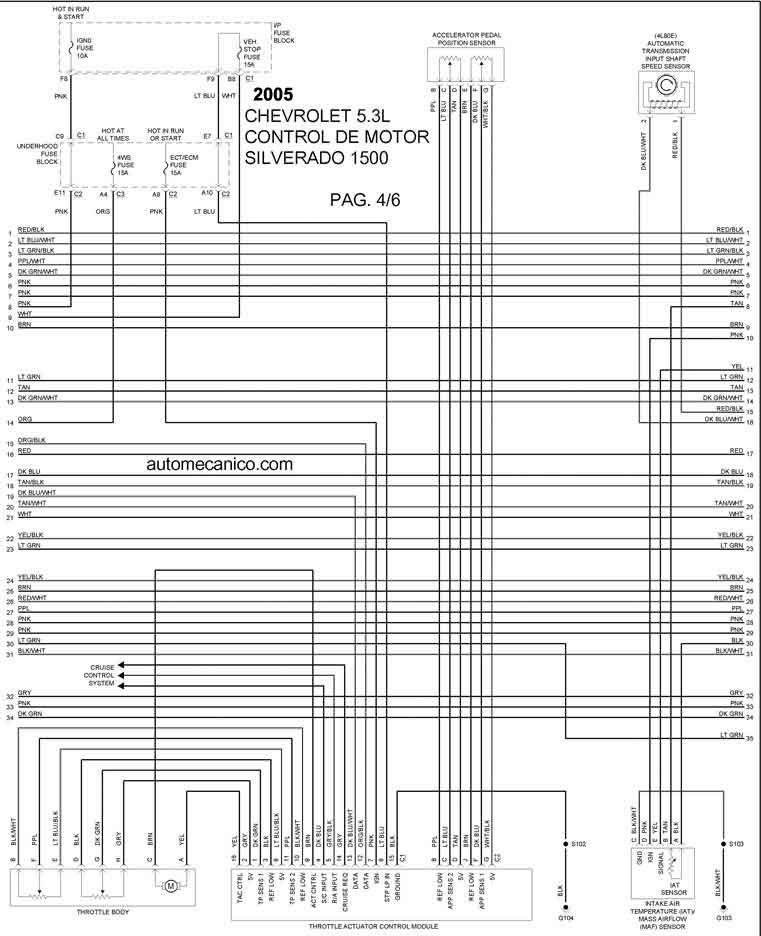

2005 SILVERADO 1500 5.3L V8 CONTROL DEL MOTOR 4/6

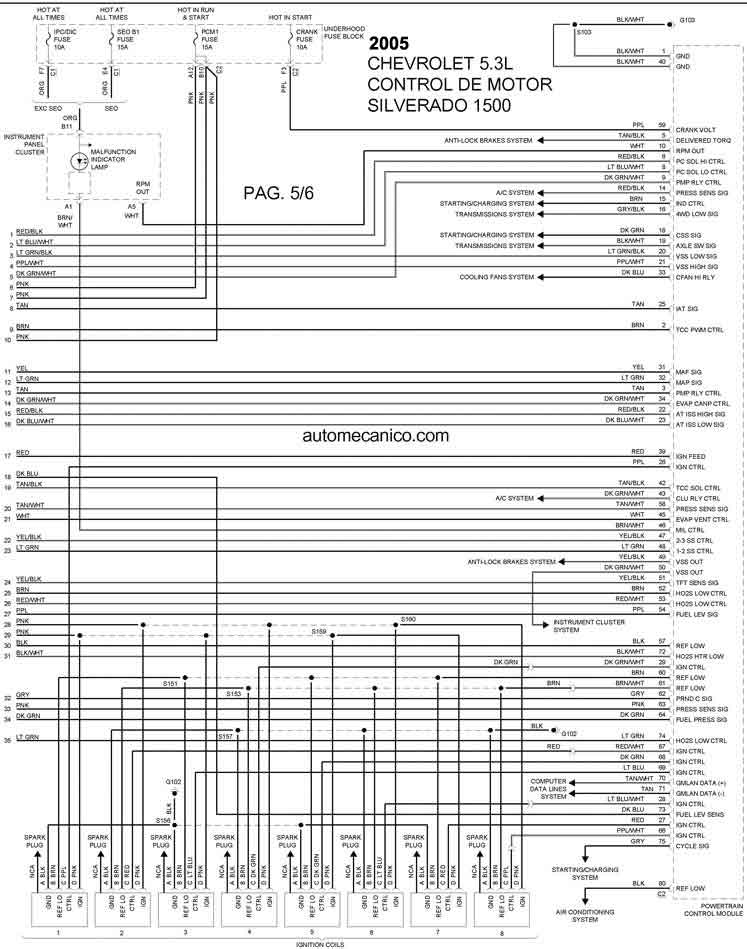

2005 SILVERADO 1500 5.3L V8 CONTROL DEL MOTOR 5/6

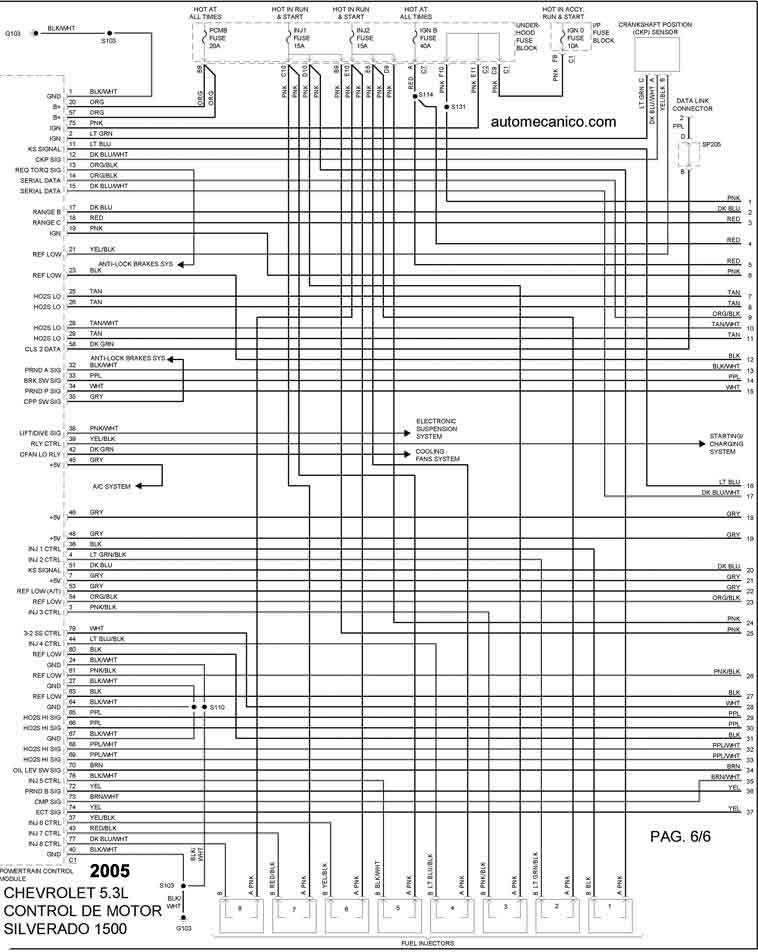

2005 SILVERADO 1500 5.3L V8 CONTROL DEL MOTOR 6/6
    VER: SILVERADO 1500 4.3L V6 - 2002
