| DIAGRAMAS - ESQUEMAS - GRAPHICS - VOLVO 2000 - Mecanica Automotriz - |
Diagramas VOLVO : Sistema Antirobo - Anti- Theft System - Circuito Electrico VOLVO 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] VOLVO 2000 - INDICE- |
| MODELO | DIAGRAMA |
| S80 | |
| 2.8L L6 Cil. | SIST. ANTIROBO Alarma Circuit |
| 2.8L L6 Cil. | SIST. ANTIROBO Immobilizer Circuit |

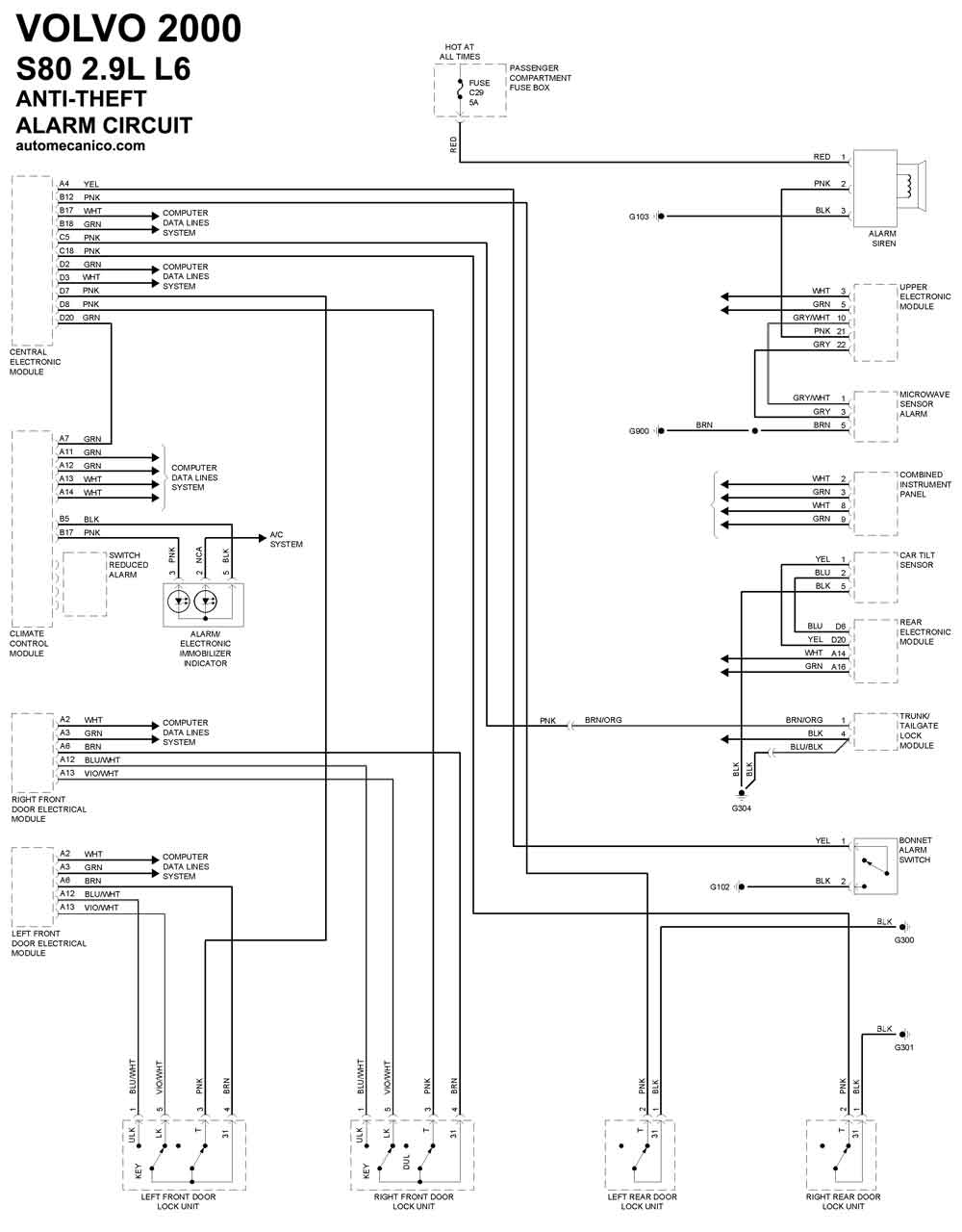

| 2.9L L6 Cil. | SIST. ANTIROBO Alarma Circuit |

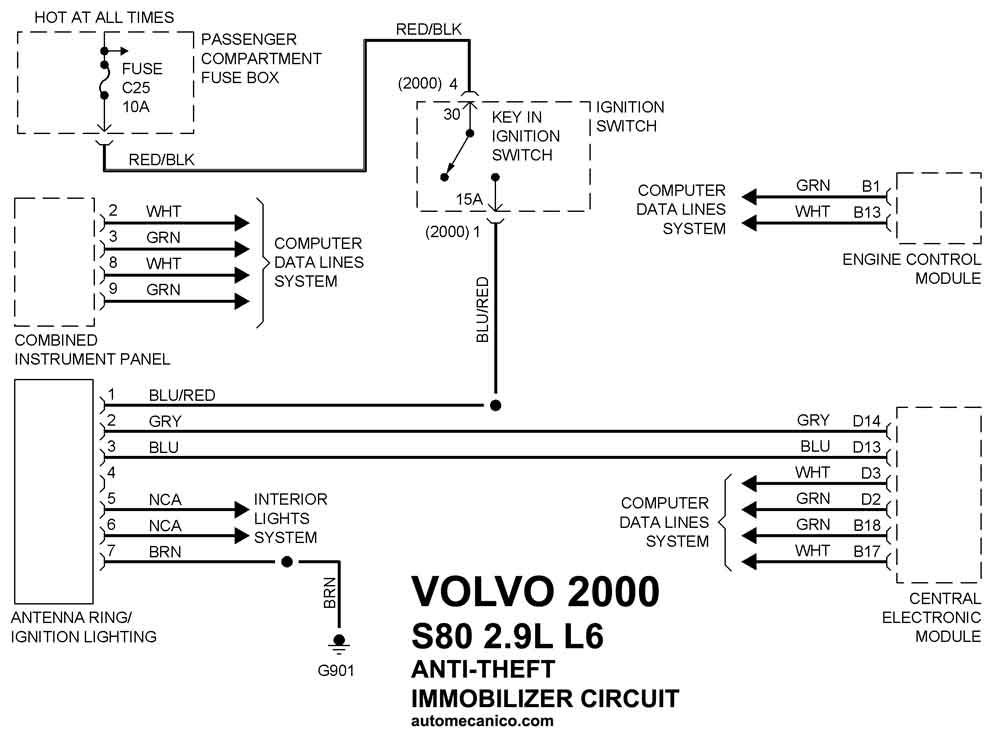

| 2.9L L6 Cil. | SIST. ANTIROBO Immobilizer Circuit |
| V40 | |

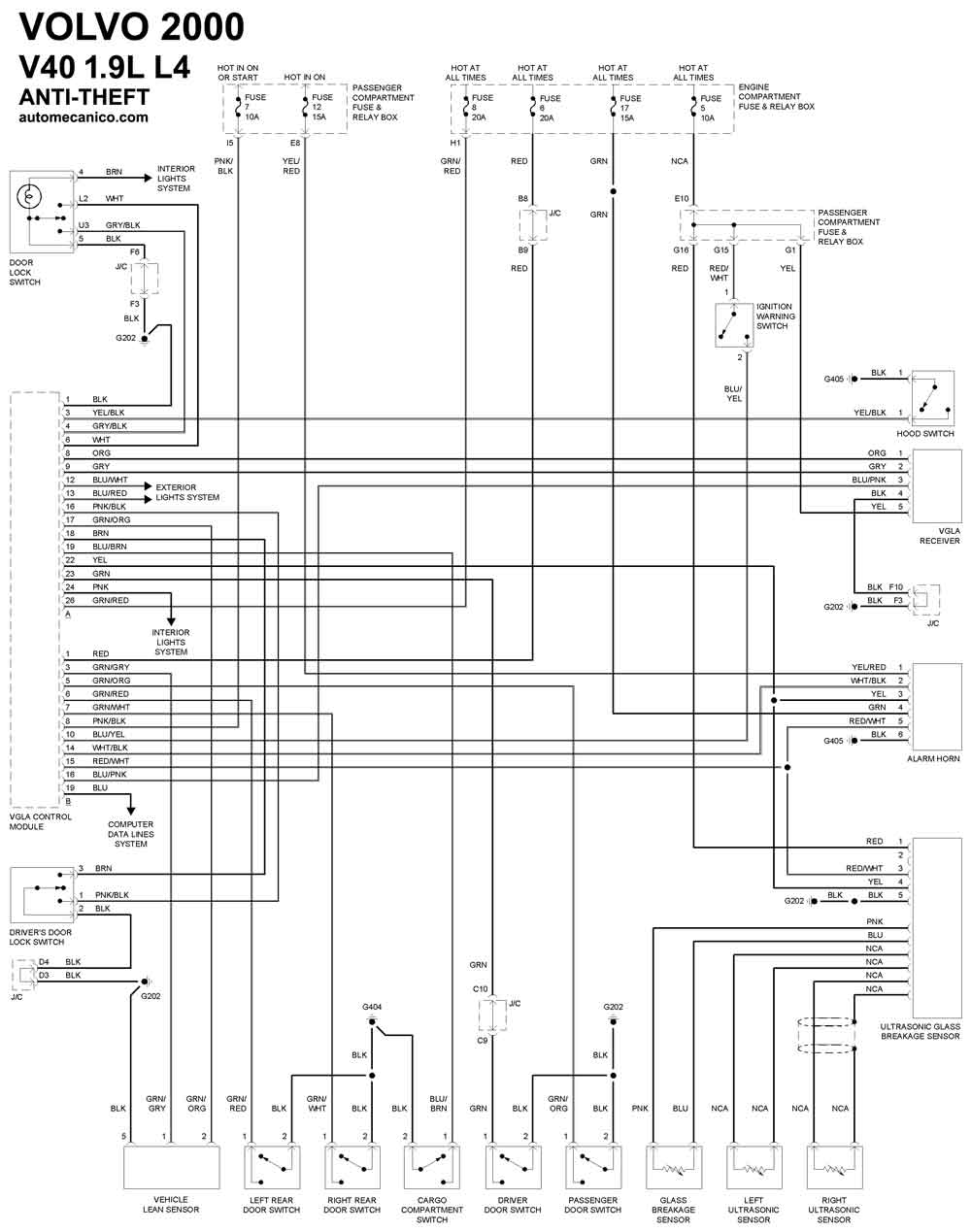

| 1.9L 4 Cil. | SIST. ANTIROBO |

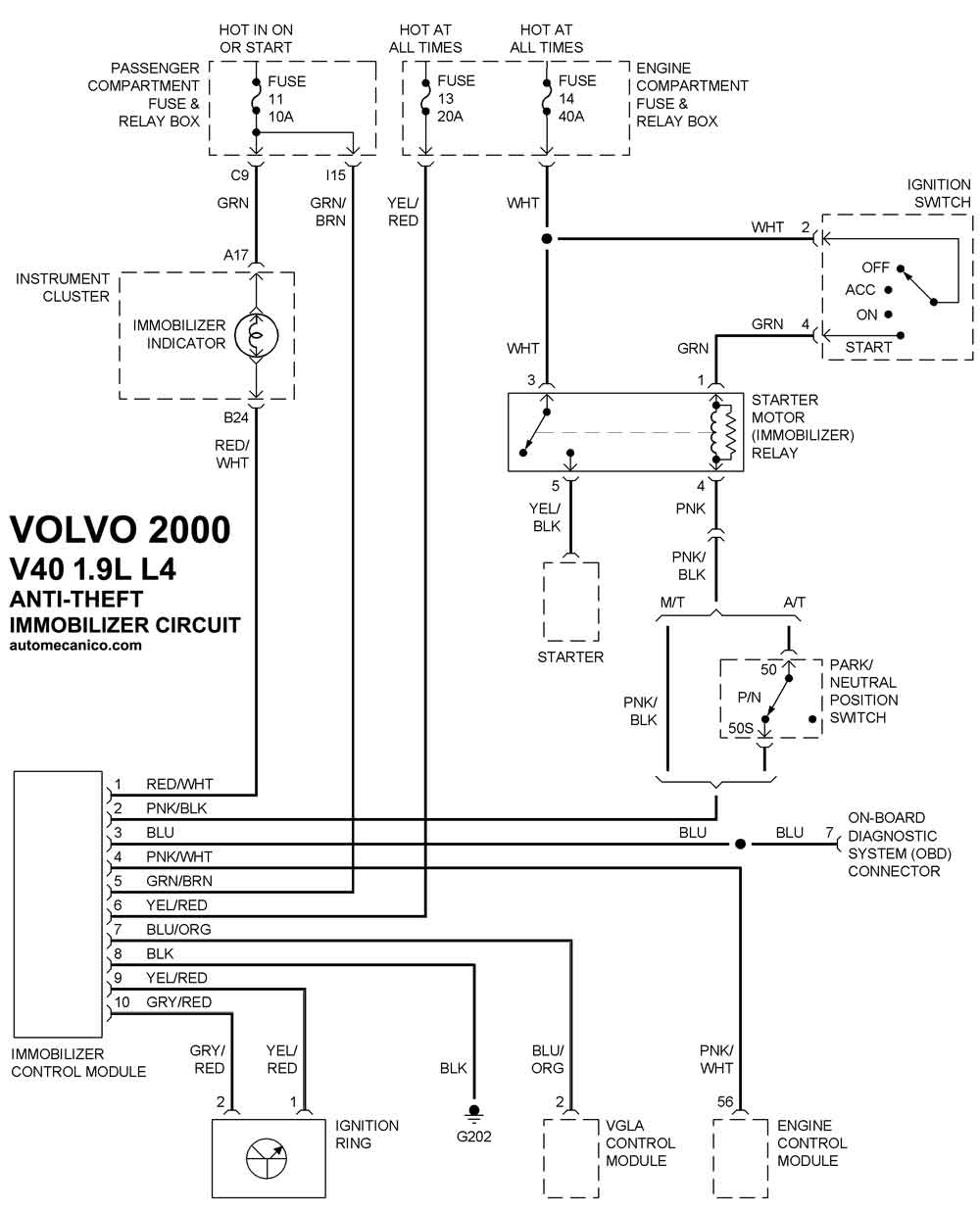

| 1.9L 4 Cil. | SIST. ANTIROBO Immobilizer Circuit |
| V70 | |

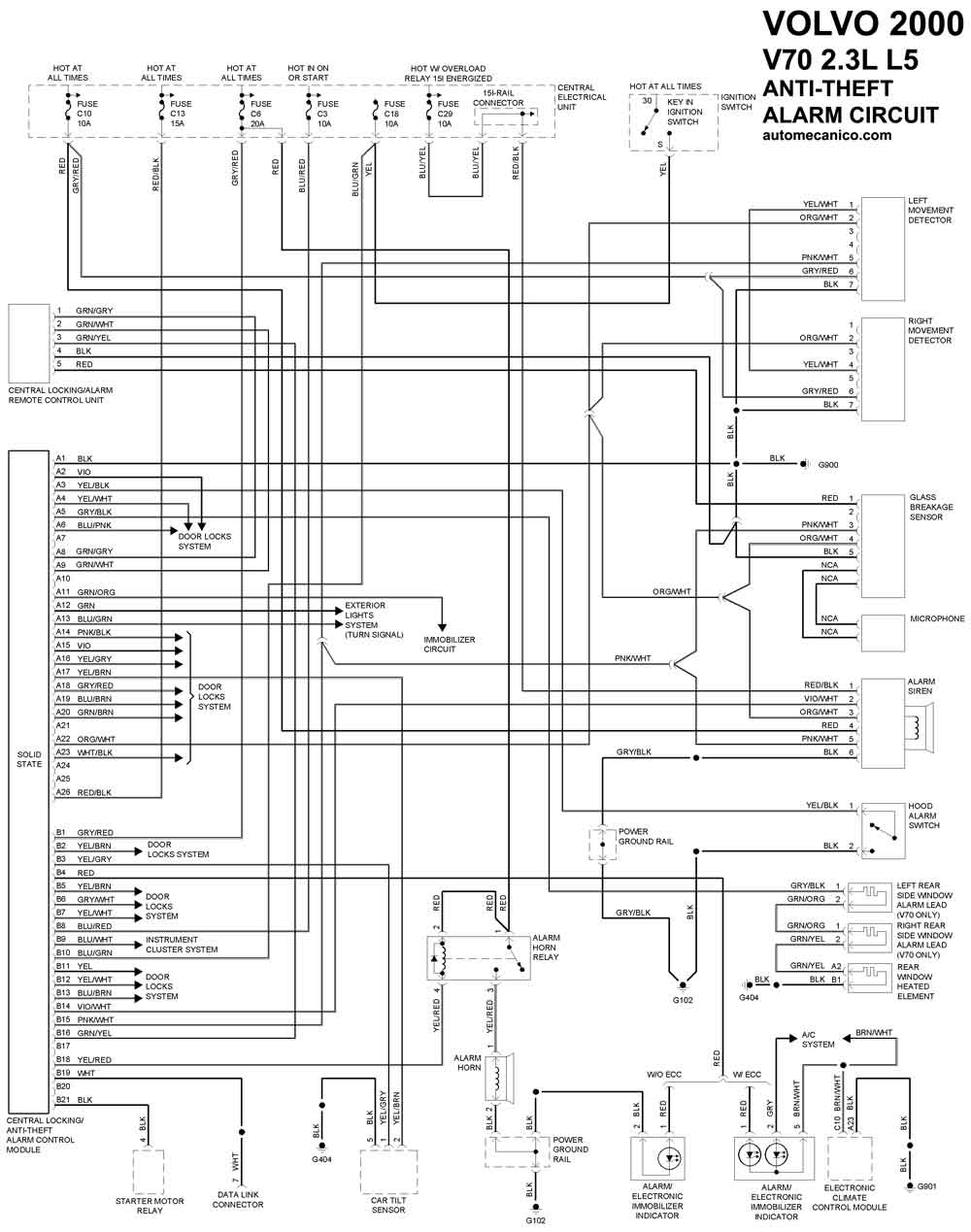

| 2.3L L5 Cil. | SIST. ANTIROBO Alarma Circuit |
| 2.3L L5 Cil. | SIST. ANTIROBO Immobilizer Circuit |
| 2.4L L5 Cil. | SIST. ANTIROBO Alarma Circuit |

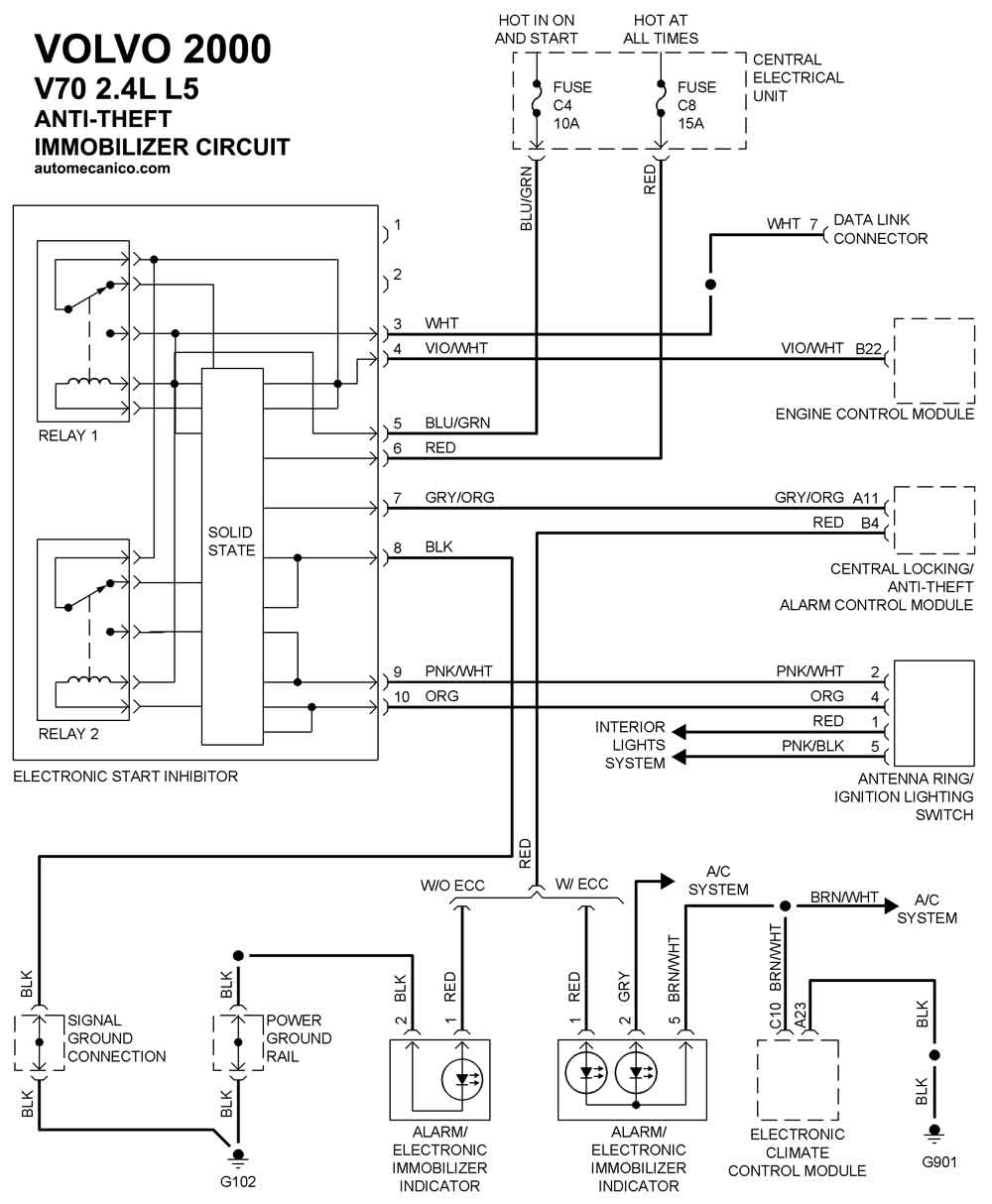

| 2.4L L5 Cil. | SIST. ANTIROBO Immobilizer Circuit |
