Diagramas VOLKSWAGEN : Sistema Antirobo - Anti- Theft System - Circuito Electrico VOLKSWAGEN 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] VOLKSWAGEN 2000 - INDICE- |
| MODELO | DIAGRAMA |
| BEETLE | |

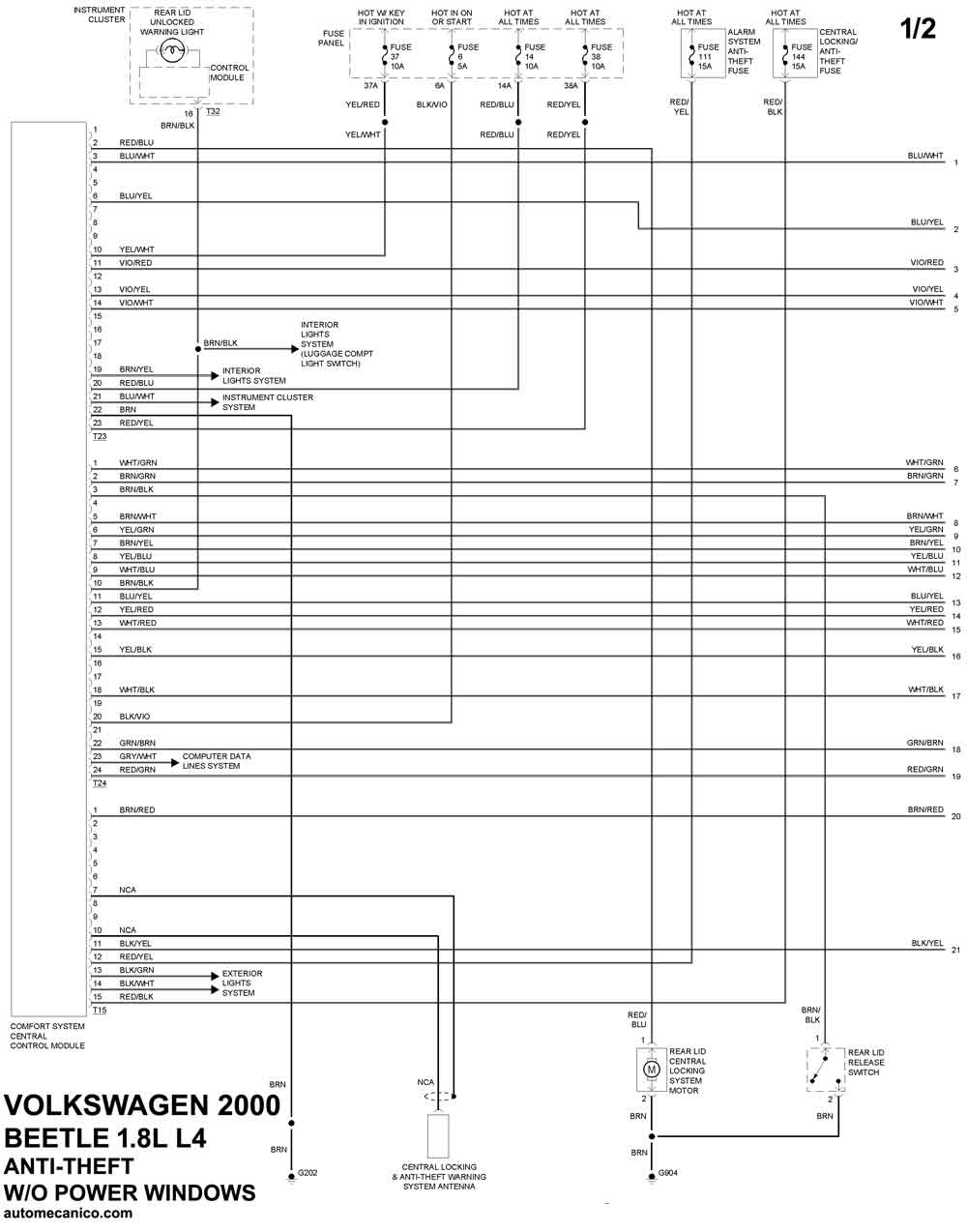

| 1.8L 4 Cil. 1/2 | SIST. ANTIROBO W/O Power Windows |

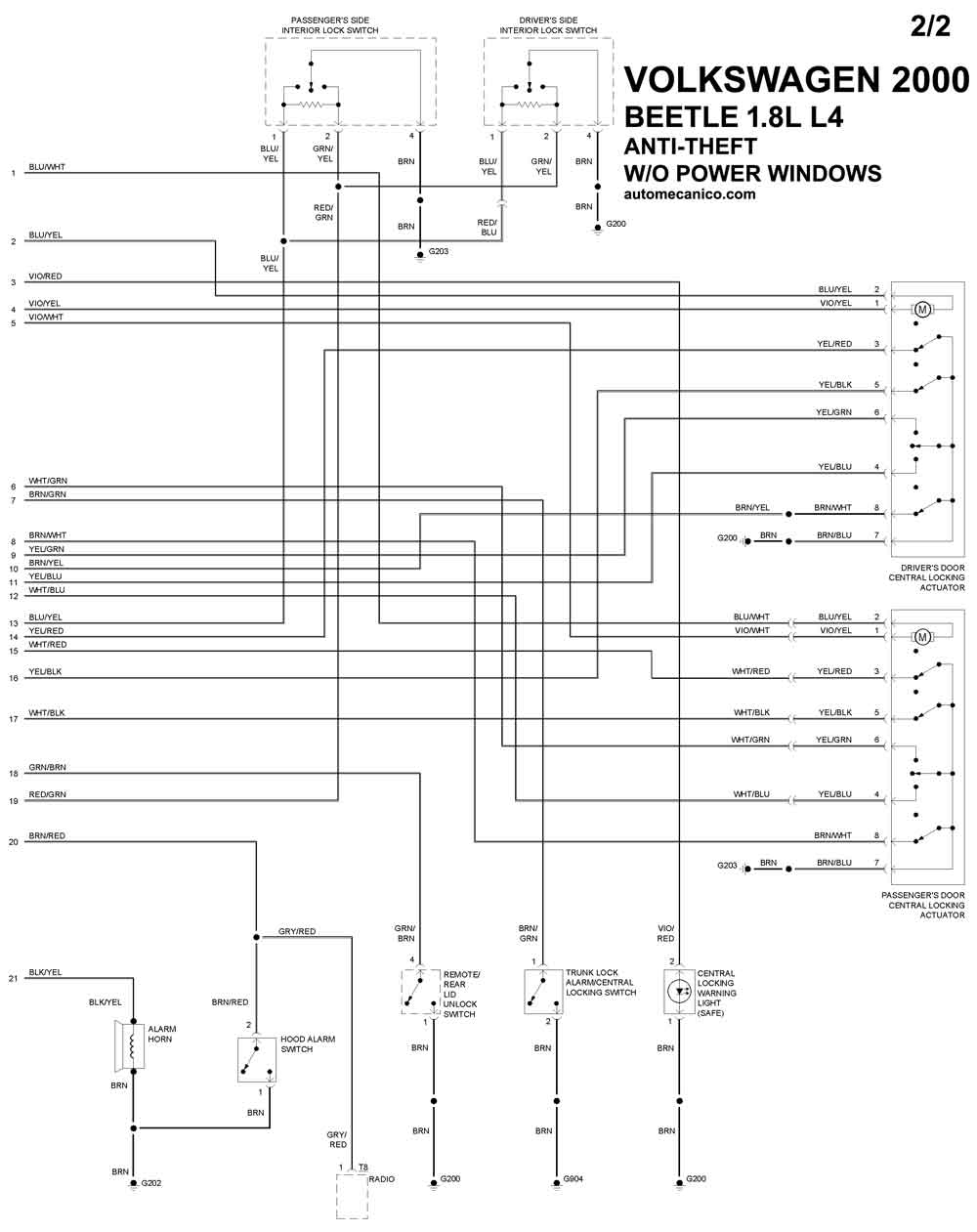

| 1.8L 4 Cil. 2/2 | SIST. ANTIROBO W/O Power Windows |

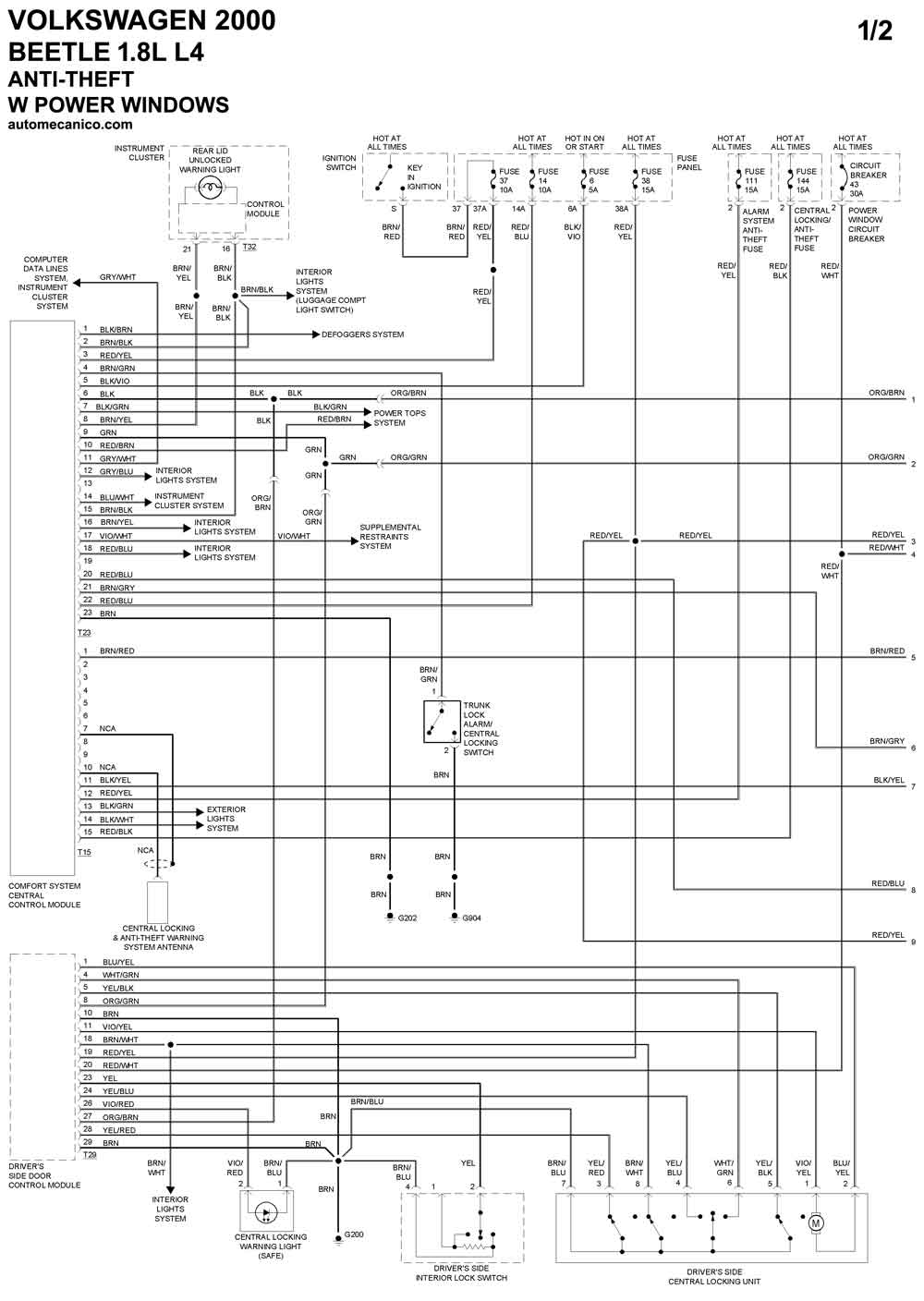

| 1.8L 4 Cil. 1/2 | SIST. ANTIROBO W Power Windows |

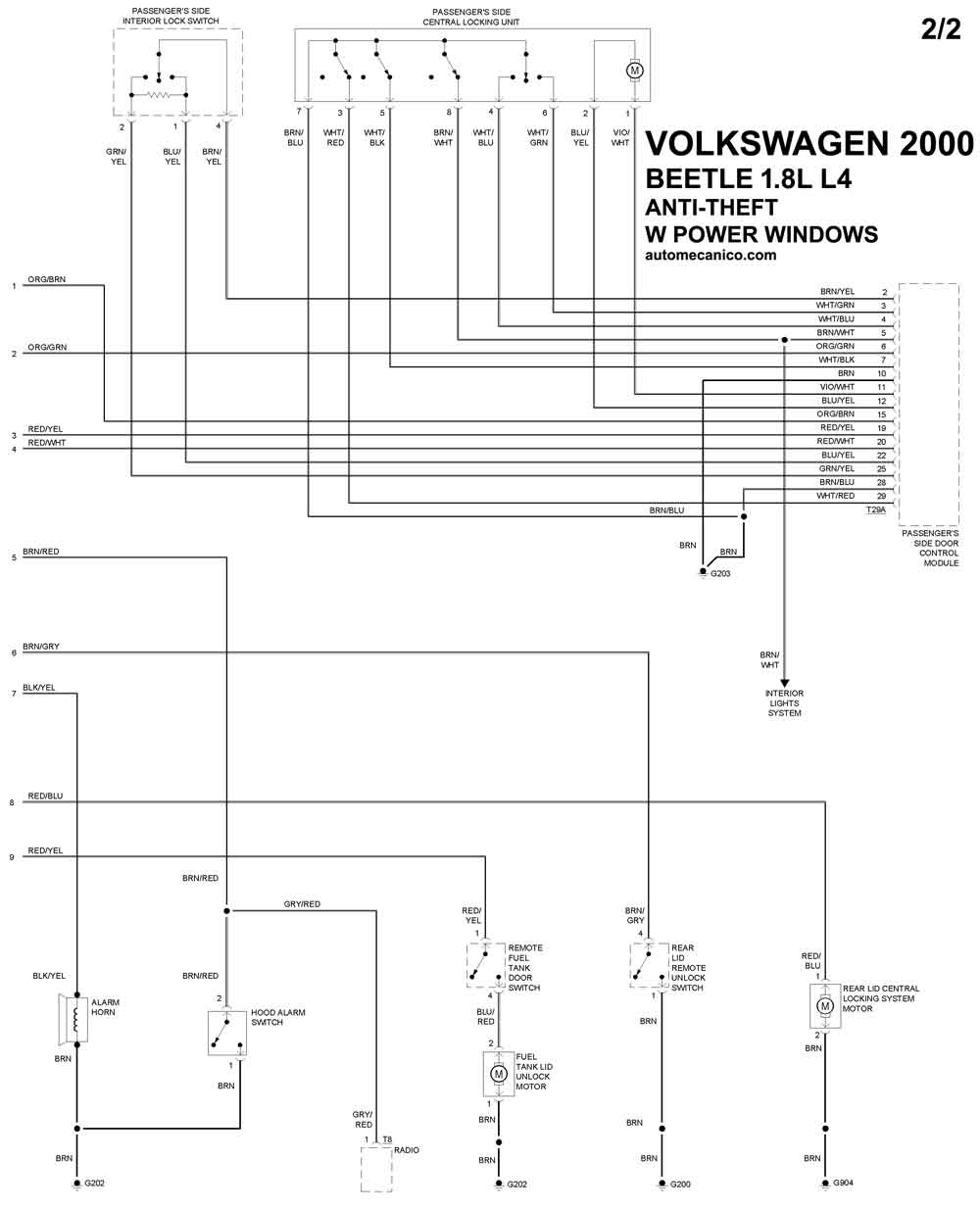

| 1.8L 4 Cil. 2/2 | SIST. ANTIROBO W Power Windows |
| BEETLE | |

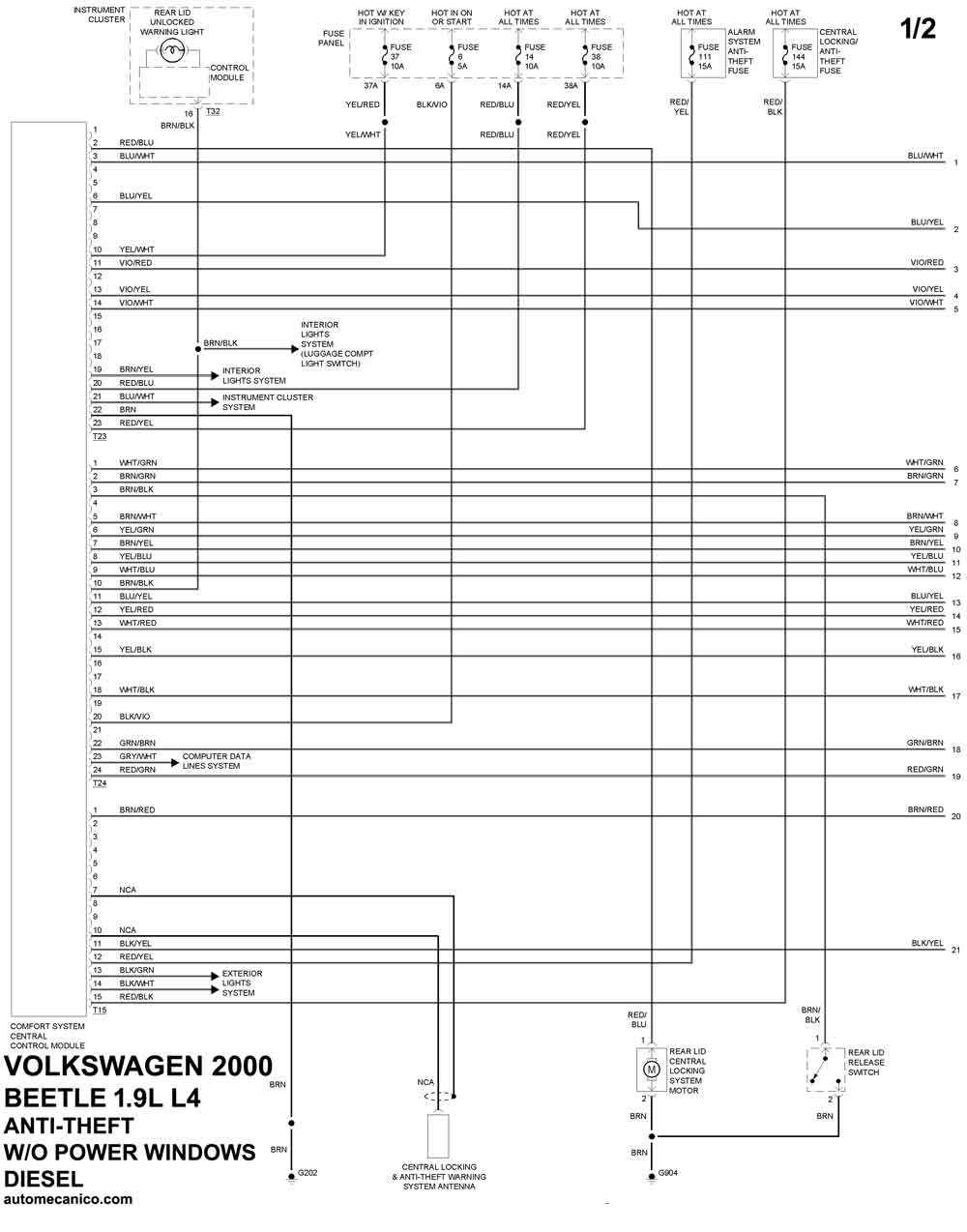

| 1.9L 4 Cil. 1/2 Diesel | SIST. ANTIROBO W/O Power Windows |

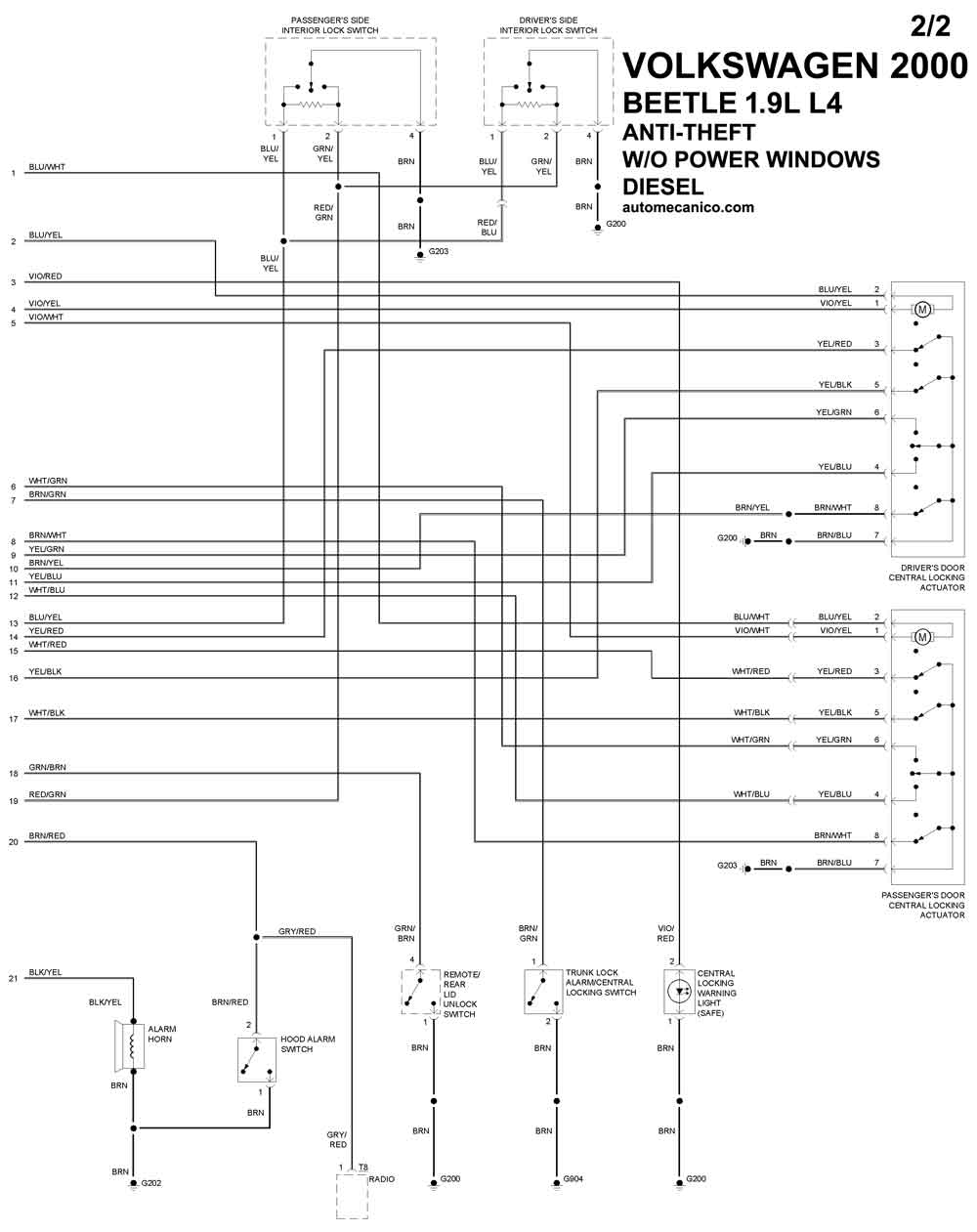

| 1.9L 4 Cil. 2/2 Diesel | SIST. ANTIROBO W/O Power Windows |

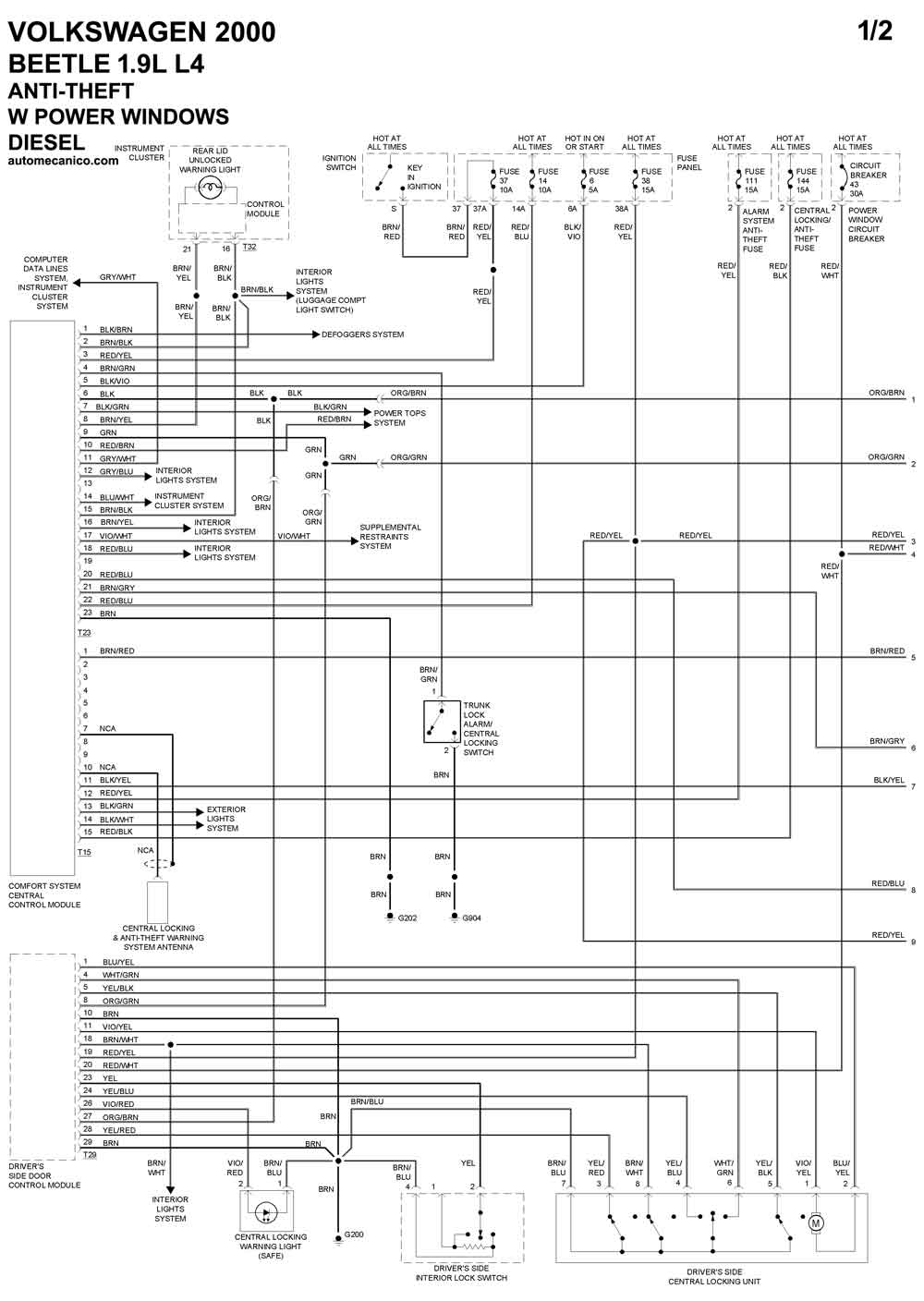

| 1.9L 4 Cil. 1/2 Diesel | SIST. ANTIROBO W Power Windows |

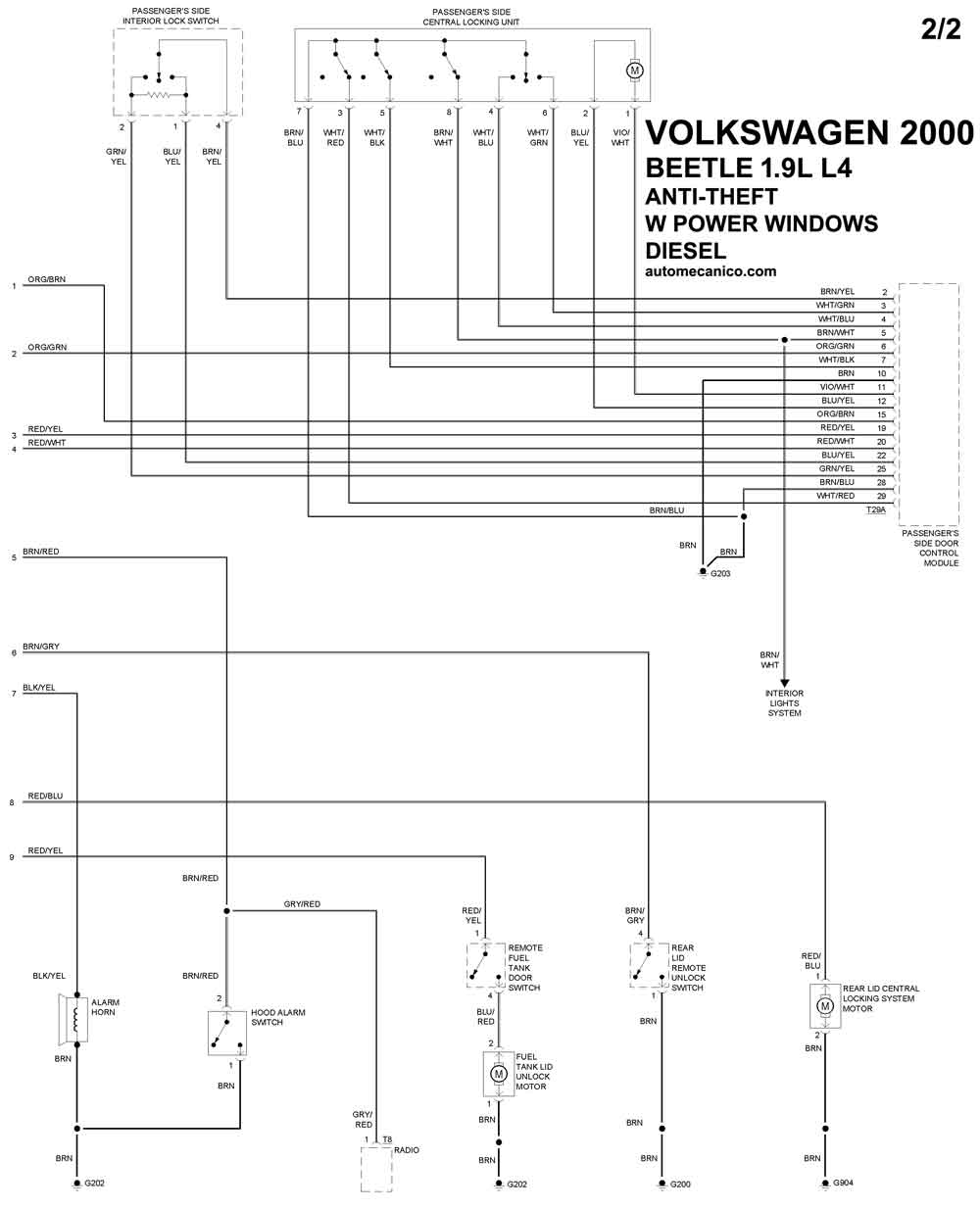

| 1.9L 4 Cil. 2/2 Diesel | SIST. ANTIROBO W Power Windows |
| BEETLE | |

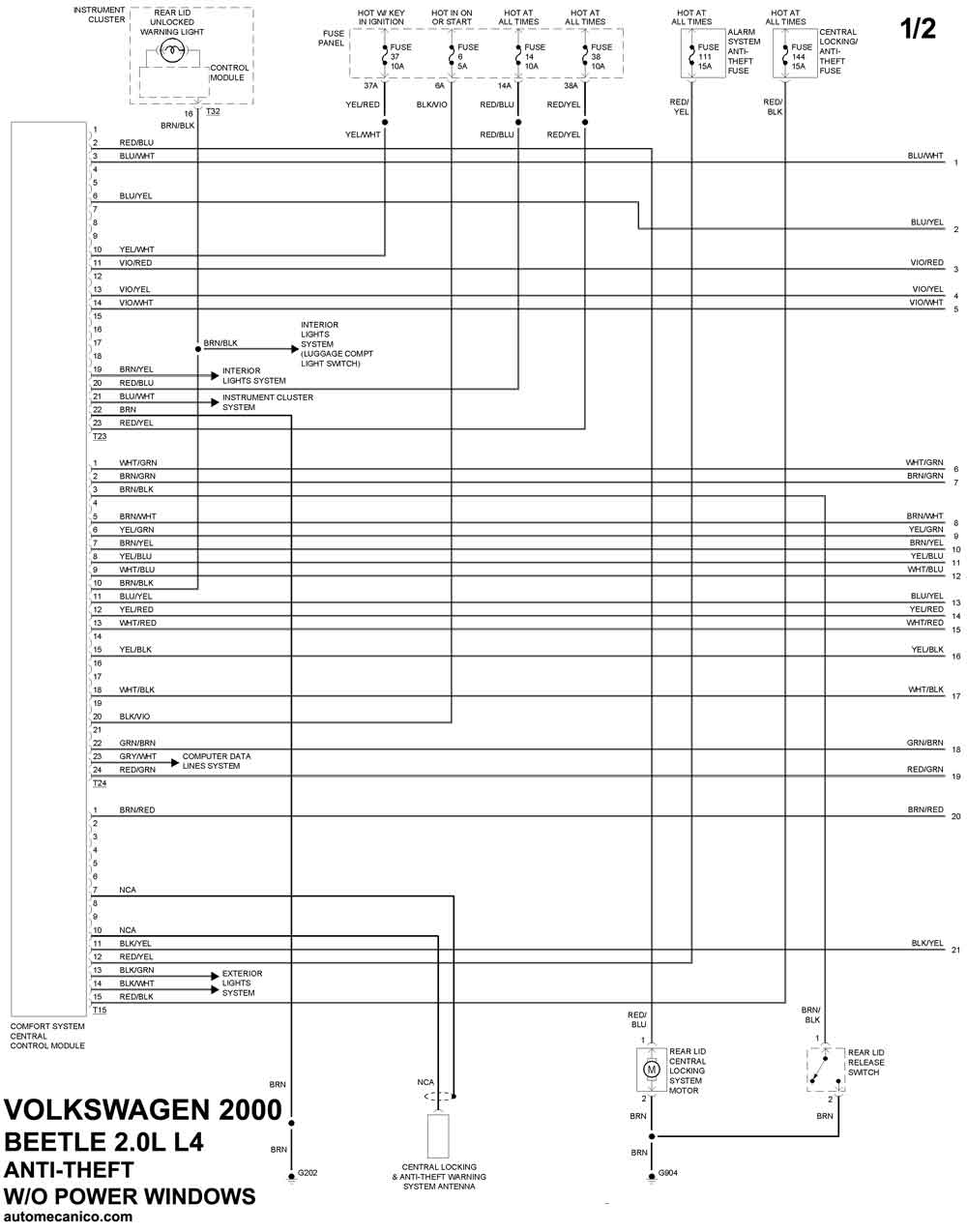

| 2.0L 4 Cil. 1/2 | SIST. ANTIROBO W/O Power Windows |
| 2.0L 4 Cil. 2/2 | SIST. ANTIROBO W/O Power Windows |

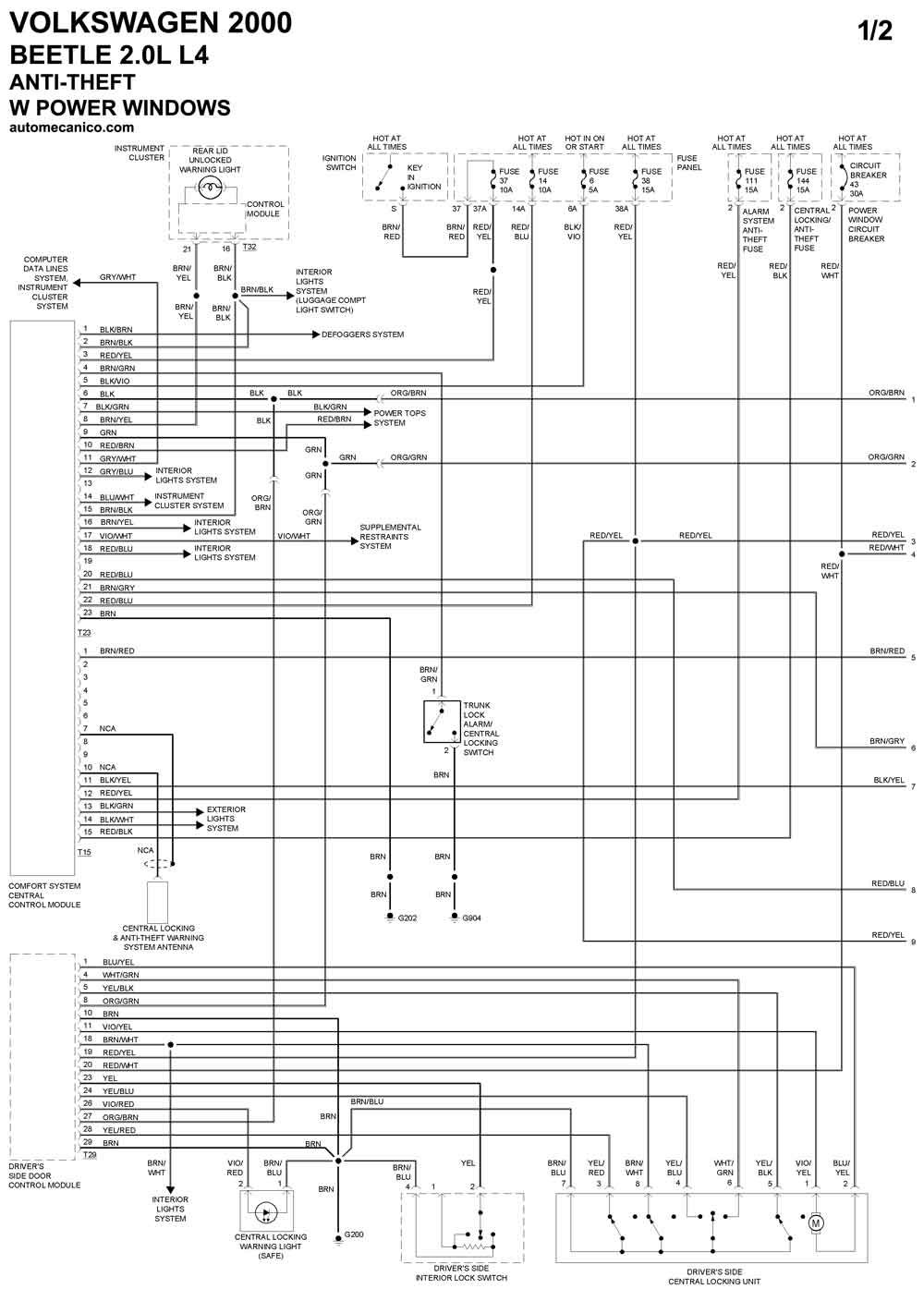

| 2.0L 4 Cil. 1/2 | SIST. ANTIROBO W Power Windows |
| 2.0L 4 Cil. 2/2 | SIST. ANTIROBO W Power Windows |
| CABRIO | |

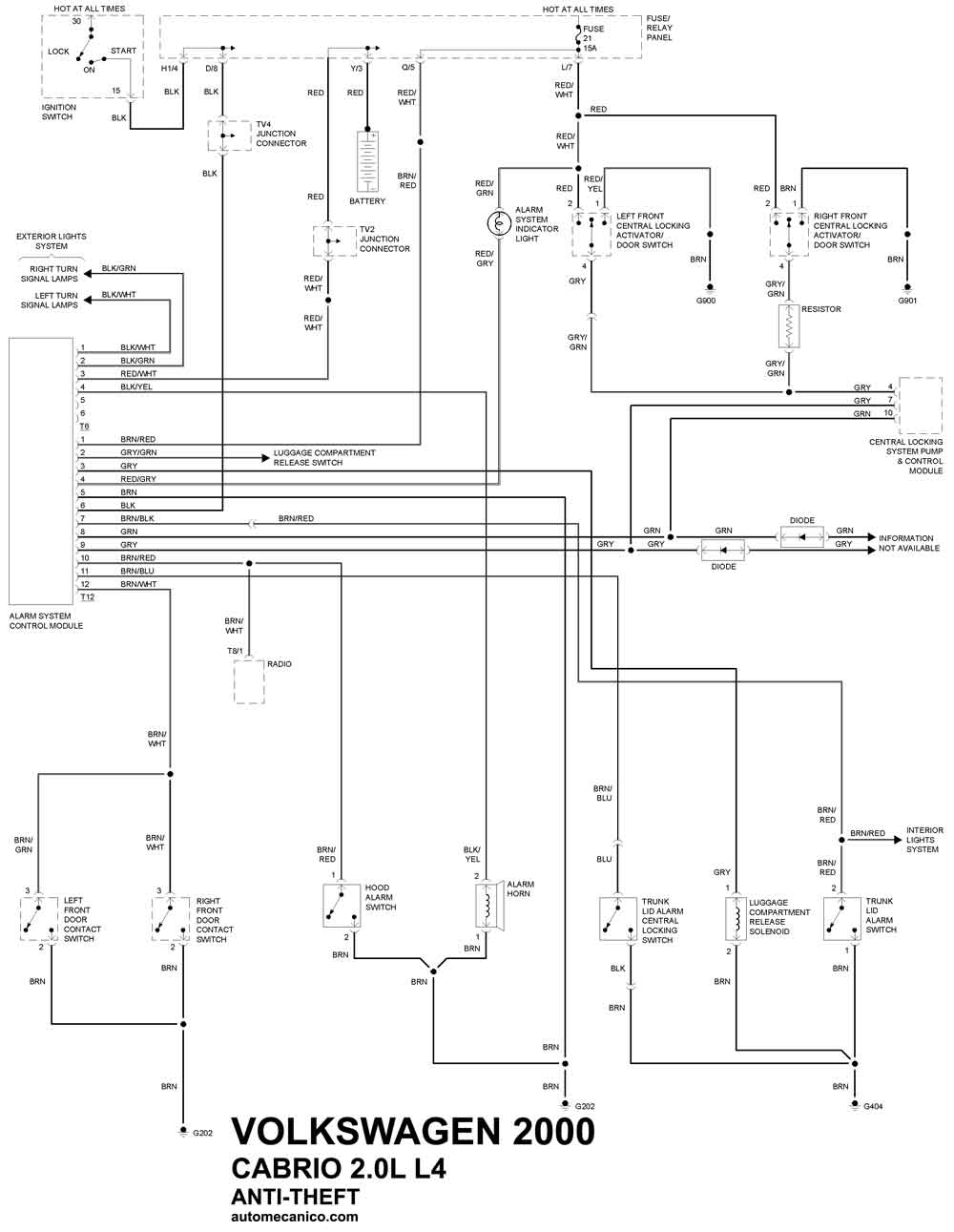

| 2.0L 4 Cil. | SIST. ANTIROBO |

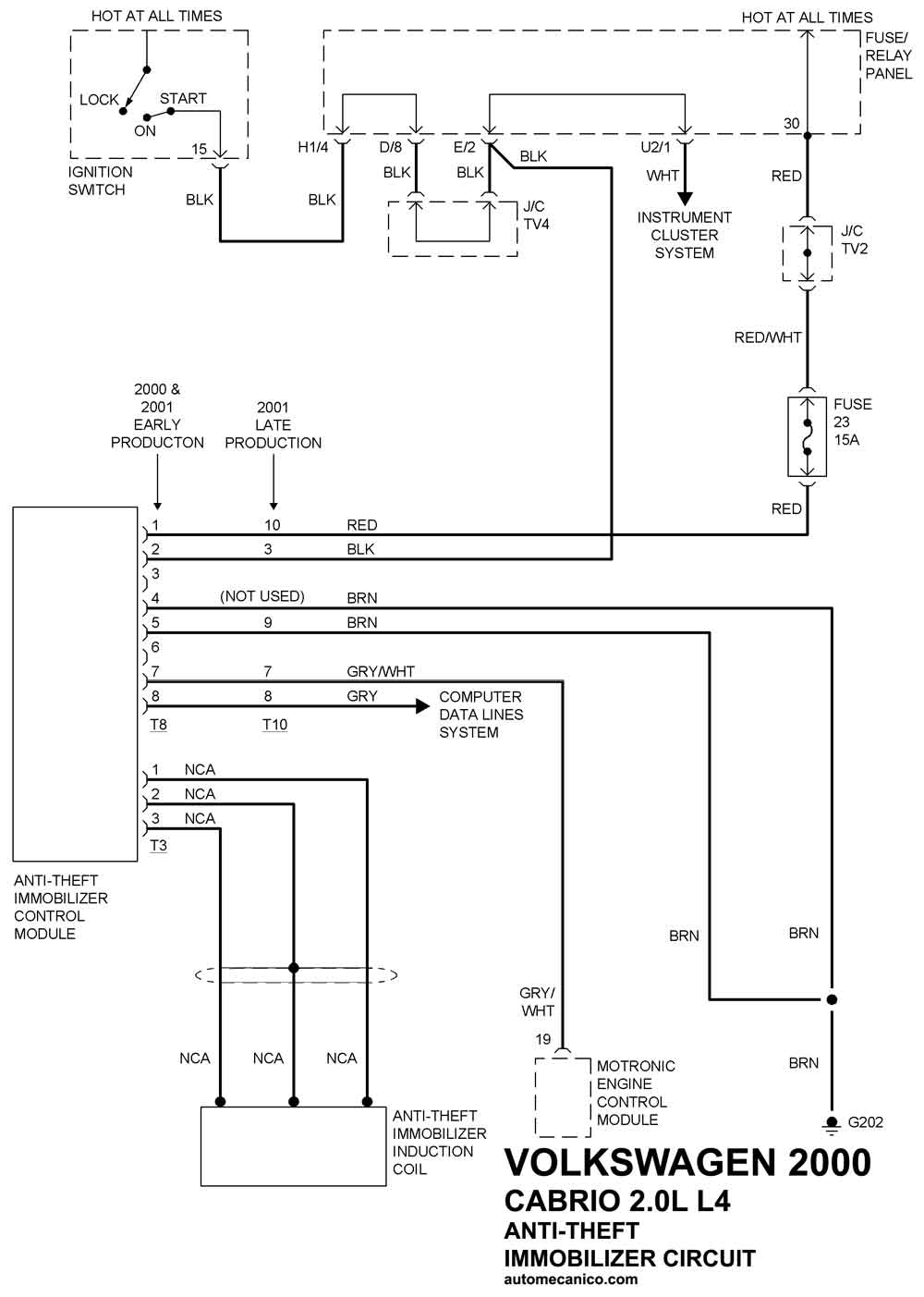

| 2.0L 4 Cil. | SIST. ANTIROBO Immobilizer Circuit |
