| DIAGRAMAS - ESQUEMAS - GRAPHICS - ISUZU 2000 - Mecanica Automotriz - |
Diagramas ISUZU : Sistema Antirobo - Anti- Theft System - Circuito Electrico ISUZU 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] ISUZU 2000 - INDICE- |
| AMIGO | DIAGRAMA |
| 2.2L 4 Cil. 1/2 | SIST. ANTIROBO |
| 2.2L 4 Cil. 2/2 | SIST. ANTIROBO |

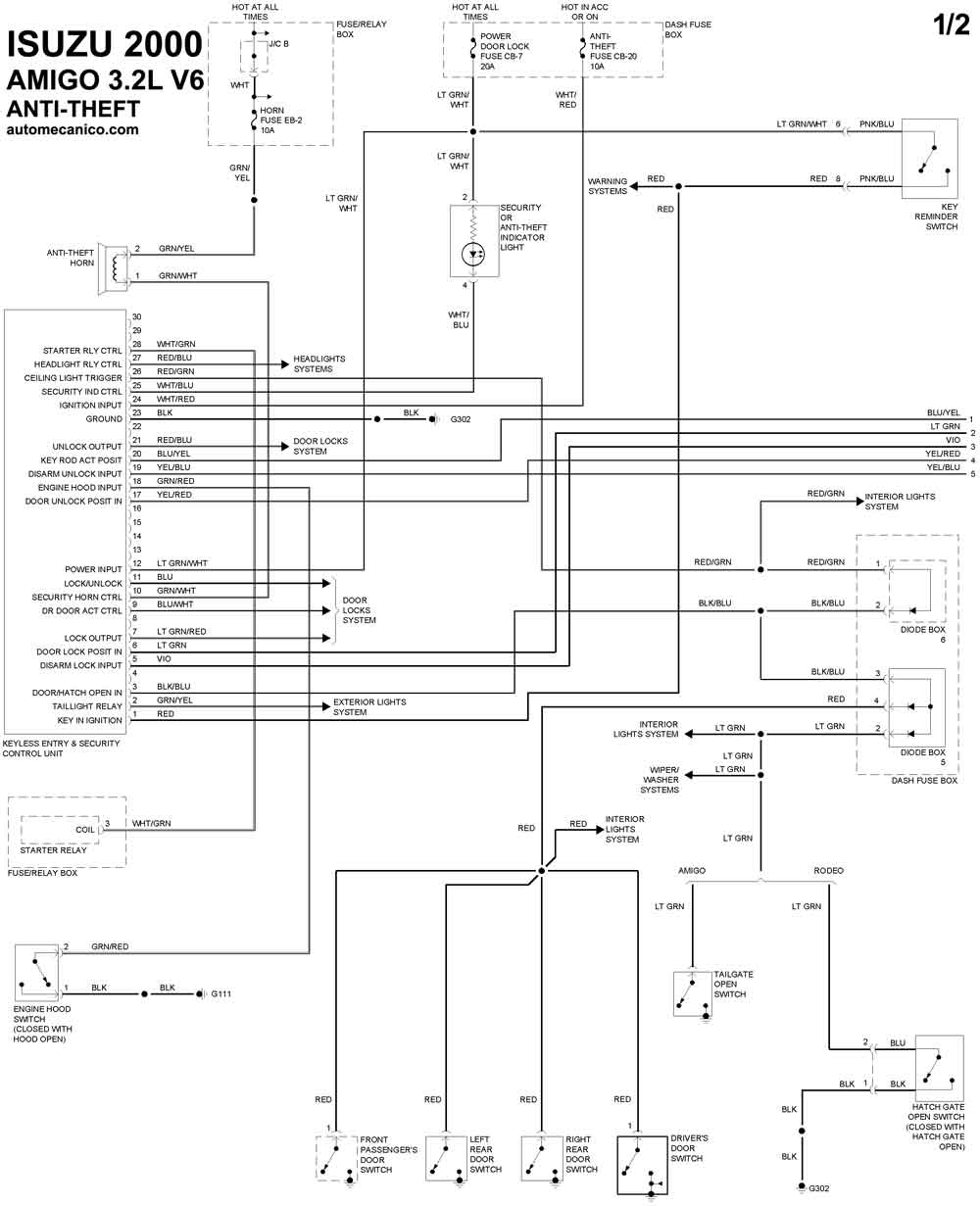

| 3.2L V6 Cil. 1/2 | SIST. ANTIROBO |

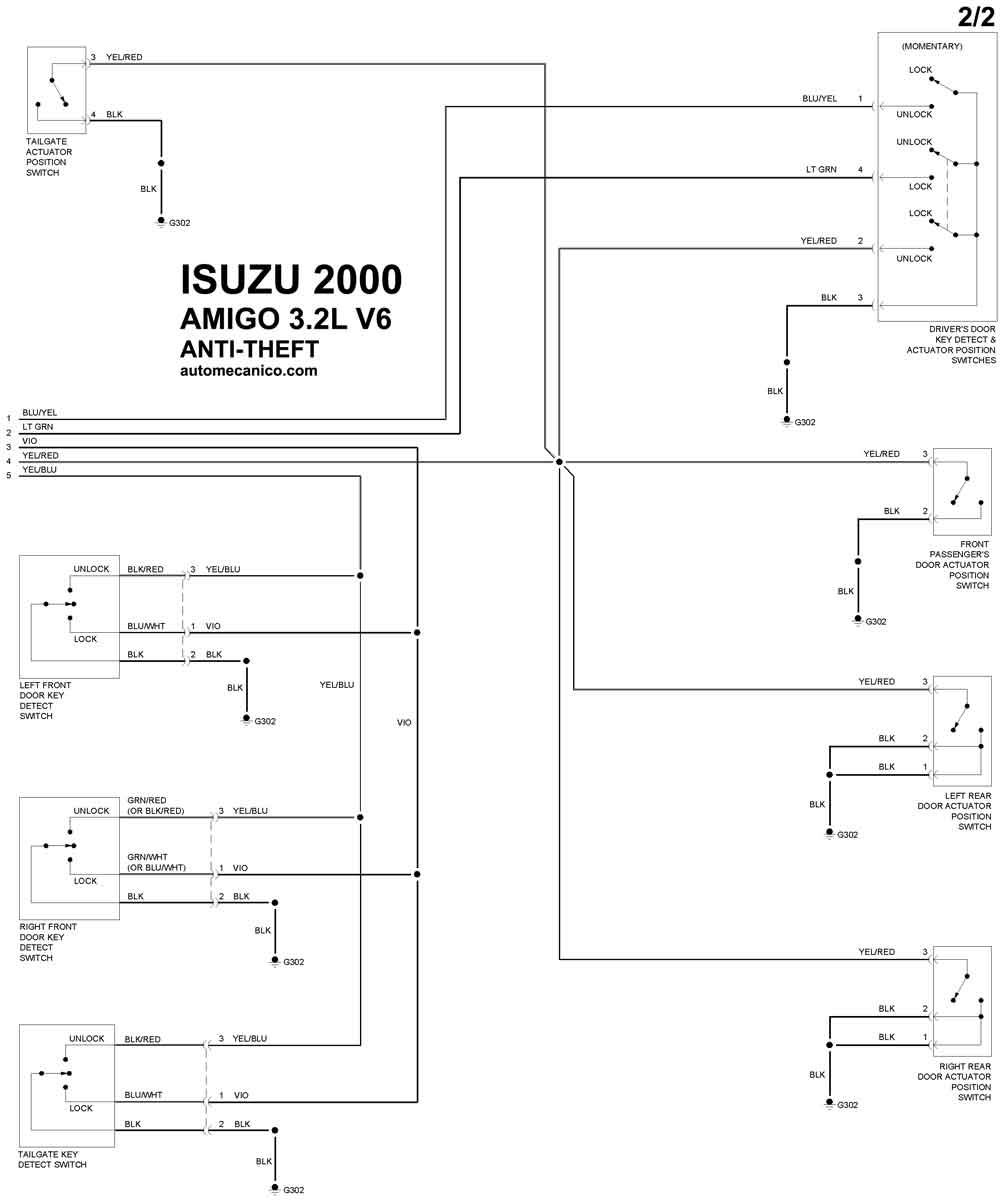

| 3.2L V6 Cil. 2/2 | SIST. ANTIROBO |
| HOMBRE | |

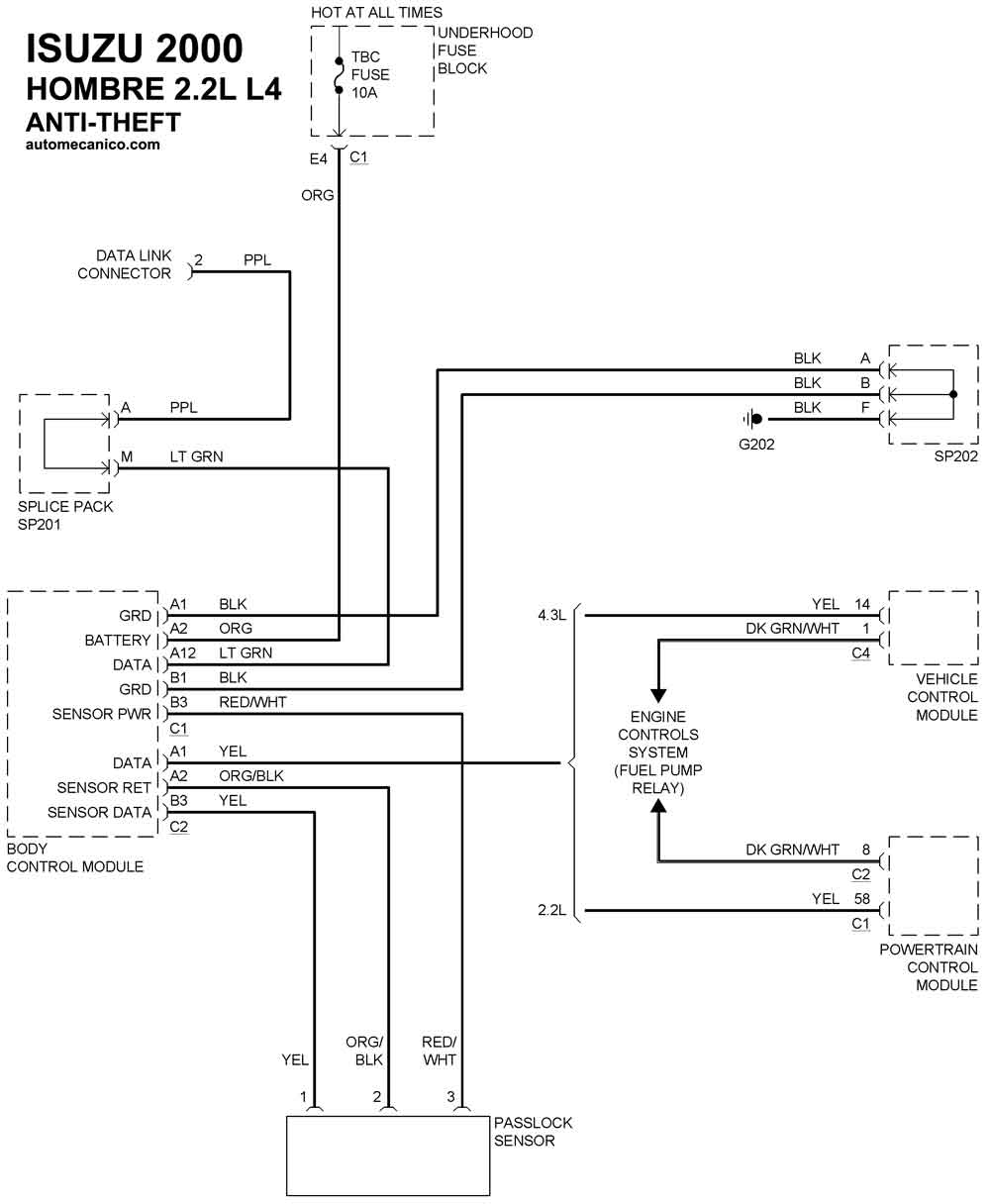

| 2.2L 4 Cil. | SIST. ANTIROBO |
| 4.3L V6 Cil. | SIST. ANTIROBO |
| RODEO | |
| 2.2L 4 Cil. 1/2 | SIST. ANTIROBO |
| 2.2L 4 Cil. 2/2 | SIST. ANTIROBO |

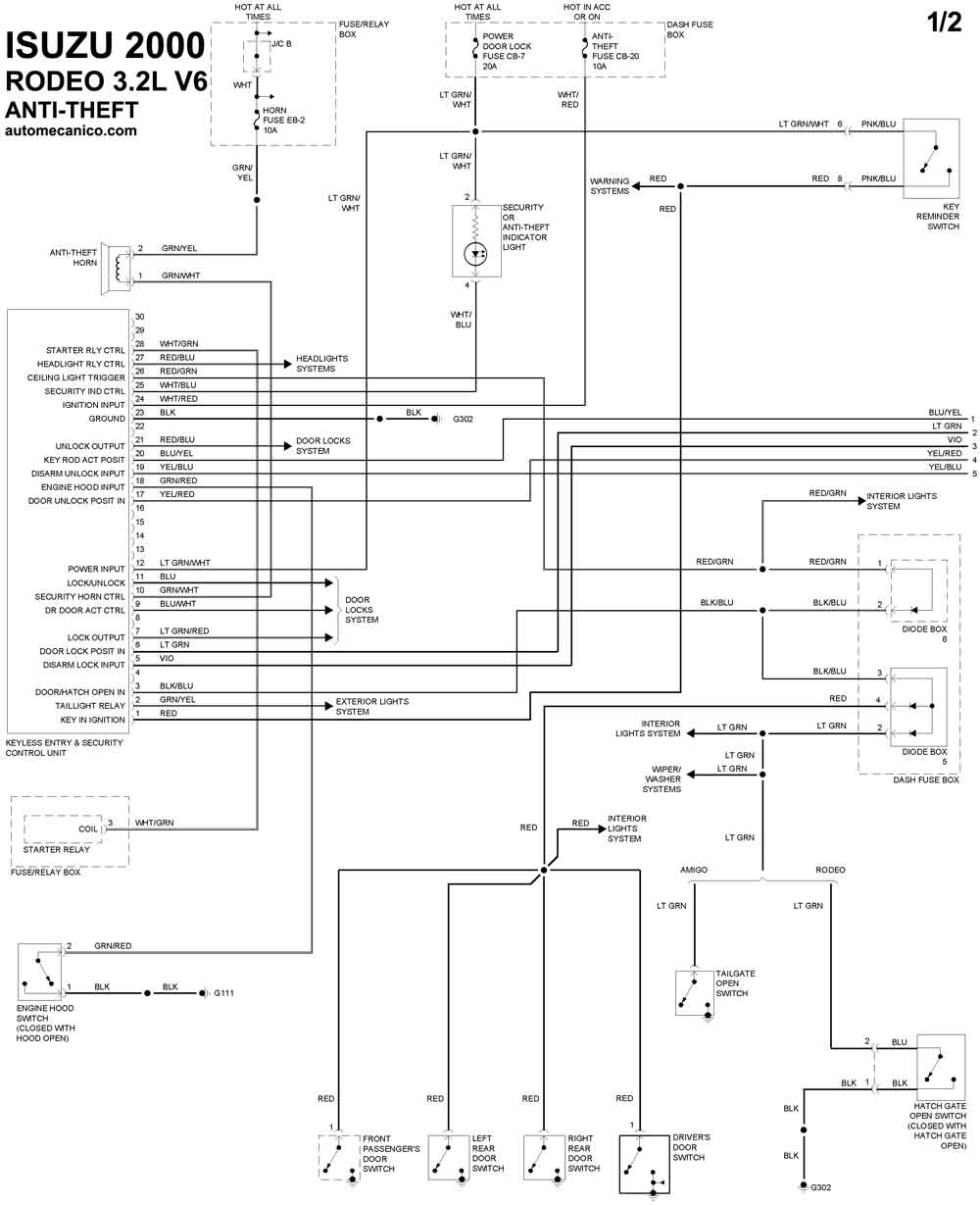

| 3.2L V6 Cil. 1/2 | SIST. ANTIROBO |

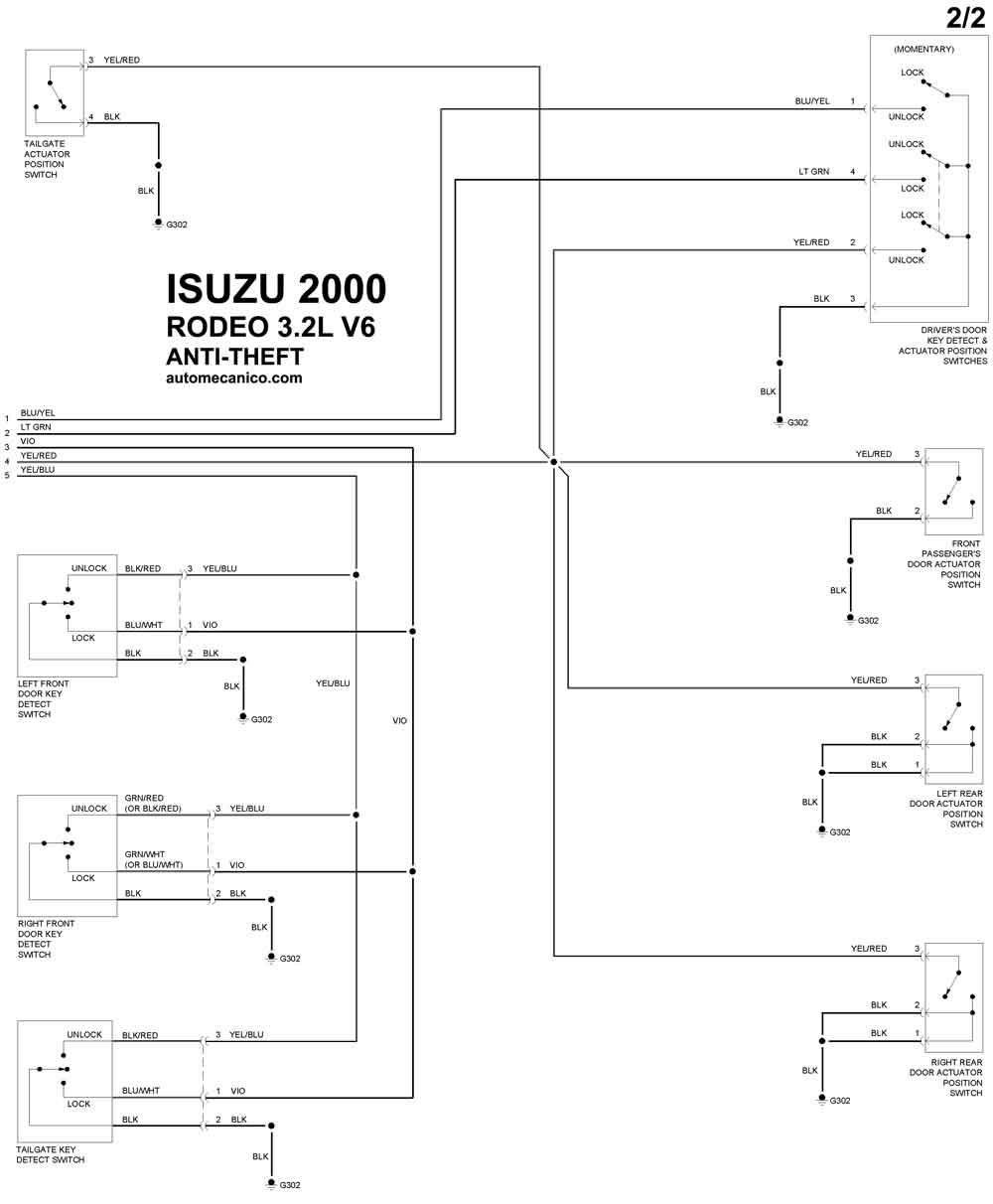

| 3.2L V6 Cil.2/2 | SIST. ANTIROBO |
| TROOPER | |

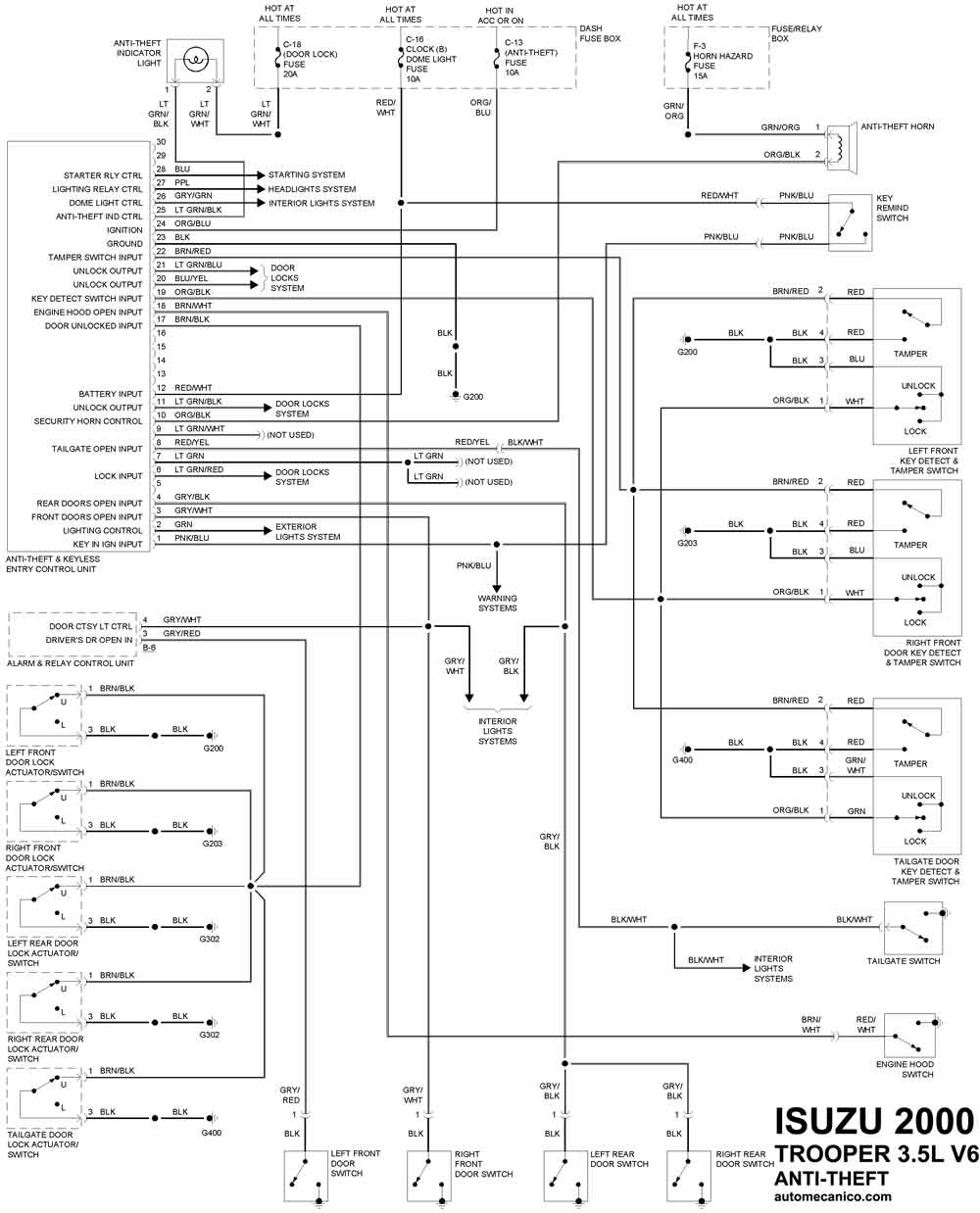

| 3.5L V6 Cil. | SIST. ANTIROBO |
| VEHICROSS | |

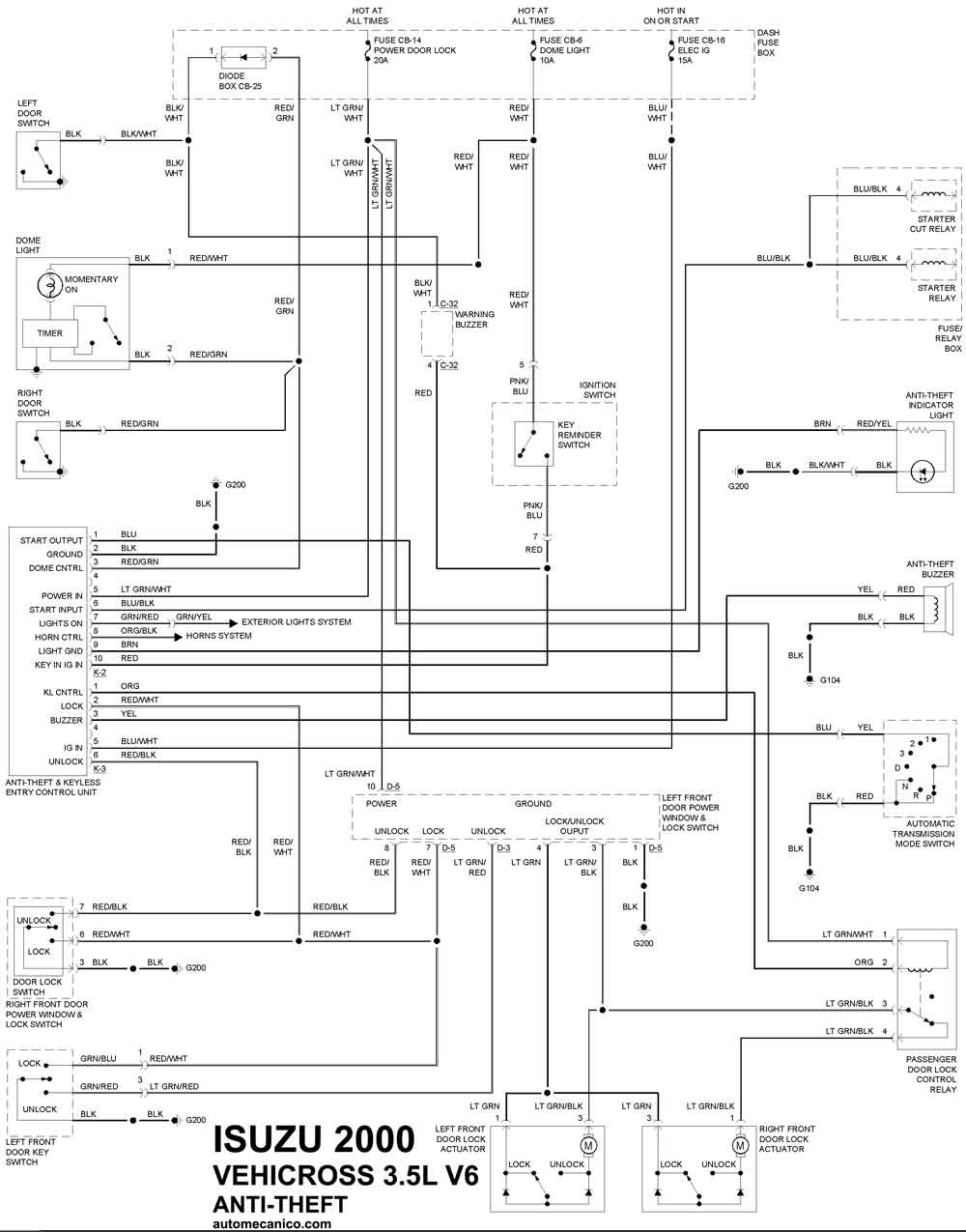

| 3.5L V6 Cil. | SIST. ANTIROBO |
