| DIAGRAMAS - ESQUEMAS - GRAPHICS - GMC 2000 - Mecanica Automotriz - |
Diagramas GMC : Sistema Antirobo - Anti- Theft System - Circuito Electrico GMC 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] GMC 2000 - INDICE- |
| MODELO | DIAGRAMA |
| SAVANA 1500 | |
| 4.3L 8 Cil. | SIST. ANTIROBO |
| 5.0L 8 Cil. | SIST. ANTIROBO |

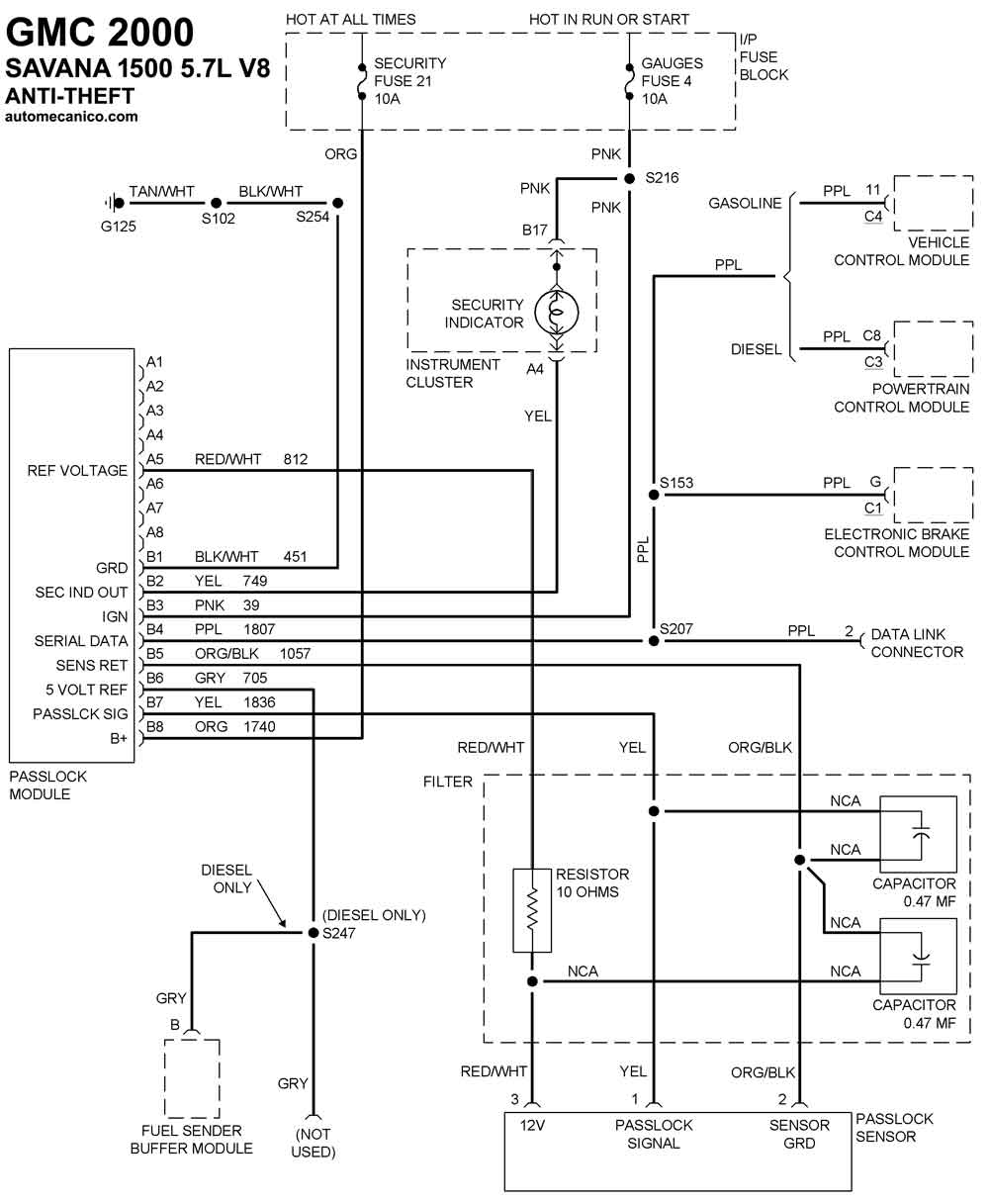

| 5.7L 8 Cil. | SIST. ANTIROBO |
| SAVANA 2500 | |
| 4.3L 8 Cil. | SIST. ANTIROBO |
| 5.0L 8 Cil. | SIST. ANTIROBO |
| 5.7L 8 Cil. | SIST. ANTIROBO |

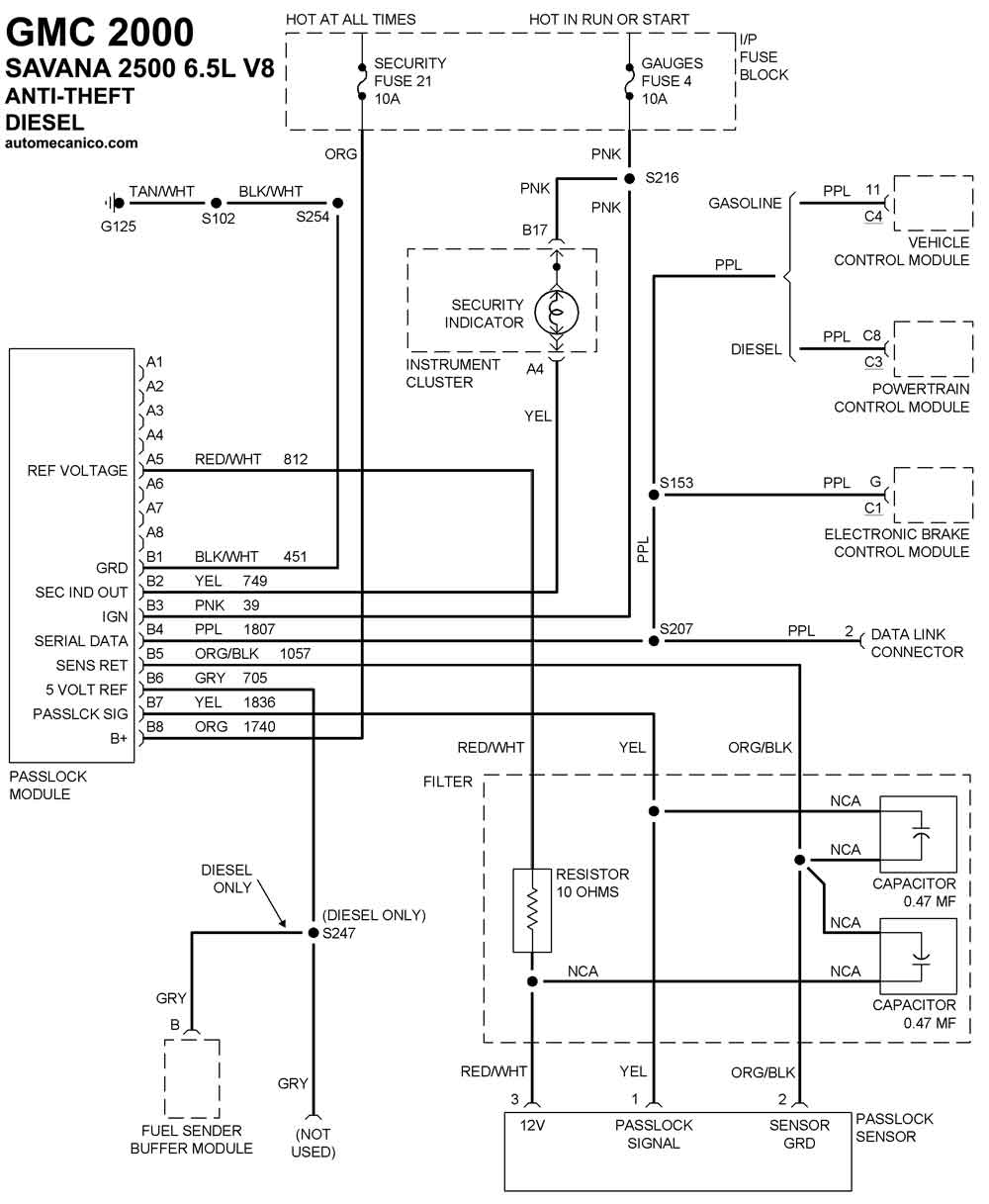

| 6.5L 8 Cil. Diesel | SIST. ANTIROBO |
| SAVANA 3500 | |
| 5.7L 8 Cil. | SIST. ANTIROBO |
| 6.5L 8 Cil. Diesel | SIST. ANTIROBO |

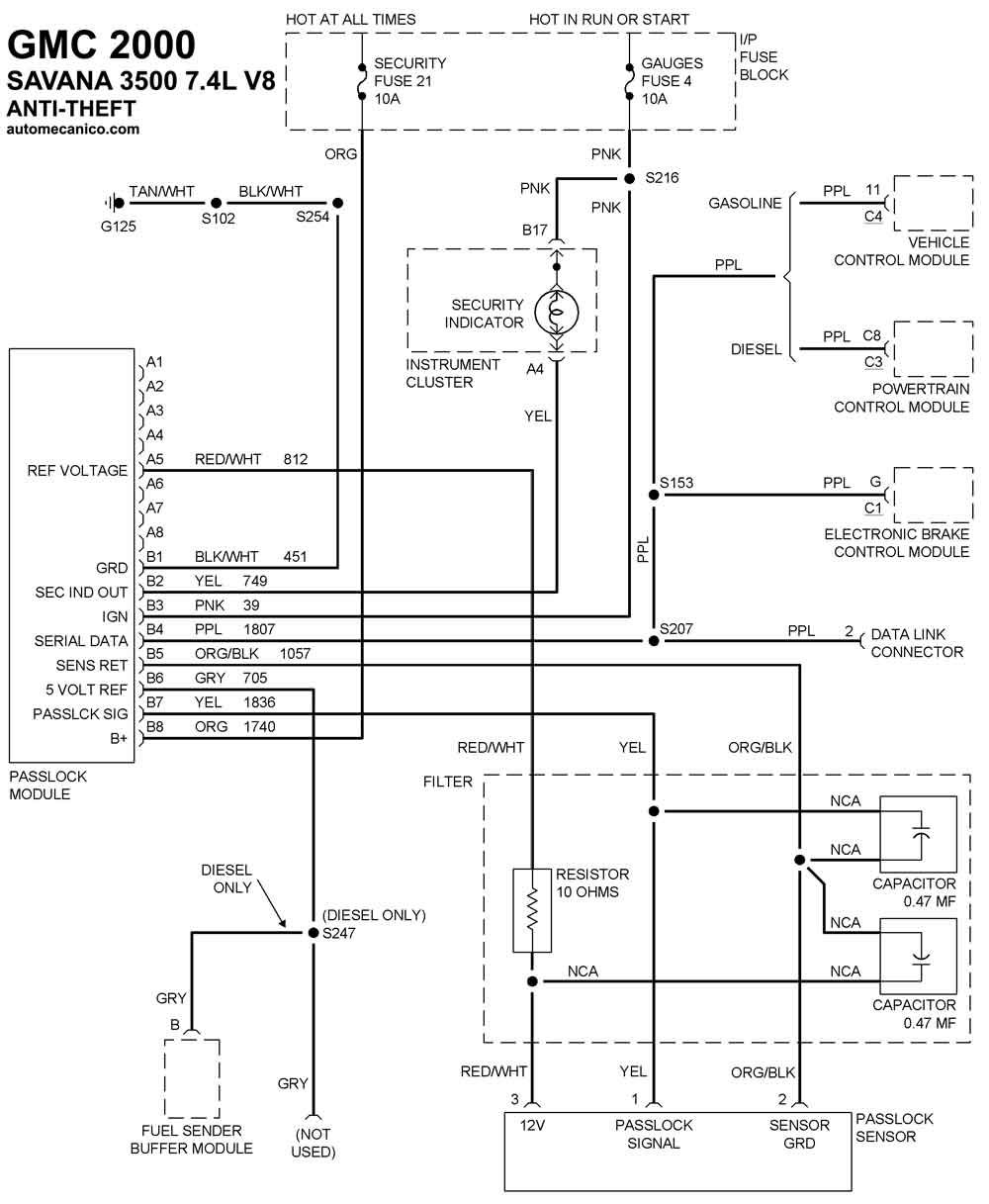

| 7.4L 8 Cil. | SIST. ANTIROBO |
