Diagramas DODGE : Sistema Antirobo - Anti- Theft System - Circuito Electrico DODGE 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] DODGE 2000 - INDICE- |
| MODELO | DIAGRAMA |
| RAM 3500 PICKUP | |

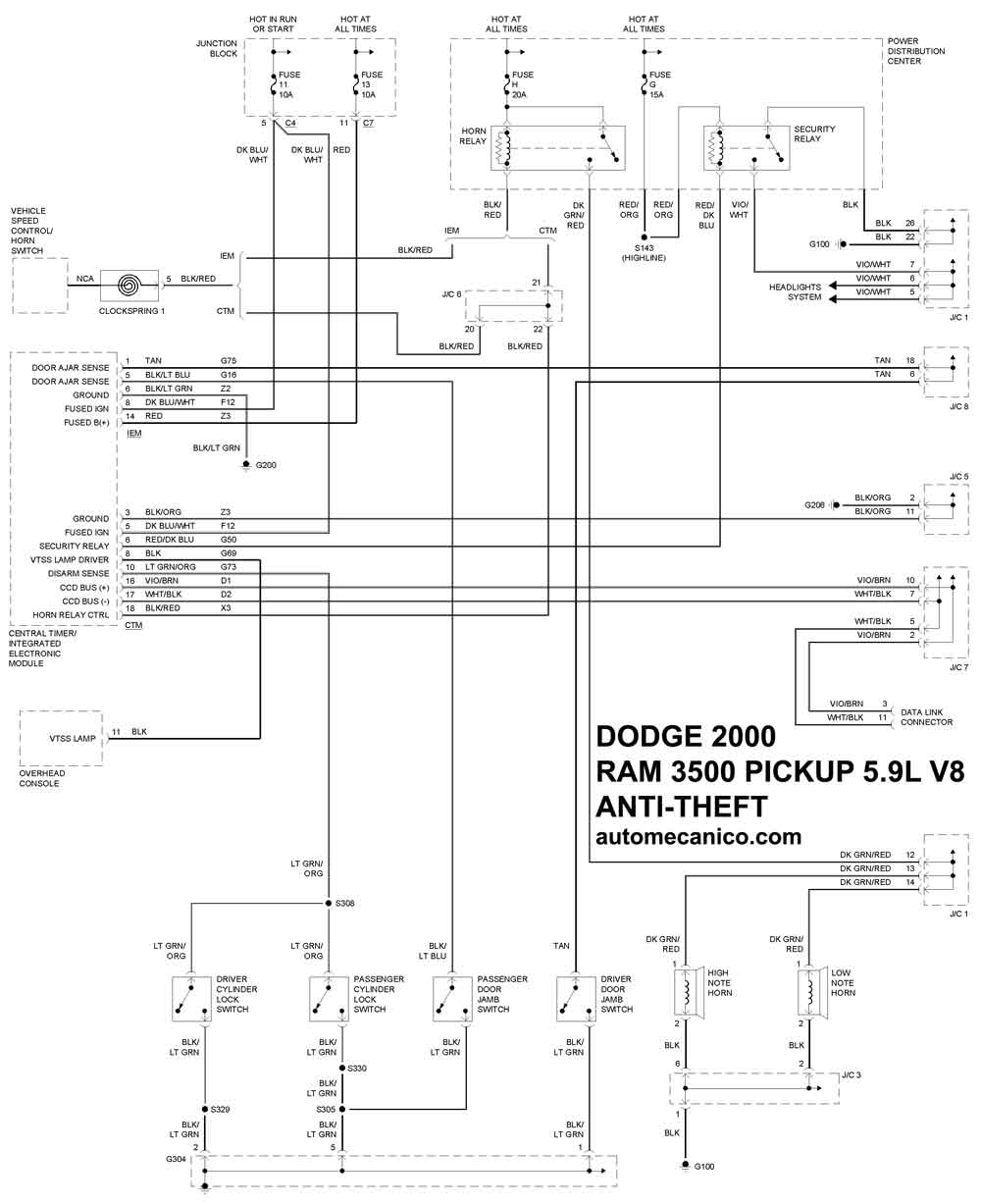

| 5.9L 8 Cil. | SIST. ANTIROBO |
| 8.0L 10 Cil. | SIST. ANTIROBO |
| RAM 3500 PICKUP Diesel | |

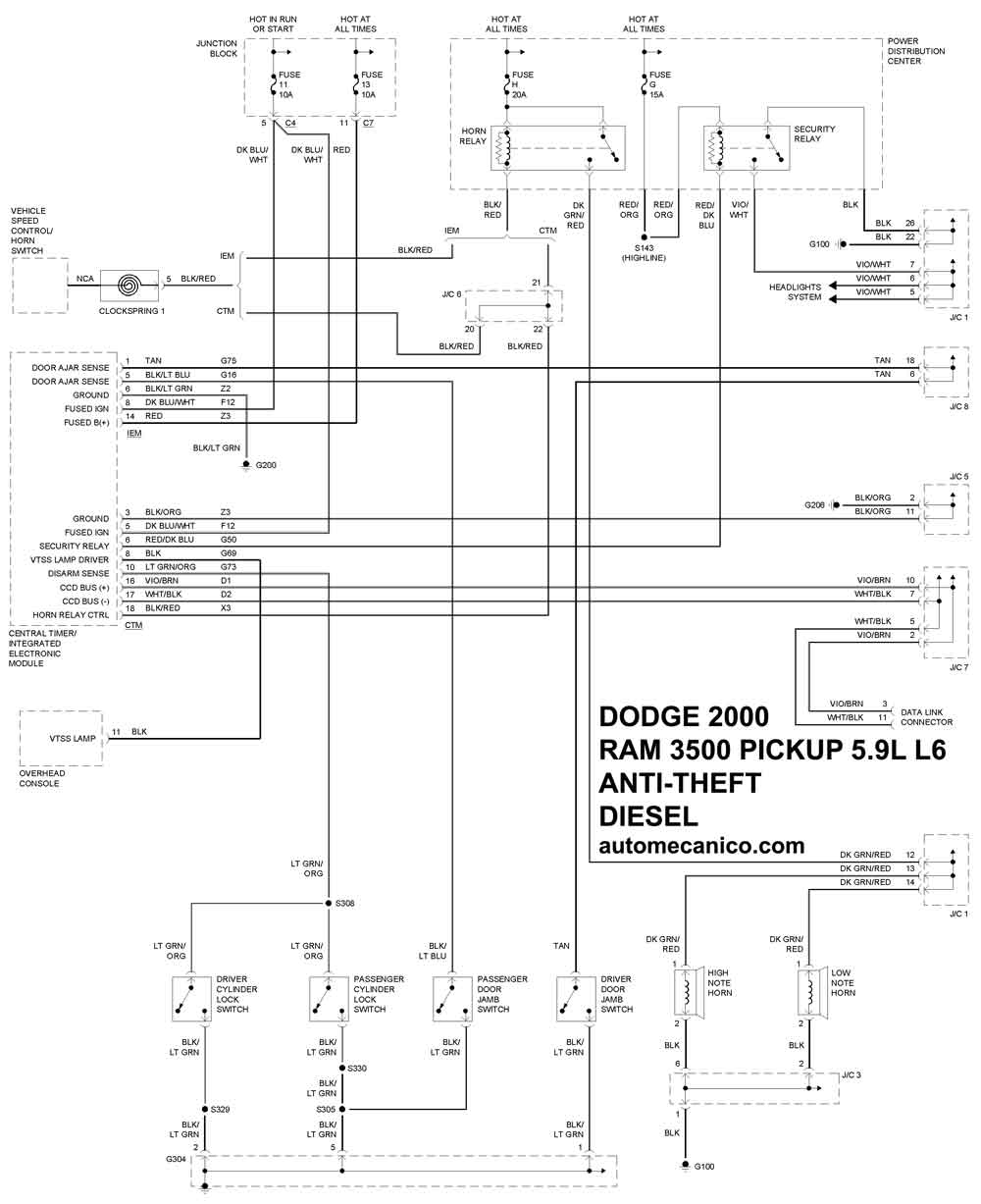

| 5.9L Diesel L6 Cil. | SIST. ANTIROBO |
| RAM 3500 VAN | |

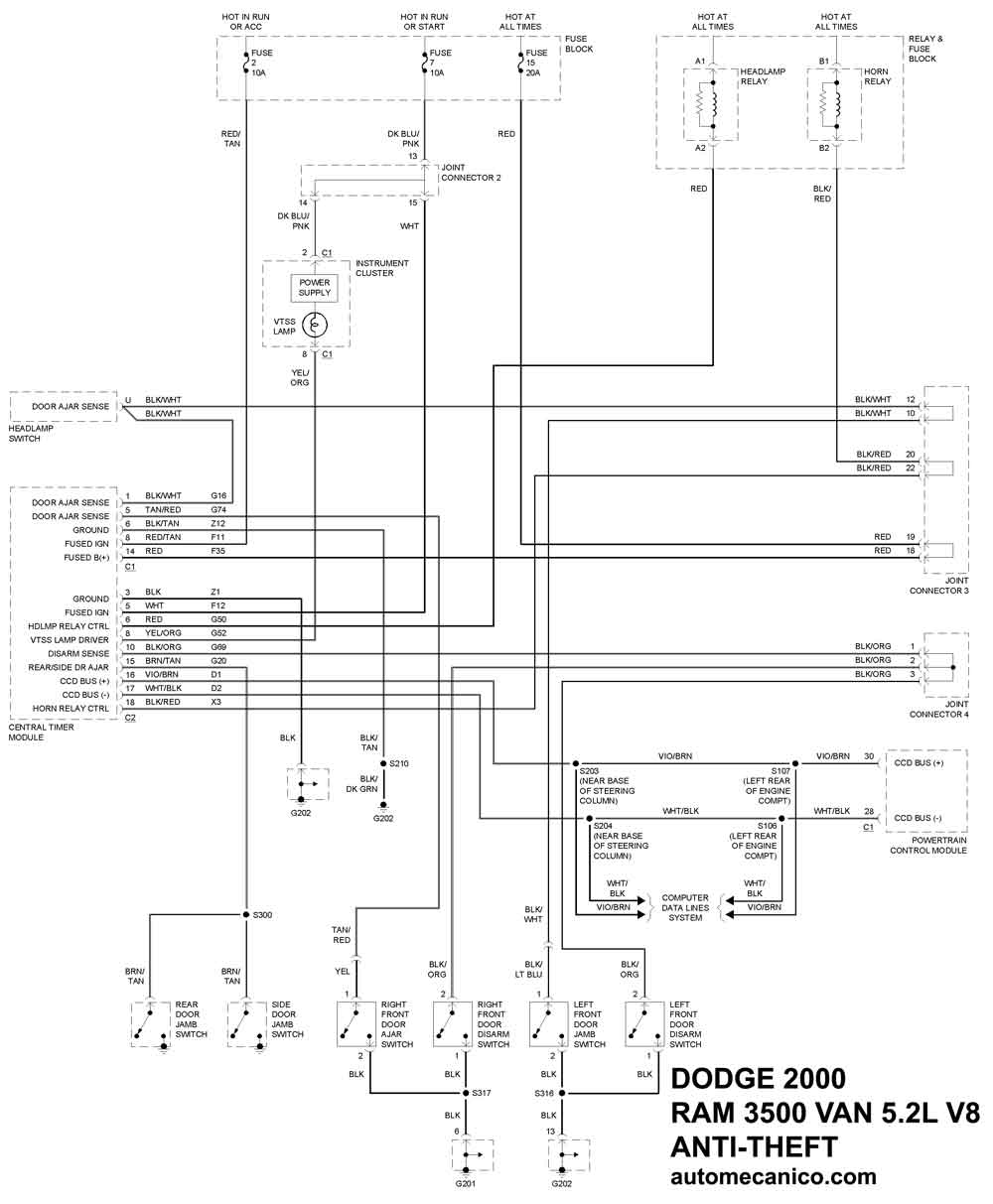

| 5.2L 8 Cil. | SIST. ANTIROBO |
| 5.9L 8 Cil. | SIST. ANTIROBO |
| STRATUS | |
| 2.0L 4 Cil. | SIST. ANTIROBO |

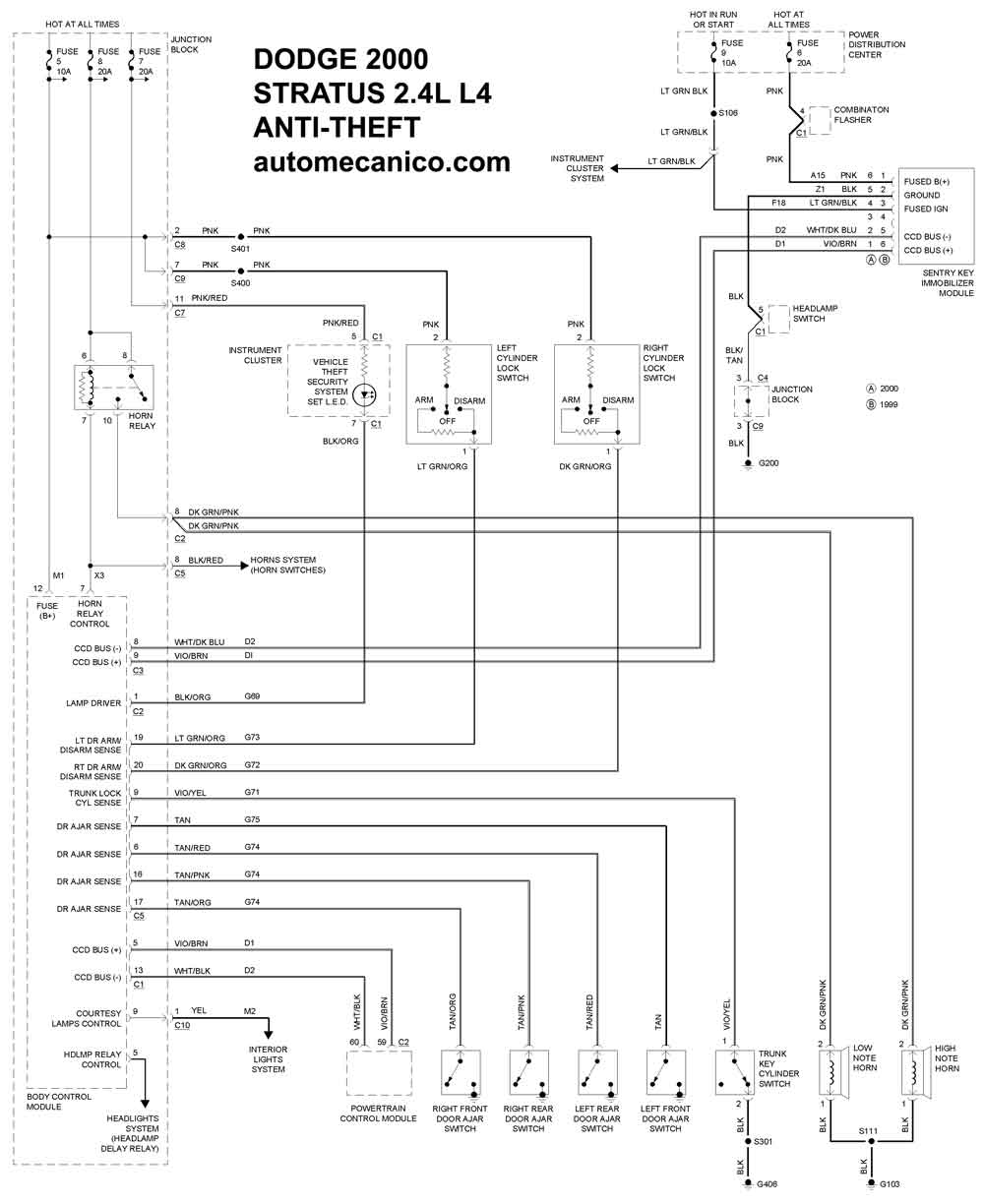

| 2.4L 4 Cil. | SIST. ANTIROBO |

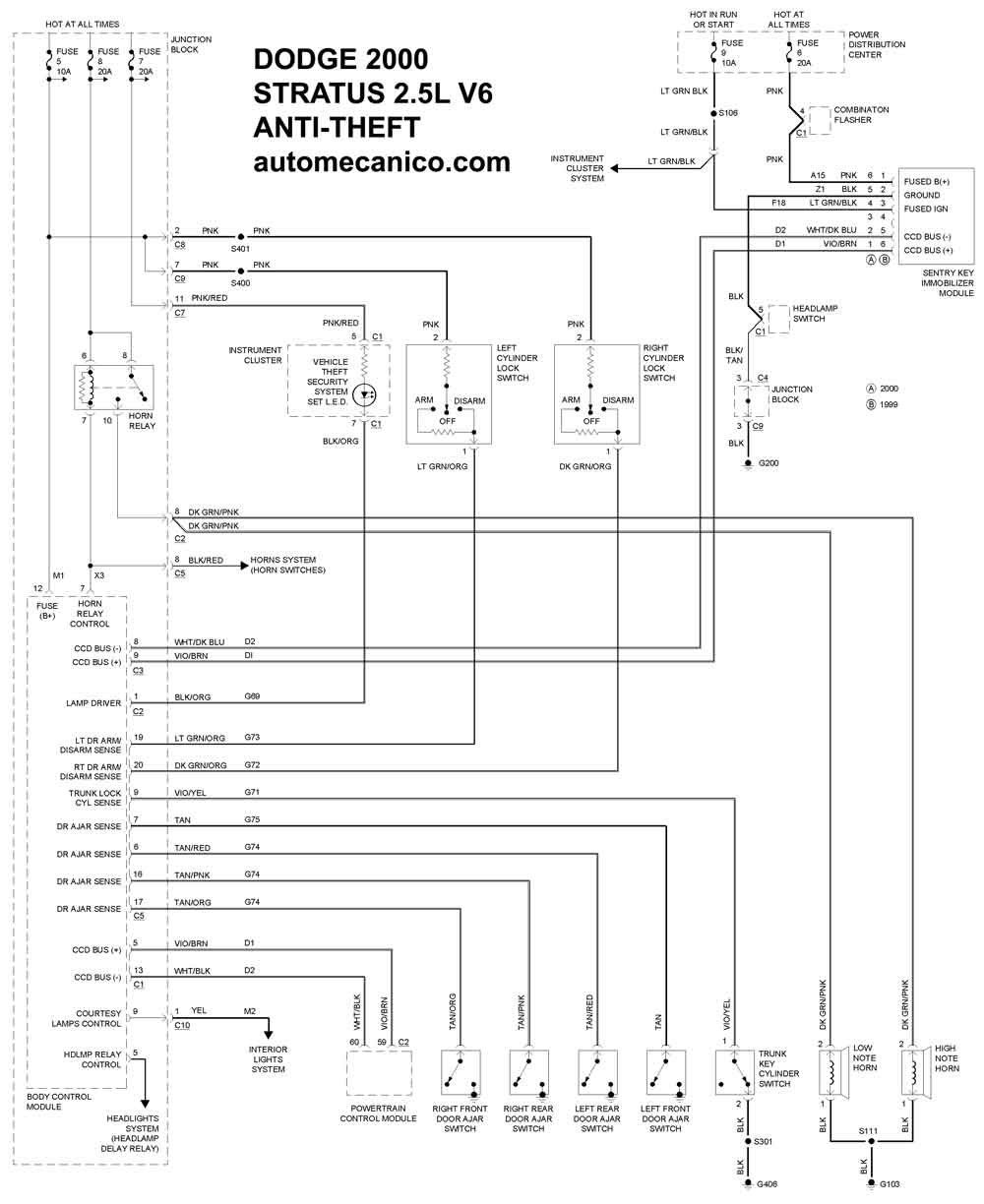

| 2.5L 6 Cil. | SIST. ANTIROBO |
