| DIAGRAMAS - ESQUEMAS - GRAPHICS - DODGE 2000 - Mecanica Automotriz - |
Diagramas DODGE : Sistema Antirobo - Anti- Theft System - Circuito Electrico DODGE 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] DODGE 2000 - INDICE- |
| MODELO | DIAGRAMA |
| DURANGO | |
| 4.7L V8 Cil. 1/2 | SIST. ANTIROBO |
| 4.7L V8 Cil. 2/2 | SIST. ANTIROBO |
| 5.2L V8 Cil. 1/2 | SIST. ANTIROBO |

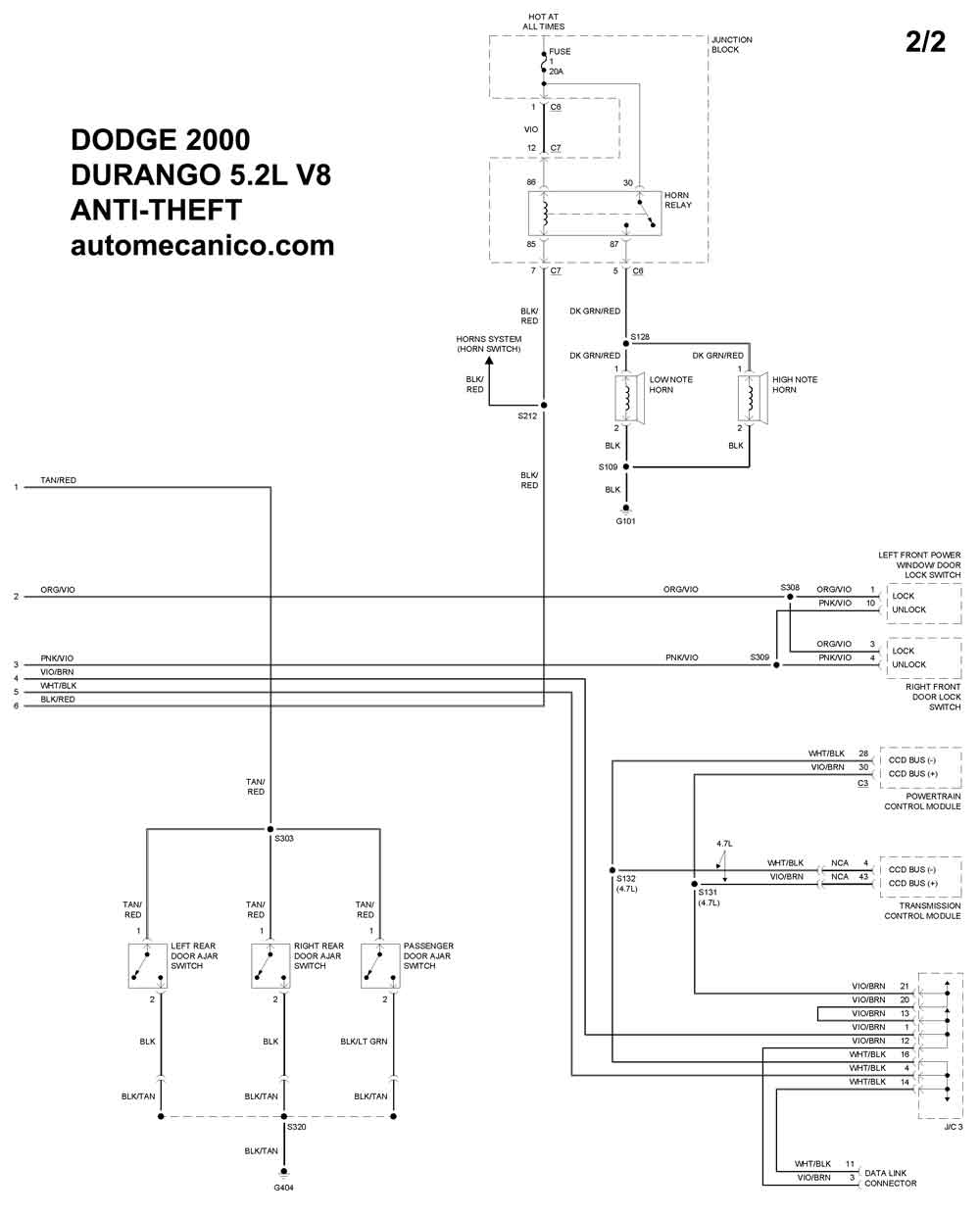

| 5.2L V8 Cil. 2/2 | SIST. ANTIROBO |

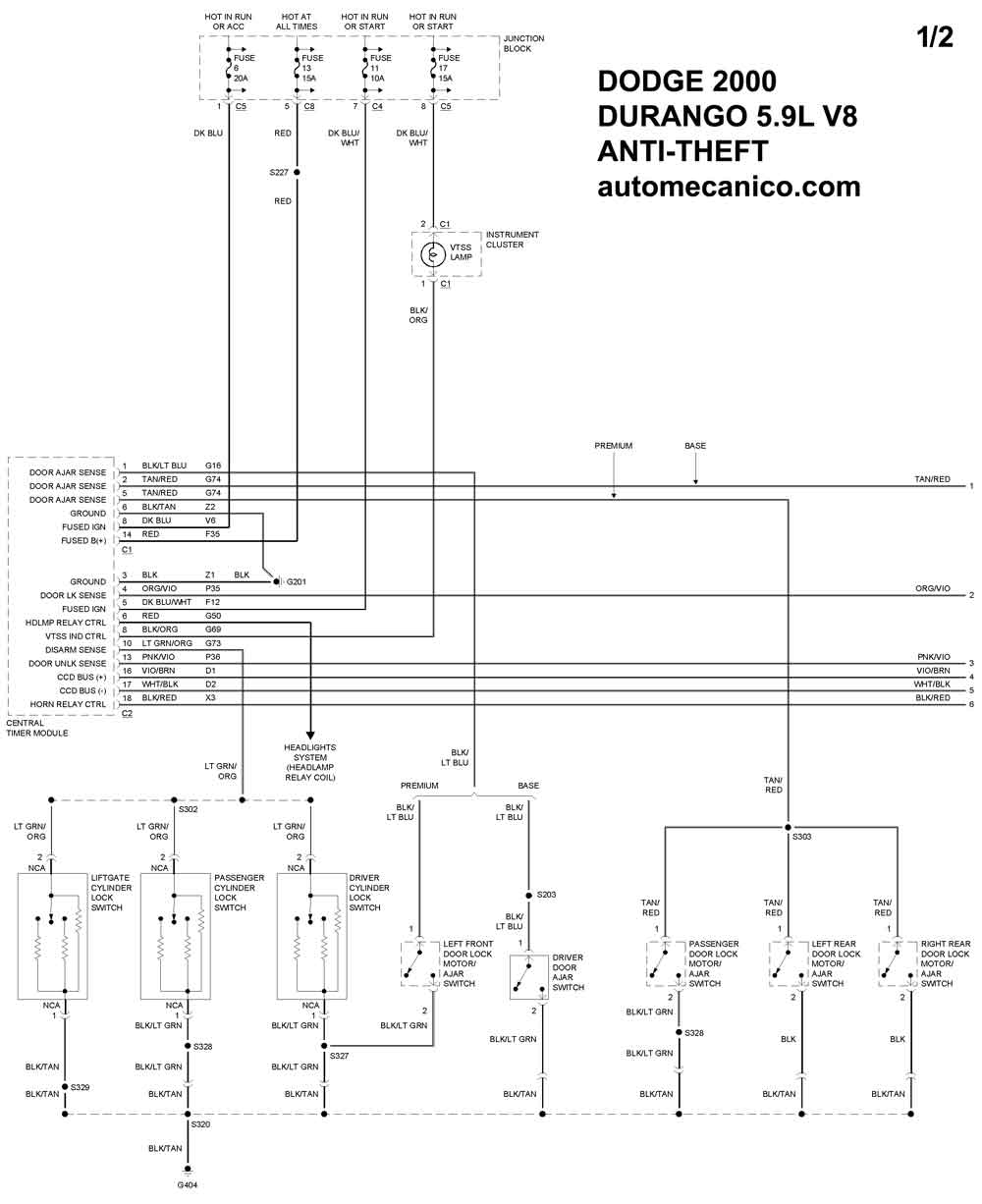

| 5.9L V8 Cil. 1/2 | SIST. ANTIROBO |
| 5.9L V8 Cil. 2/2 | SIST. ANTIROBO |
| GRAND CARAVAN | |
| 3.0L V6 Cil. | SIST. ANTIROBO |

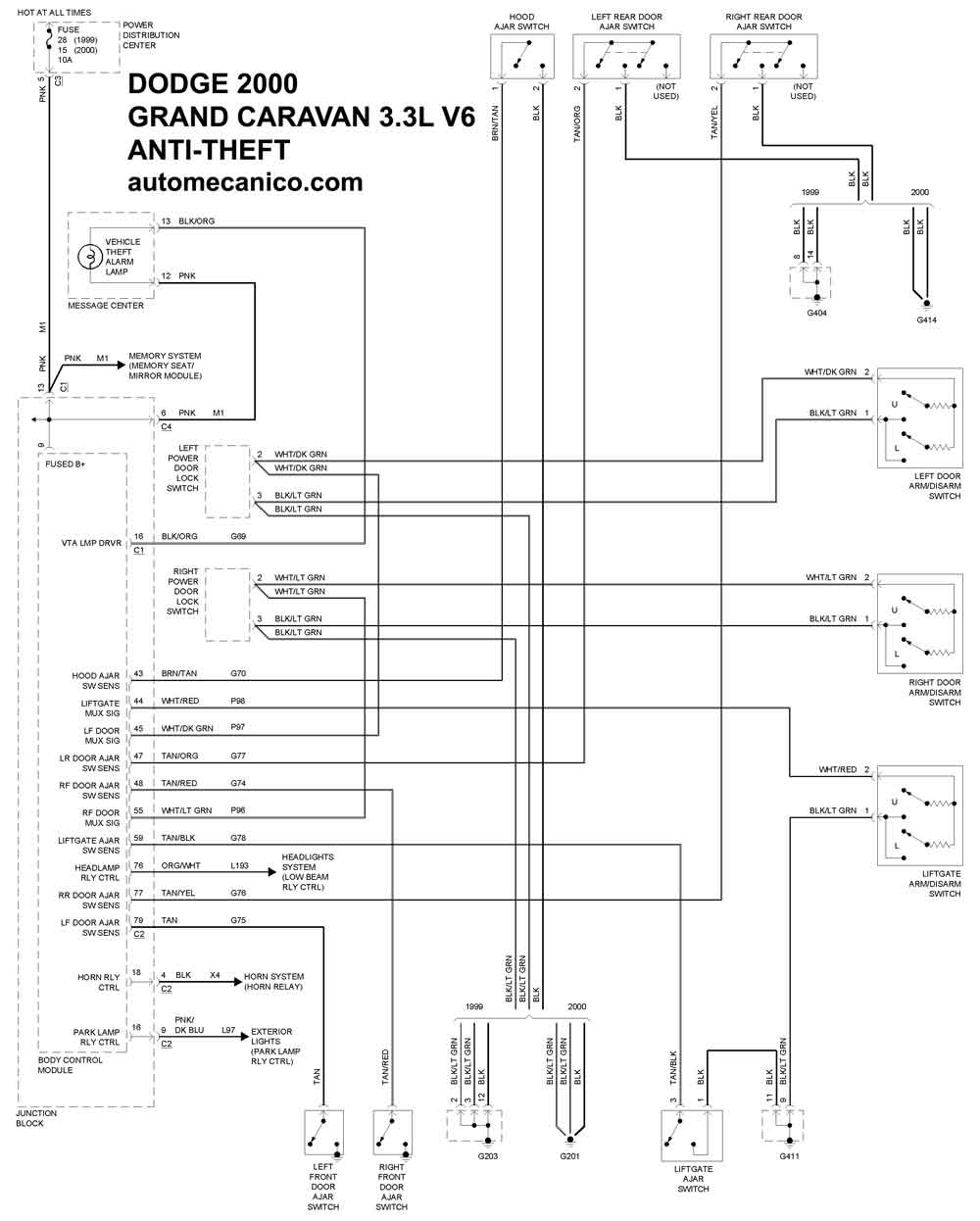

| 3.3L V6 Cil. | SIST. ANTIROBO |
| 3.8L V6 Cil. | SIST. ANTIROBO |
