Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] CHEVROLET 2000 - INDICE- |
| MODELO | DIAGRAMA |
| K3500 PICKUP | |

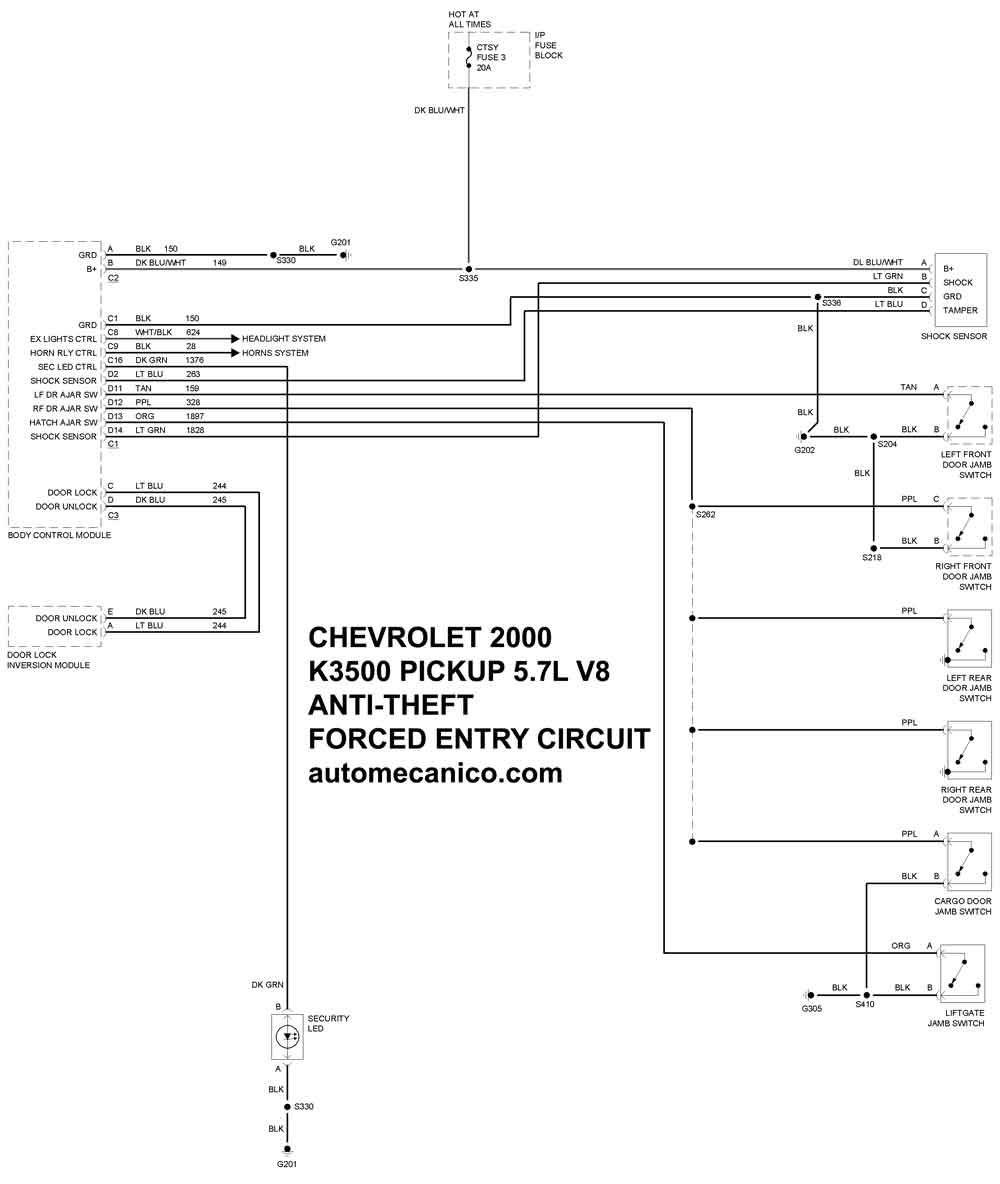

| 5.7L V8 Cil. | SIST. ANTIROBO Forced Entry Circuit. |

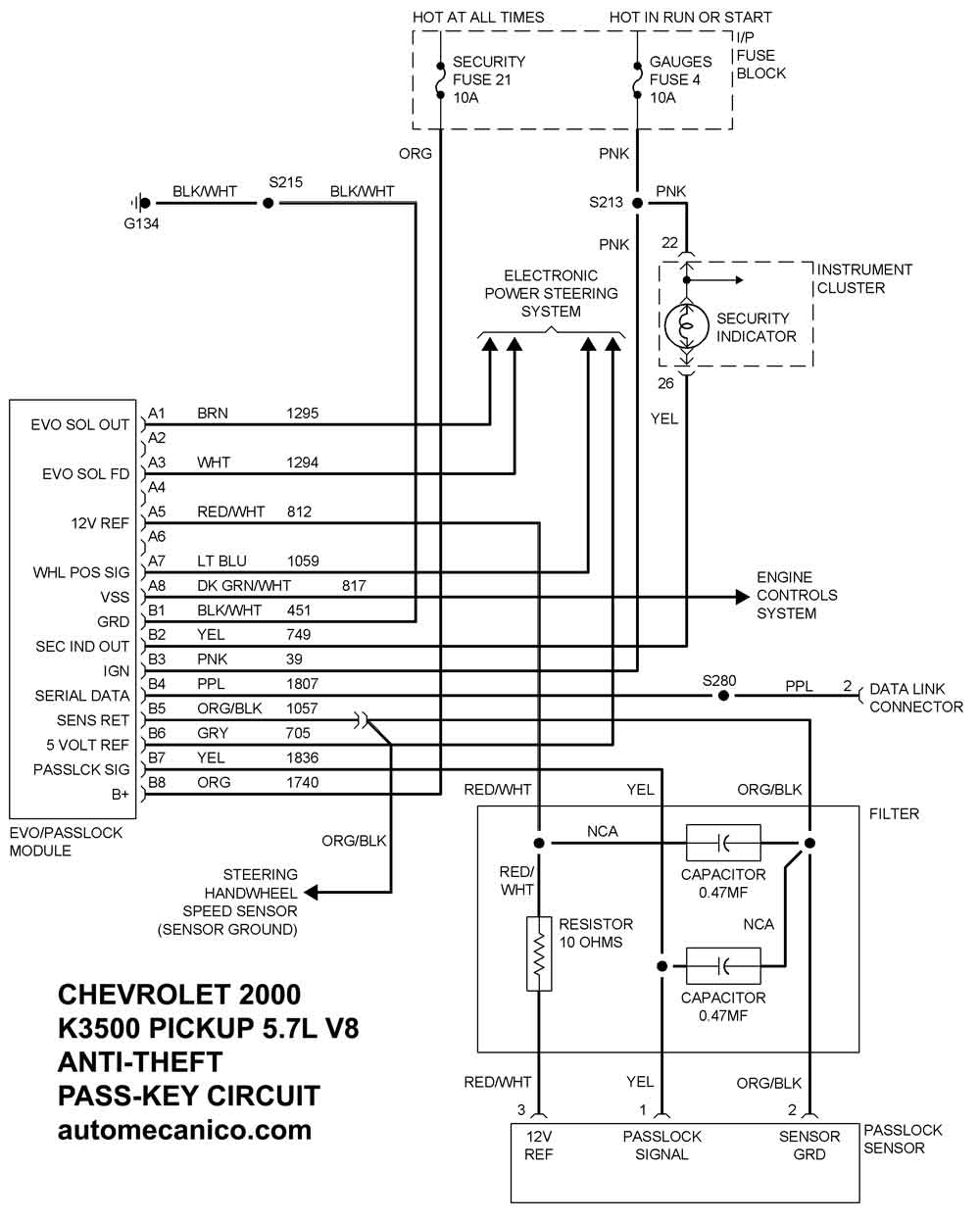

| 5.7L V8 Cil. | SIST. ANTIROBO Pass-key Circuit. |

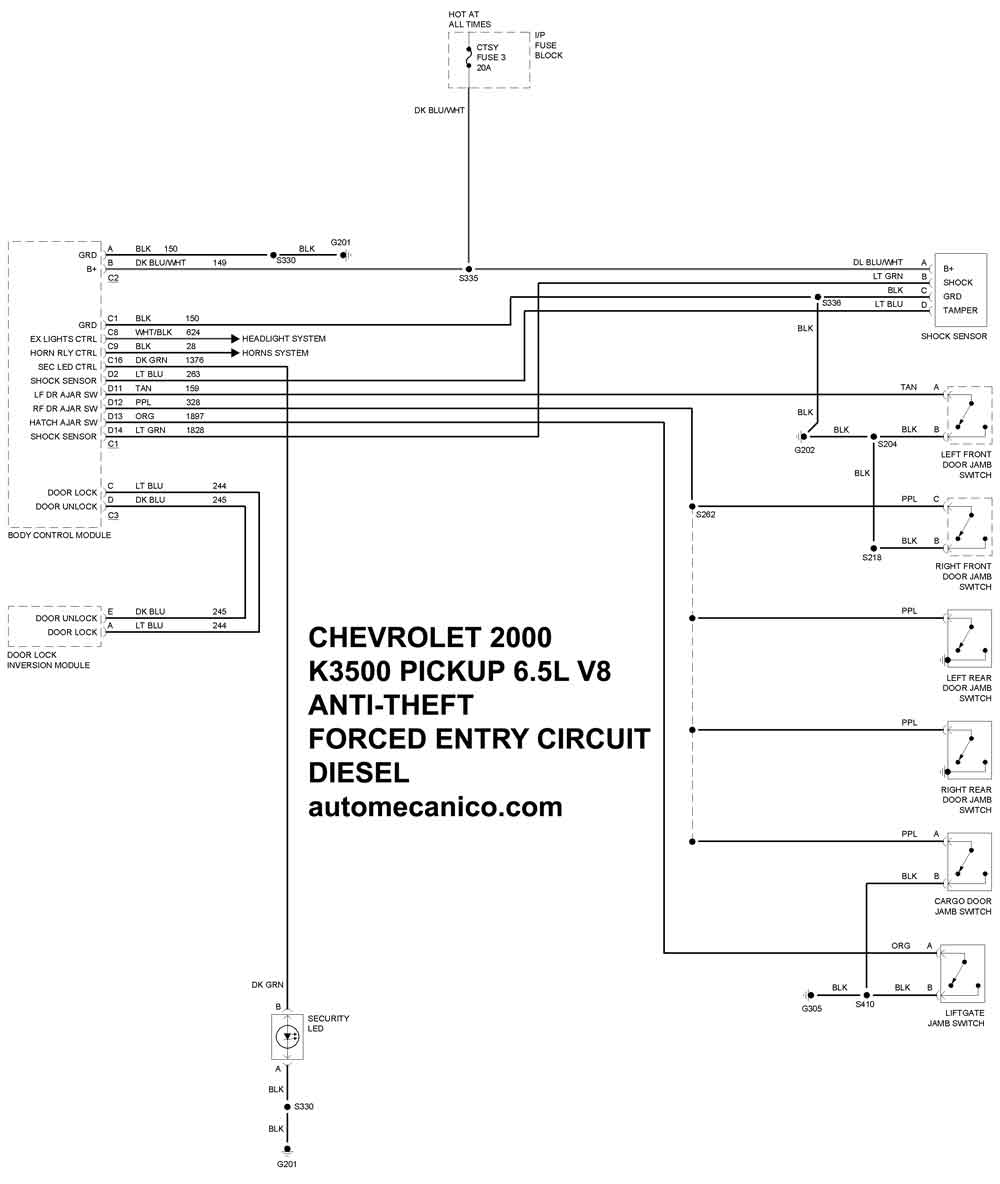

| 6.5L Diesel V8 Cil. | SIST. ANTIROBO Forced Entry Circuit. |

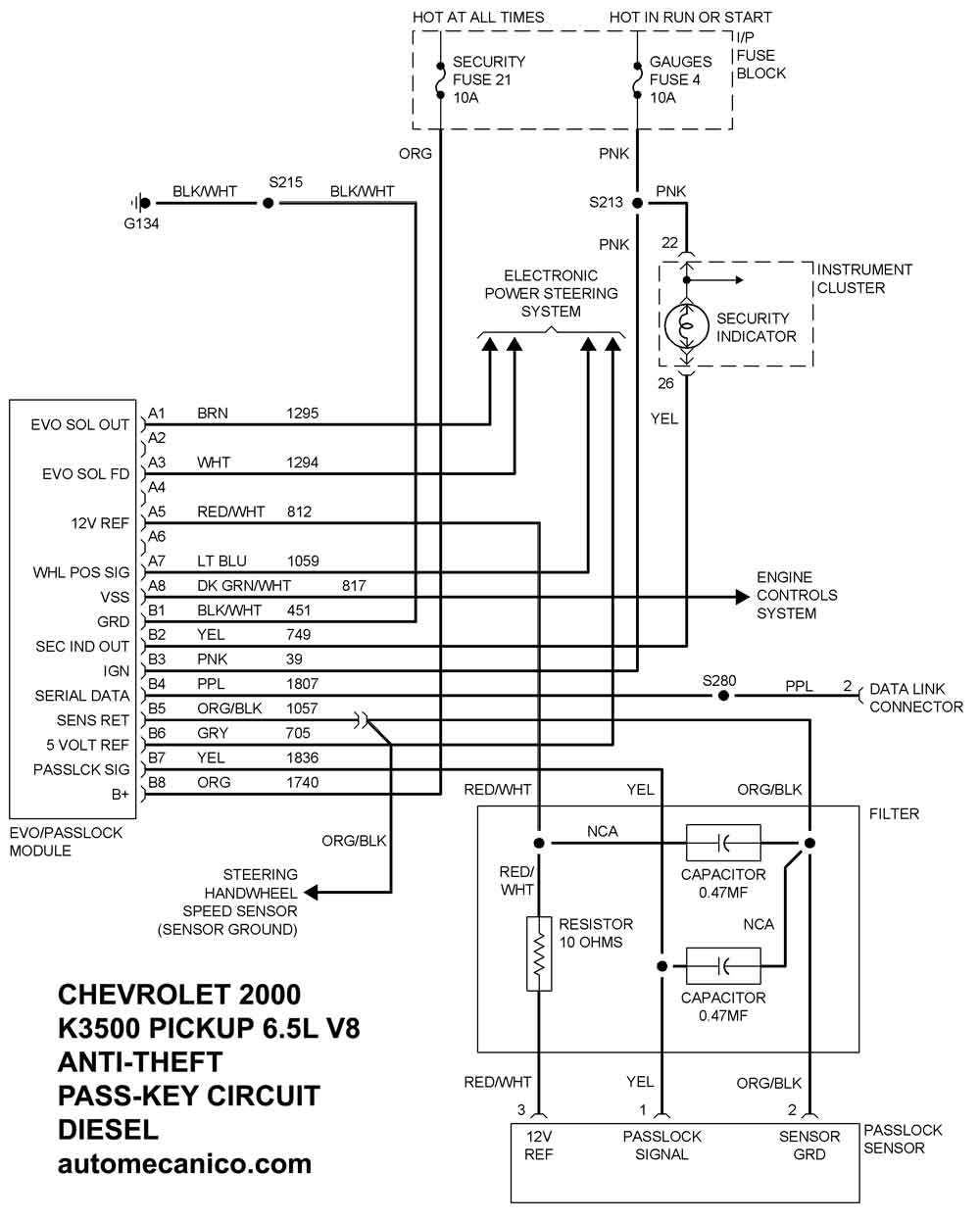

| 6.5L Diesel V8 Cil. | SIST. ANTIROBO Pass-key Circuit. |
| 7.4L V8 Cil. | SIST. ANTIROBO Forced Entry Circuit. |
| 7.4L V8 Cil. | SIST. ANTIROBO Pass-key Circuit. |
| LUMINA | |

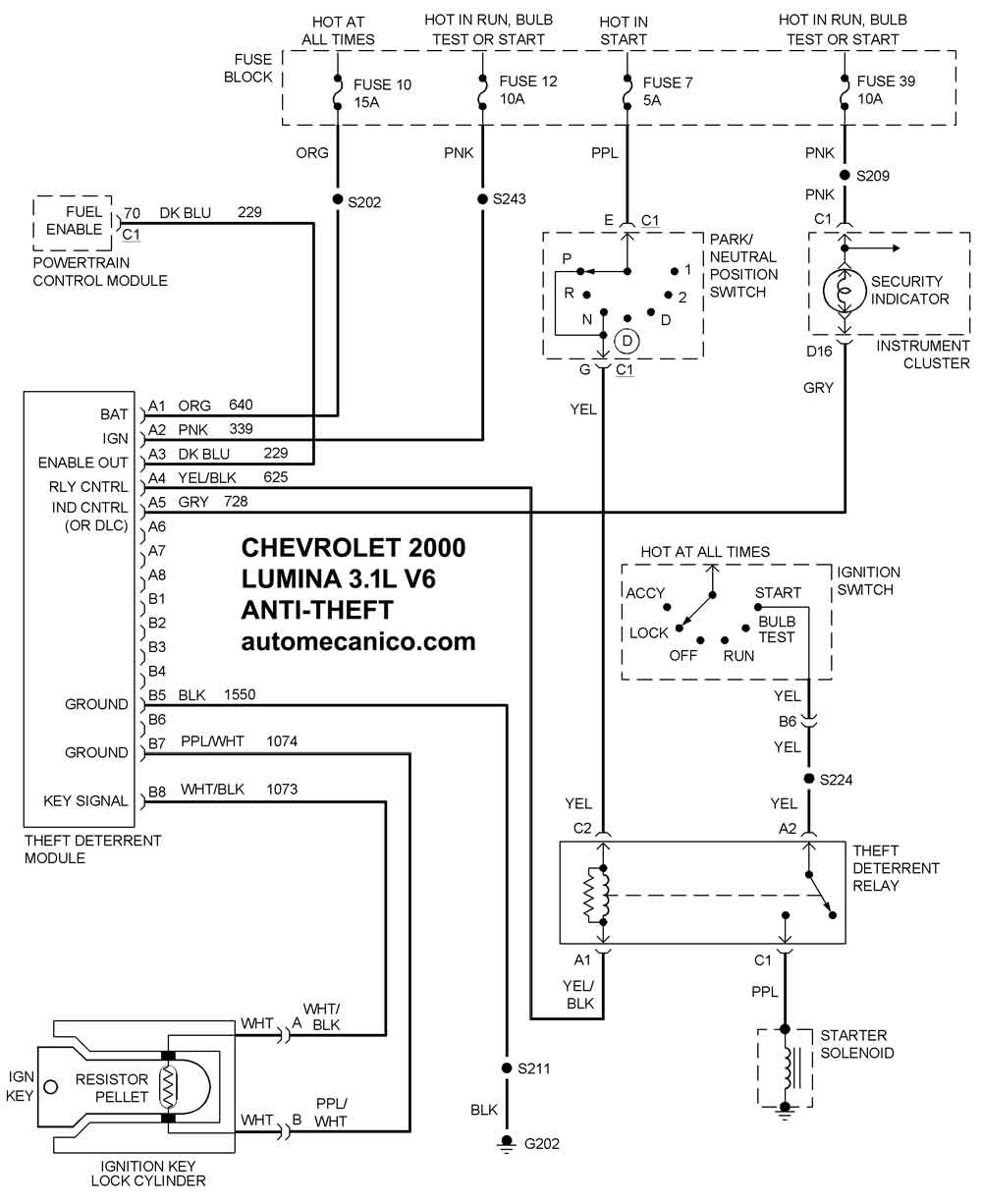

| 3.1L V6 Cil. | SIST. ANTIROBO |
| MALIBU | |

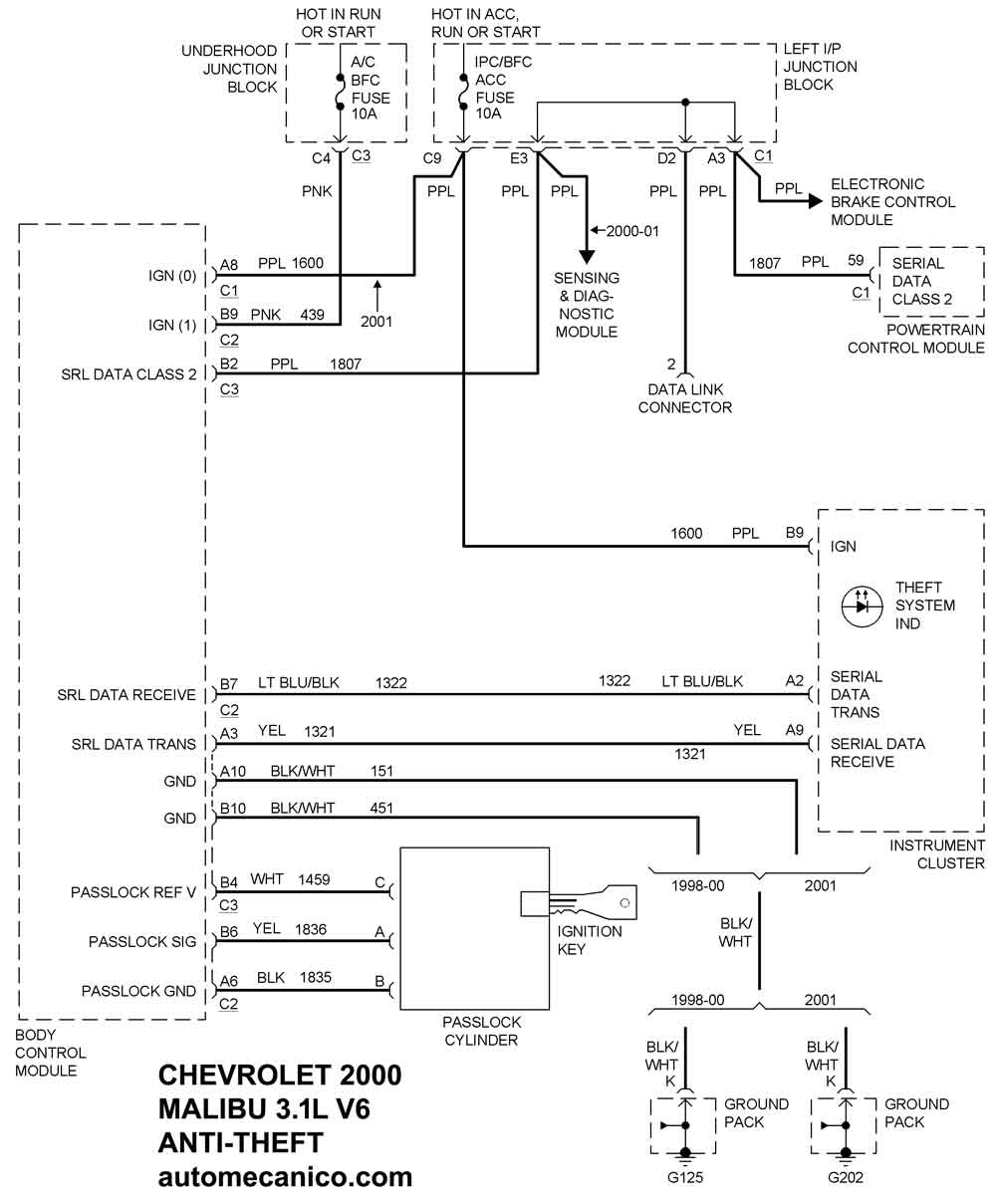

| 3.1L V6 Cil. | SIST. ANTIROBO |
| MONTE CARLO | |
| 3.4L V6 Cil. | SIST. ANTIROBO |

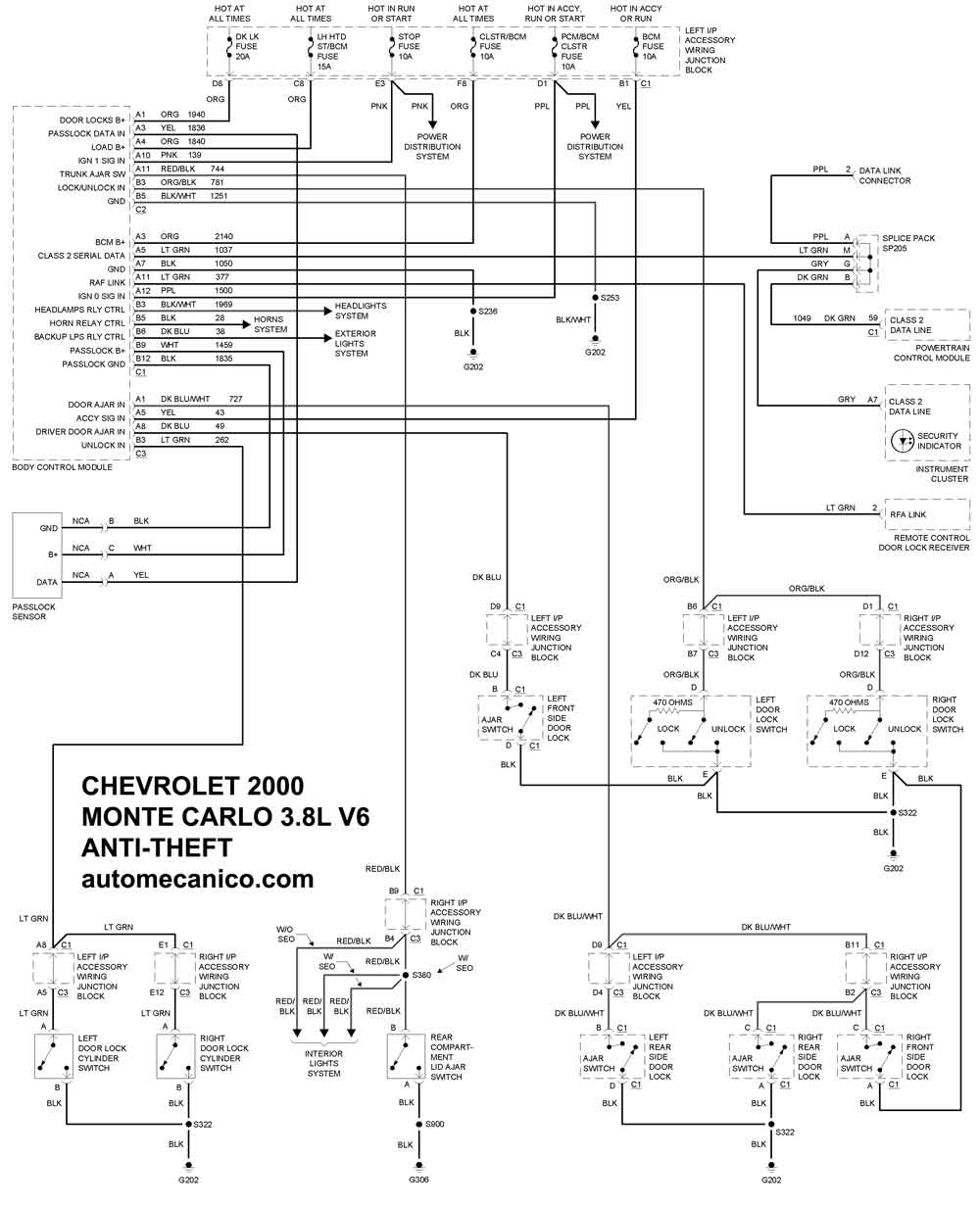

| 3.8L V6 Cil. | SIST. ANTIROBO |
