DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - TOYOTA

Diagramas TOYOTA Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - TOYOTA - 2000 -
YEAR MODELO DIAGRAMA
2000 TACOMA - 2.4L L4  Calif. 1/4 CONTROL DEL MOTOR
2000 TACOMA - 2.4L L4  2/4 CONTROL DEL MOTOR
2000 TACOMA - 2.4L L4 3/4 CONTROL DEL MOTOR

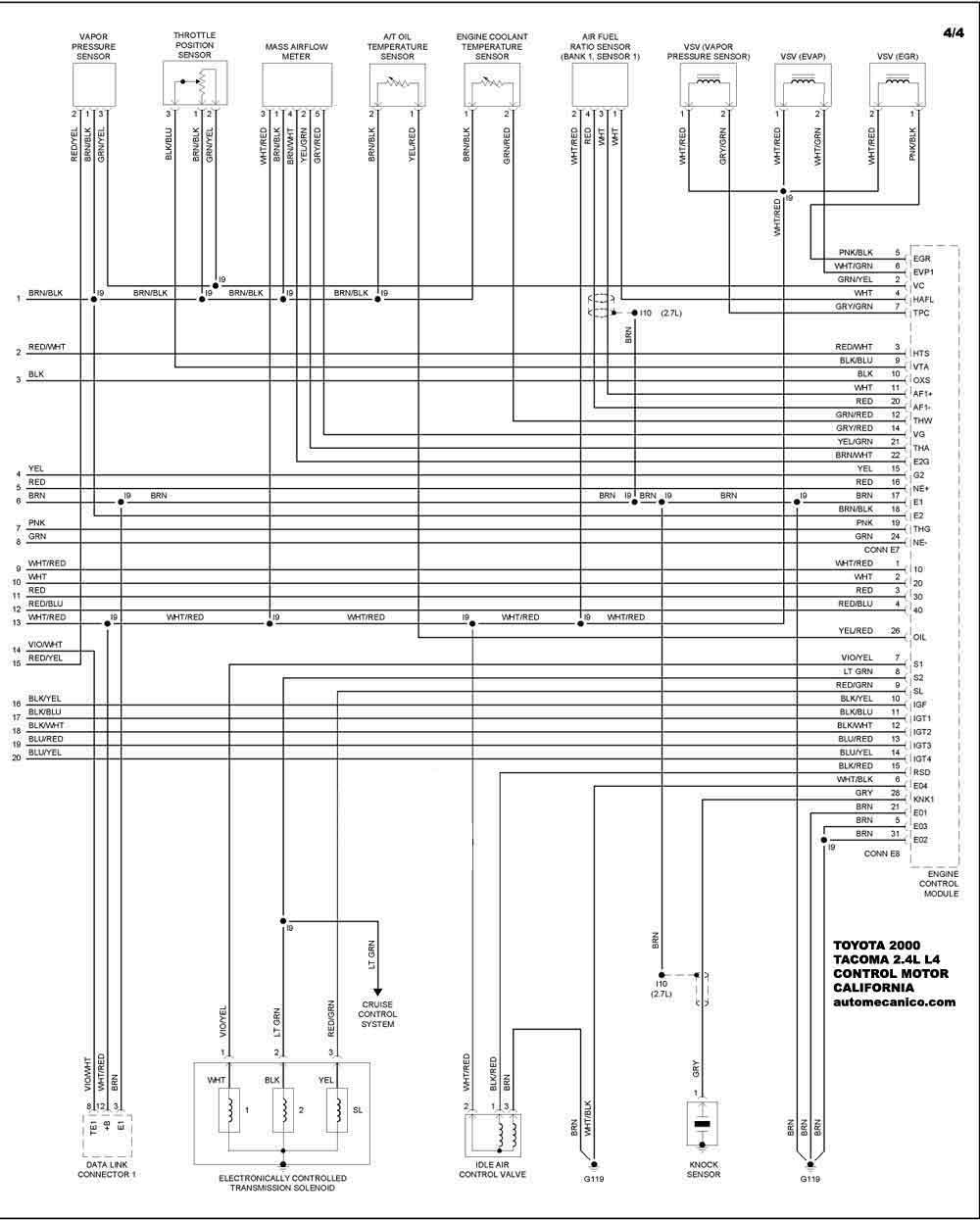

2000 TACOMA - 2.4L L4  4/4 CONTROL DEL MOTOR
2000 TACOMA - 2.4L L4 Except Calif. 1/3 CONTROL DEL MOTOR
2000 TACOMA - 2.4L L4  2/3 CONTROL DEL MOTOR
2000 TACOMA - 2.4L L4  3/3 CONTROL DEL MOTOR
2000 TACOMA - 2.7L L4  Calif. 1/4 CONTROL DEL MOTOR
2000 TACOMA - 2.7L L4  2/4 CONTROL DEL MOTOR
2000 TACOMA - 2.7L L4  3/4 CONTROL DEL MOTOR
2000 TACOMA - 2.7L L4  4/4 CONTROL DEL MOTOR
2000 TACOMA - 2.7L L4 Except Calif. 1/3 CONTROL DEL MOTOR
2000 TACOMA - 2.7L L4  2/3 CONTROL DEL MOTOR
2000 TACOMA - 2.7L L4  3/3 CONTROL DEL MOTOR
2000 TACOMA - 3.4L V6 Calif. 1/4 CONTROL DEL MOTOR
2000 TACOMA - 3.4L V6 2/4 CONTROL DEL MOTOR
2000 TACOMA - 3.4L V6 3/4 CONTROL DEL MOTOR
2000 TACOMA - 3.4L V6 4/4 CONTROL DEL MOTOR
