Diagramas TOYOTA Control del motor: Circuito electrico - Esquemas - Graphics - 2000 - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - TOYOTA - 2000 - |
| YEAR | MODELO | DIAGRAMA |
| 2000 | 4 RUNNER - 2.7L L4 CIL 1/5 | CONTROL DEL MOTOR |

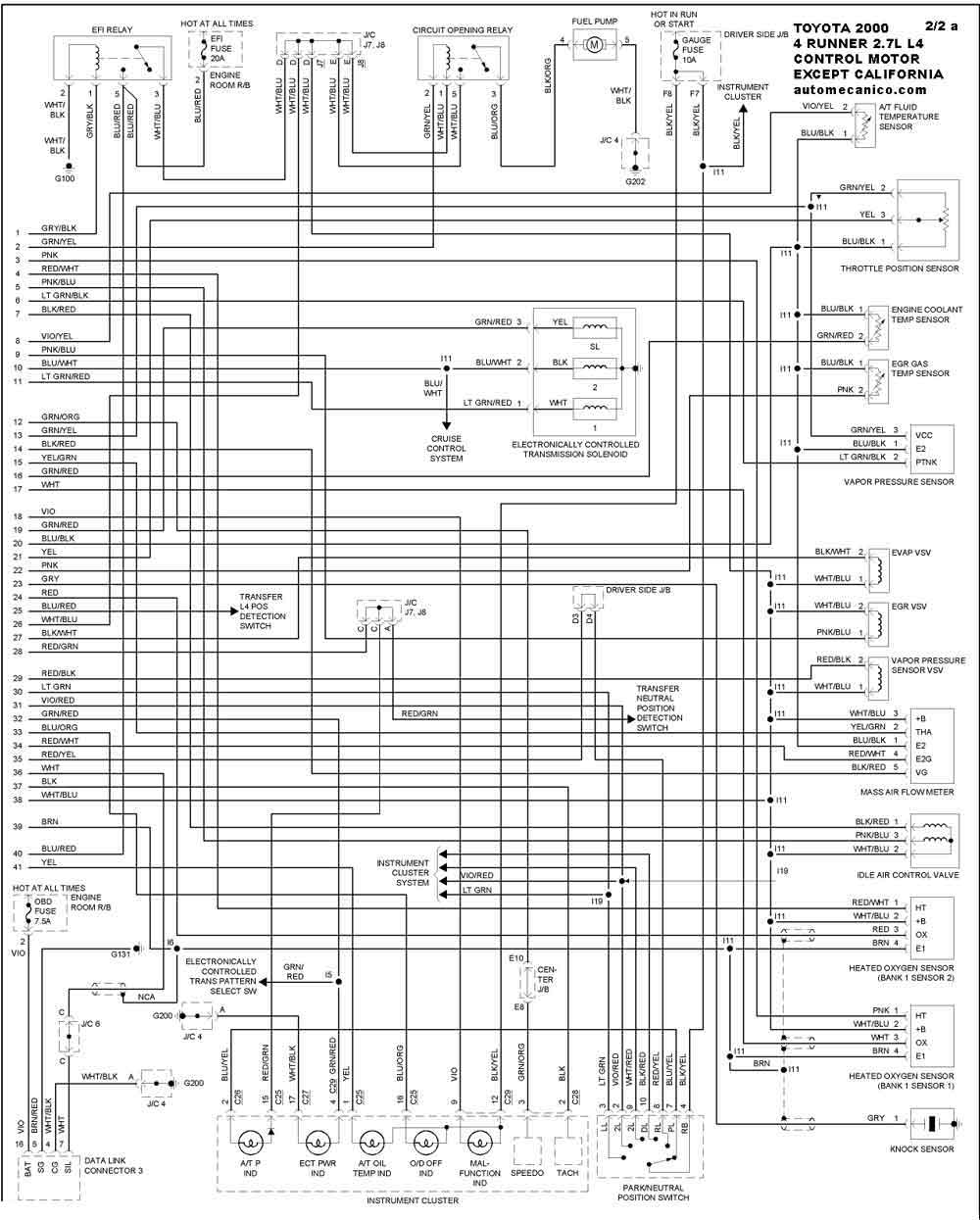

| 2000 | 4 RUNNER - 2.7L L4 CIL 2/5 | CONTROL DEL MOTOR |
| 2000 | 4 RUNNER - 2.7L L4 CIL 3/5 | CONTROL DEL MOTOR |
| 2000 | 4 RUNNER - 2.7L L4 CIL 4/5 | CONTROL DEL MOTOR |
| 2000 | 4 RUNNER - 2.7L L4 CIL 5/5 | CONTROL DEL MOTOR |
| 2000 | 4 RUNNER - 3.4L V6 1/4 | CONTROL DEL MOTOR |
| 2000 | 4 RUNNER - 3.4L V6 2/4 | CONTROL DEL MOTOR |
| 2000 | 4 RUNNER - 3.4L V6 3/4 | CONTROL DEL MOTOR |
| 2000 | 4 RUNNER - 3.4L V6 4/4 | CONTROL DEL MOTOR |
| 2000 | AVALON - 3.0L V6 1/4 | CONTROL DEL MOTOR |
| 2000 | AVALON - 3.0L V6 2/4 | CONTROL DEL MOTOR |
| 2000 | AVALON - 3.0L V6 3/4 | CONTROL DEL MOTOR |

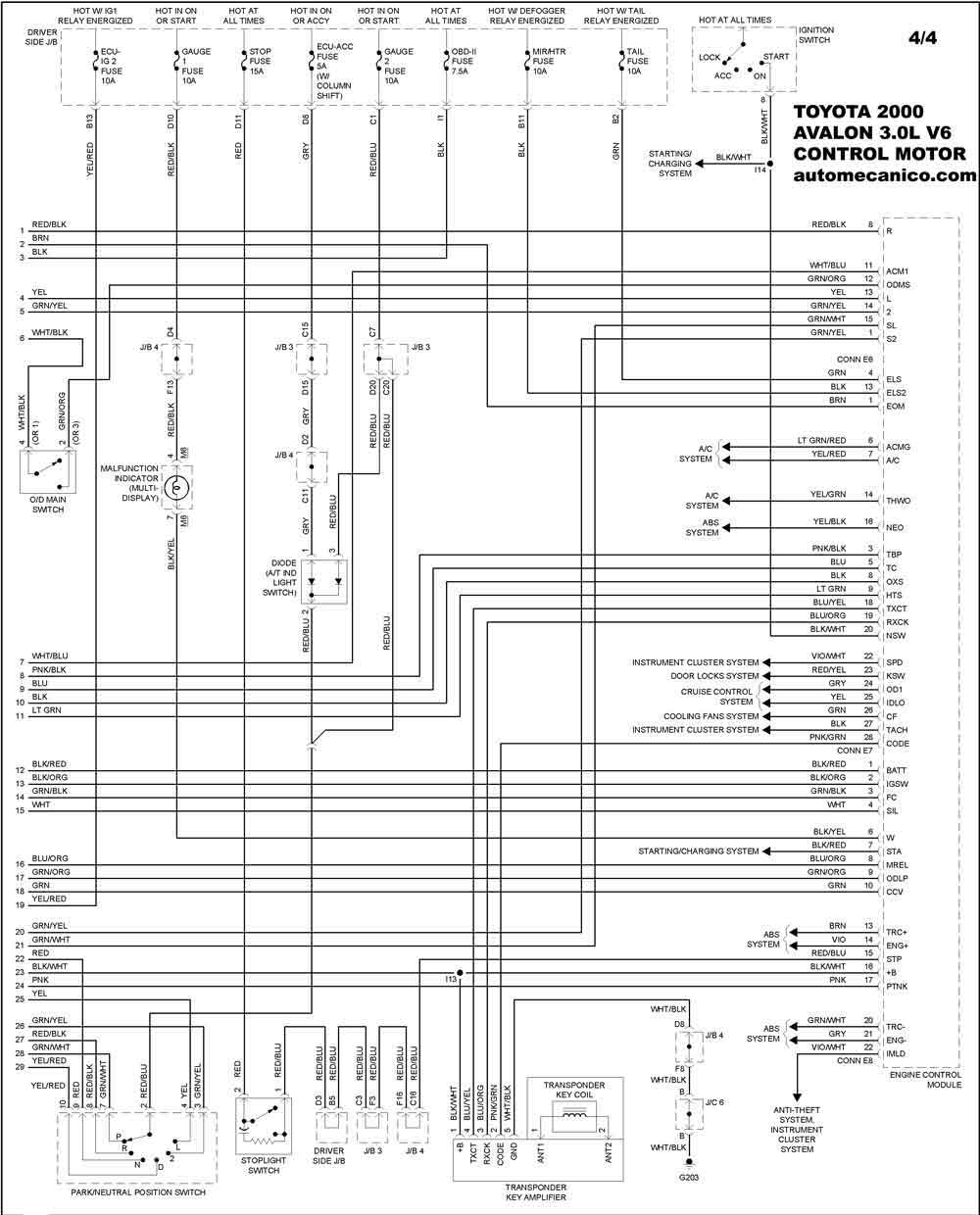

| 2000 | AVALON - 3.0L V6 4/4 | CONTROL DEL MOTOR |
