DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - SATURN

Diagramas SATURN Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - SATURN - 2000 -
YEAR MODELO DIAGRAMA
2000 LS - 2.2L L4  1/4 CONTROL DEL MOTOR
2000 LS - 2.2L L4  2/4 CONTROL DEL MOTOR
2000 LS - 2.2L L4  3/4 CONTROL DEL MOTOR
2000 LS - 2.2L L4  4/4 CONTROL DEL MOTOR
2000 LS1 - 2.2L L4  1/4 CONTROL DEL MOTOR
2000 LS1 - 2.2L L4  2/4 CONTROL DEL MOTOR
2000 LS1 - 2.2L L4  3/4 CONTROL DEL MOTOR
2000 LS1 - 2.2L L4  4/4 CONTROL DEL MOTOR
2000 LS2 - 3.0L V6 . 1/3 CONTROL DEL MOTOR
2000 LS2 - 3.0L V6 . 2/3 CONTROL DEL MOTOR
2000 LS2 - 3.0L V6 . 3/3 CONTROL DEL MOTOR

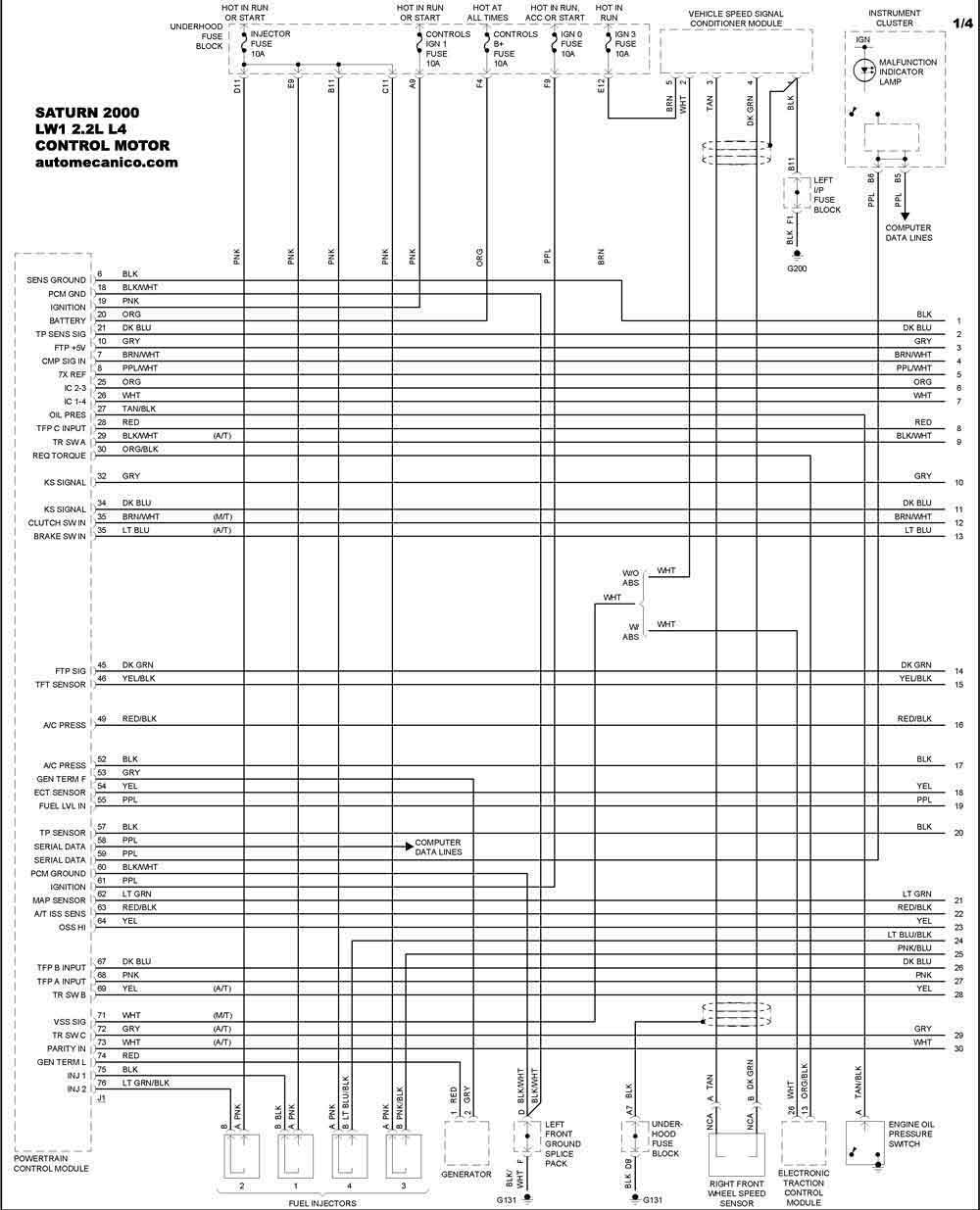

2000 LW1 - 2.2L L4  1/4 CONTROL DEL MOTOR
2000 LW1 - 2.2L L4  2/4 CONTROL DEL MOTOR
2000 LW1 - 2.2L L4  3/4 CONTROL DEL MOTOR

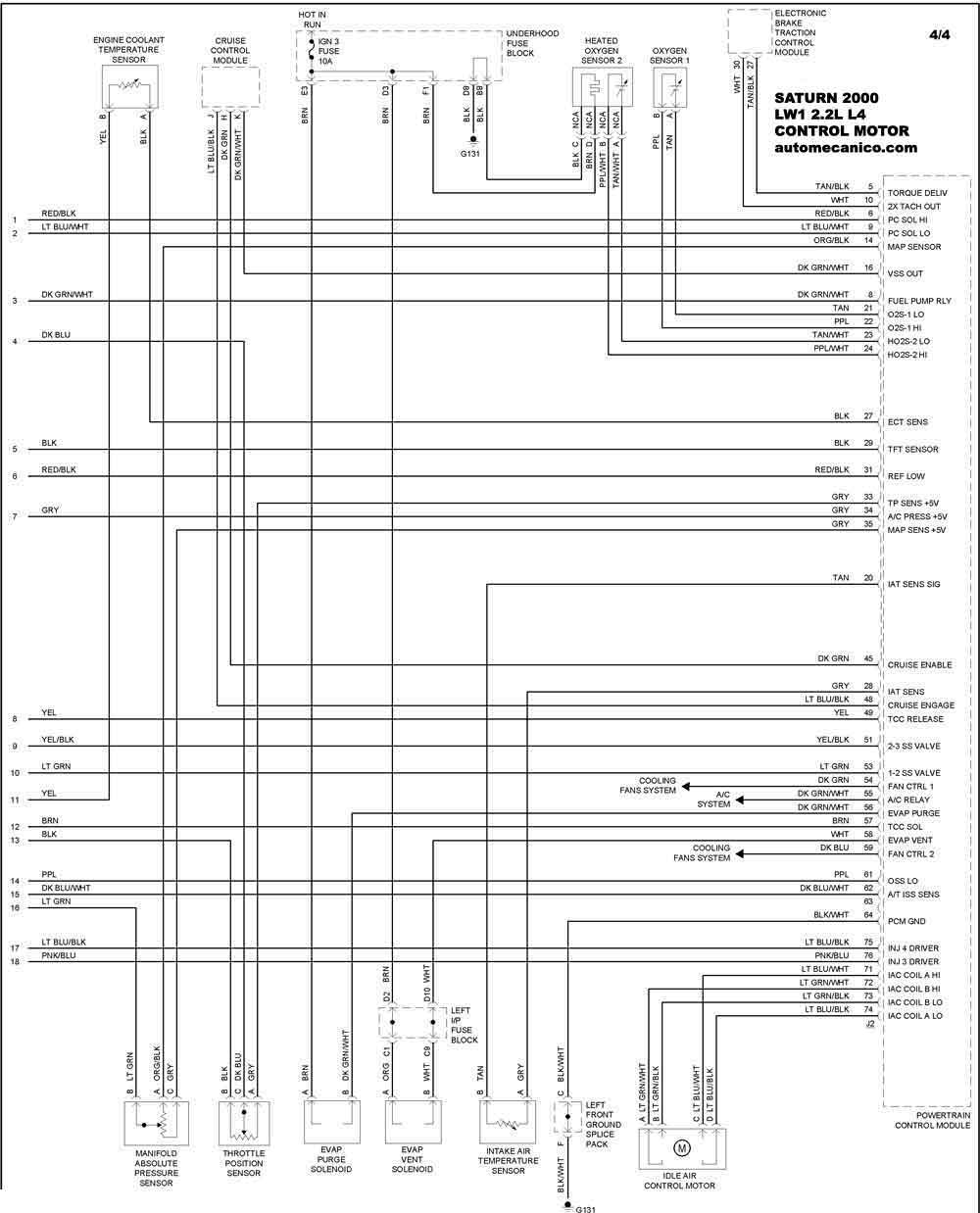

2000 LW1 - 2.2L L4 4/4 CONTROL DEL MOTOR
2000 LW2 - 3.0L V6  1/3 CONTROL DEL MOTOR
2000 LW2 - 3.0L V6  2/3 CONTROL DEL MOTOR
2000 LW2 - 3.0L V6  3/3 CONTROL DEL MOTOR
