Diagramas PONTIAC Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - PONTIAC - 2000 -
YEAR MODELO DIAGRAMA
2000 GRAND AM - 2.4L 4 CIL 1/3 CONTROL DEL MOTOR
2000 GRAND AM - 2.4L 4 CIL 2/3 CONTROL DEL MOTOR
2000 GRAND AM - 2.4L 4 CIL 3/3 CONTROL DEL MOTOR
2000 GRAND AM - 3.4L V6  1/3 CONTROL DEL MOTOR
2000 GRAND AM - 3.4L V6  2/3 CONTROL DEL MOTOR
2000 GRAND AM - 3.4L V6  3/3 CONTROL DEL MOTOR
2000 GRAND PRIX - 3.8L V6  1/4 CONTROL DEL MOTOR
2000 GRAND PRIX - 3.8L V6  2/4 CONTROL DEL MOTOR
2000 GRAND PRIX - 3.8L V6  3/4 CONTROL DEL MOTOR
2000 GRAND PRIX - 3.8L V6  4/4 CONTROL DEL MOTOR

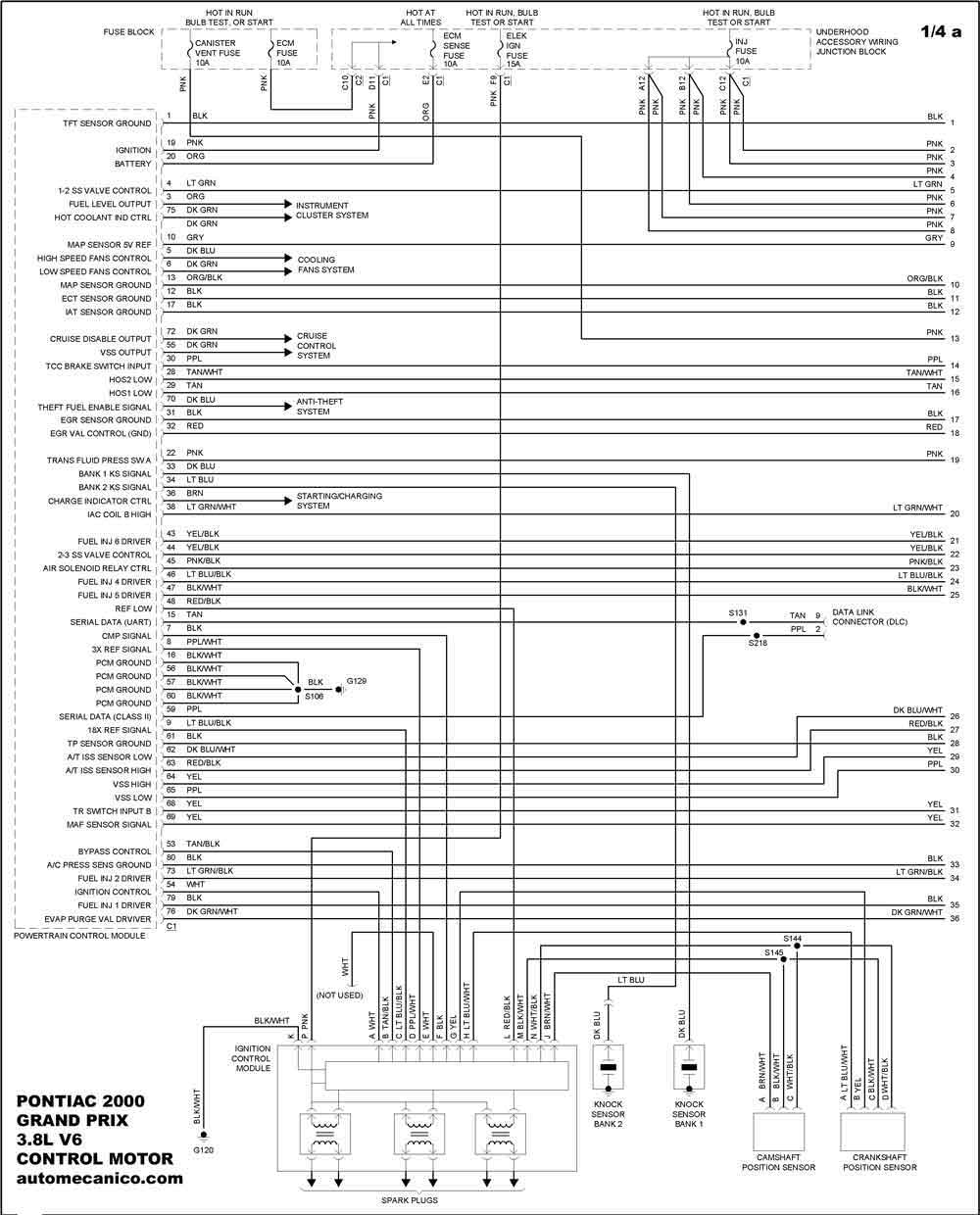

2000 GRAND PRIX - 3.8L  V6 [S. Charger]  1/4 a CONTROL DEL MOTOR
2000 GRAND PRIX - 3.8L  V6  2/4 a CONTROL DEL MOTOR
2000 GRAND PRIX - 3.8L  V6  3/4 a CONTROL DEL MOTOR
2000 GRAND PRIX - 3.8L  V6  4/4 a CONTROL DEL MOTOR
