Diagramas MITSUBISHI Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - MITSUBISHI - 2000 -
YEAR MODELO DIAGRAMA
2000 MONTERO - 3.5L V6  Calif. 1/3 CONTROL DEL MOTOR
2000 MONTERO - 3.5L V6  2/3 CONTROL DEL MOTOR

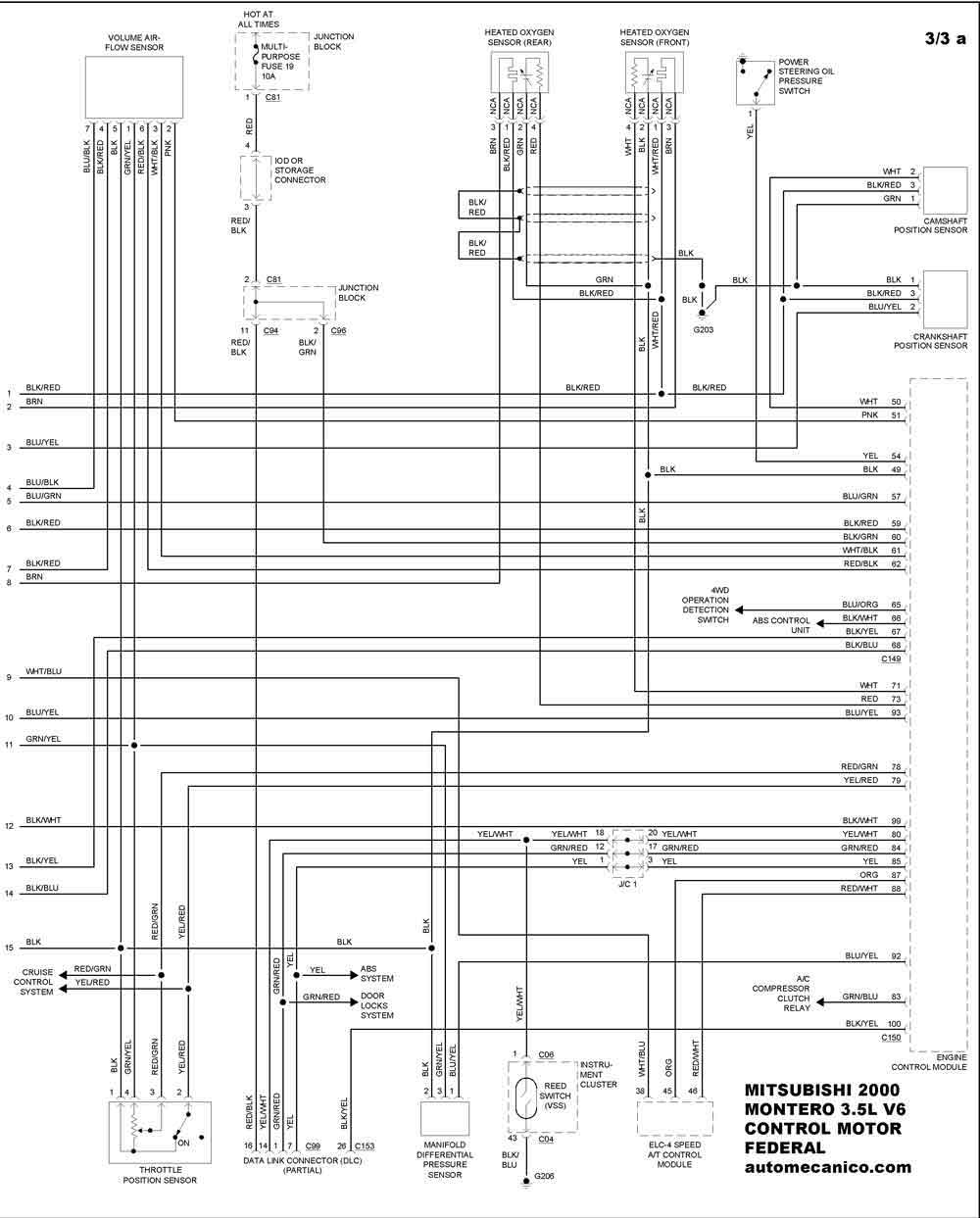

2000 MONTERO - 3.5L V6  3/3 CONTROL DEL MOTOR
2000 MONTERO - 3.5L V6  Fed. 1/3 CONTROL DEL MOTOR
2000 MONTERO - 3.5L V6  2/3 CONTROL DEL MOTOR
2000 MONTERO - 3.5L V6  3/3 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.0L V6 Calif. 1/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.0L V6 2/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.0L V6 3/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.0L V6 4/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.0L V6 Fed.. 1/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.0L V6 2/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.0L V6 2/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.0L V6 2/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.5L V6 Calif. 1/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.5L V6 2/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.5L V6 3/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.5L V6 4/4 CONTROL DEL MOTOR

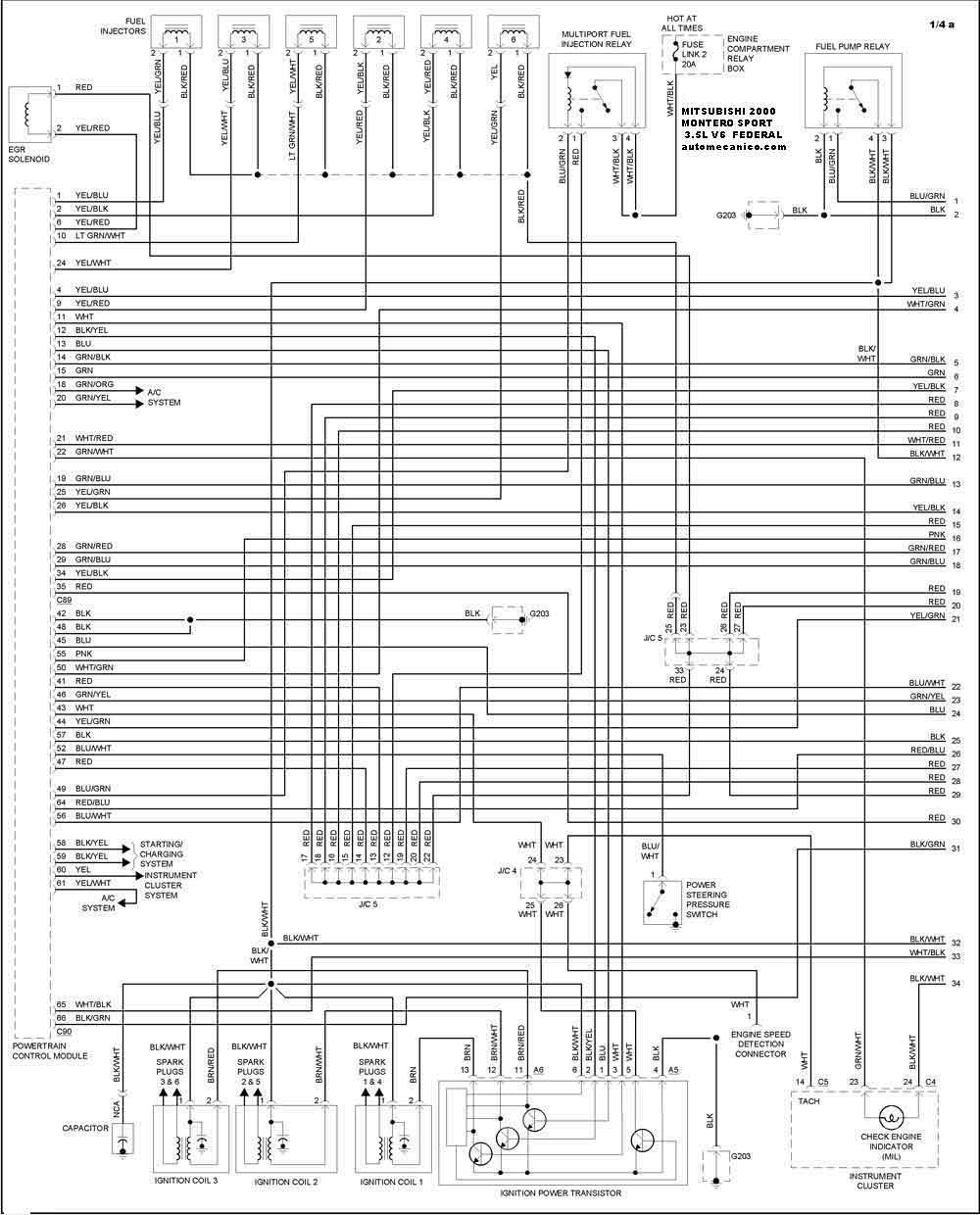

2000 MONTERO SPORT - 3.5L V6 Fed. 1/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.5L V6 2/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.5L V6 3/4 CONTROL DEL MOTOR
2000 MONTERO SPORT - 3.5L V6 4/4 CONTROL DEL MOTOR
