| DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - MERCURY |
Diagramas MERCURY Control del motor: Circuito electrico - Esquemas - Graphics - 2000 - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - MERCURY - 2000 - |
| YEAR | MODELO | DIAGRAMA |

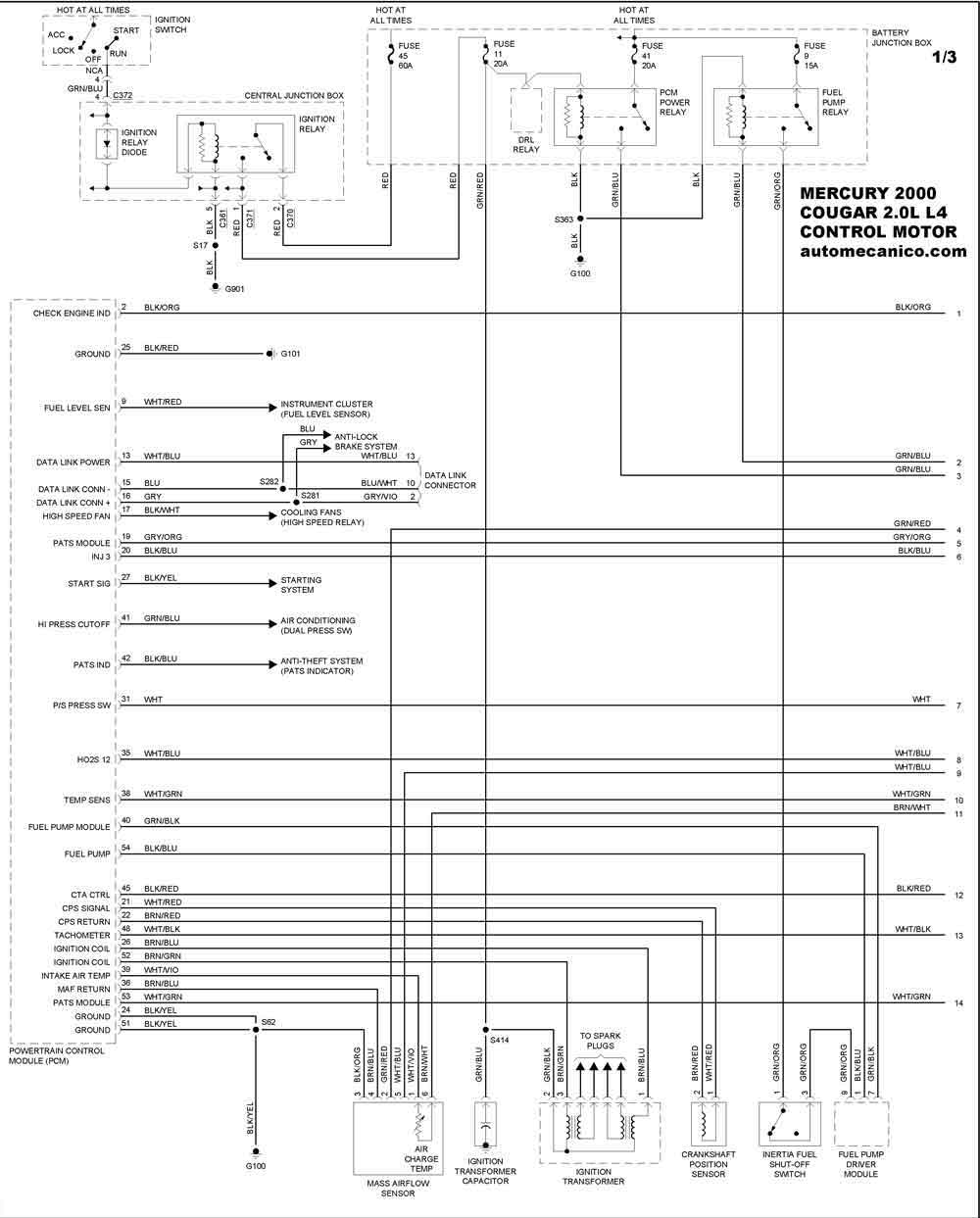

| 2000 | COUGAR - 2.0L 4 CIL 1/3 | CONTROL DEL MOTOR |
| 2000 | COUGAR - 2.0L 4 CIL 2/3 | CONTROL DEL MOTOR |
| 2000 | COUGAR - 2.0L 4 CIL 3/3 | CONTROL DEL MOTOR |
| 2000 | COUGAR 2.5L V6 1/3 | CONTROL DEL MOTOR |
| 2000 | COUGAR 2.5L V6 2/3 | CONTROL DEL MOTOR |
| 2000 | COUGAR 2.5L V6 3/3 | CONTROL DEL MOTOR |
| 2000 | GRAND MARQUIS 4.6L V8 1/4 | CONTROL DEL MOTOR |
| 2000 | GRAND MARQUIS 4.6L V8 2/4 | CONTROL DEL MOTOR |
| 2000 | GRAND MARQUIS 4.6L V8 3/4 | CONTROL DEL MOTOR |

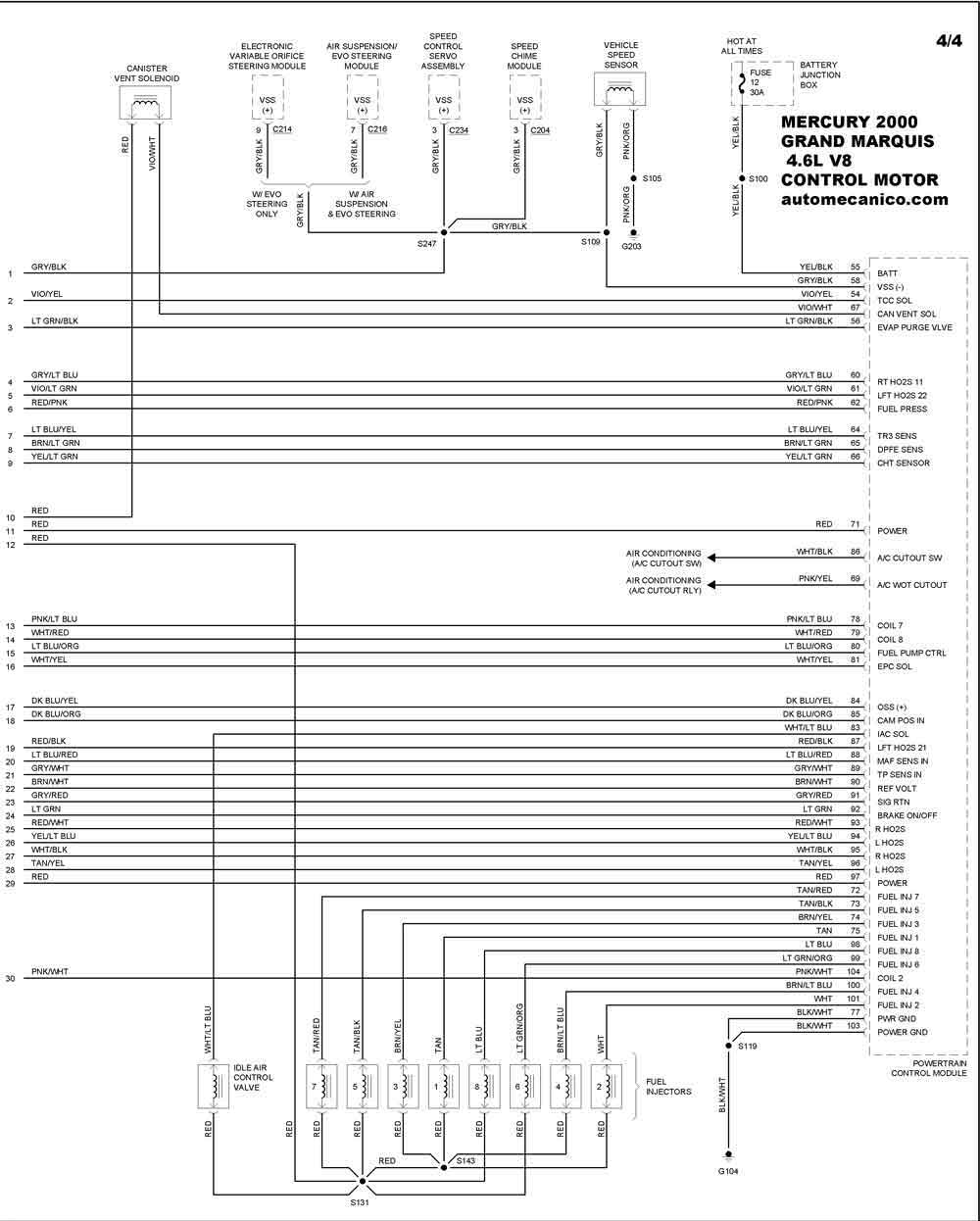

| 2000 | GRAND MARQUIS 4.6L V8 4/4 | CONTROL DEL MOTOR |
| Volver al listado principal |
