DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - MAZDA |
Diagramas MAZDA Control del motor: Circuito electrico - Esquemas - Graphics - 2000 - |
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - MAZDA - 2000 - |
YEAR | MODELO | DIAGRAMA |
2000 | 626 - 2.0L 4 Cil. 1/3 | CONTROL DEL MOTOR |
2000 | 626 - 2.0L 4 Cil. 2/3 | CONTROL DEL MOTOR |
2000 | 626 - 2.0L 4 Cil. 3/3 | CONTROL DEL MOTOR |
2000 | B2500 - 2.5L L4 Cil. 1/4 | CONTROL DEL MOTOR |
2000 | B2500 - 2.5L L4 Cil. 2/4 | CONTROL DEL MOTOR |
2000 | B2500 - 2.5L L4 Cil. 3/4 | CONTROL DEL MOTOR |
2000 | B2500 - 2.5L L4 Cil. 4/4 | CONTROL DEL MOTOR |
2000 | B3000 - 3.0L V6 . 1/4 | CONTROL DEL MOTOR |
2000 | B3000 - 3.0L V6 . 2/4 | CONTROL DEL MOTOR |
2000 | B3000 - 3.0L V6 . 3/4 | CONTROL DEL MOTOR |
2000 | B3000 - 3.0L V6 . 4/4 | CONTROL DEL MOTOR |

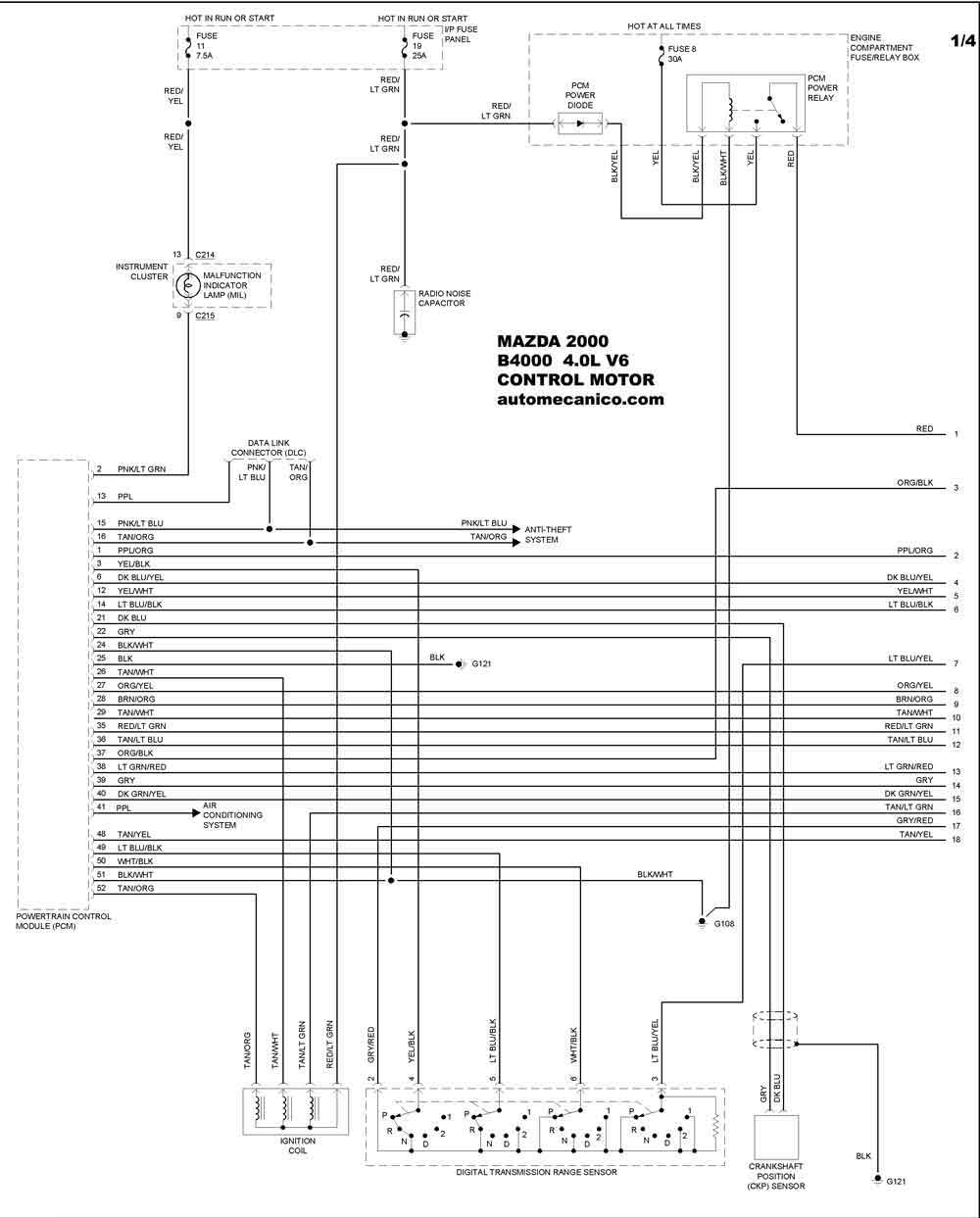

2000 | B4000 - 4.0L V6 1/4 | CONTROL DEL MOTOR |

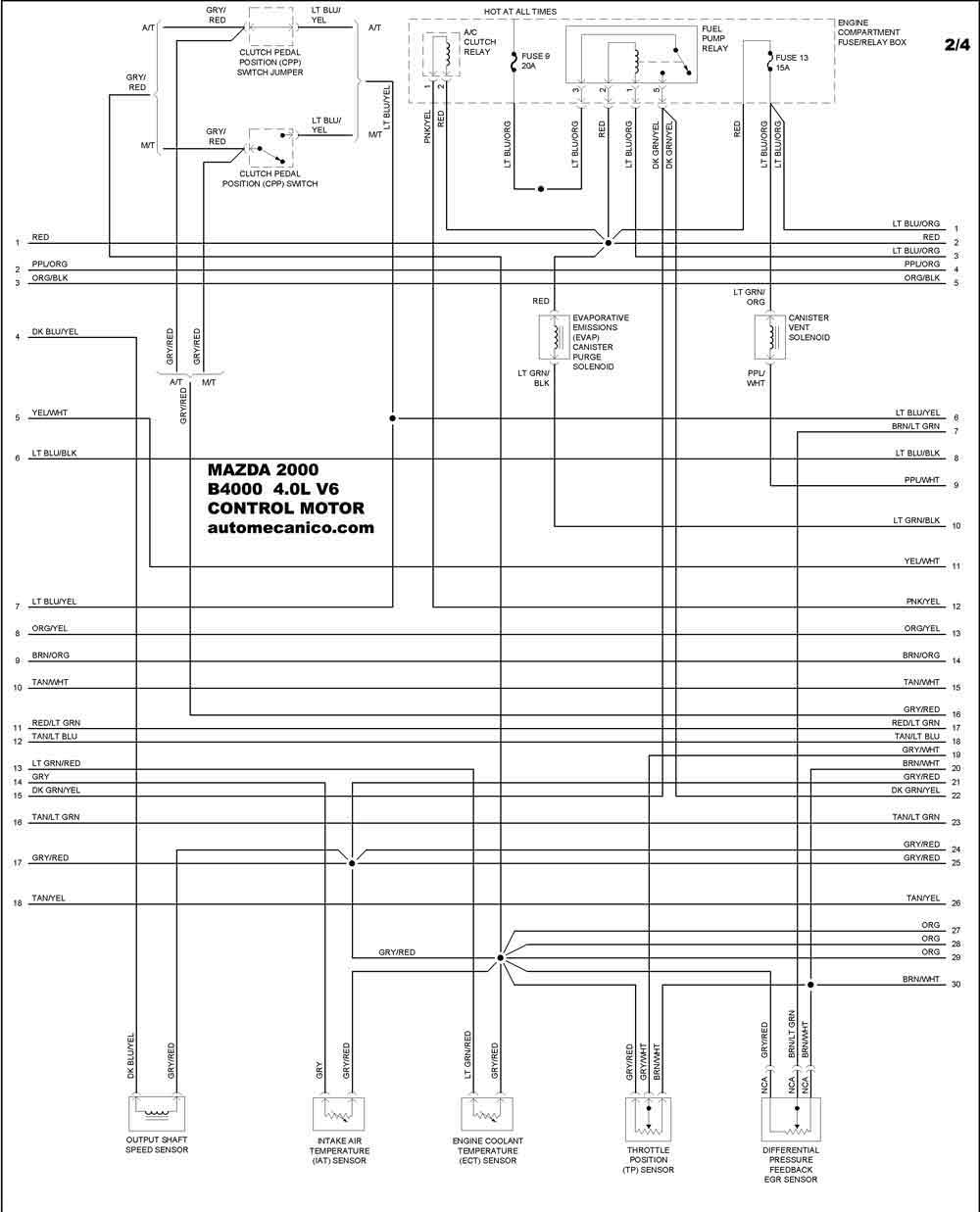

2000 | B4000 - 4.0L V6 2/4 | CONTROL DEL MOTOR |
2000 | B4000 - 4.0L V6 3/4 | CONTROL DEL MOTOR |
2000 | B4000 - 4.0L V6 4/4 | CONTROL DEL MOTOR |
2000 | MIATA - 1.8L L4 Cil. 1/3 | CONTROL DEL MOTOR |
2000 | MIATA - 1.8L L4 Cil. 2/3 | CONTROL DEL MOTOR |
2000 | MIATA - 1.8L L4 Cil. 3/3 | CONTROL DEL MOTOR |
