| DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - HONDA |
Diagramas HONDA Control del motor: Circuito electrico - Esquemas - Graphics - 2000 - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - HONDA - 2000 - |
| YEAR | MODELO | DIAGRAMA |
| 2000 | ACCORD 2.3L L4 -sin ultra low emission 1/3 | CONTROL DEL MOTOR |

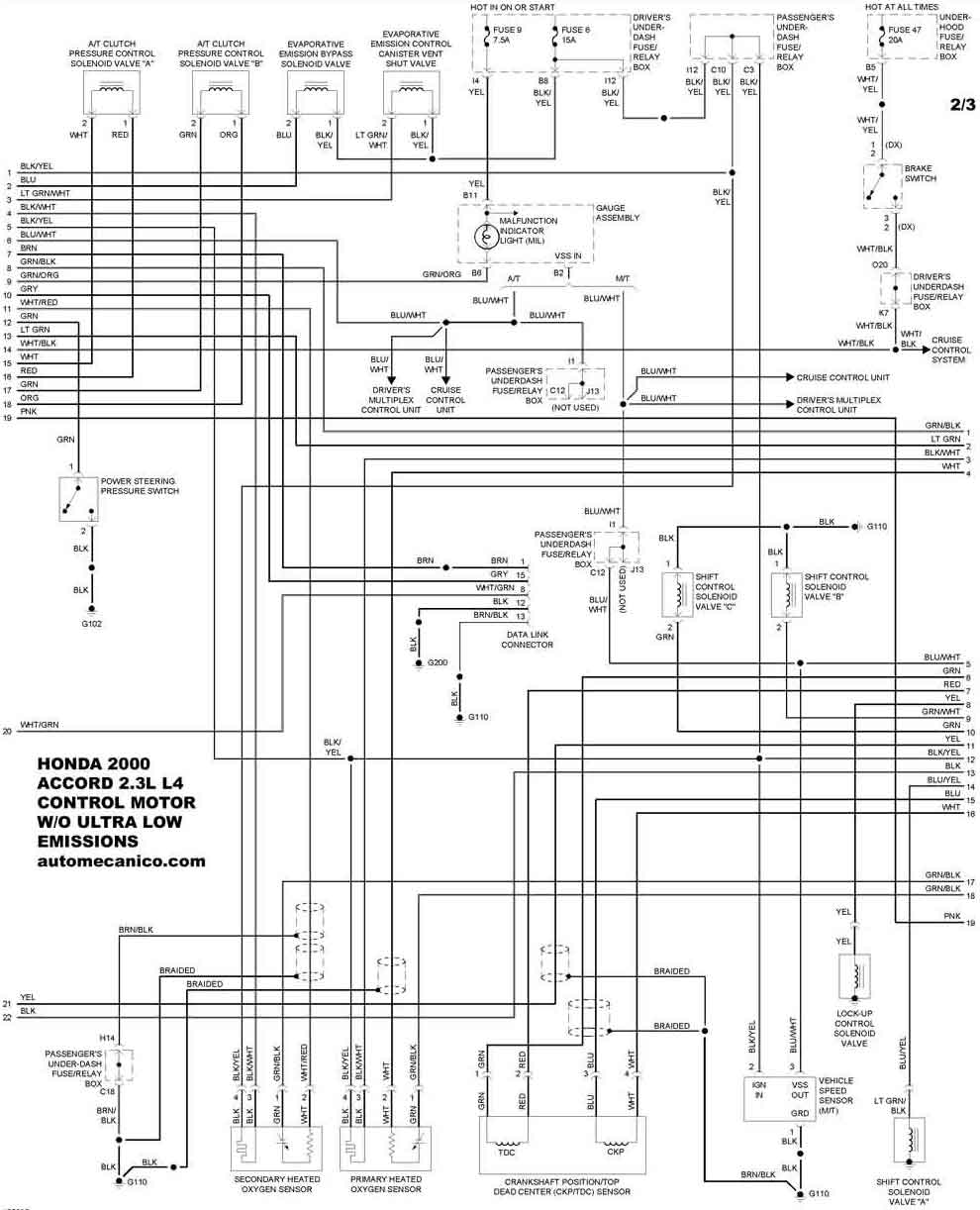

| 2000 | ACCORD 2.3L L4 -sin ultra low emission 2/3 | CONTROL DEL MOTOR |
| 2000 | ACCORD 2.3L L4 -sin ultra low emission 3/3 | CONTROL DEL MOTOR |
| 2000 | ACCORD 2.3L L4 -con ultra low emission 1/3 | CONTROL DEL MOTOR |
| 2000 | ACCORD 2.3L L4 -con ultra low emission 2/3 | CONTROL DEL MOTOR |
| 2000 | ACCORD 2.3L L4 -con ultra low emission 3/3 | CONTROL DEL MOTOR |
| 2000 | ACCORD 3.0L V6 CIL 1/3 | CONTROL DEL MOTOR |
| 2000 | ACCORD 3.0L V6 CIL 2/3 | CONTROL DEL MOTOR |
| 2000 | ACCORD 3.0L V6 CIL 3/3 | CONTROL DEL MOTOR |
