Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - GMC - 2000 -
YEAR MODELO DIAGRAMA
2000 YUKON - 4.8L V8 Canada. 1/5 CONTROL DEL MOTOR
2000 YUKON - 4.8L V8  2/5 CONTROL DEL MOTOR
2000 YUKON - 4.8L V8  3/5 CONTROL DEL MOTOR
2000 YUKON - 4.8L V8  4/5 CONTROL DEL MOTOR
2000 YUKON - 4.8L V8  5/5 CONTROL DEL MOTOR
2000 YUKON - 4.8L V8 Excep. Canada. 1/5 CONTROL DEL MOTOR
2000 YUKON - 4.8L V8  2/5 CONTROL DEL MOTOR

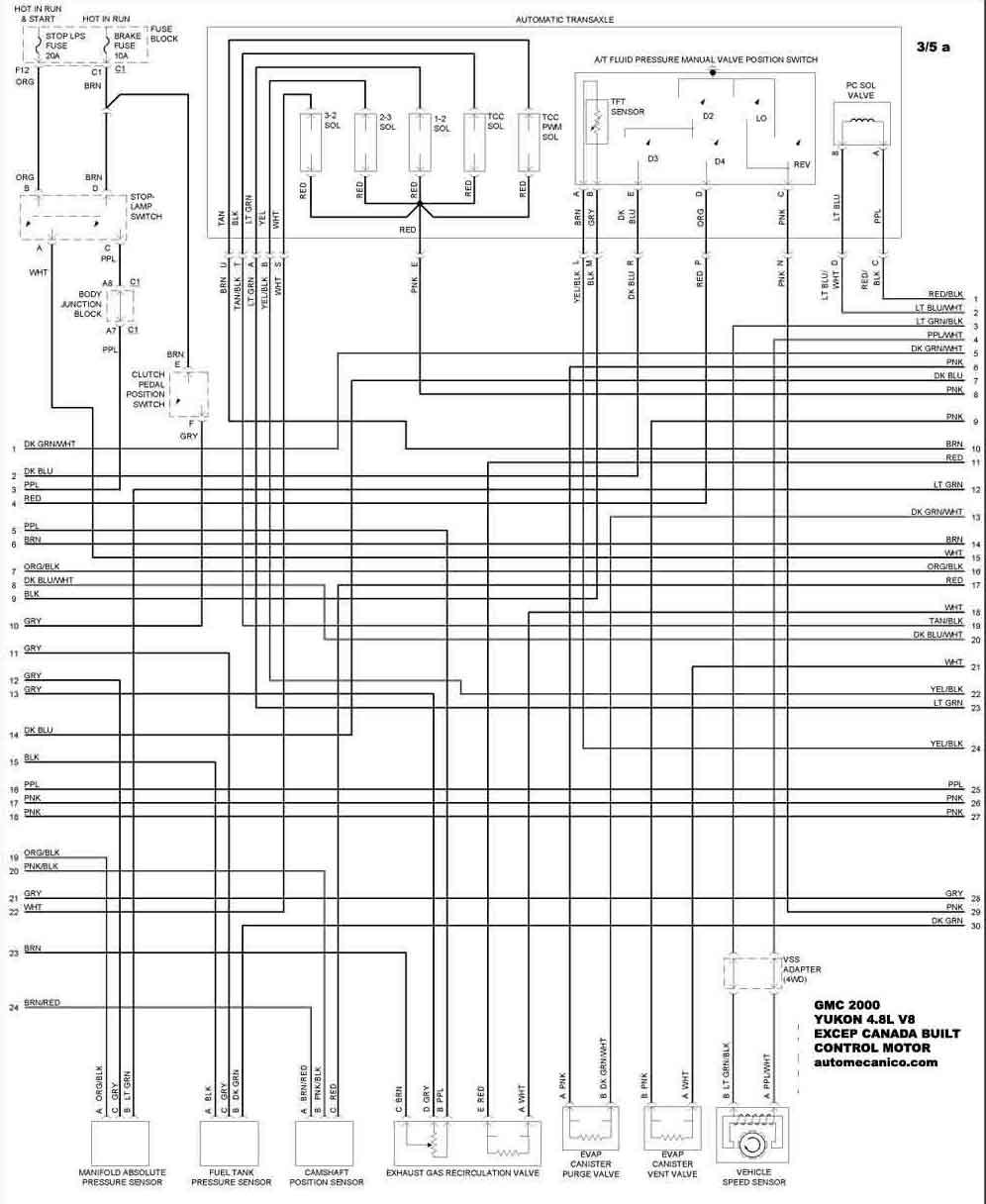

2000 YUKON - 4.8L V8  3/5 CONTROL DEL MOTOR
2000 YUKON - 4.8L V8  4/5 CONTROL DEL MOTOR
2000 YUKON - 4.8L V8  5/5 CONTROL DEL MOTOR
2000 YUKON XL - 5.3L V8 Canada. 1/5 CONTROL DEL MOTOR
2000 YUKON XL - 5.3L V8  2/5 CONTROL DEL MOTOR
2000 YUKON XL - 5.3L V8  3/5 CONTROL DEL MOTOR
2000 YUKON XL - 5.3L V8  4/5 CONTROL DEL MOTOR
2000 YUKON XL - 5.3L V8  5/5 CONTROL DEL MOTOR
2000 YUKON XL - 5.3L V8 Excep. Canada. 1/5 CONTROL DEL MOTOR

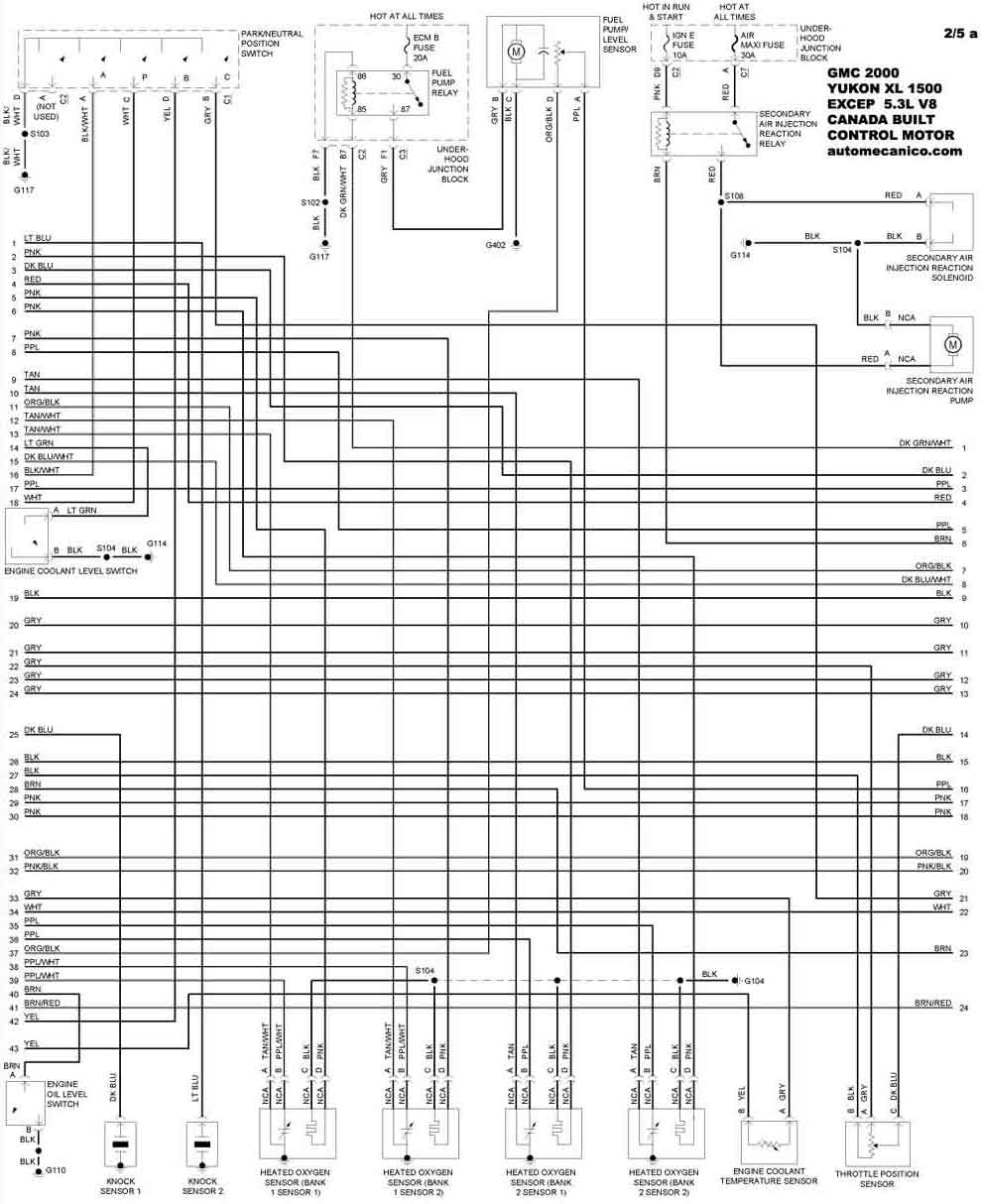

2000 YUKON XL - 5.3L V8  2/5 CONTROL DEL MOTOR
2000 YUKON XL - 5.3L V8  3/5 CONTROL DEL MOTOR
2000 YUKON XL - 5.3L V8  4/5 CONTROL DEL MOTOR
2000 YUKON XL - 5.3L V8  5/5 CONTROL DEL MOTOR
2000 YUKON XL 2500 6.0L V8  1/5 CONTROL DEL MOTOR
2000 YUKON XL 2500 6.0L V8  2/5 CONTROL DEL MOTOR
2000 YUKON XL 2500 6.0L V8  3/5 CONTROL DEL MOTOR
2000 YUKON XL 2500 6.0L V8  4/5 CONTROL DEL MOTOR
2000 YUKON XL 2500 6.0L V8  5/5 CONTROL DEL MOTOR
