DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - FORD

Diagramas FORD Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - FORD - 2000 -
YEAR MODELO DIAGRAMA
2000 TAURUS 3.0L V6 CIL [Coil On Plug] 1/4 CONTROL DEL MOTOR
2000 TAURUS 3.0L V6 CIL 2/4 CONTROL DEL MOTOR
2000 TAURUS 3.0L V6 CIL 3/4 CONTROL DEL MOTOR
2000 TAURUS 3.0L V6 CIL 4/4 CONTROL DEL MOTOR
2000 TAURUS 3.0L V6 CIL [Ignition Coil Modul] 1/4 a CONTROL DEL MOTOR
2000 TAURUS 3.0L V6 CIL 2/4 a CONTROL DEL MOTOR
2000 TAURUS 3.0L V6 CIL 3/4 a CONTROL DEL MOTOR

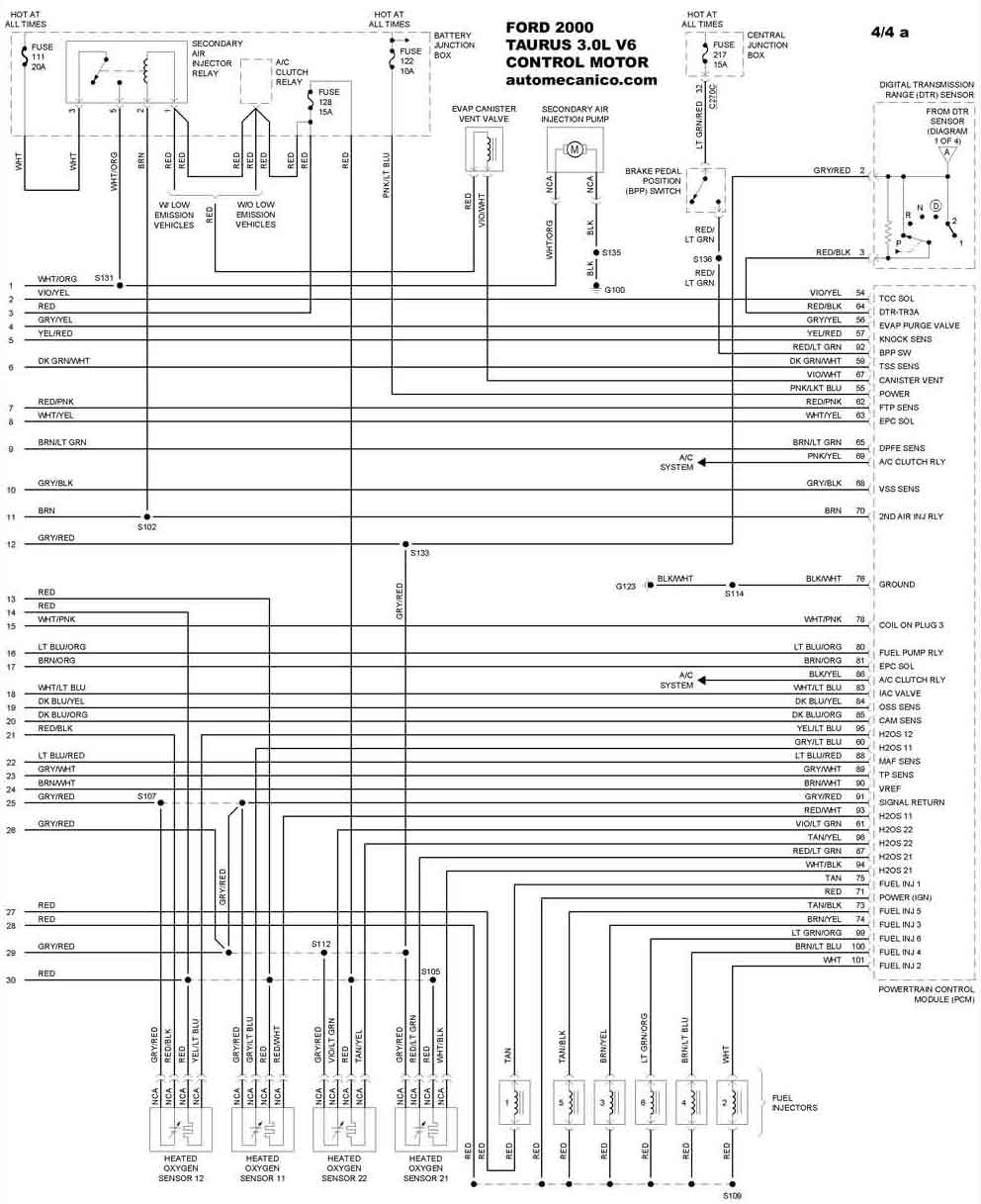

2000 TAURUS 3.0L V6 CIL 4/4 a CONTROL DEL MOTOR
2000 WINDSTAR 3.0L V6 CIL 1/4 CONTROL DEL MOTOR
2000 WINDSTAR 3.0L V6 CIL 2/4 CONTROL DEL MOTOR
2000 WINDSTAR 3.0L V6 CIL 3/4 CONTROL DEL MOTOR

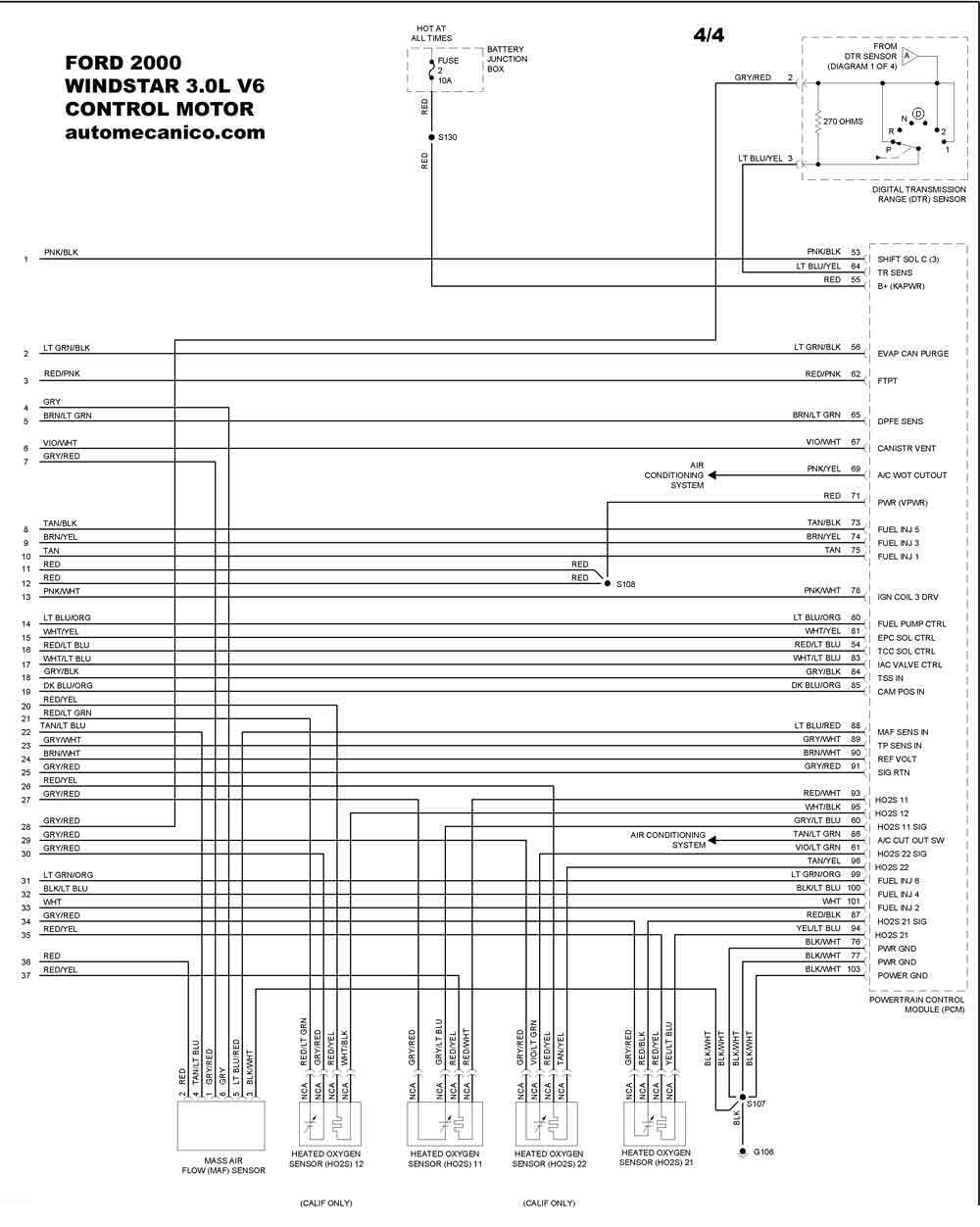

2000 WINDSTAR 3.0L V6 CIL 4/4 CONTROL DEL MOTOR

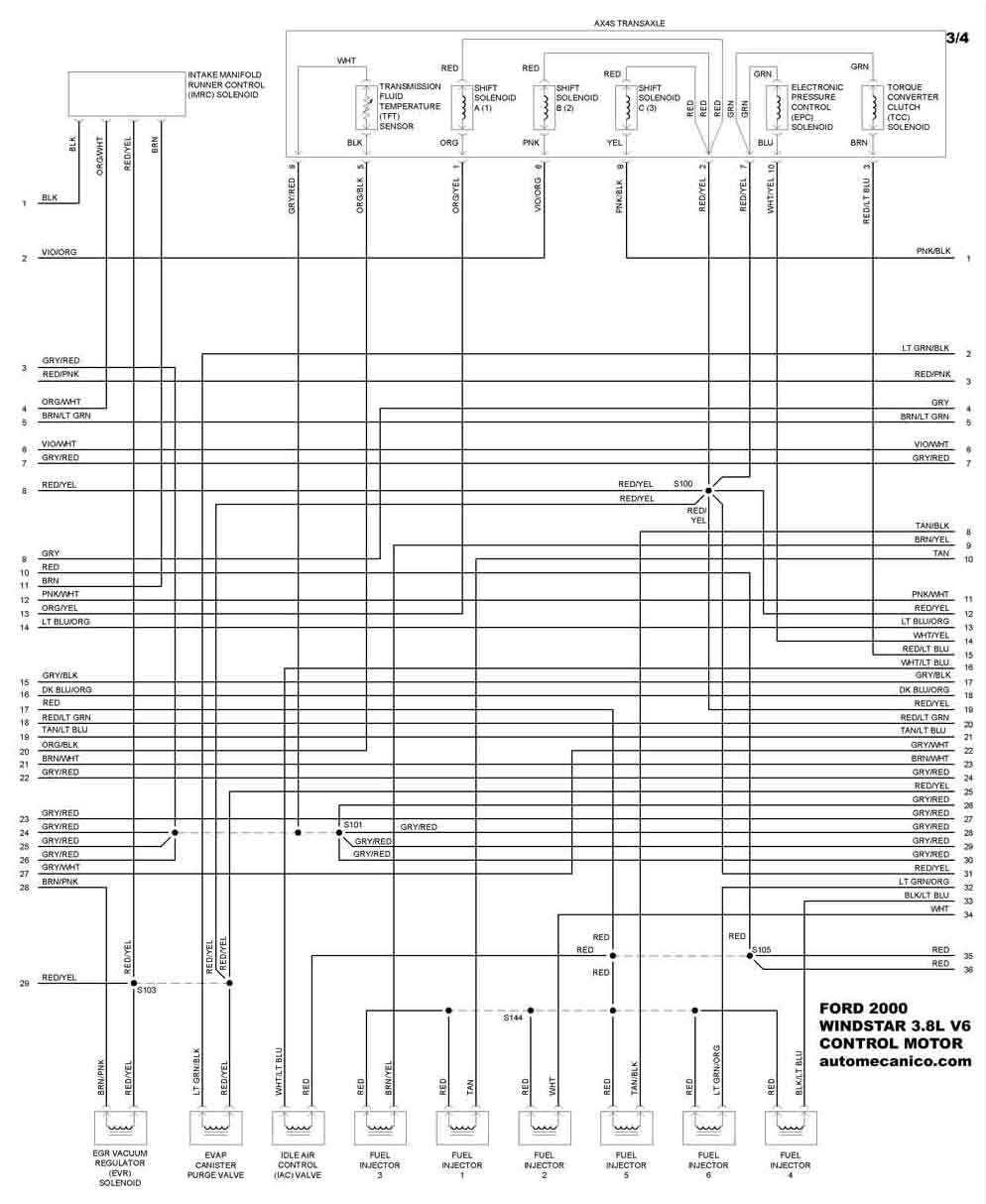

2000 WINDSTAR 3.8L V6 CIL 1/4 CONTROL DEL MOTOR
2000 WINDSTAR 3.8L V6 CIL 1/4 CONTROL DEL MOTOR
2000 WINDSTAR 3.8L V6 CIL 1/4 CONTROL DEL MOTOR
2000 WINDSTAR 3.8L V6 CIL 1/4 CONTROL DEL MOTOR
