Diagramas FORD Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - FORD - 2000 -
YEAR MODELO DIAGRAMA
2000 E SUPER DUTY 6.8L V10 1/4 CONTROL DEL MOTOR
2000 E SUPER DUTY 6.8L V10 2/4 CONTROL DEL MOTOR
2000 E SUPER DUTY 6.8L V10 3/4 CONTROL DEL MOTOR
2000 E SUPER DUTY 6.8L V10 4/4 CONTROL DEL MOTOR
2000 E SUPER DUTY 7.3L V8 1/3 CONTROL DEL MOTOR
2000 E SUPER DUTY 7.3L V8 2/3 CONTROL DEL MOTOR
2000 E SUPER DUTY 7.3L V8 3/3 CONTROL DEL MOTOR
2000 EXCURSION 5.4L V8 1/4 CONTROL DEL MOTOR
2000 EXCURSION 5.4L V8 2/4 CONTROL DEL MOTOR
2000 EXCURSION 5.4L V8 3/4 CONTROL DEL MOTOR
2000 EXCURSION 5.4L V8 4/4 CONTROL DEL MOTOR
2000 EXCURSION 6.8L V10 1/4 CONTROL DEL MOTOR
2000 EXCURSION 6.8L V10 2/4 CONTROL DEL MOTOR
2000 EXCURSION 6.8L V10 3/4 CONTROL DEL MOTOR
2000 EXCURSION 6.8L V10 4/4 CONTROL DEL MOTOR
2000 EXCURSION 7.3L V8 1/4 CONTROL DEL MOTOR
2000 EXCURSION 7.3L V8 2/4 CONTROL DEL MOTOR
2000 EXCURSION 7.3L V8 3/4 CONTROL DEL MOTOR

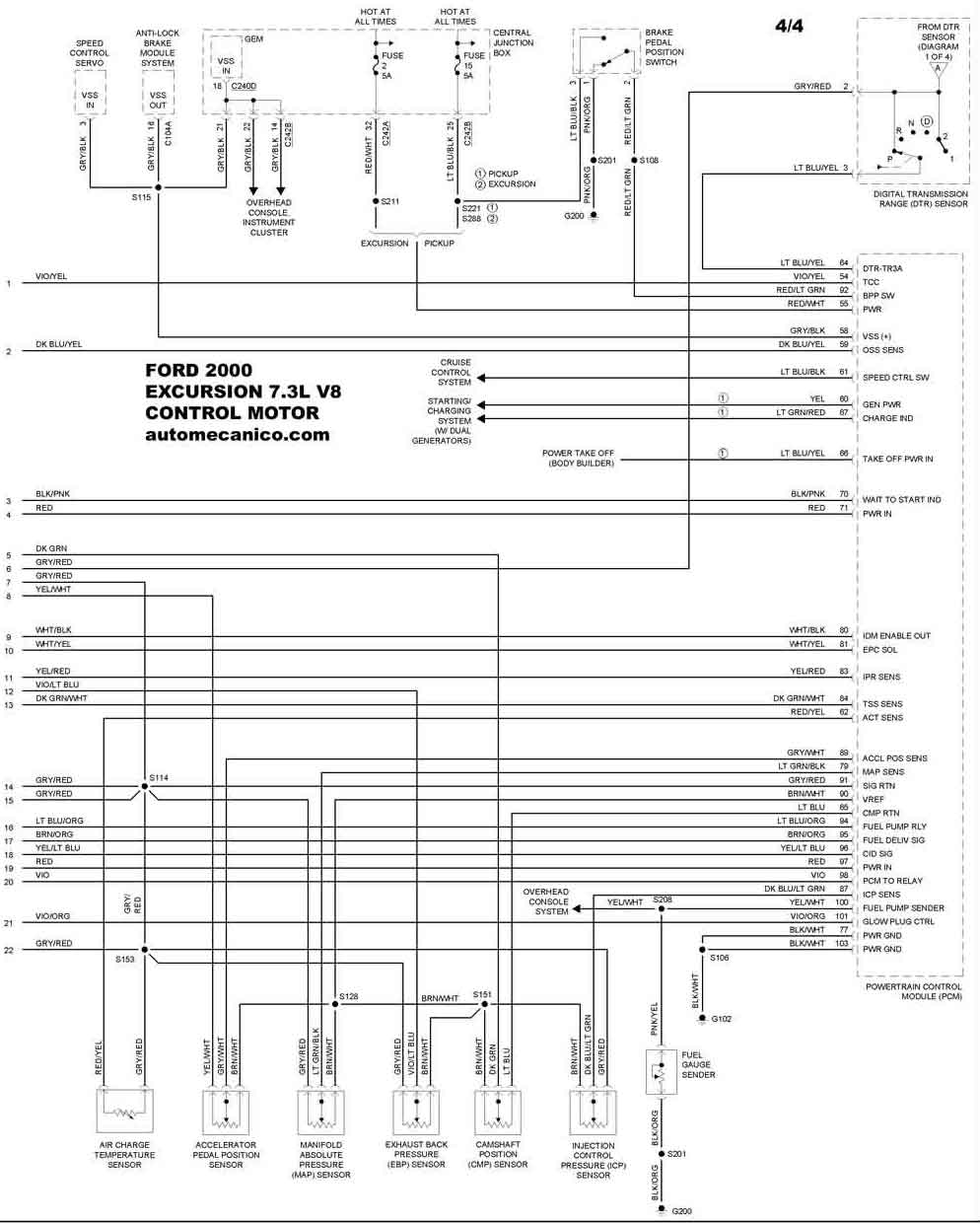

2000 EXCURSION 7.3L V8 4/4 CONTROL DEL MOTOR
