Diagramas DAEWOO Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - DAEWOO - 2000 -
YEAR MODELO DIAGRAMA

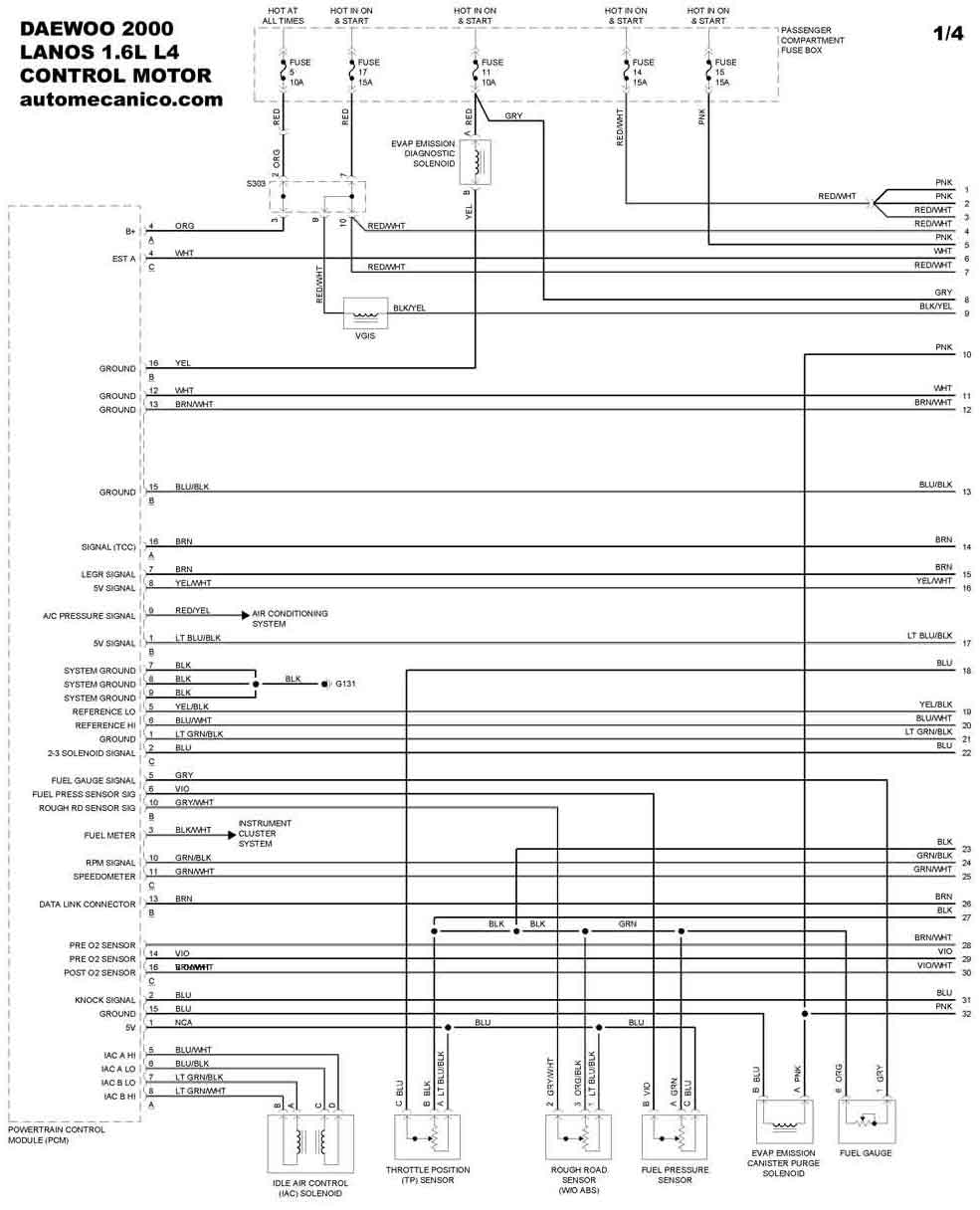

2000 LANOS 1.6L 4 CIL 1/4 CONTROL DEL MOTOR

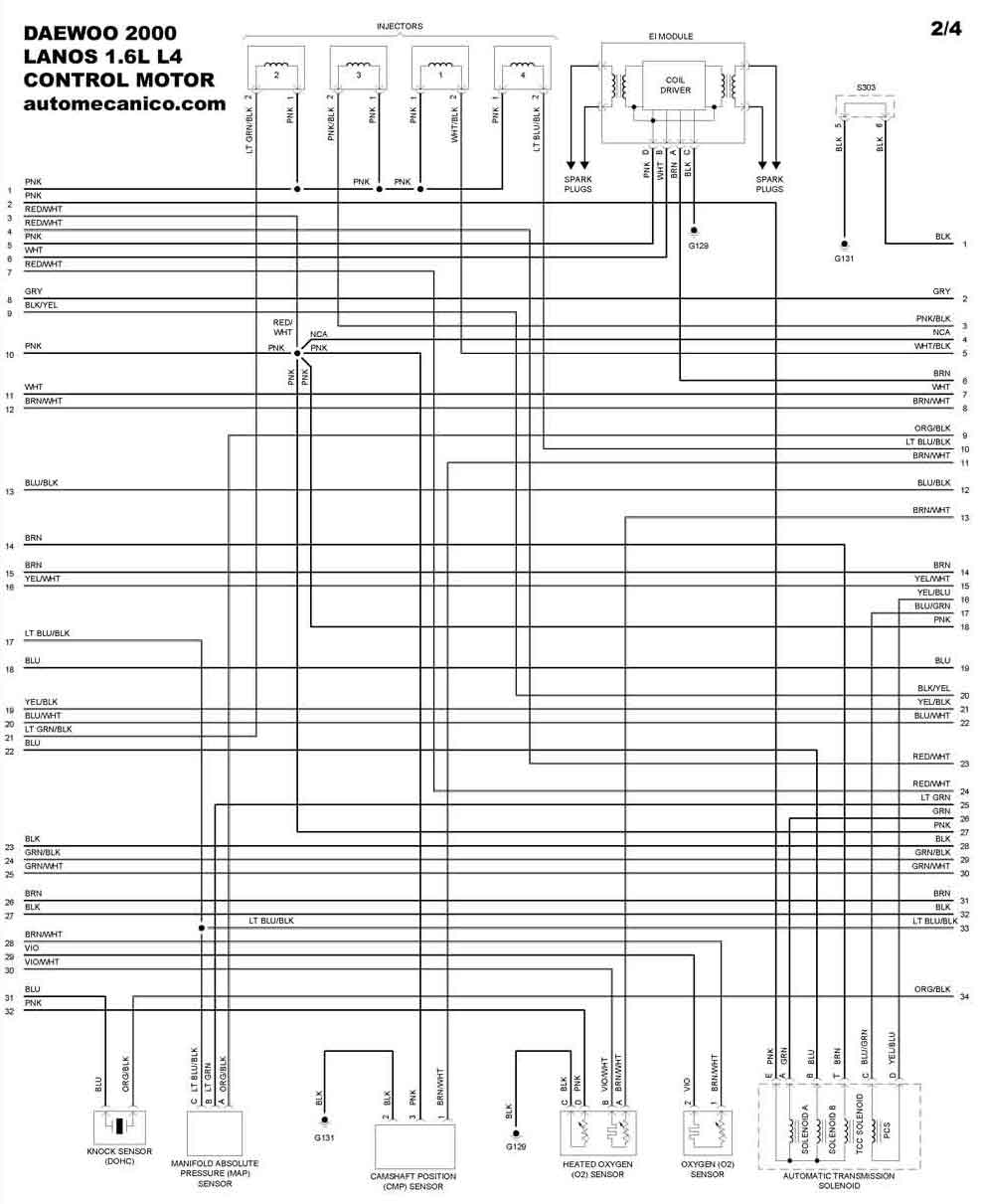

2000 LANOS 1.6L 4 CIL 2/4 CONTROL DEL MOTOR

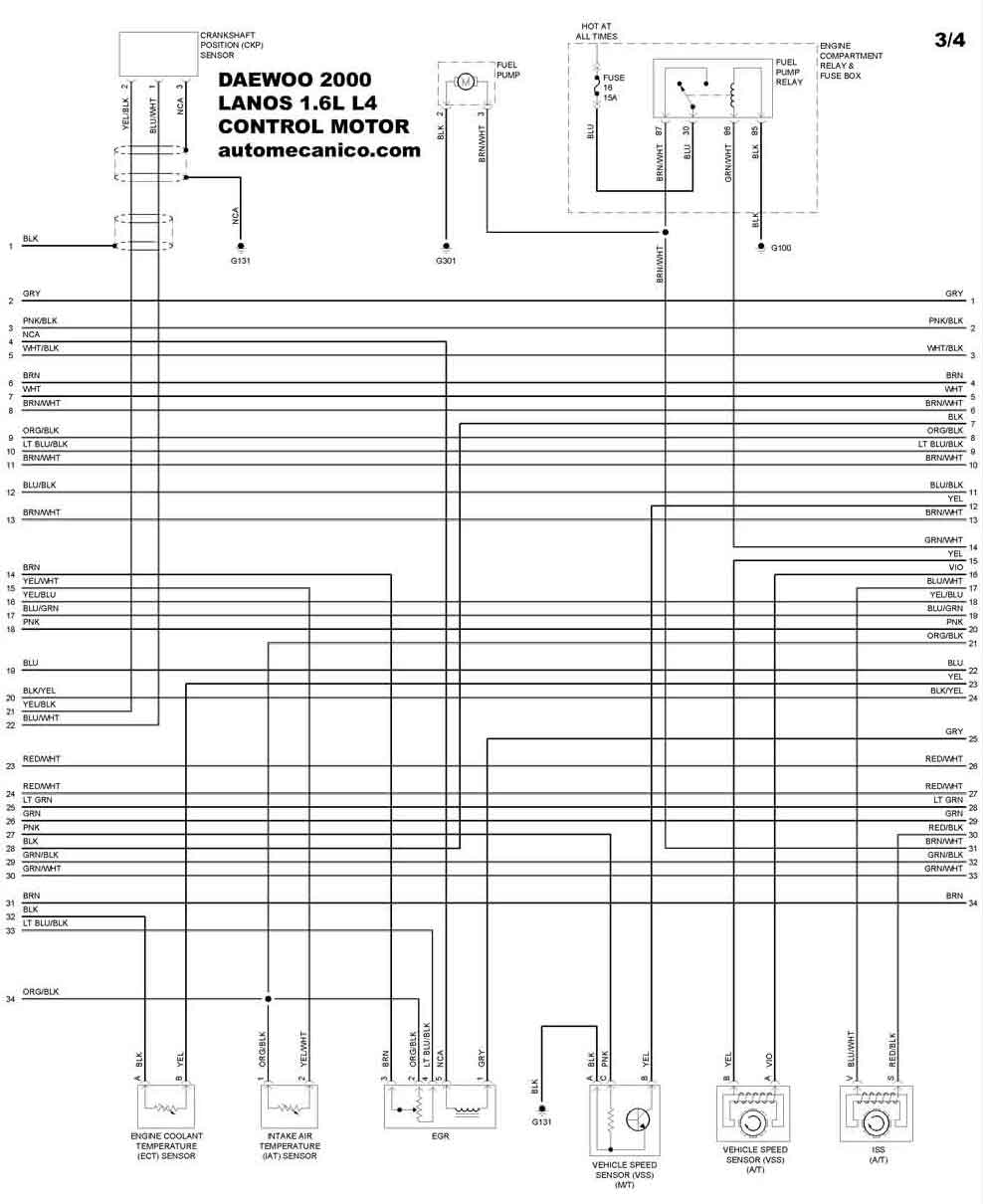

2000 LANOS 1.6L 4 CIL 3/4 CONTROL DEL MOTOR

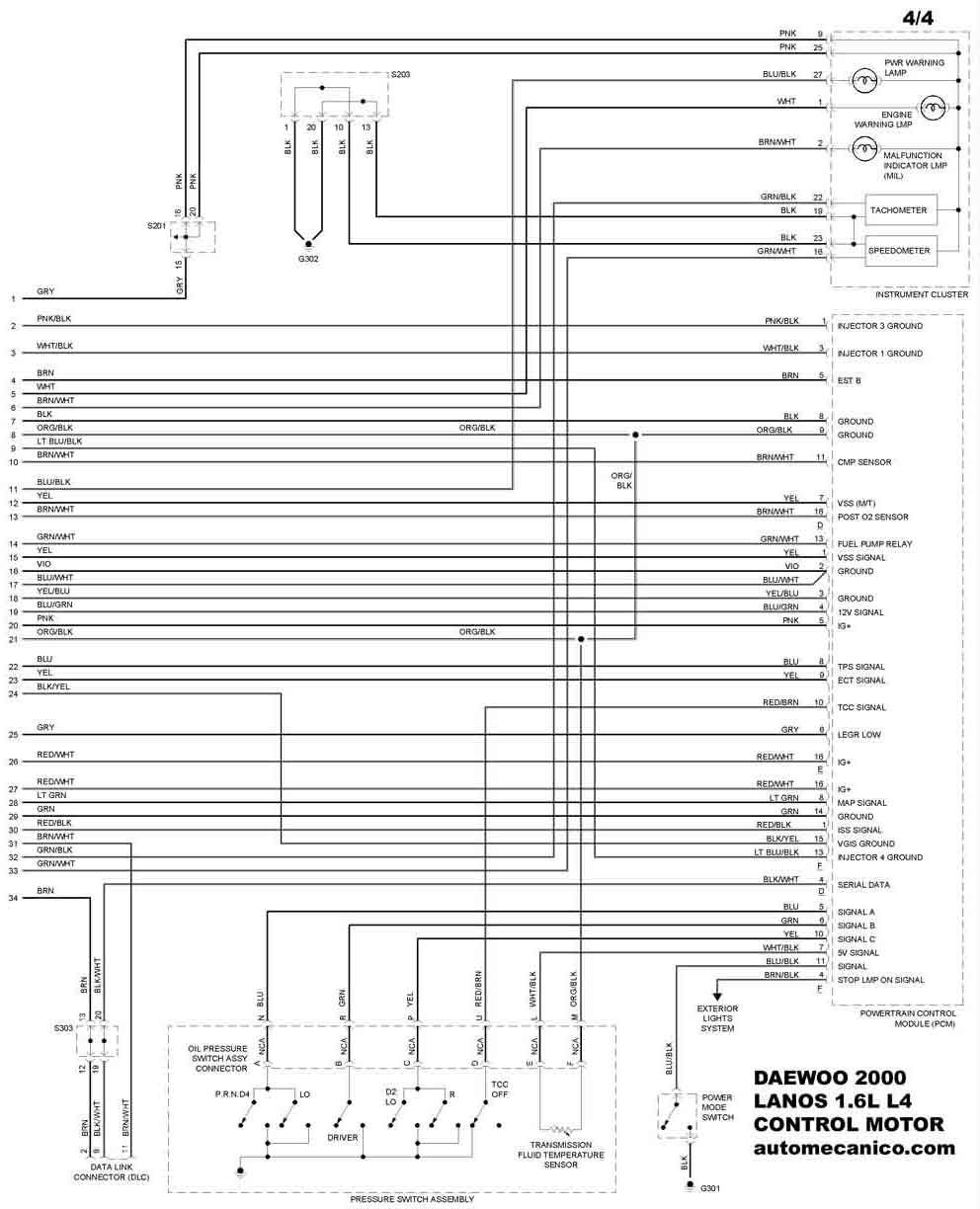

2000 LANOS 1.6L 4 CIL 4/4 CONTROL DEL MOTOR

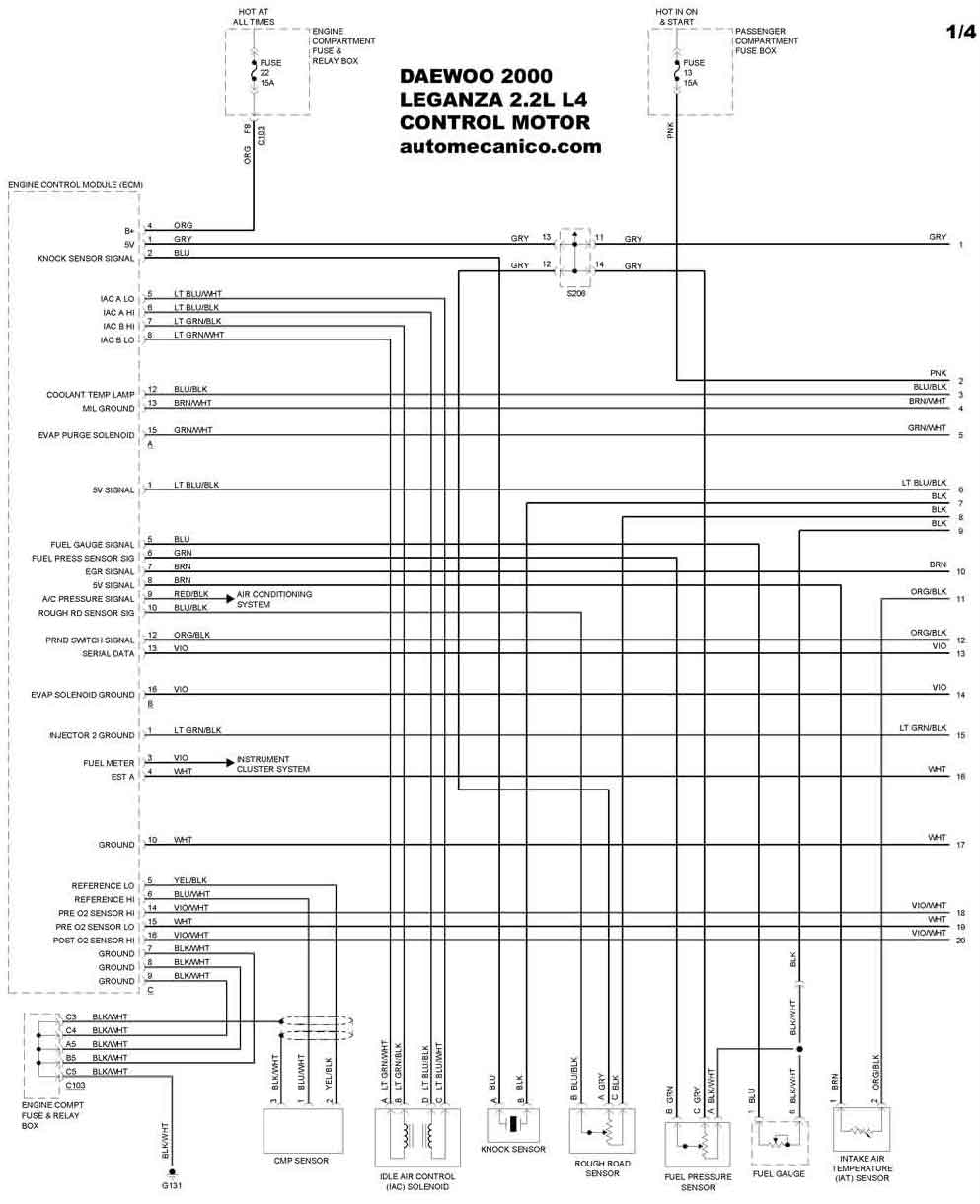

2000 LEGANZA 2.2L 4 CIL 1/4 CONTROL DEL MOTOR

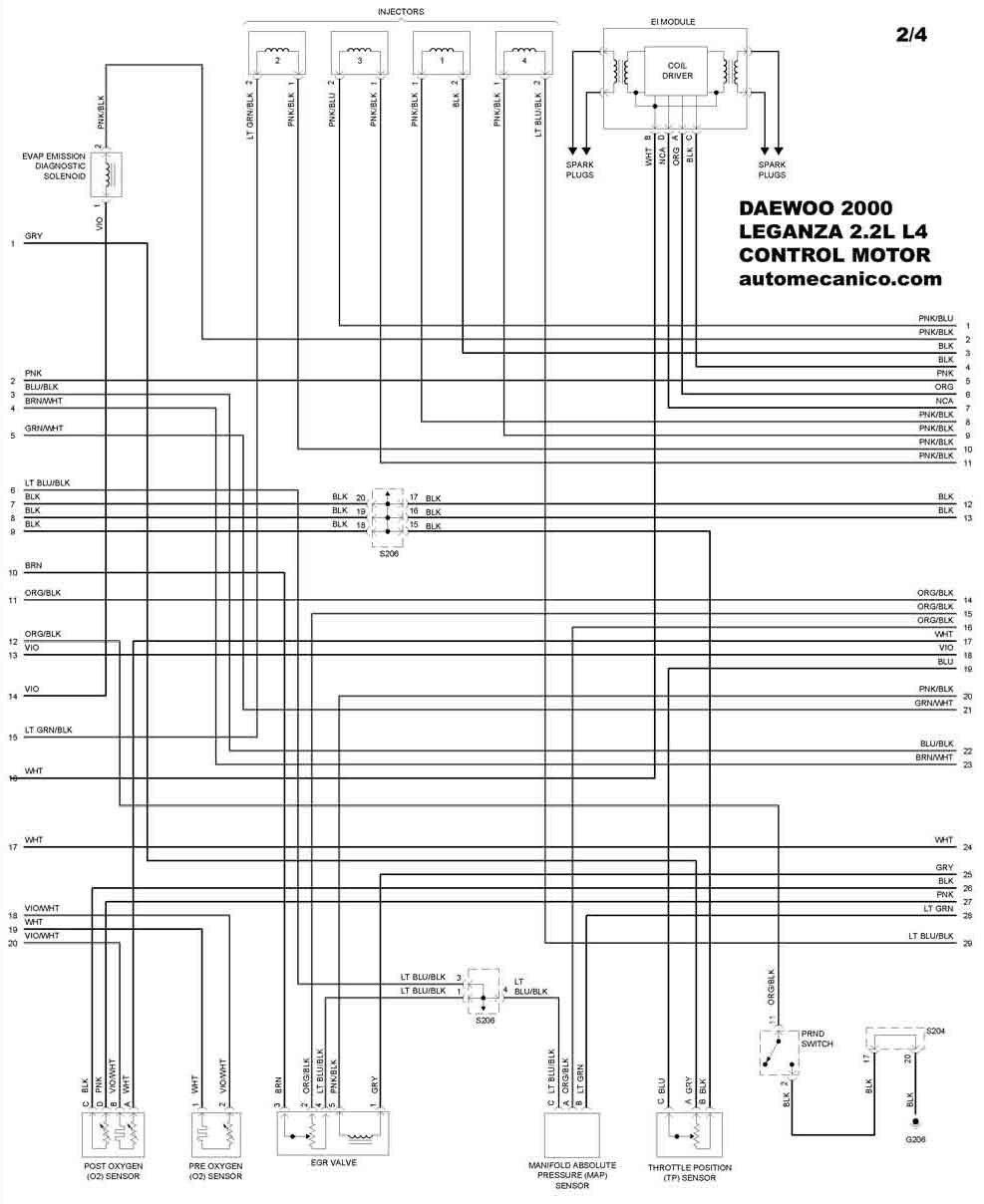

2000 LEGANZA 2.2L 4 CIL 2/4 CONTROL DEL MOTOR

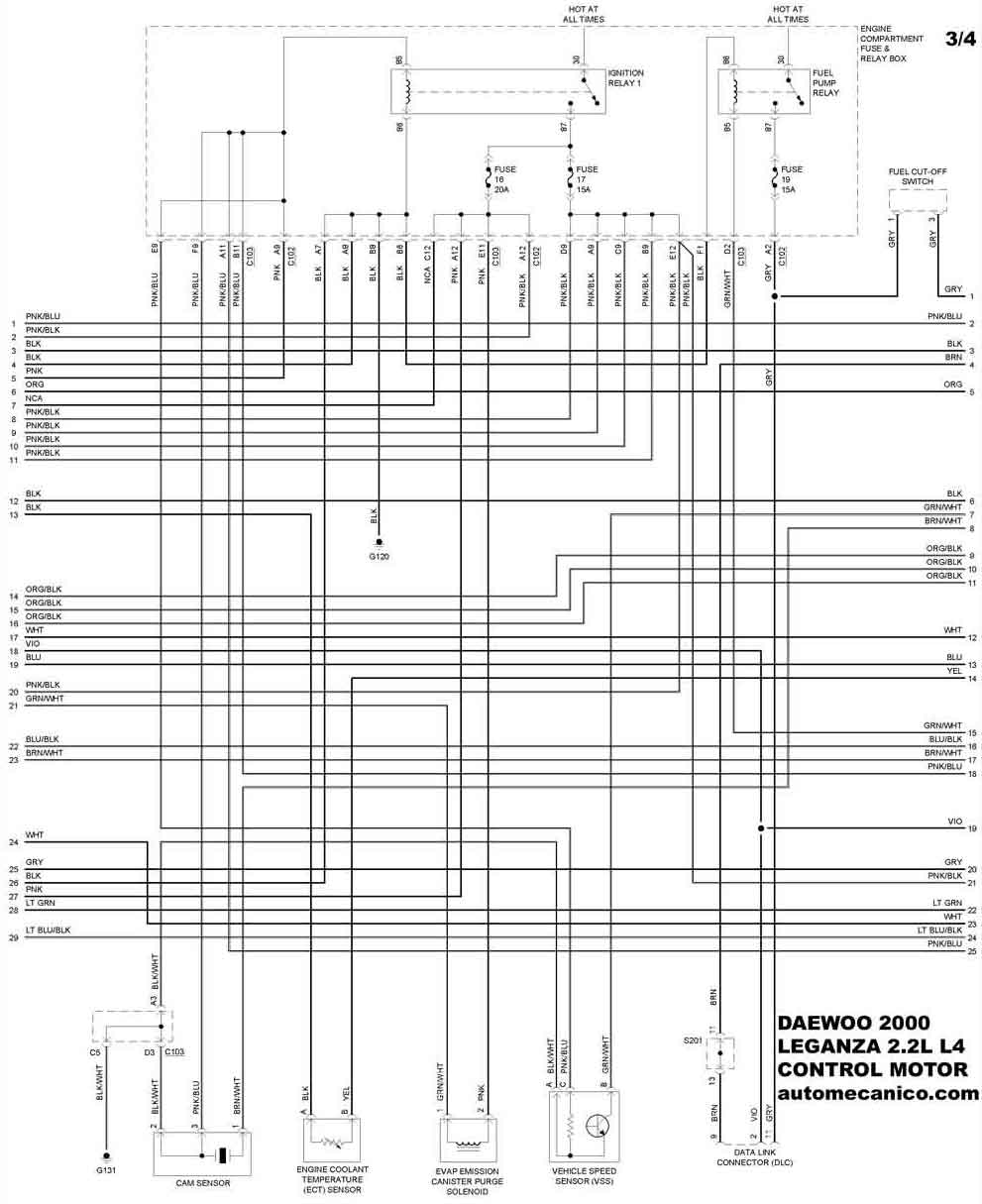

2000 LEGANZA 2.2L 4 CIL 3/4 CONTROL DEL MOTOR

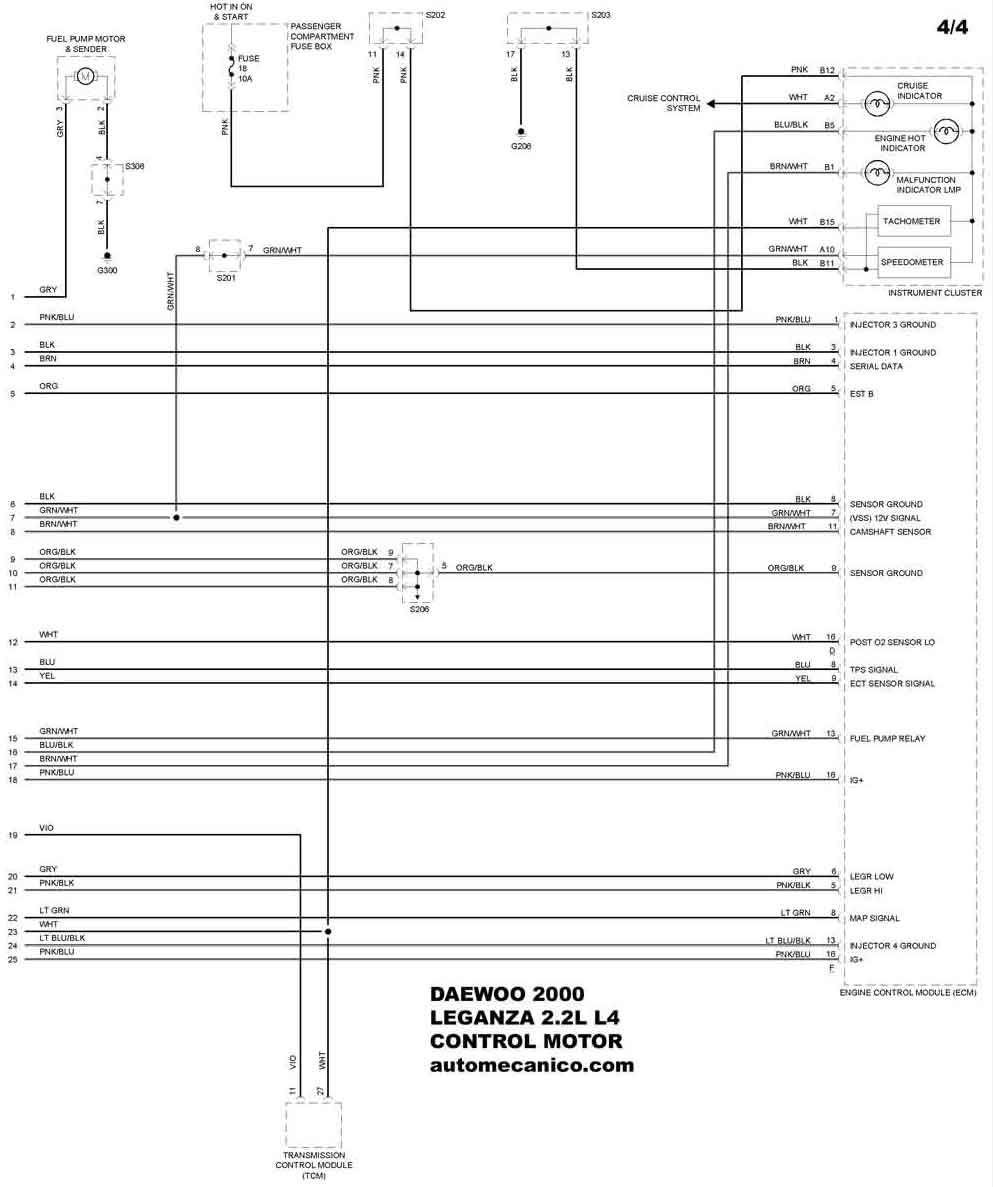

2000 LEGANZA 2.2L 4 CIL 4/4 CONTROL DEL MOTOR

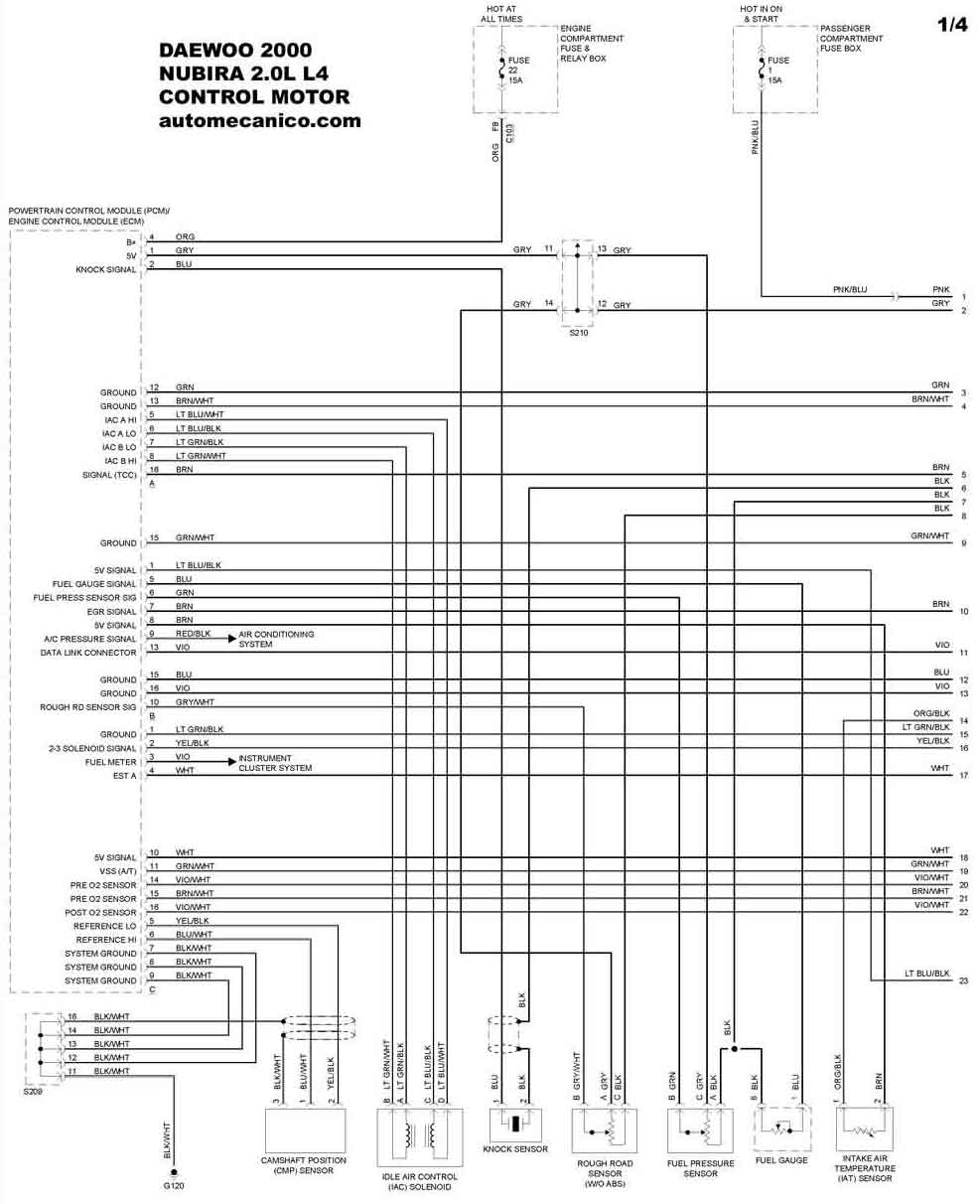

2000 NUBIRA 2.0L 4 CIL 1/4 CONTROL DEL MOTOR

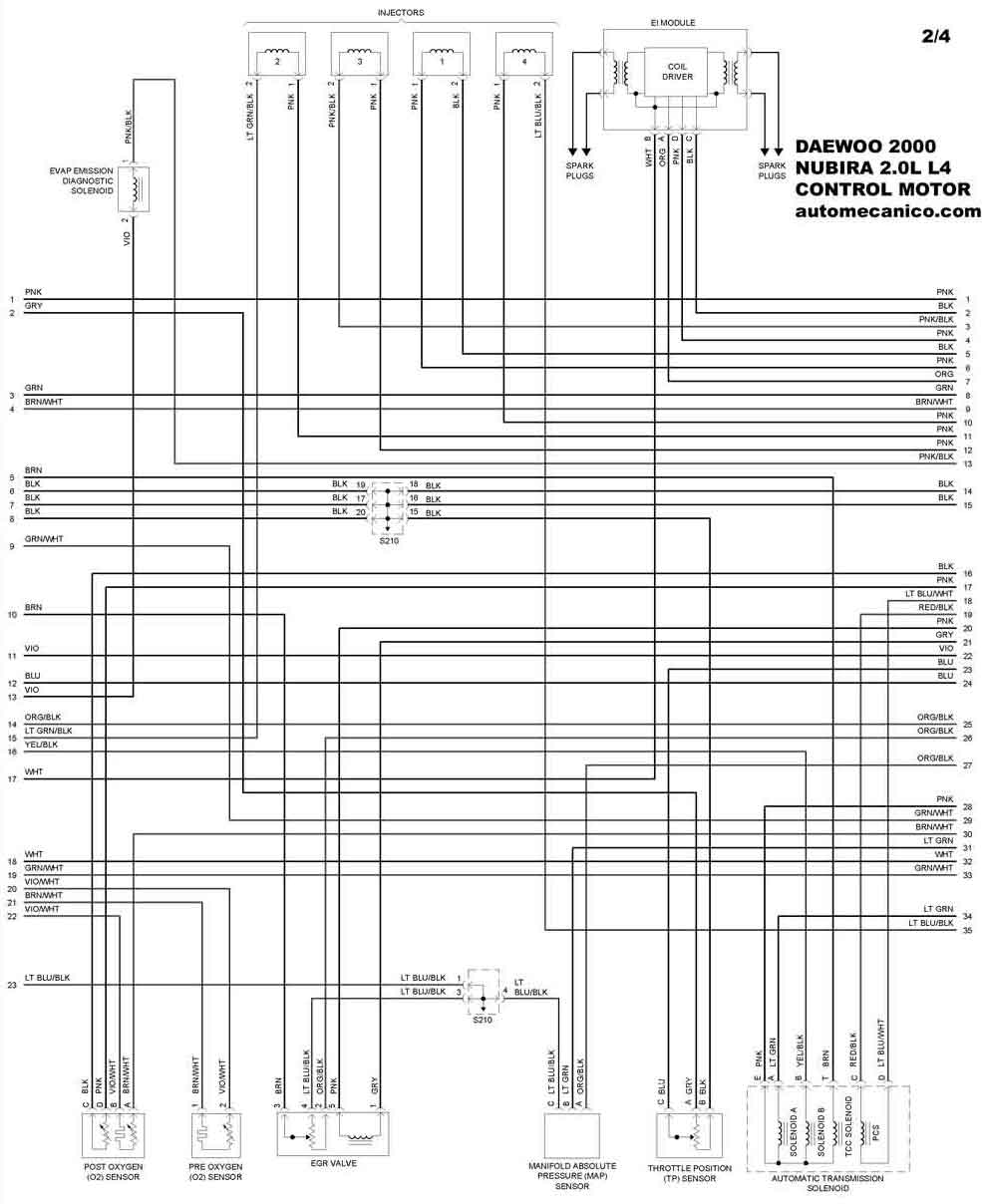

2000 NUBIRA 2.0L 4 CIL 2/4 CONTROL DEL MOTOR

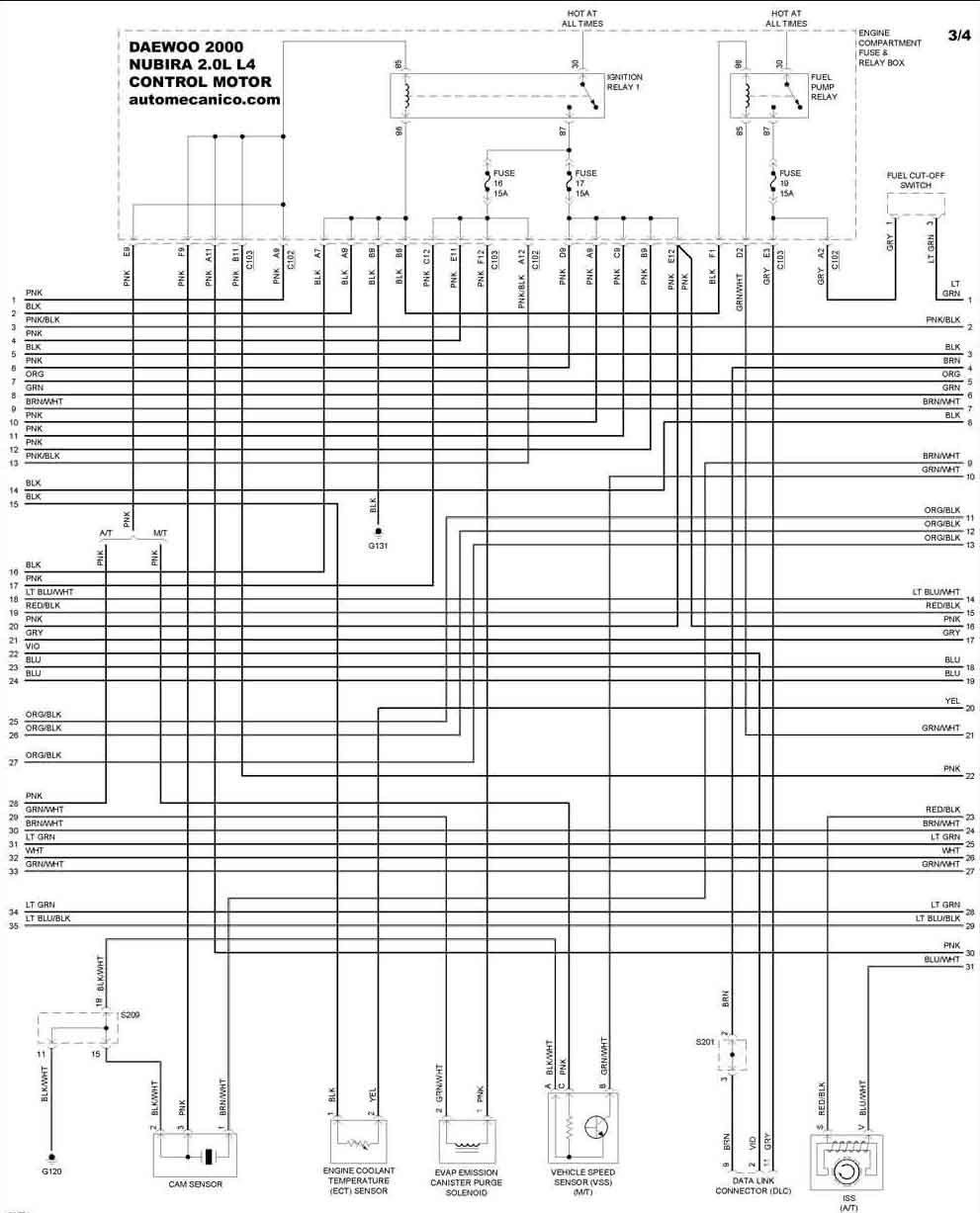

2000 NUBIRA 2.0L 4 CIL 3/4 CONTROL DEL MOTOR

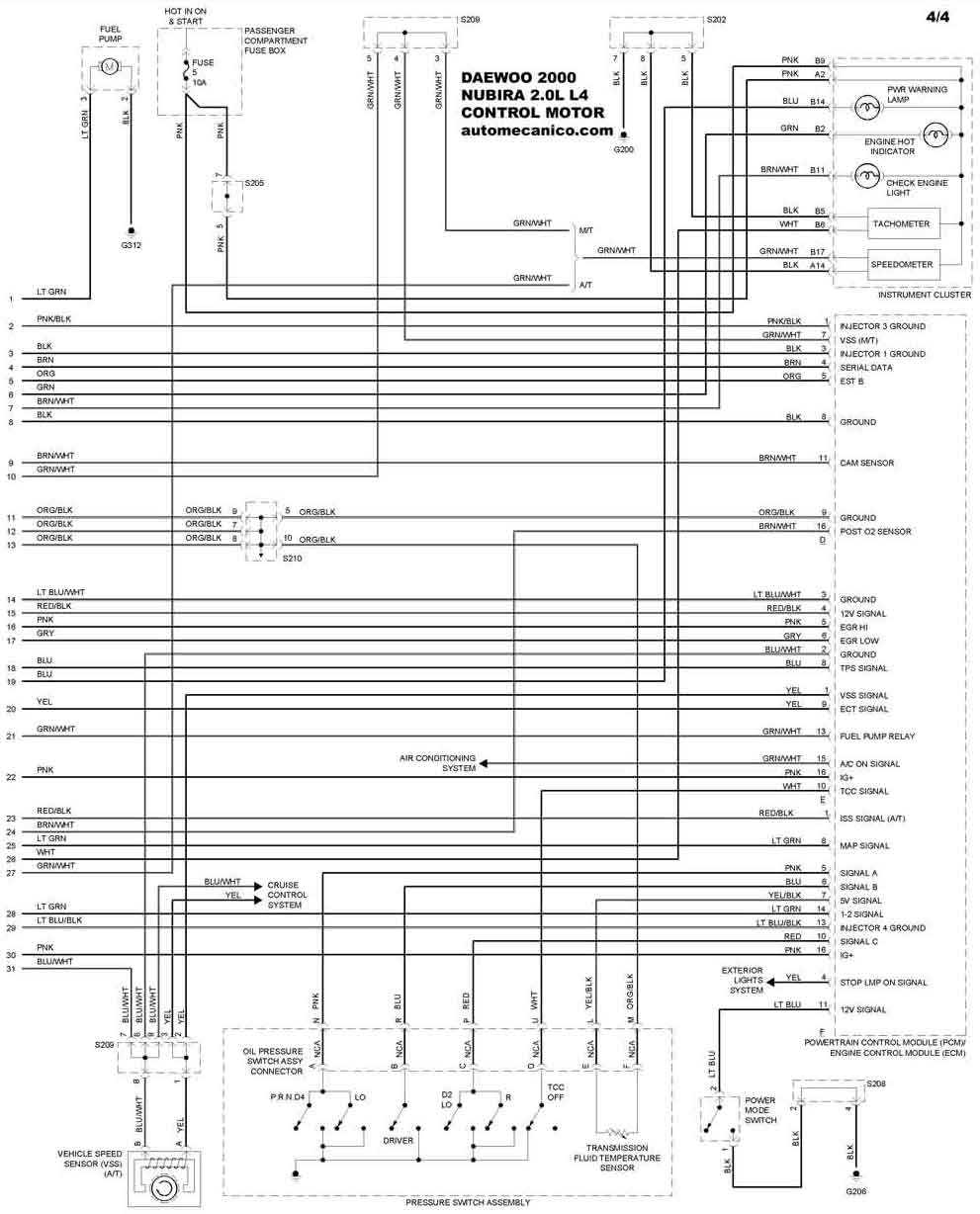

2000 NUBIRA 2.0L 4 CIL 4/4 CONTROL DEL MOTOR
