DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - CHEVROLET

Diagramas CHEVROLET Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - CHEVROLET - 2000 -
YEAR MODELO DIAGRAMA
2000 ASTRO 4.3L V6 CIL 1/4 CONTROL DEL MOTOR
2000 ASTRO 4.3L V6 CIL 2/4 CONTROL DEL MOTOR
2000 ASTRO 4.3L V6 CIL 3/4 CONTROL DEL MOTOR
2000 ASTRO 4.3L V6 CIL  4/4 CONTROL DEL MOTOR

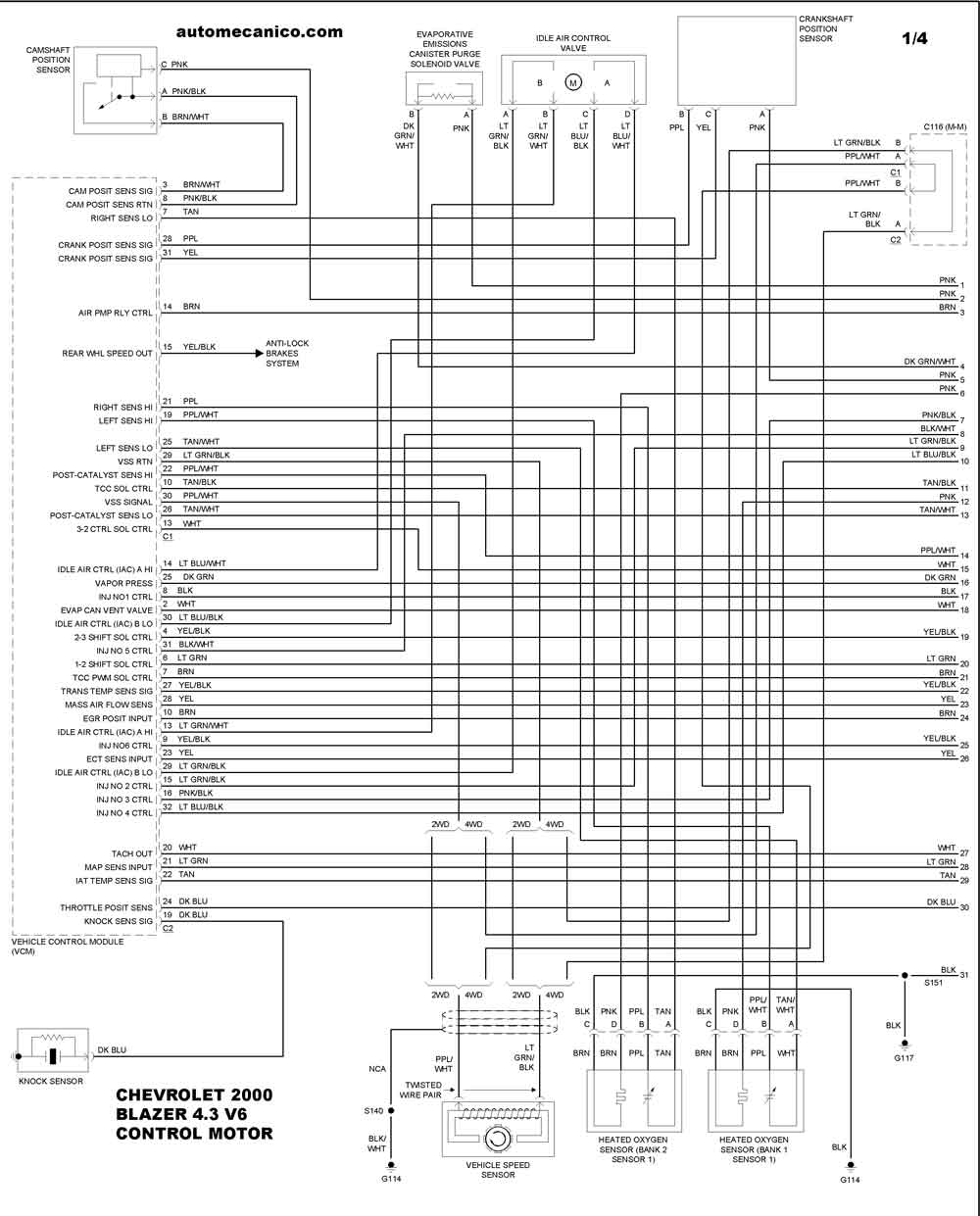

2000 BLAZER 4.3L V6 CIL 1/4 CONTROL DEL MOTOR
2000 BLAZER 4.3L V6 CIL 1/4 CONTROL DEL MOTOR
2000 BLAZER 4.3L V6 CIL 1/4 CONTROL DEL MOTOR
2000 BLAZER 4.3L V6 CIL 1/4 CONTROL DEL MOTOR
2000 C2500 PICKUP 5.7L V8 CIL. 1/4 CONTROL DEL MOTOR
2000 C2500 5.7L V8 CIL. 1/4 CONTROL DEL MOTOR
2000 C2500 5.7L V8 CIL. 1/4 CONTROL DEL MOTOR
2000 C2500 5.7L V8 CIL. 1/4 CONTROL DEL MOTOR
2000 C2500 PICKUP 6.5L Diesel V8 CIL. 1/4 CONTROL DEL MOTOR
2000 C2500 6.5L V8 CIL. 2/4 CONTROL DEL MOTOR

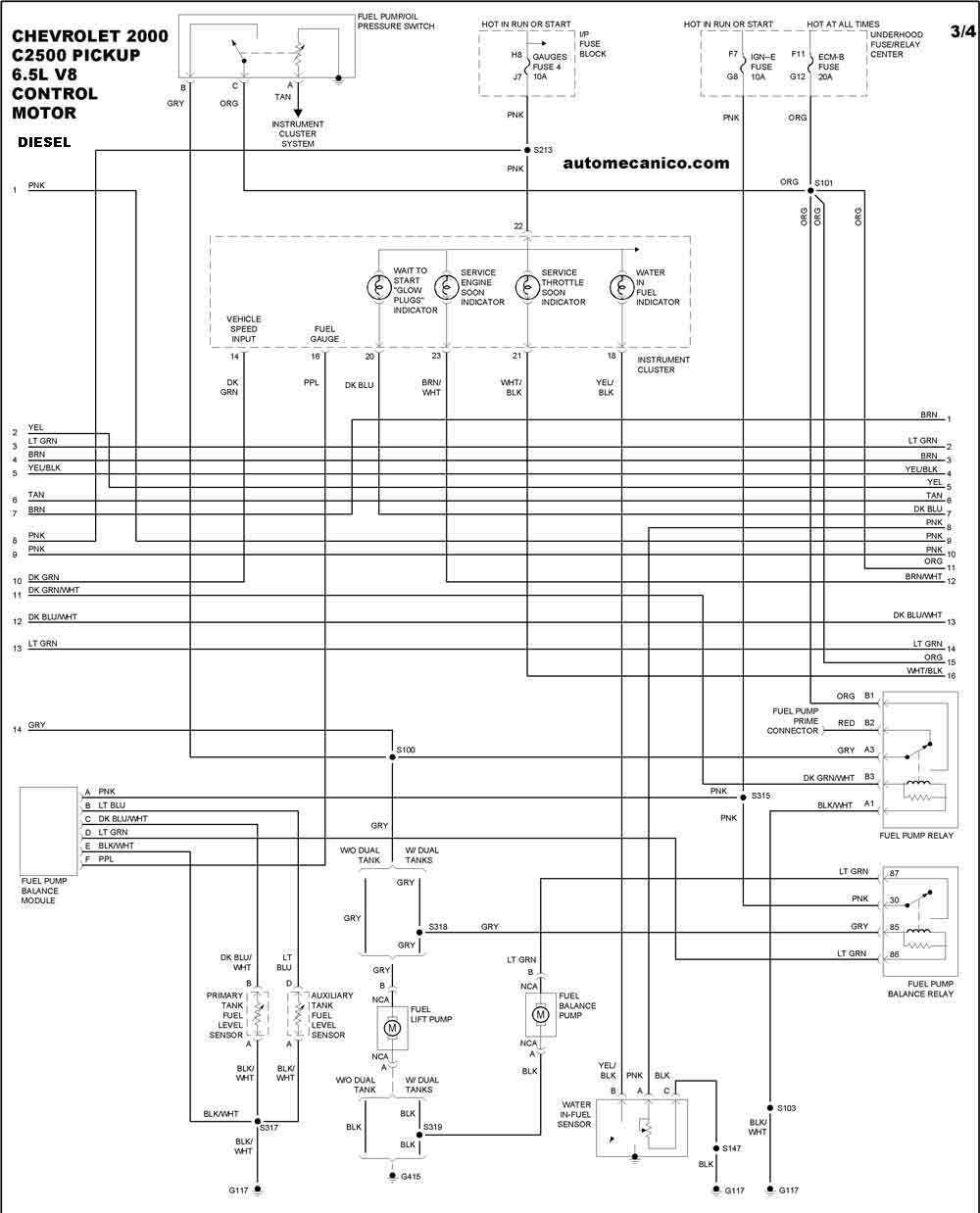

2000 C2500 6.5L V8 CIL. 3/4 CONTROL DEL MOTOR
2000 C2500 6.5L V8 CIL. 4/4 CONTROL DEL MOTOR
2000 C2500 PICKUP 7.4L V8 CIL. 1/4 CONTROL DEL MOTOR
2000 C2500 7.4L V8 CIL. 2/4 CONTROL DEL MOTOR
2000 C2500 7.4L V8 CIL. 3/4 CONTROL DEL MOTOR
2000 C2500 7.4L V8 CIL. 4/4 CONTROL DEL MOTOR
