DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - BMW

Diagramas BMW Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - BMW - 2000 -
YEAR MODELO DIAGRAMA
2000 528i 2.8L L6 Cil. 1/3 CONTROL DEL MOTOR
2000 528i 2.8L L6 Cil. 2/3 CONTROL DEL MOTOR
2000 528i 2.8L L6 Cil. 3/3 CONTROL DEL MOTOR
2000 540i 4.4L V8 Cil. 1/4 CONTROL DEL MOTOR
2000 540i 4.4L V8 Cil. 2/4 CONTROL DEL MOTOR
2000 540i 4.4L V8 Cil. 3/4 CONTROL DEL MOTOR
2000 540i 4.4L V8 Cil. 4/4 CONTROL DEL MOTOR

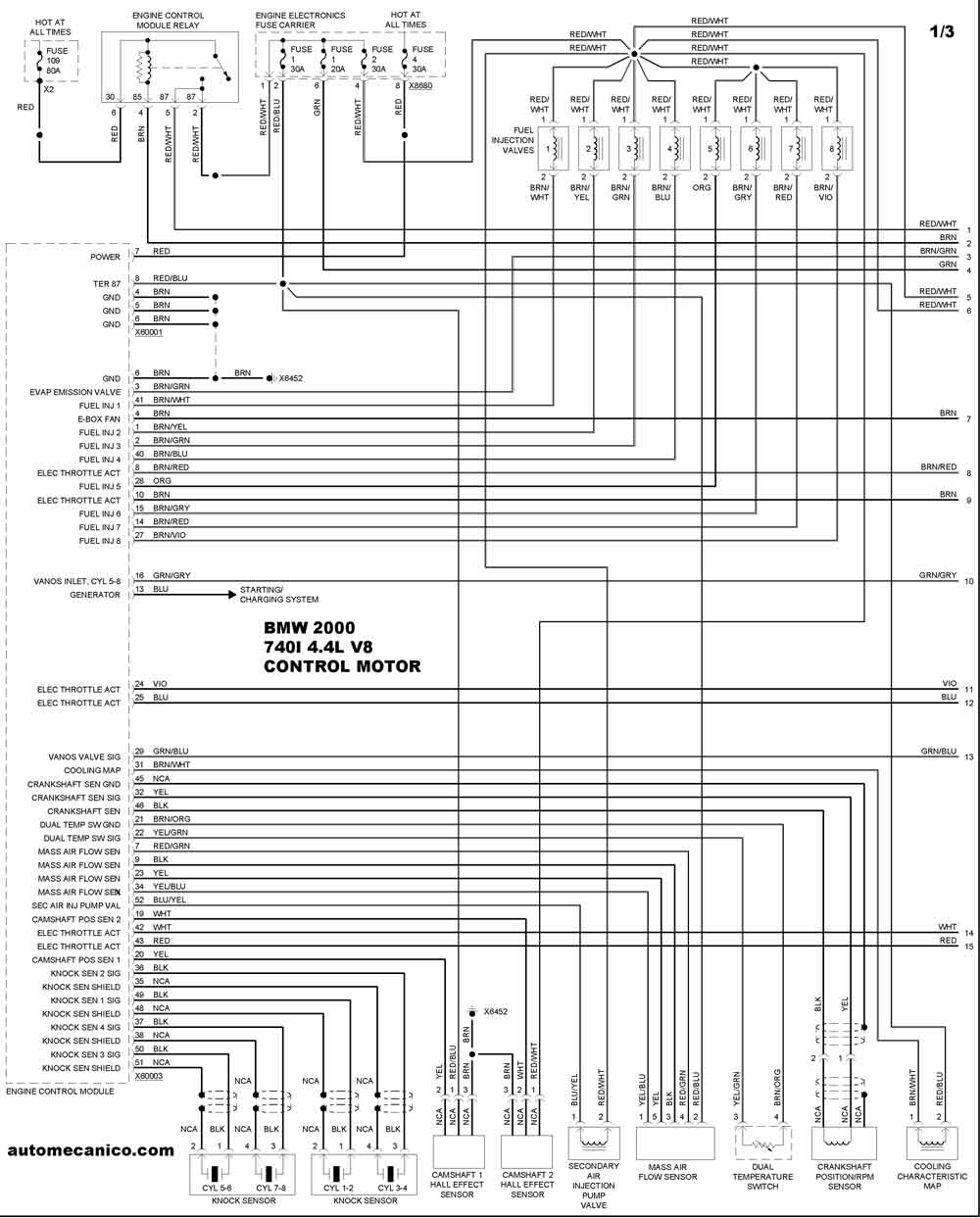

2000 740i 4.4L V8 Cil. 1/3 CONTROL DEL MOTOR
2000 740i 4.4L V8 Cil.2/3 CONTROL DEL MOTOR
2000 740i 4.4L V8 Cil. 3/3 CONTROL DEL MOTOR
2000 740iL 4.4L V8 Cil. 1/3 CONTROL DEL MOTOR
2000 740iL 4.4L V8 Cil. 2/3 CONTROL DEL MOTOR

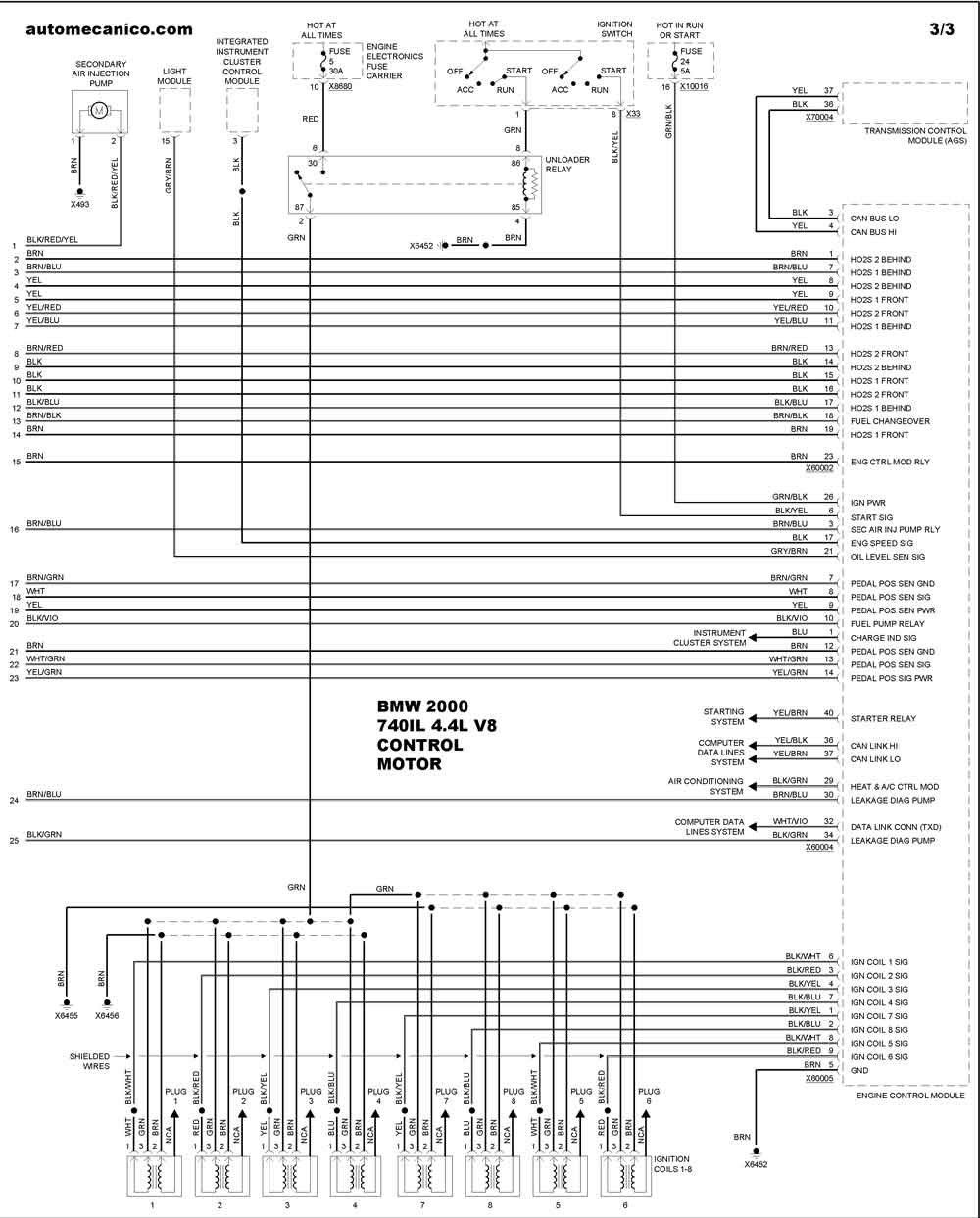

2000 740iL 4.4L V8 Cil. 3/3 CONTROL DEL MOTOR
