| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1990 - Mecanica Automotriz - INDICE |
Diagramas GMC : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1990 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
GMC 1990 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: GMC - 1990 - |
| AŃO | Modelo | Alternador | Arrancador |

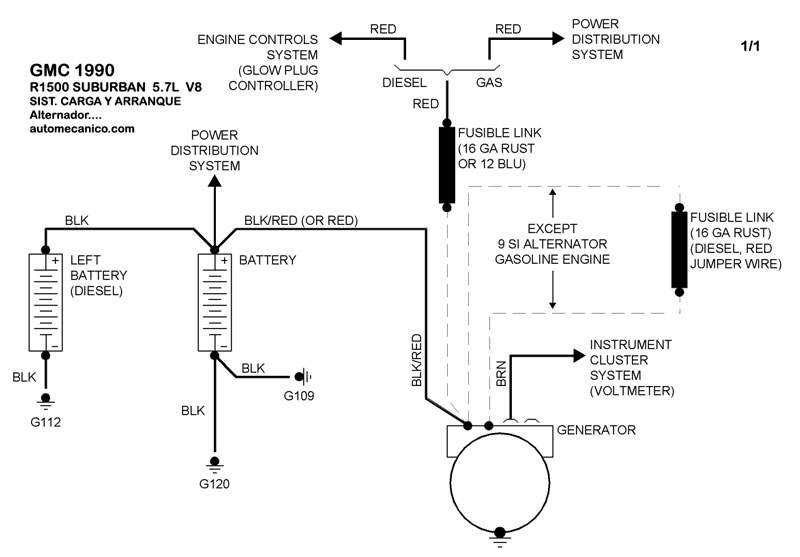

| 1990 | R1500 SUBURBAN - 5.7L V8 CIL | SIST. DE CARGA | SIST. DE ARRANQUE T/A |

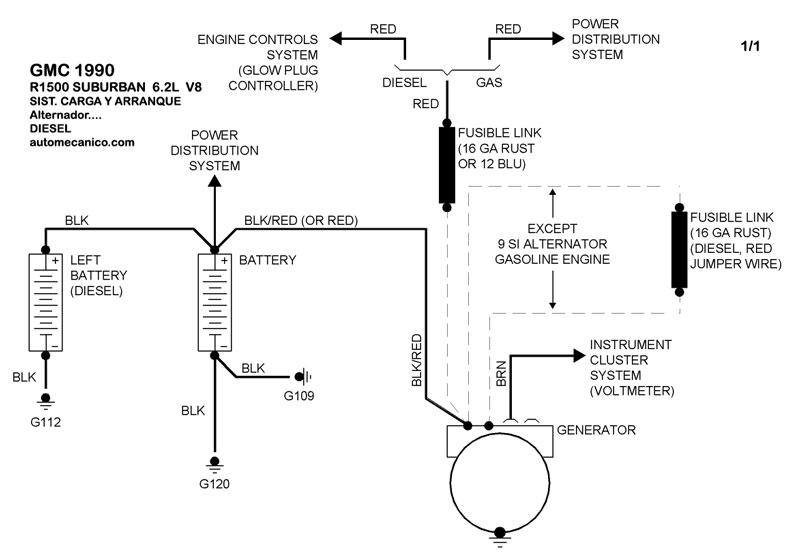

| 1990 | R1500 SUBURBAN 6.2L V8 Diesel | SIST. DE CARGA | SIST. DE ARRANQUE T/A |
| 1990 | R2500 SUBURBAN 5.7L 8 CIL | SIST. DE CARGA | SIST. DE ARRANQUE T/A |

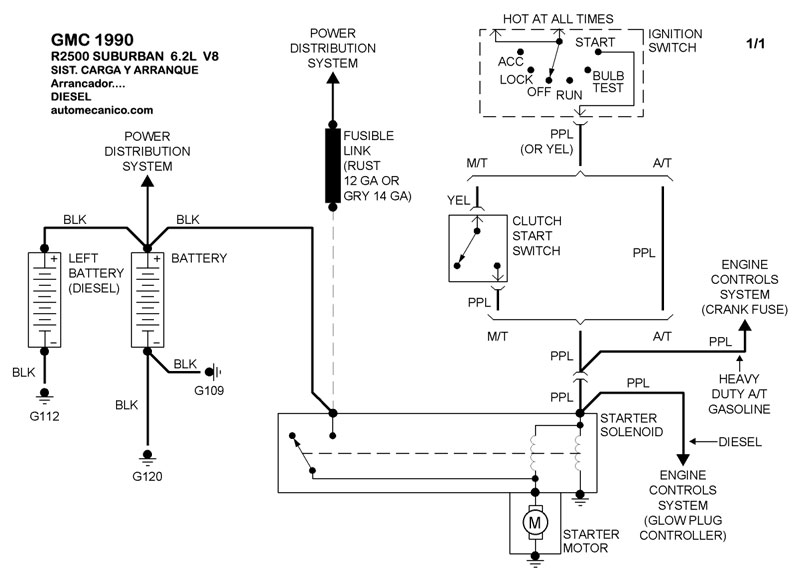

| 1990 | R2500 SUBURBAN - 6.2L V8 Diesel | SIST. DE CARGA | SIST. DE ARRANQUE T/A |

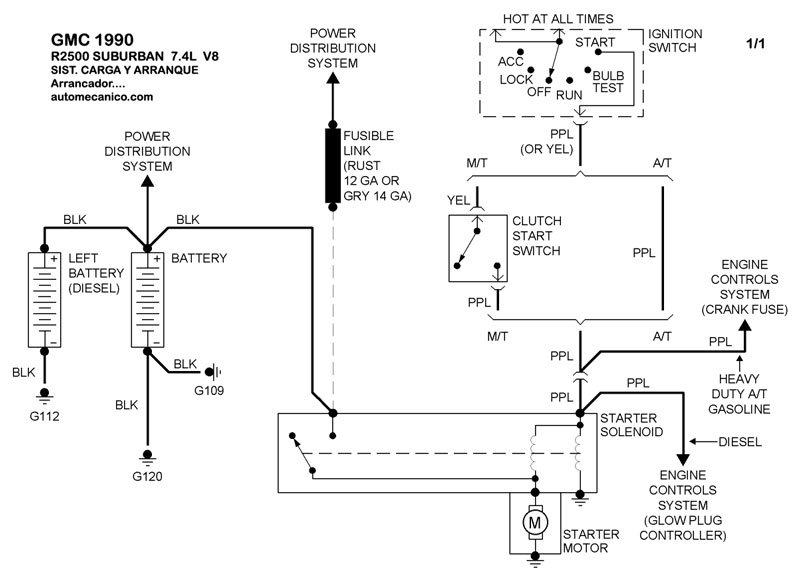

| 1990 | R2500 SUBURBAN - 7.4L 8 CIL | SIST. DE CARGA | SIST. DE ARRANQUE T/A |
