Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
CHRYSLER 1990 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: CHRYSLER - 1990 - |
| AŃO | Modelo | Alternador | Arrancador |

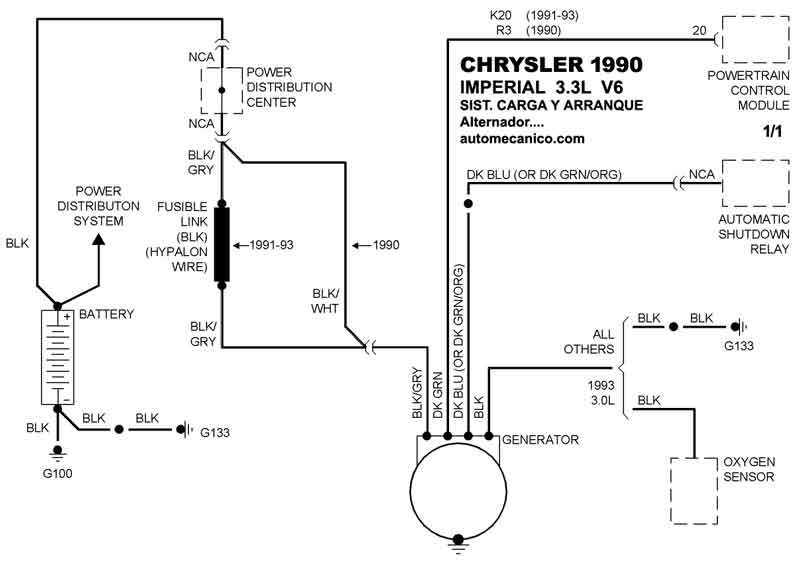

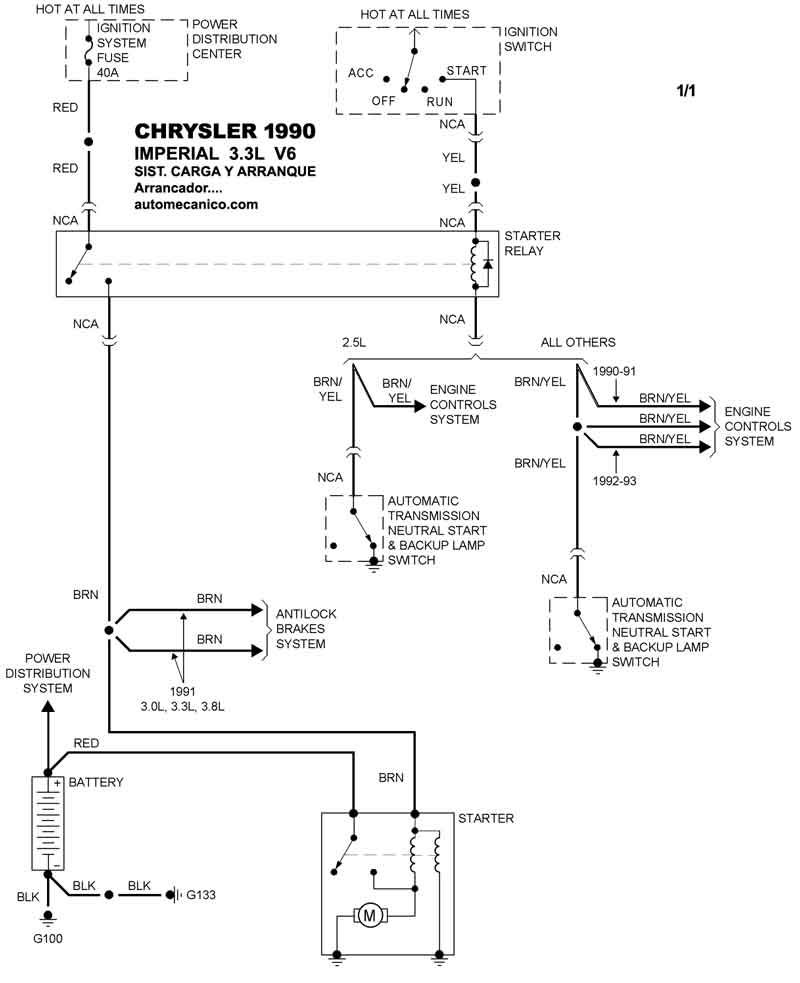

| 1990 | IMPERIAL - 3.3L V6 CIL | SIST. DE ARRANQUE | SIST. DE ARRANQUE T/A |
| 1990 | LEBARON - 2.5L L4 CIL. | SIST. DE ARRANQUE | SIST. DE ARRANQUE T/A |

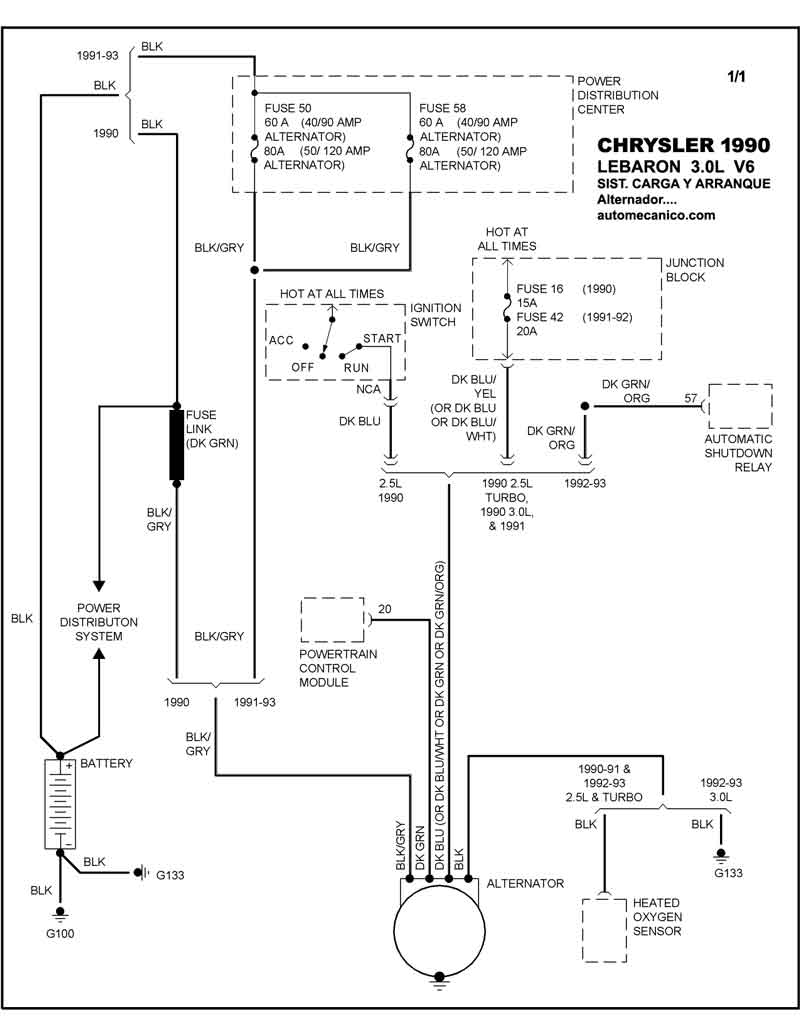

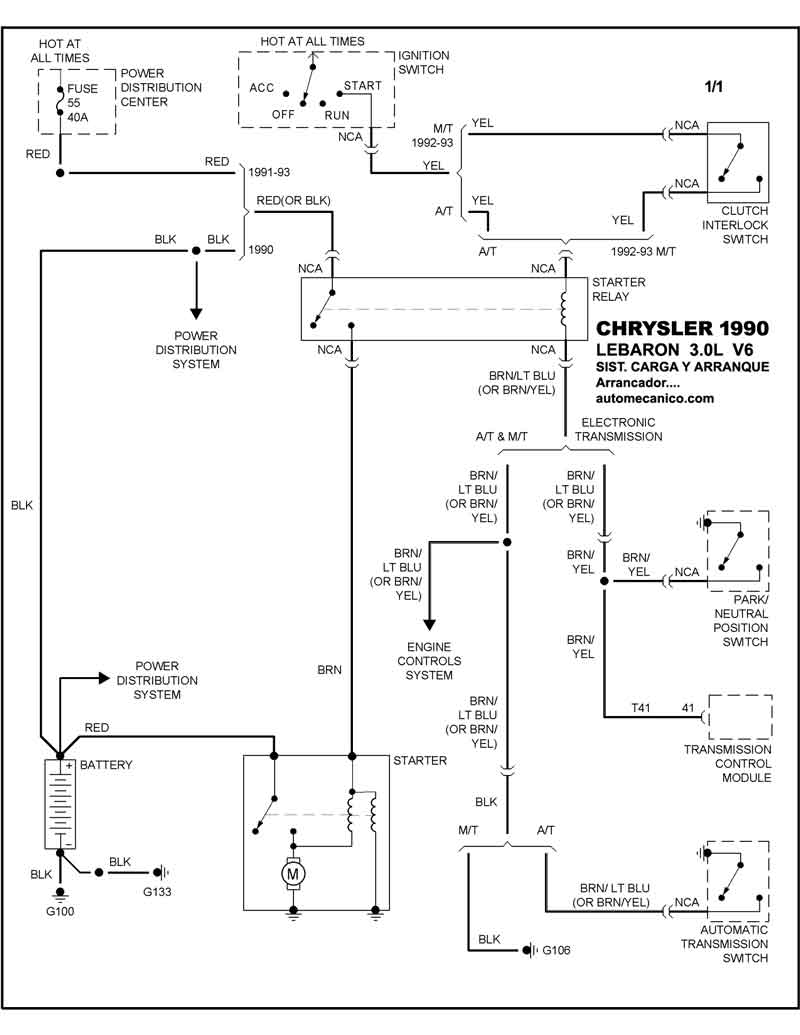

| 1990 | LEBARON - 3.0L 6 CIL | SIST. DE ARRANQUE | SIST. DE ARRANQUE T/A |
