DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1990 - Mecanica Automotriz - INDICE

Diagramas BUICK : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1990 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos BUICK 1990

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: BUICK - 1990 -
AŃO Modelo Alternador Arrancador

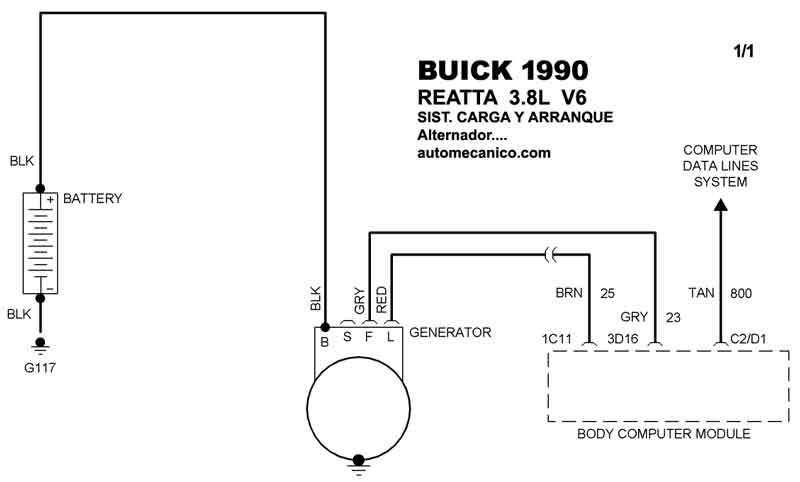

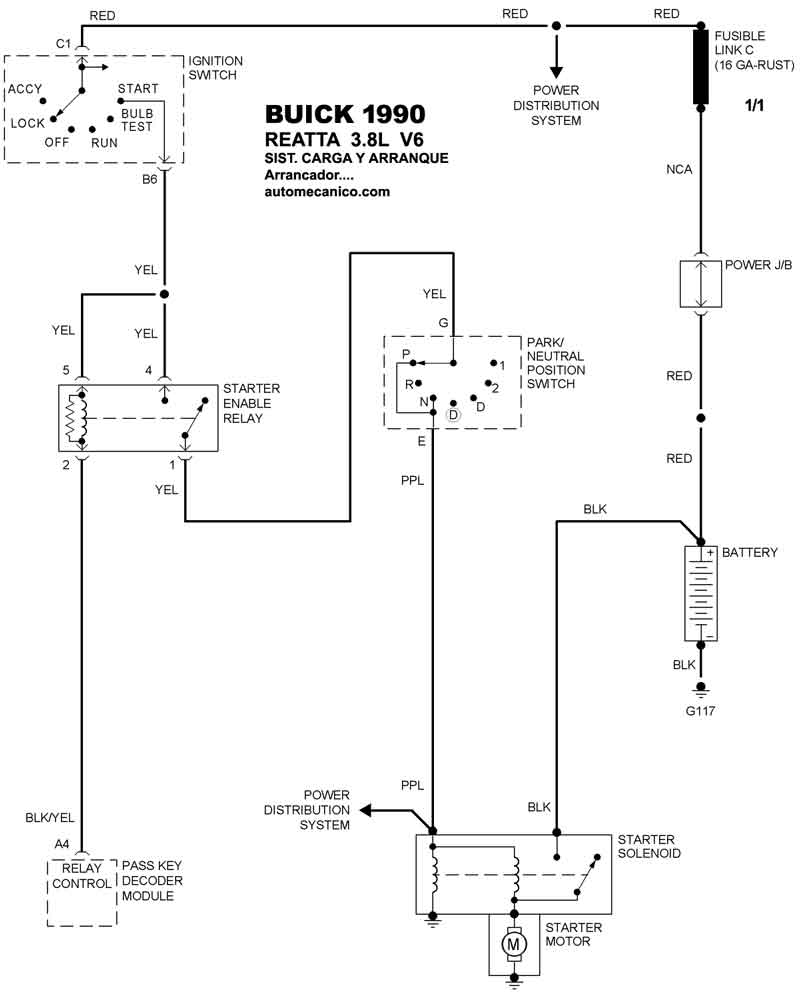

1990 REATTA - 3.8L V6 CIL.  SIST. DE CARGA  SIST. DE ARRANQUE  T/A

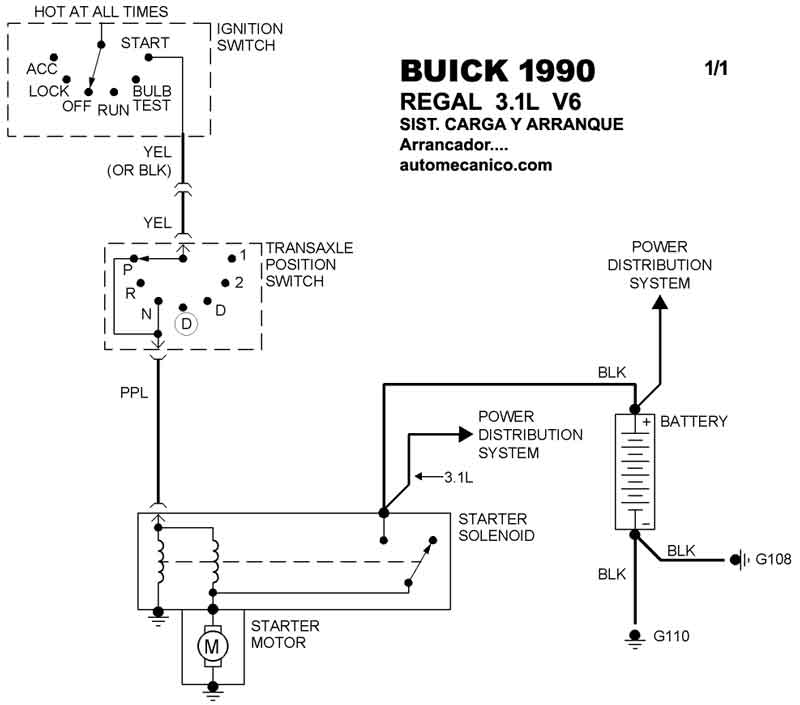

1990 REGAL - 3.1L V6 CIL.  SIST. DE CARGA  SIST. DE ARRANQUE  T/A

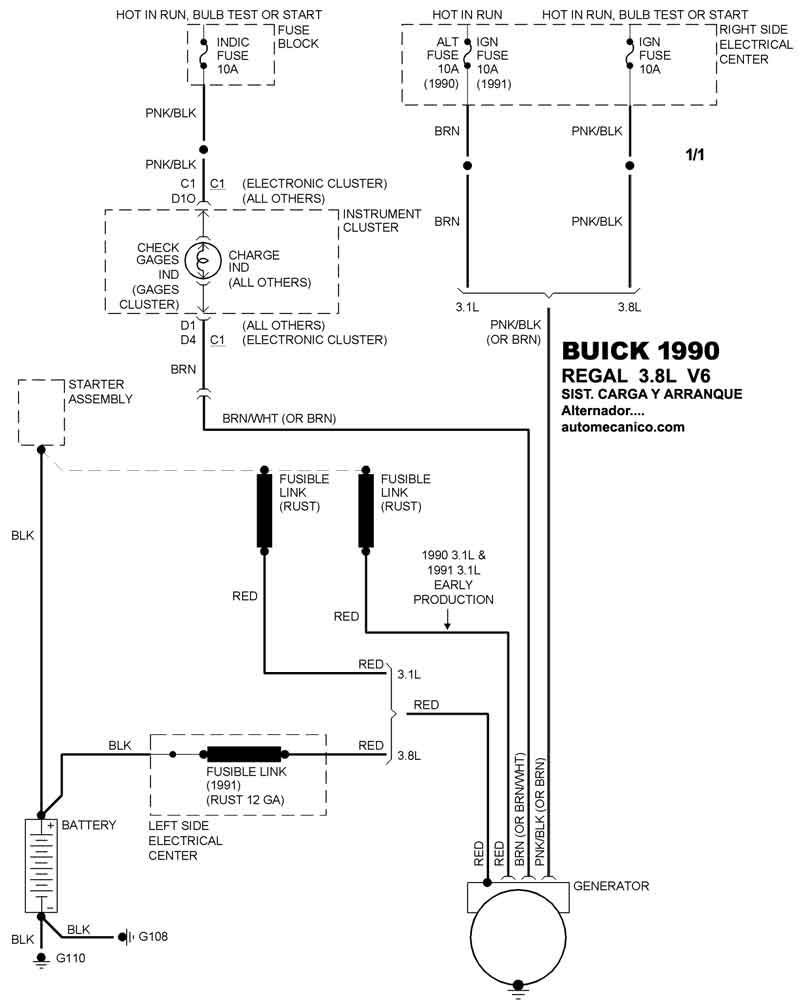

1990 REGAL - 3.8L V6 CIL.  SIST. DE CARGA  SIST. DE ARRANQUE  T/A

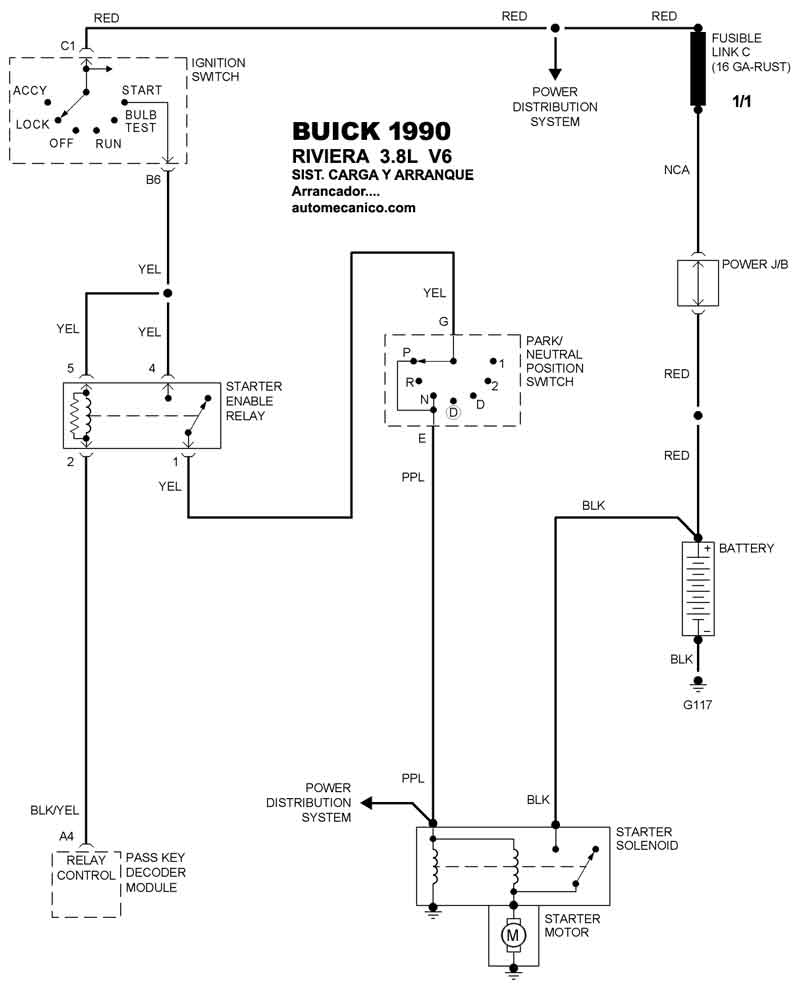

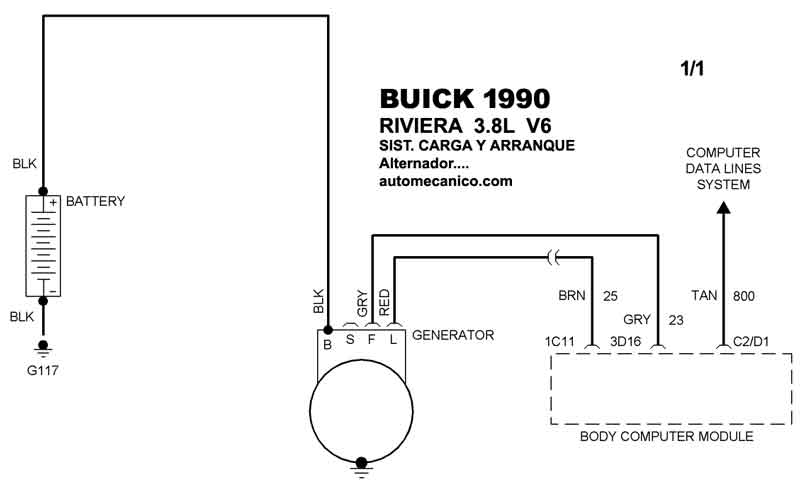

1990 RIVIERA - 3.8L V6 CIL  SIST. DE CARGA  SIST. DE ARRANQUE T/A
