DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2000 - Mecanica Automotriz - INDICE

Diagramas MERCEDES BENZ : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos MERCEDES BENZ 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: MERCEDES BENZ - 2000 -
YEAR Modelo Alternador Arrancador

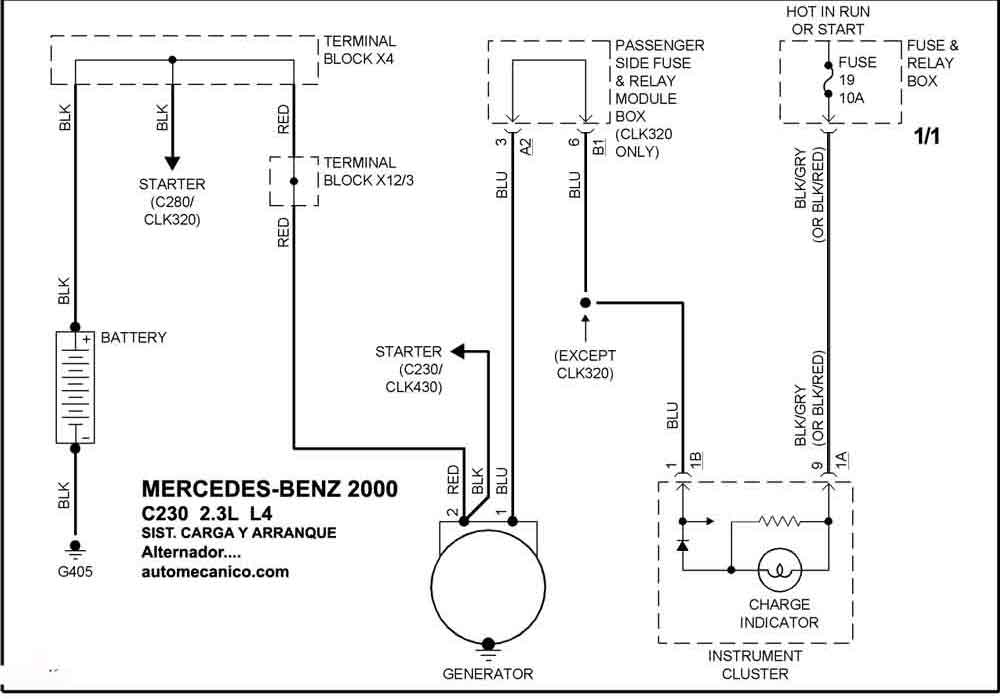

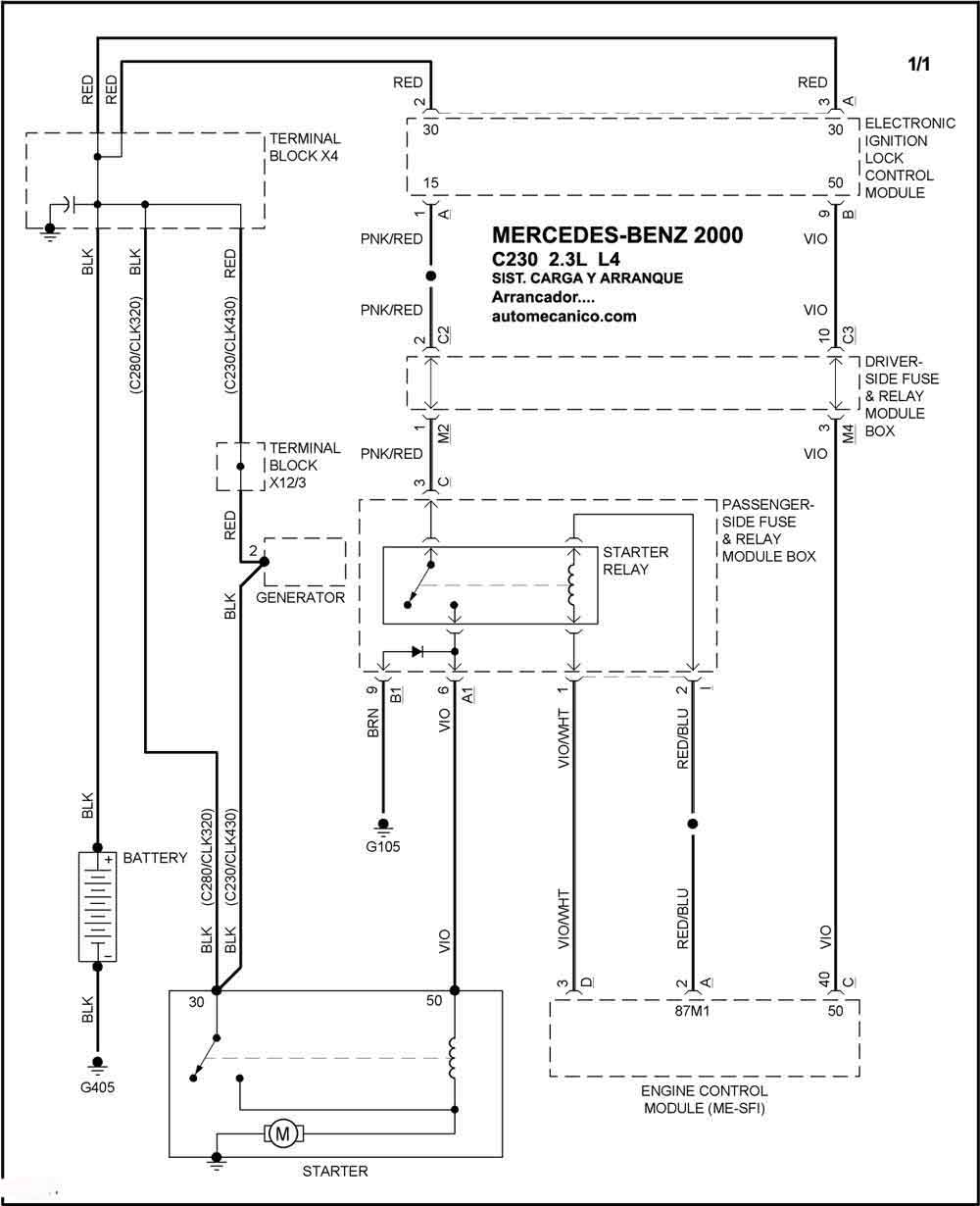

2000 C230 - 2.3L L4 SIST. DE CARGA SIST. DE ARRANQUE

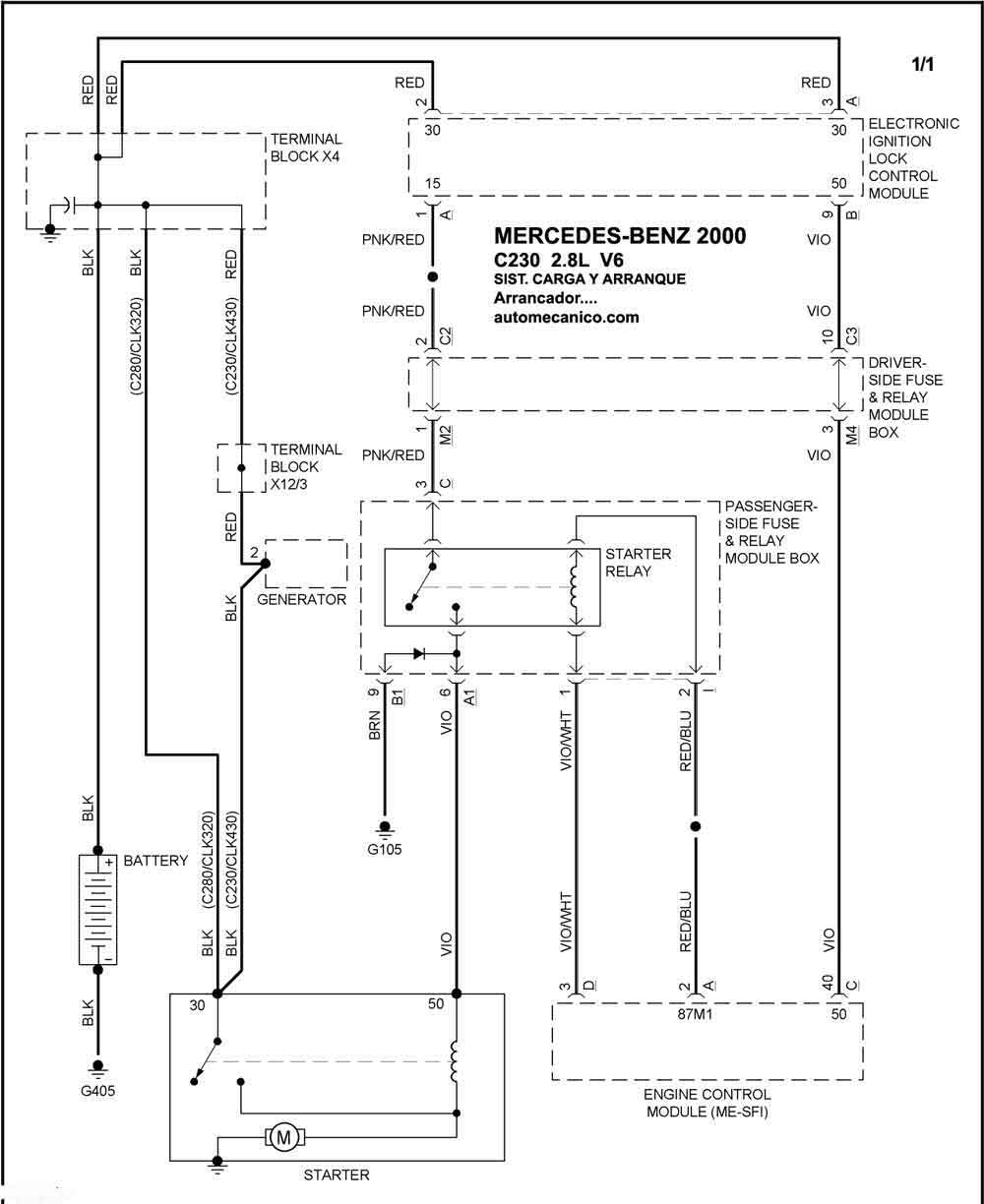

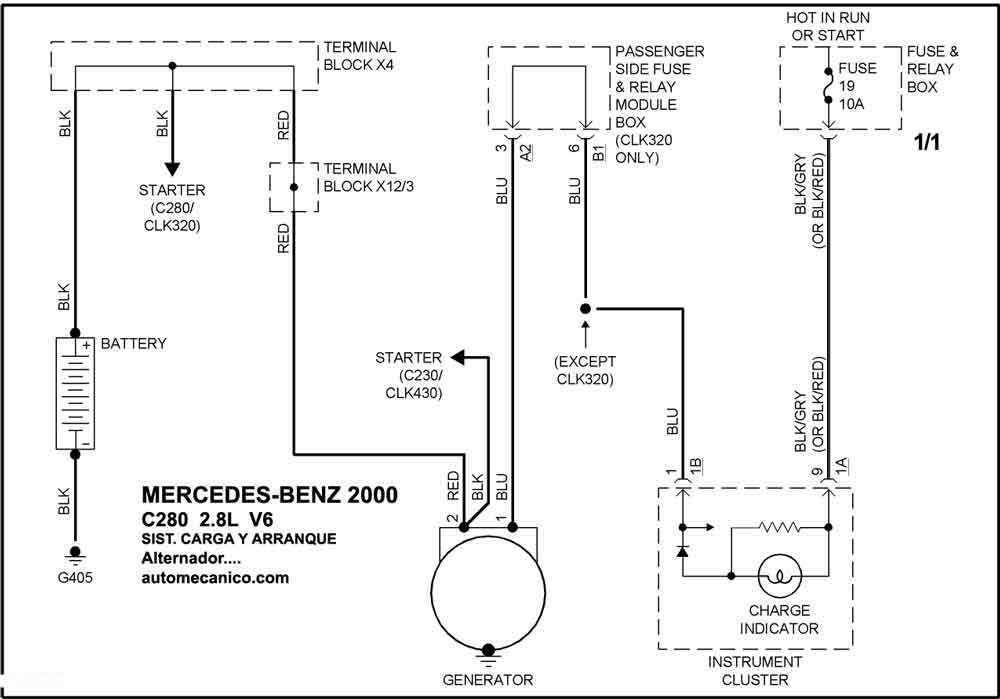

2000 C280 - 2.8L V6 SIST. DE CARGA SIST. DE ARRANQUE

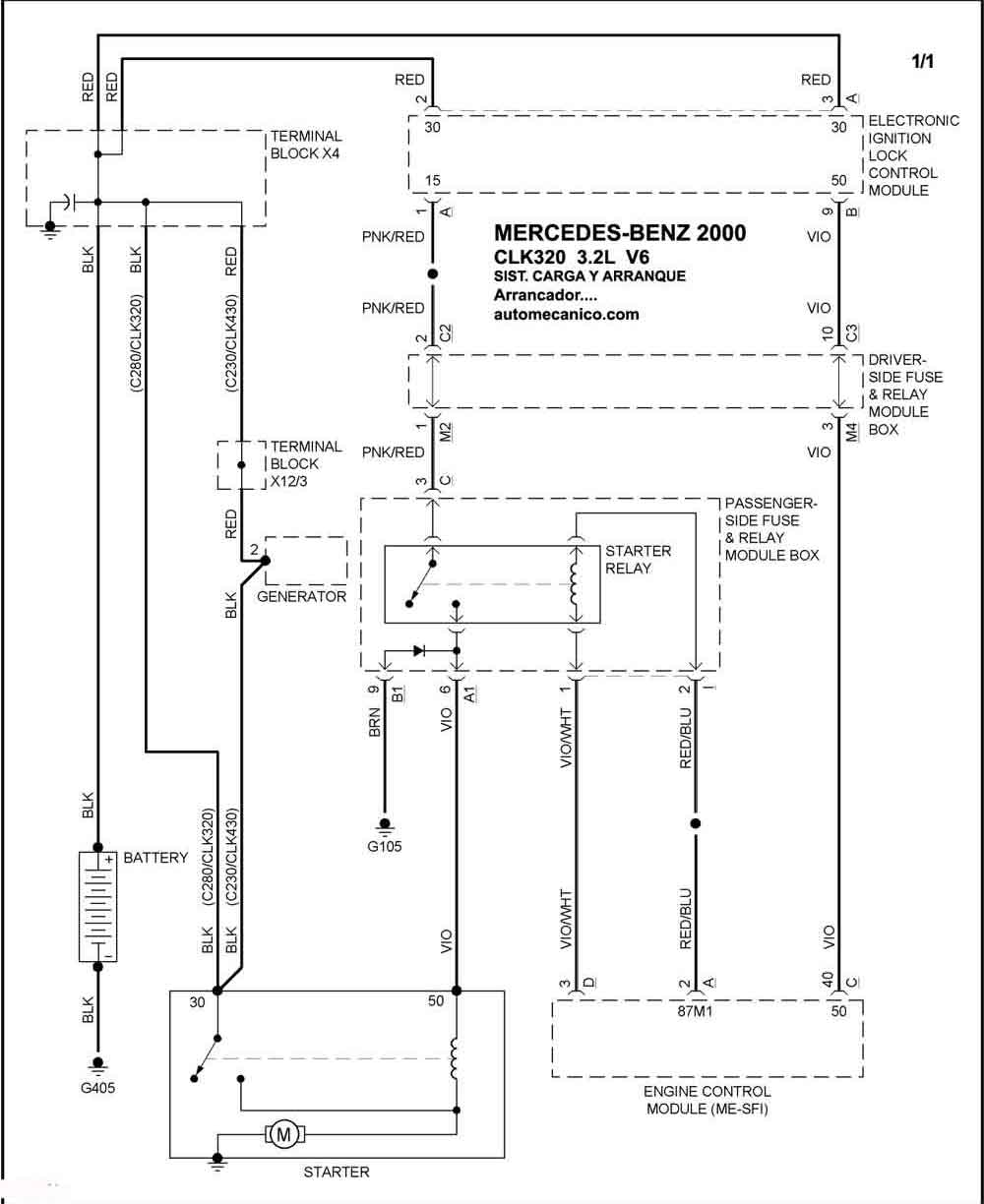

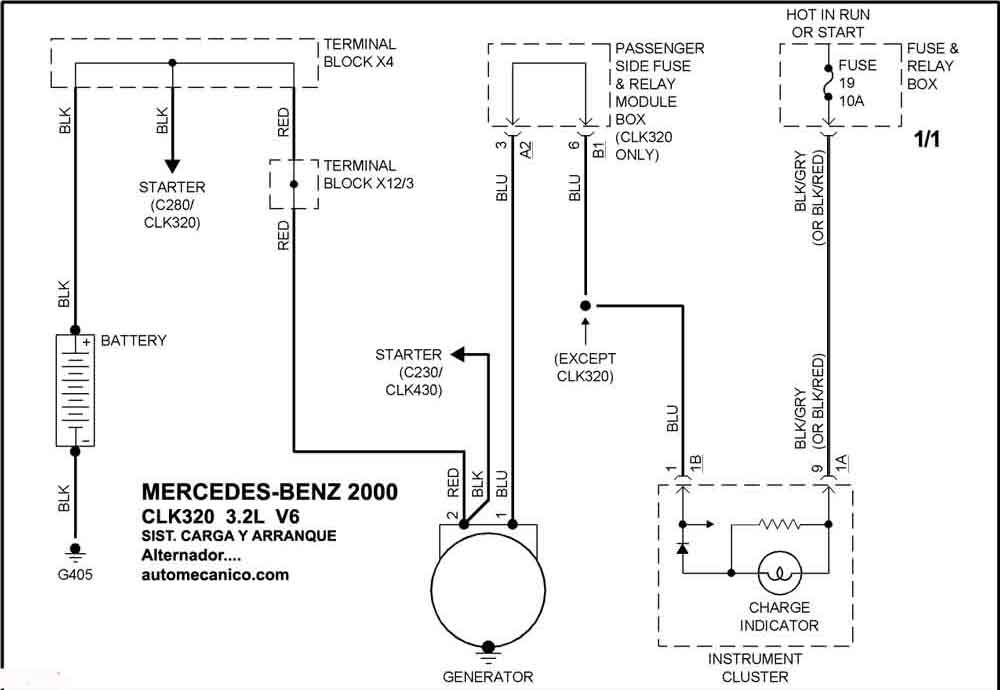

2000 CLK320 - 3.2L V6 SIST. DE CARGA SIST. DE ARRANQUE

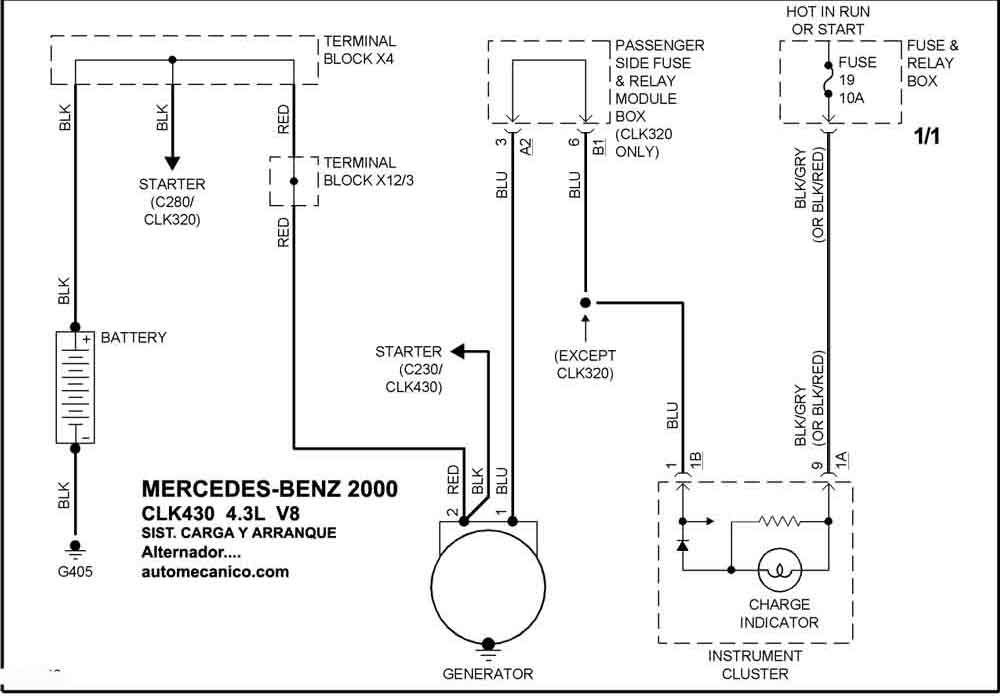

2000 CLK430 -  4.3L V8 SIST. DE CARGA SIST. DE ARRANQUE

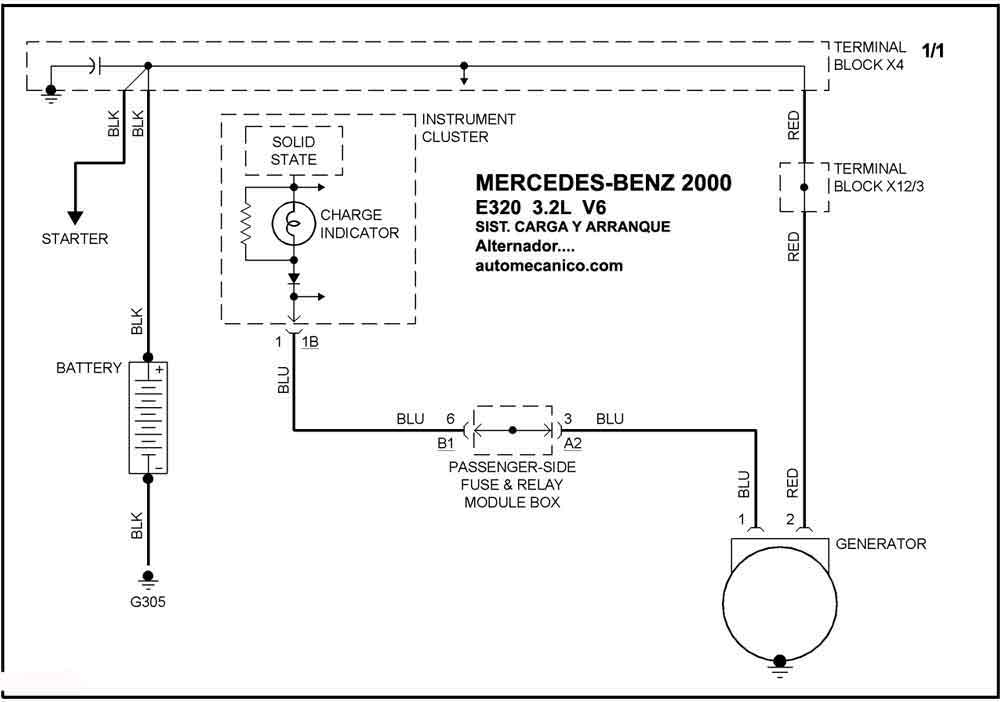

2000 E320 - 3.2L V6 SIST. DE CARGA SIST. DE ARRANQUE

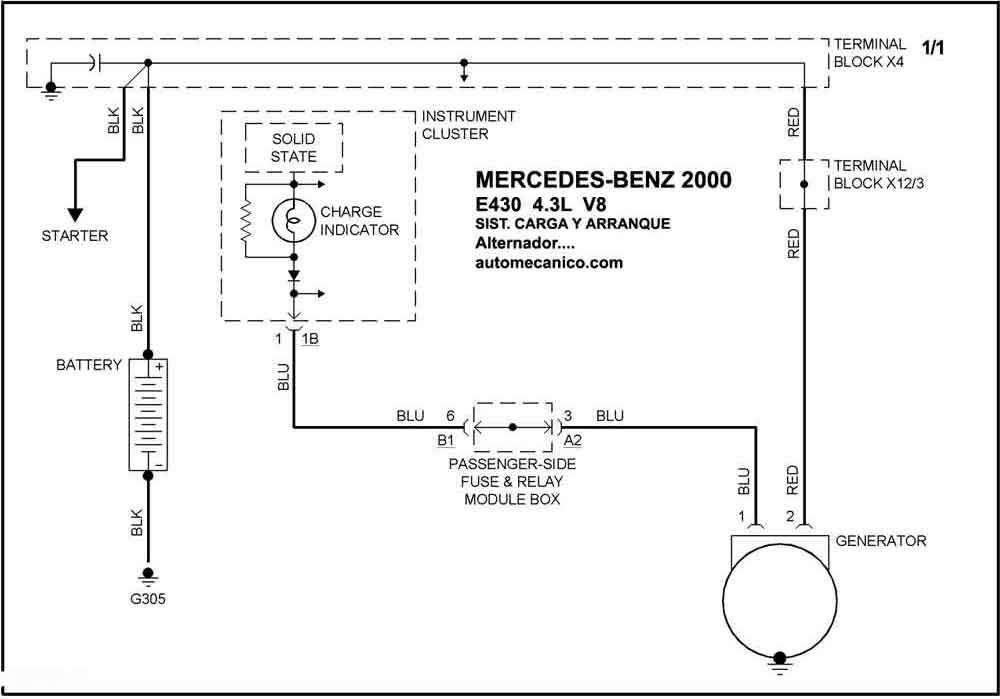

2000 E430 - 4.3L V8 SIST. DE CARGA SIST. DE ARRANQUE
