| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2000 - Mecanica Automotriz - INDICE |
Diagramas JAGUAR : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
JAGUAR 2000 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |

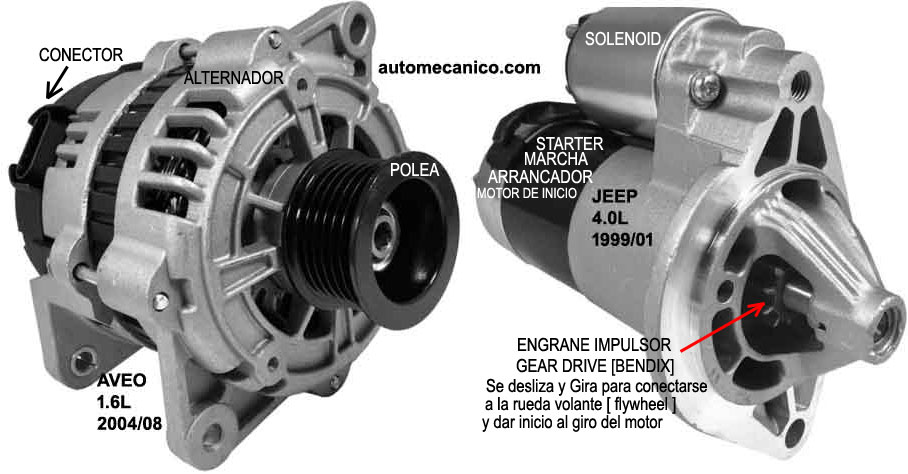

| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: JAGUAR - 2000 - |
| YEAR | Modelo | Alternador | Arrancador |

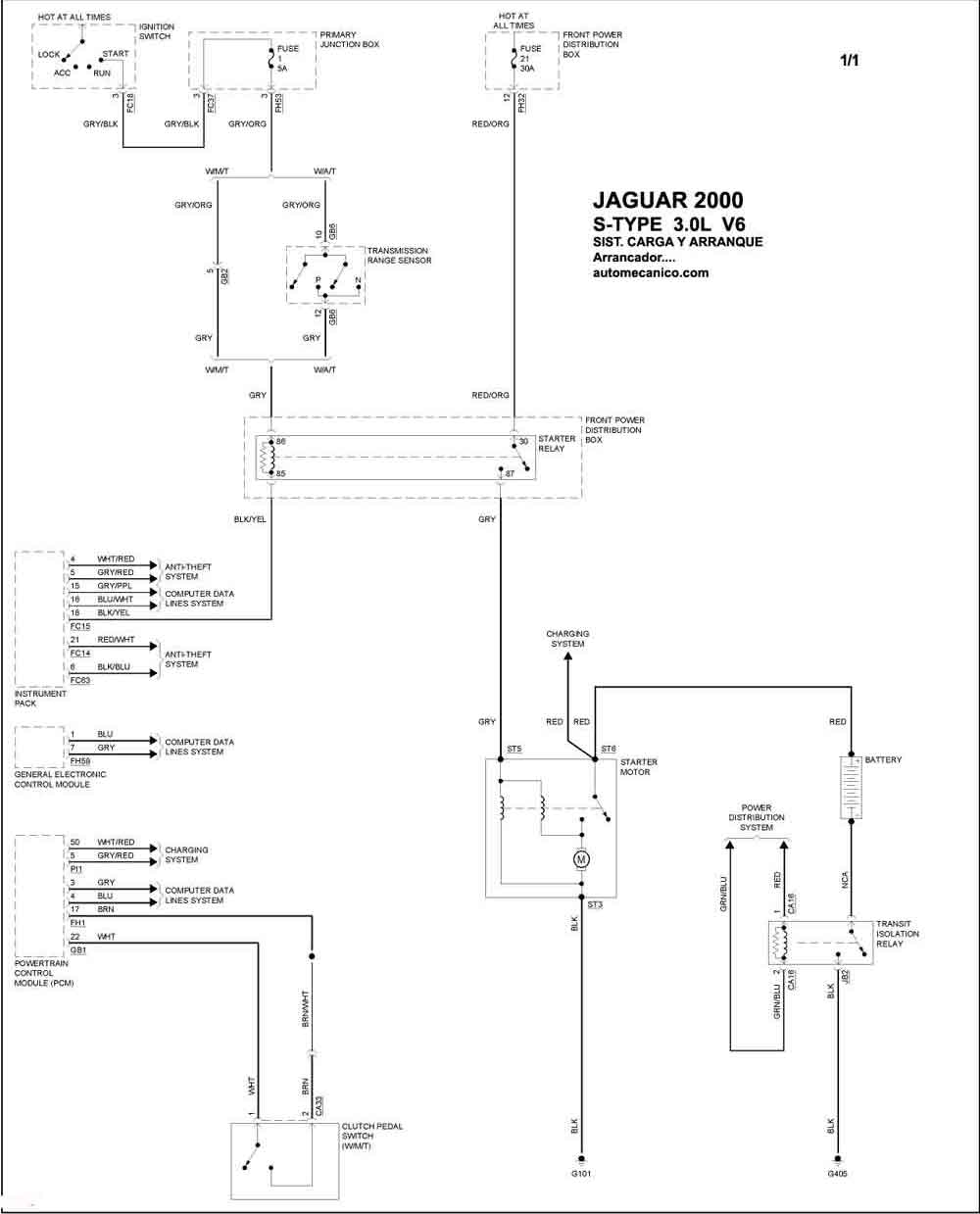

| 2000 | S-TYPE - 3.0L V6 | SIST. DE CARGA | SIST. DE ARRANQUE |

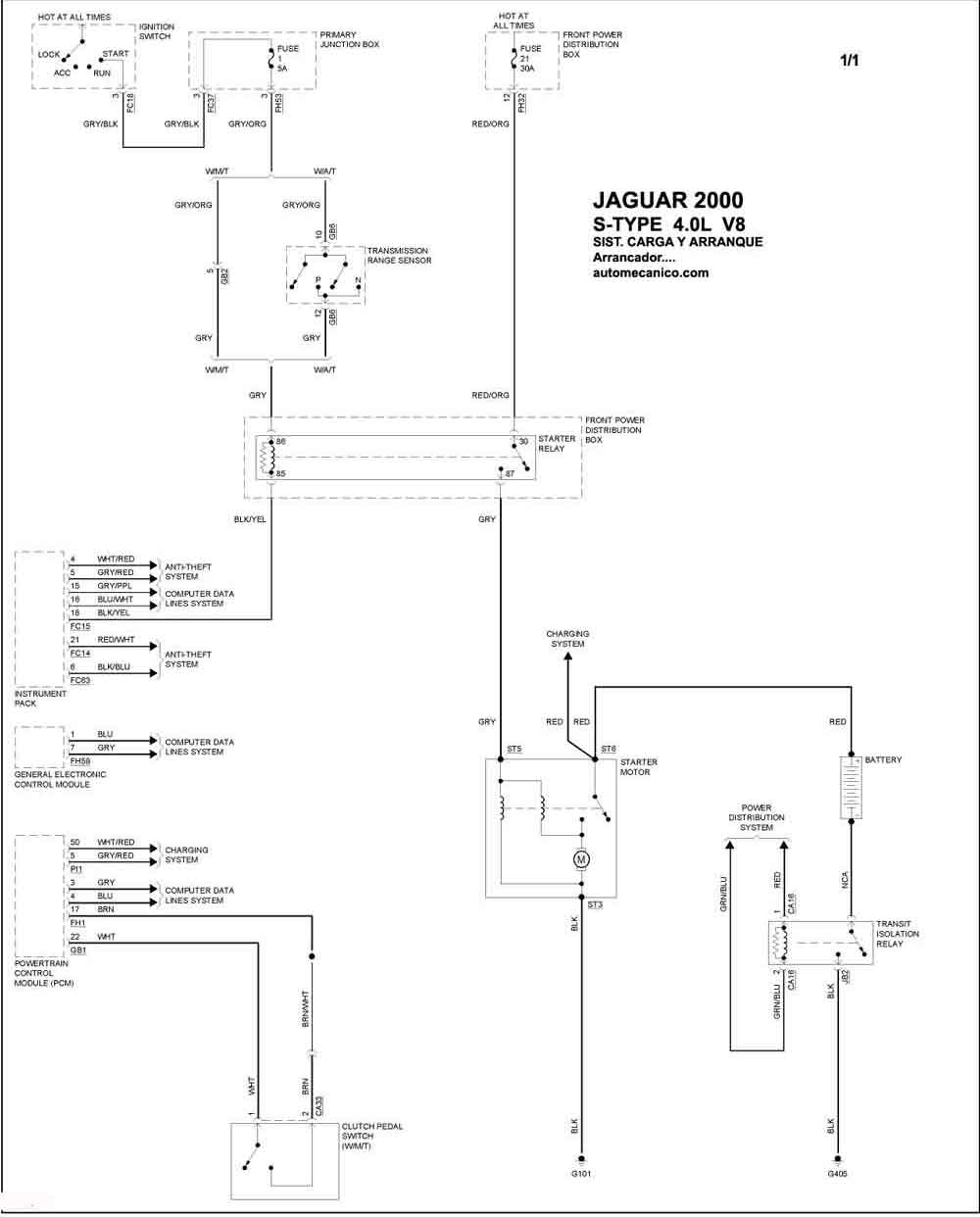

| 2000 | S-TYPE - 4.0L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

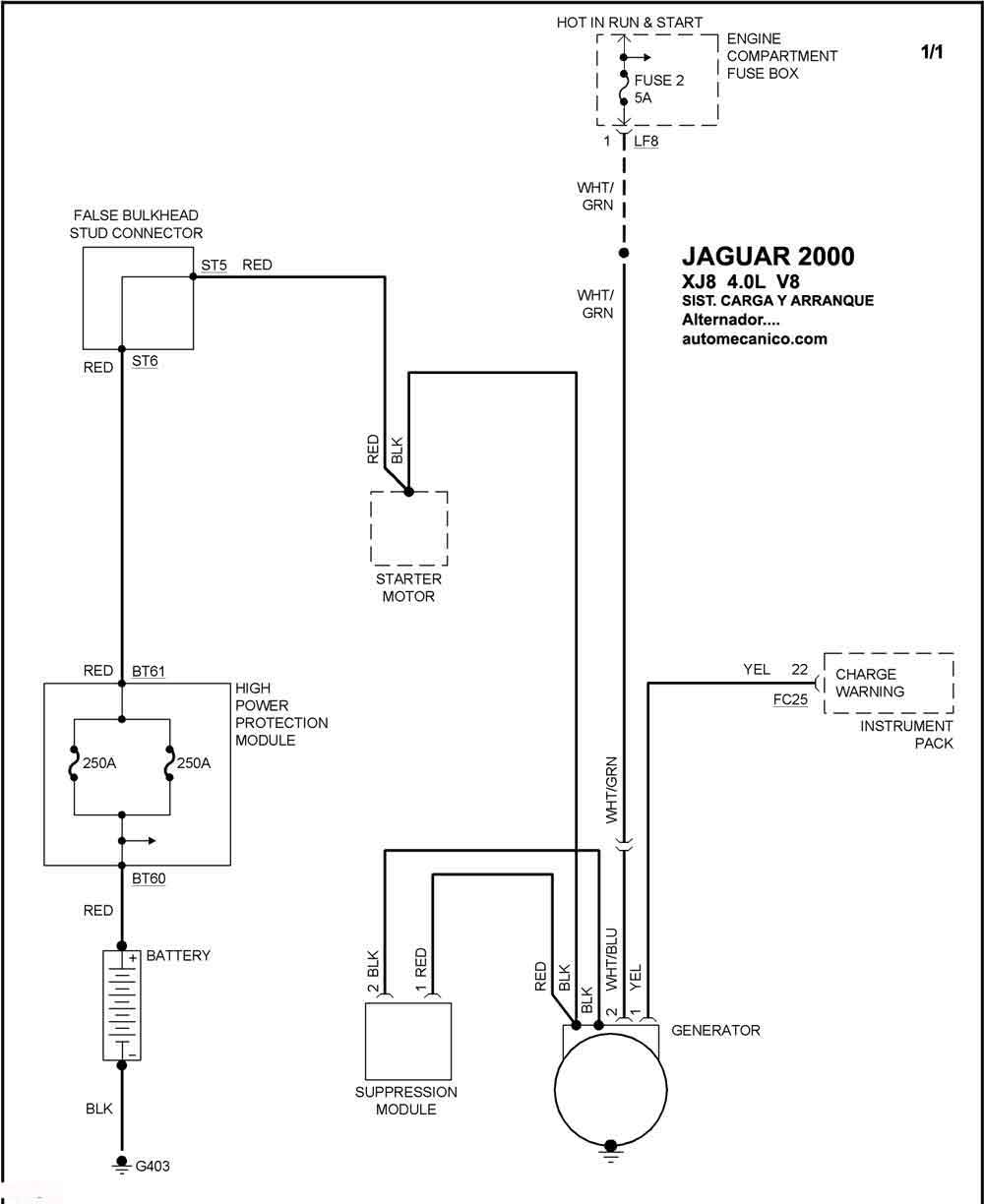

| 2000 | XJ8 - 4.0L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

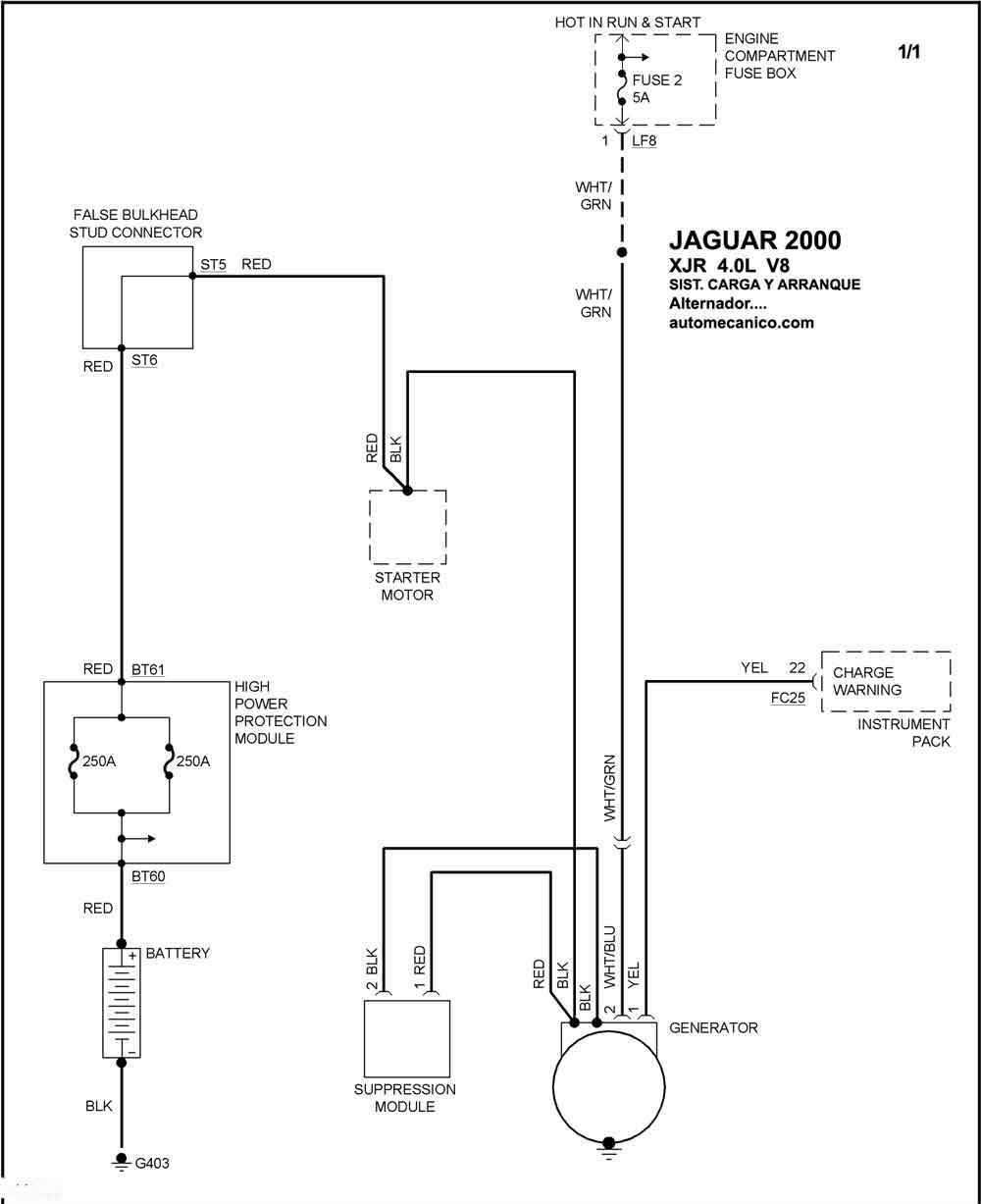

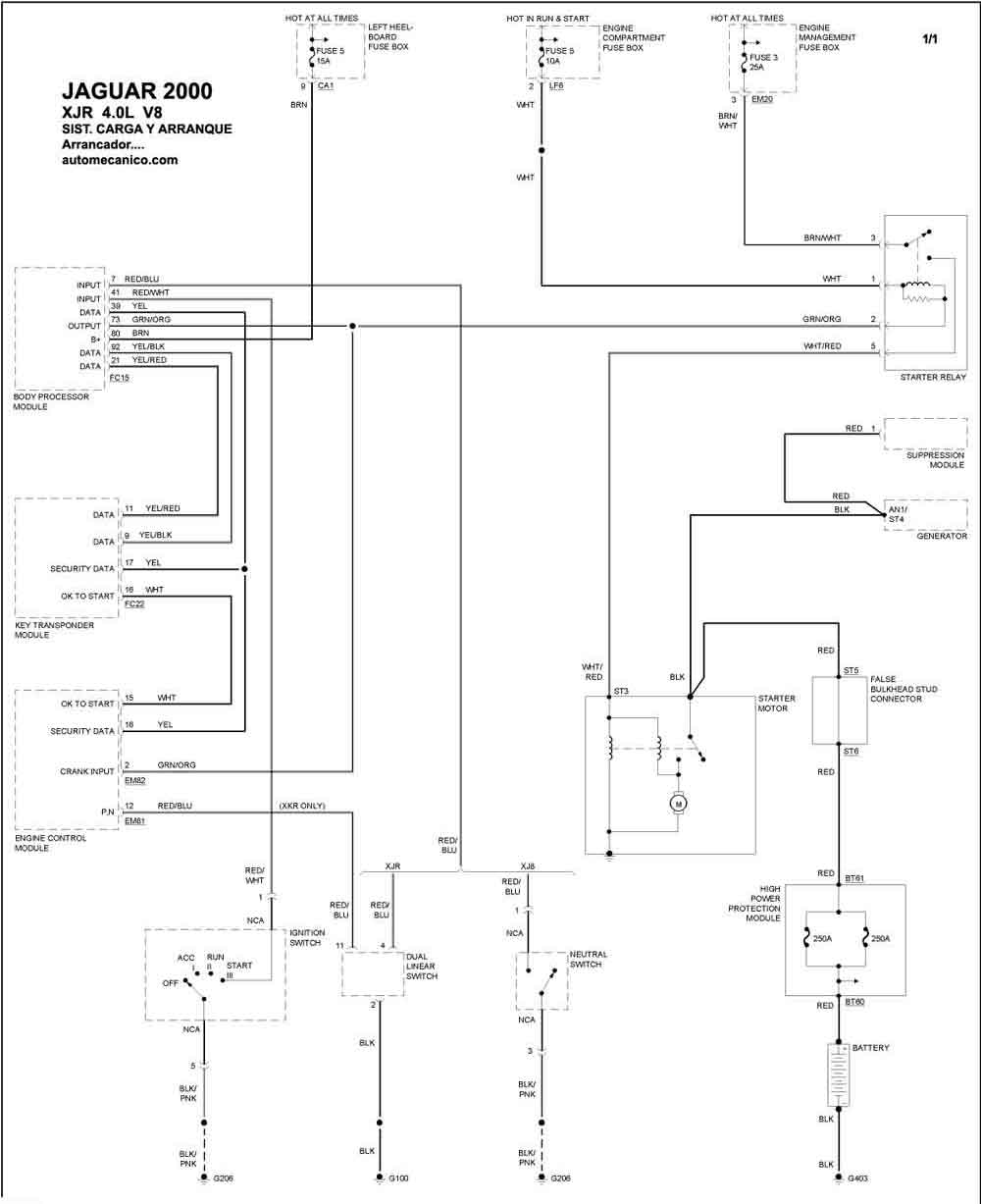

| 2000 | XJR - 4.0L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

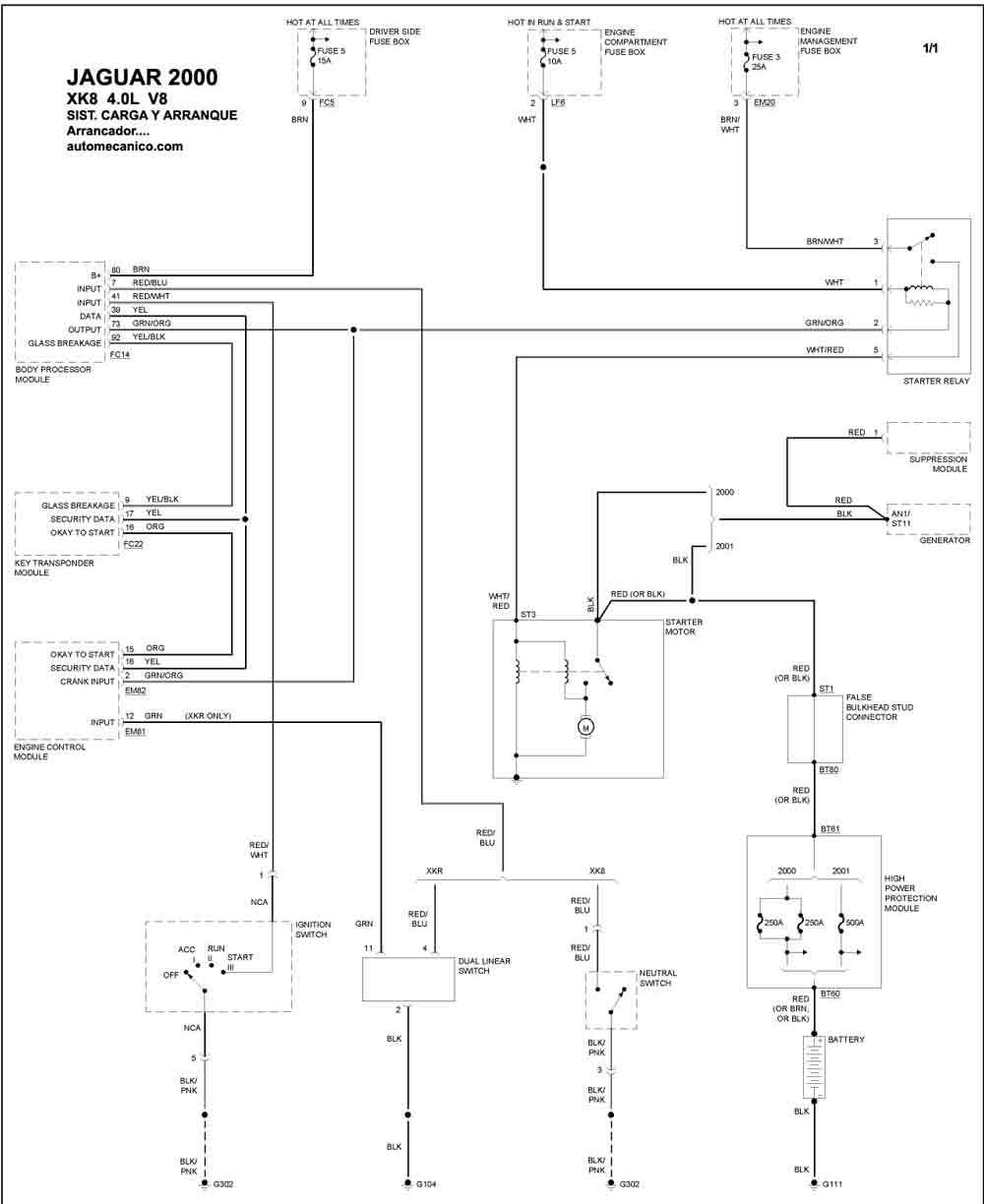

| 2000 | XK8 - 4.0L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

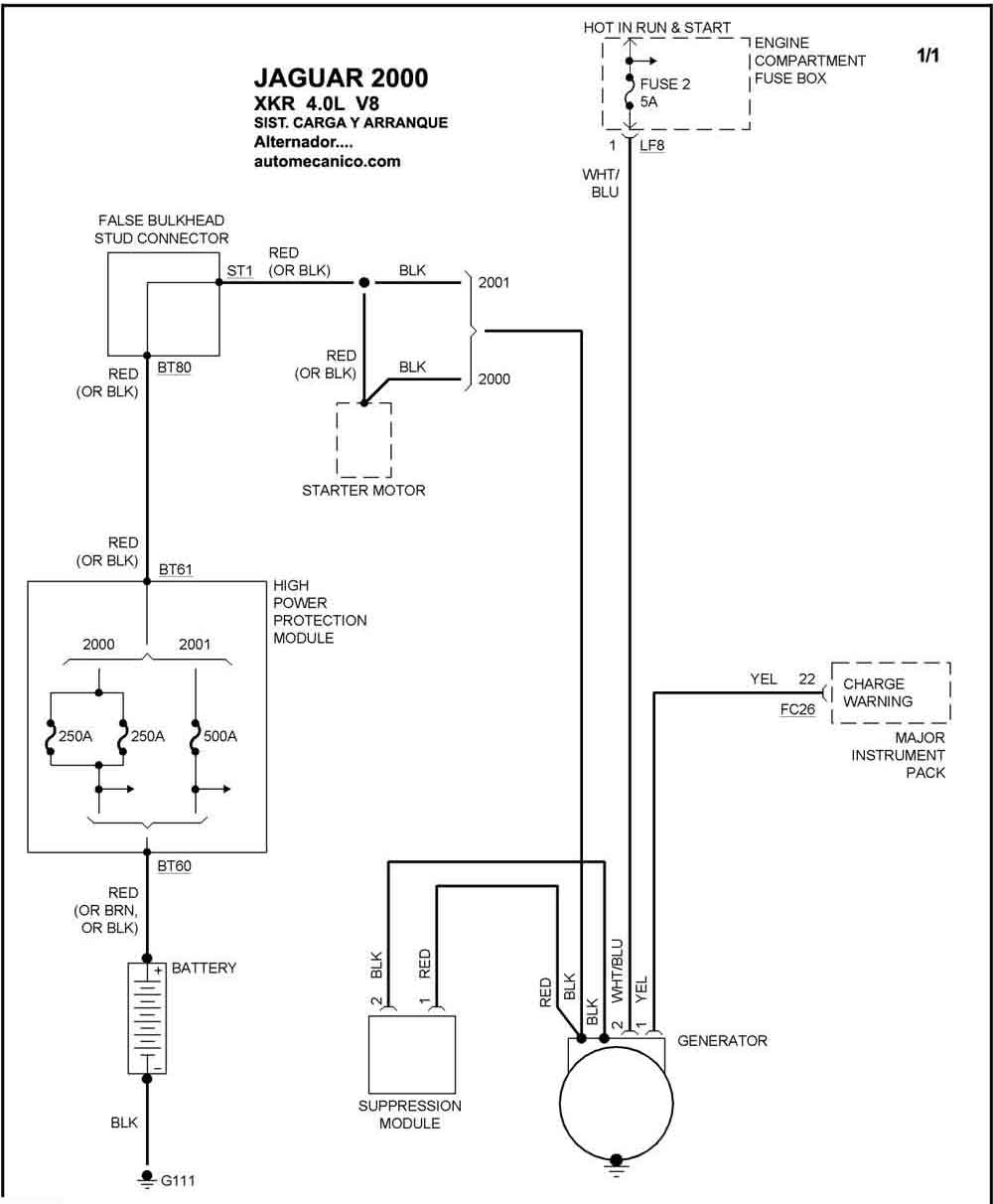

| 2000 | XKR - 4.0L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |
