Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
MERCEDES BENZ 2005 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: MERCEDES BENZ - 2005 - |
| AŃO | Modelo | Alternador | Arrancador |

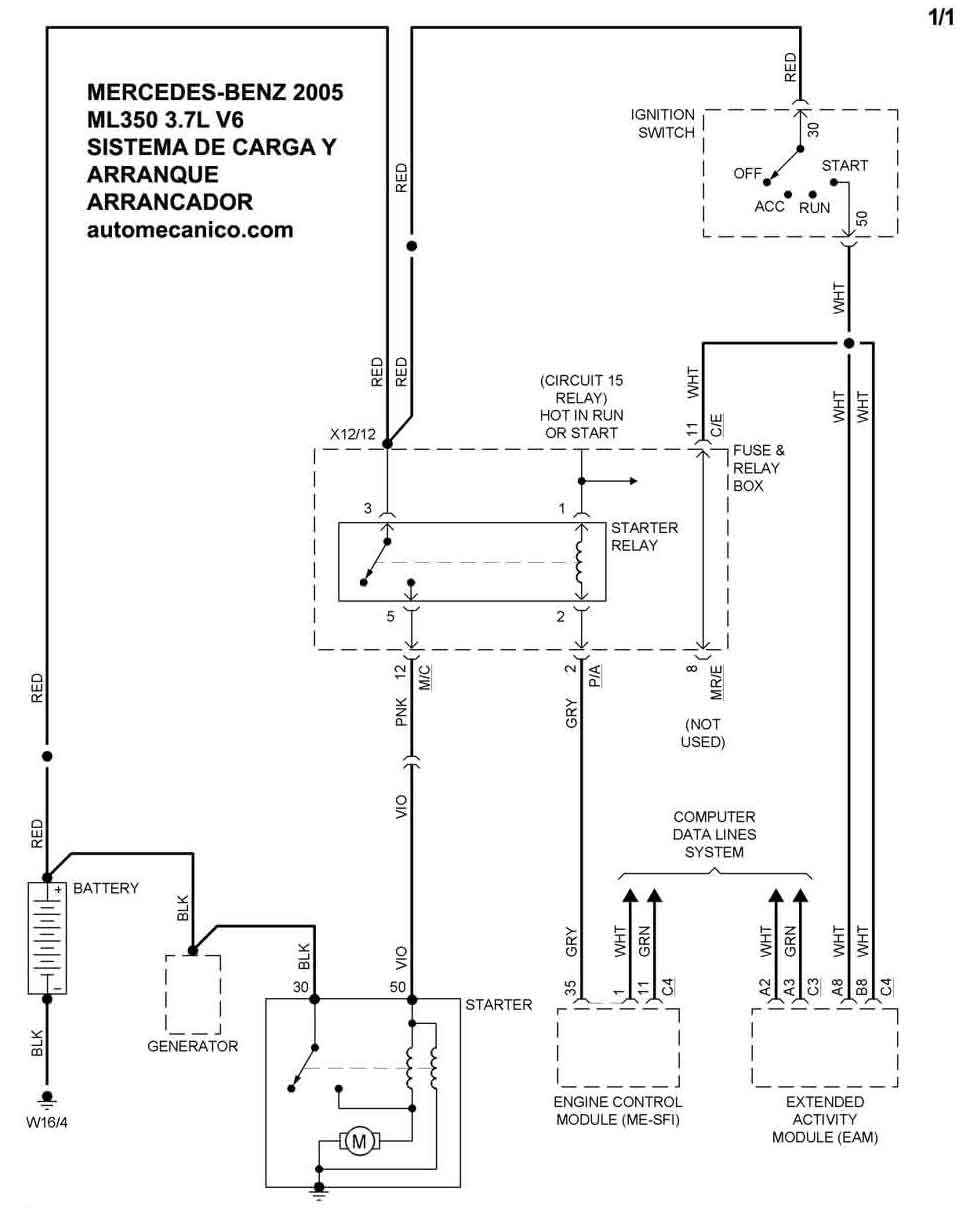

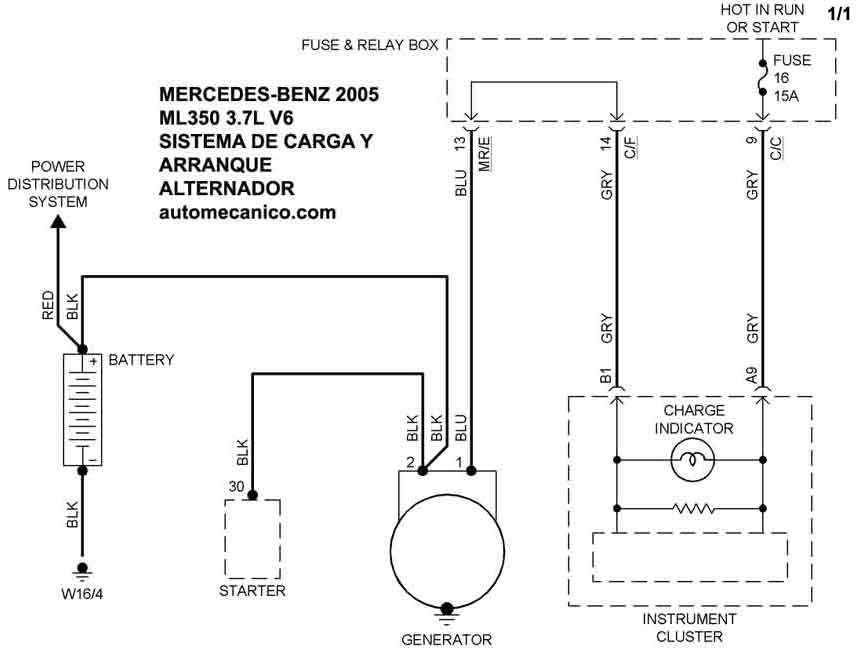

| 2005 | ML350 - 3.7L V6 | SIST. DE CARGA | SIST. DE ARRANQUE |

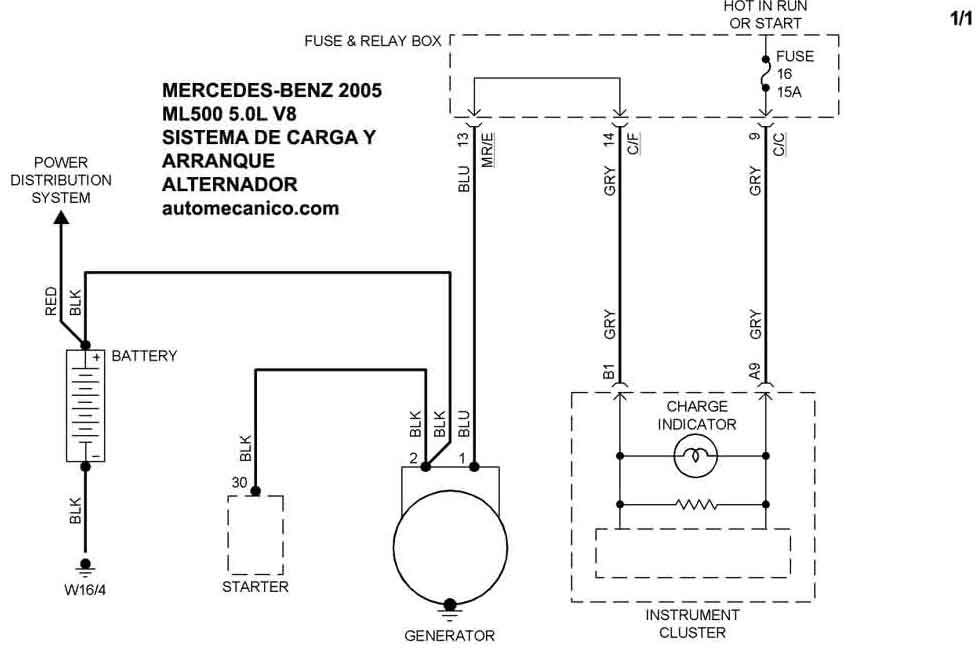

| 2005 | ML500 - 5.0L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

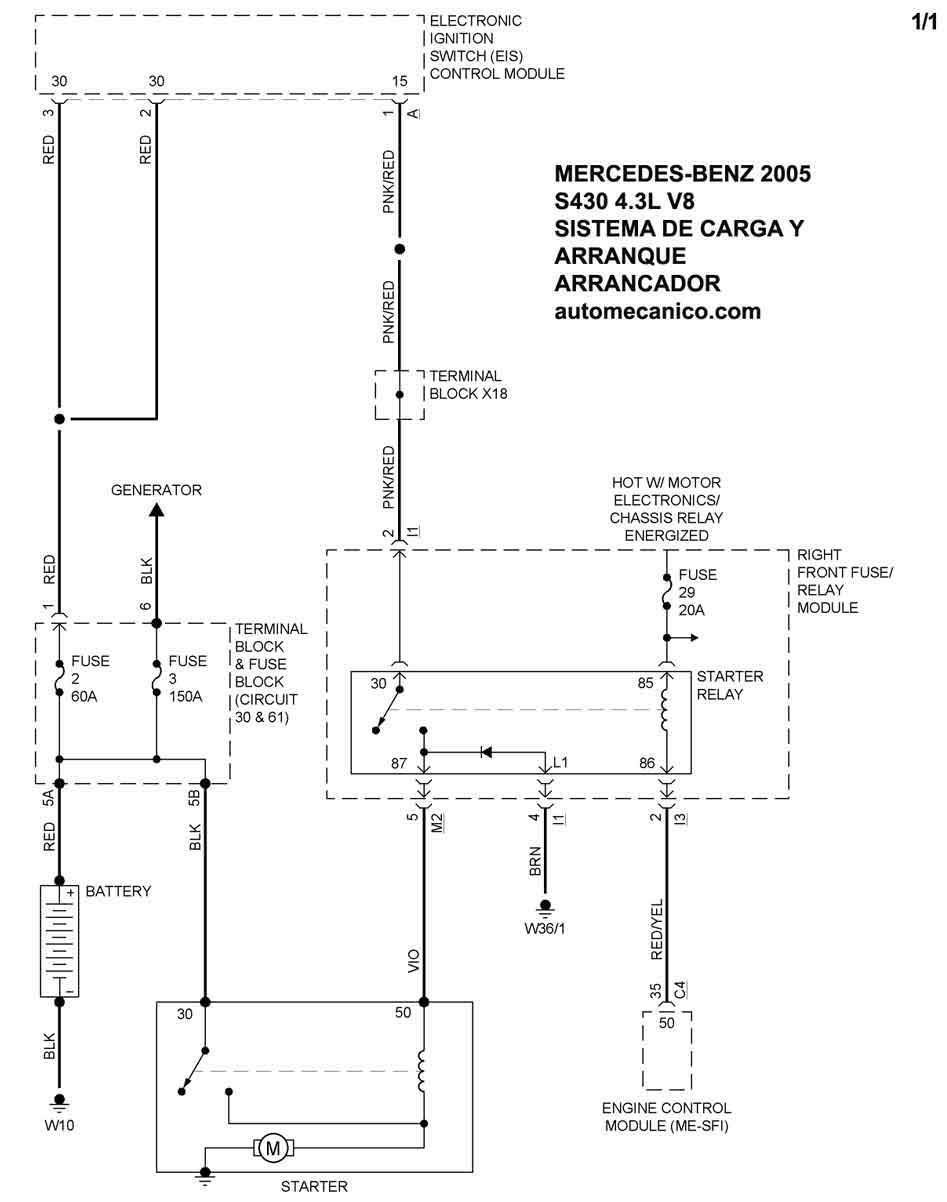

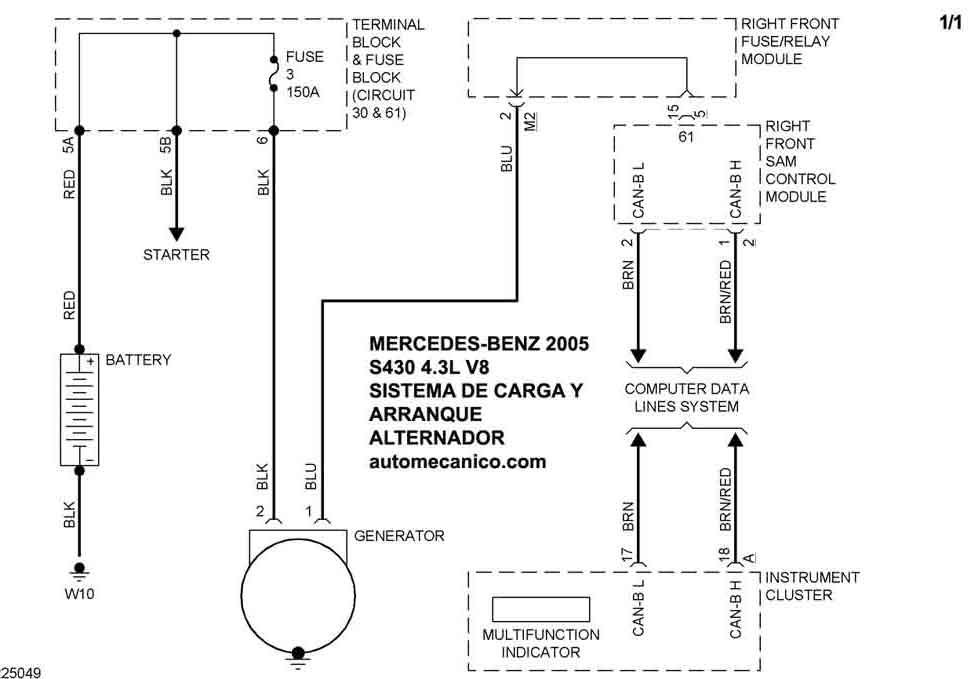

| 2005 | S430 - 4.3L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

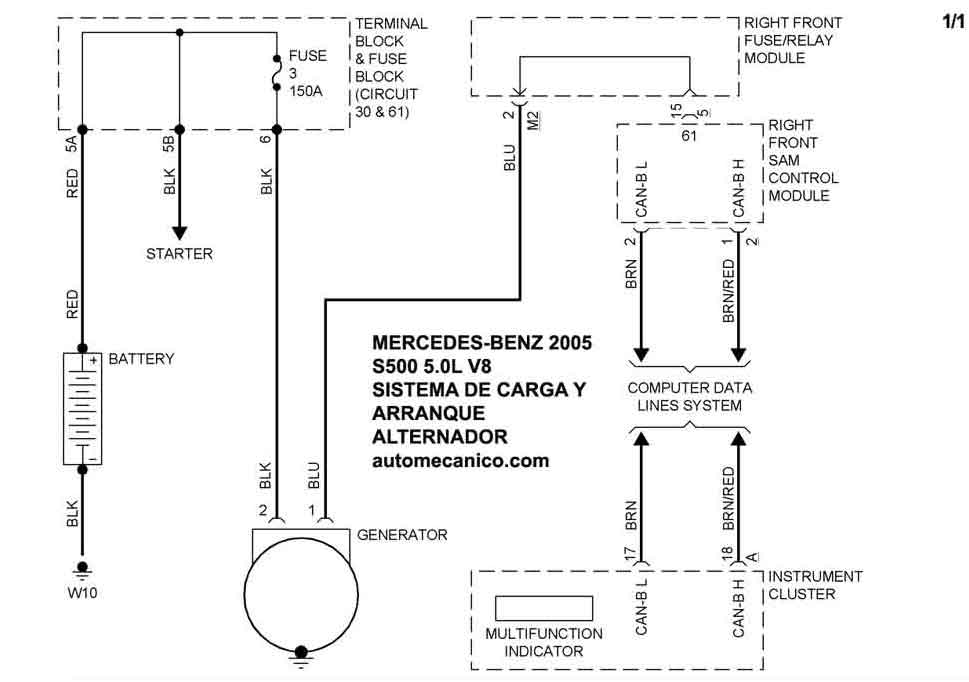

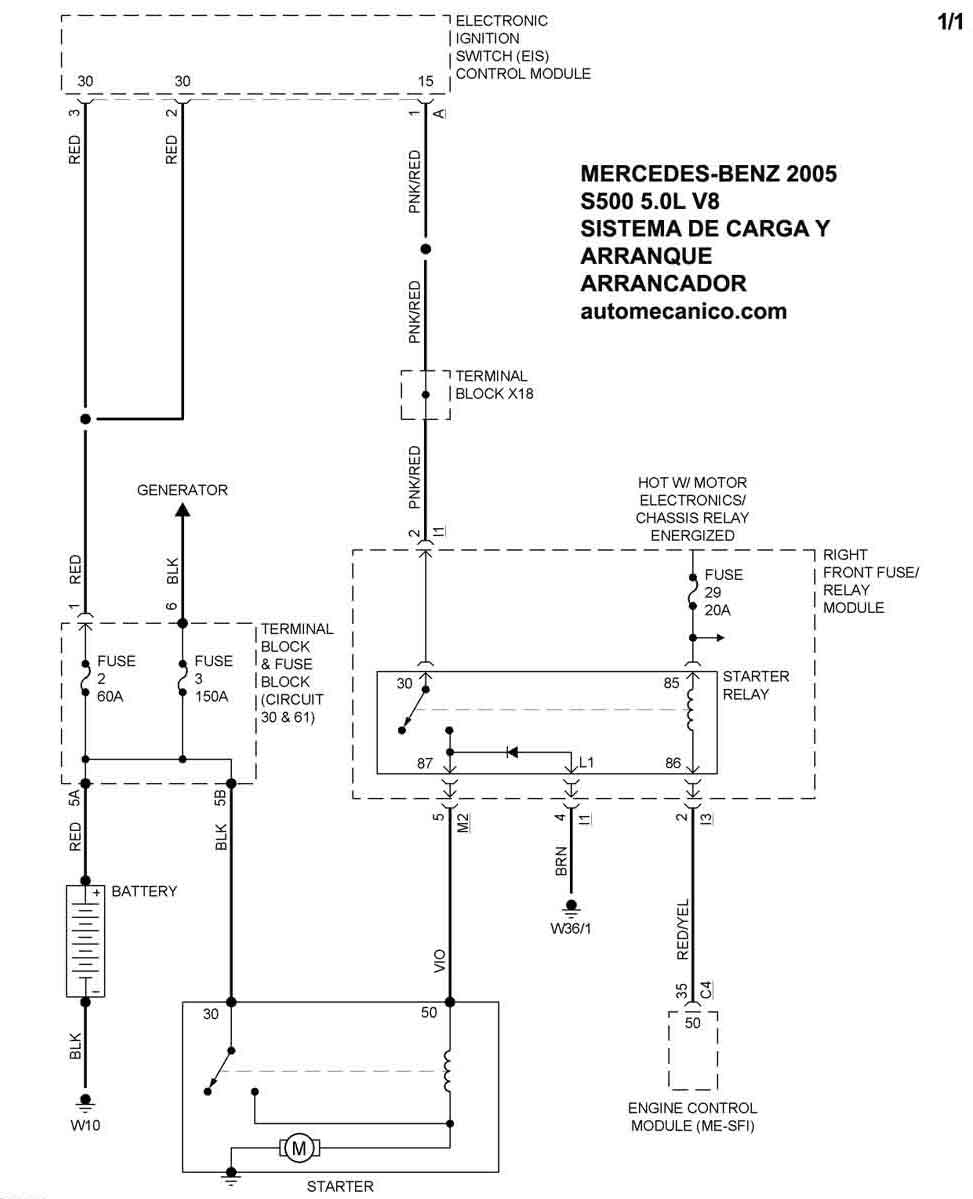

| 2005 | S500 - 5.0L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

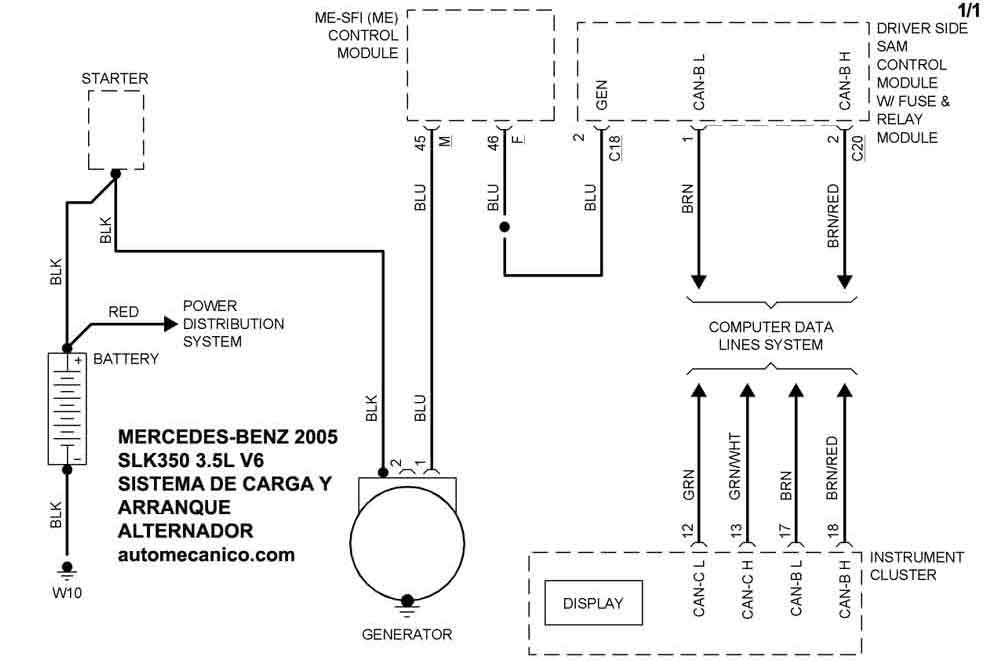

| 2005 | SLK350 - 3.5L V6 | SIST. DE CARGA | SIST. DE ARRANQUE |
