| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2005 - Mecanica Automotriz - INDICE |
Diagramas GMC : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2005 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
GMC 2005 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: GMC - 2005 - |
| AŃO | Modelo | Alternador | Arrancador |

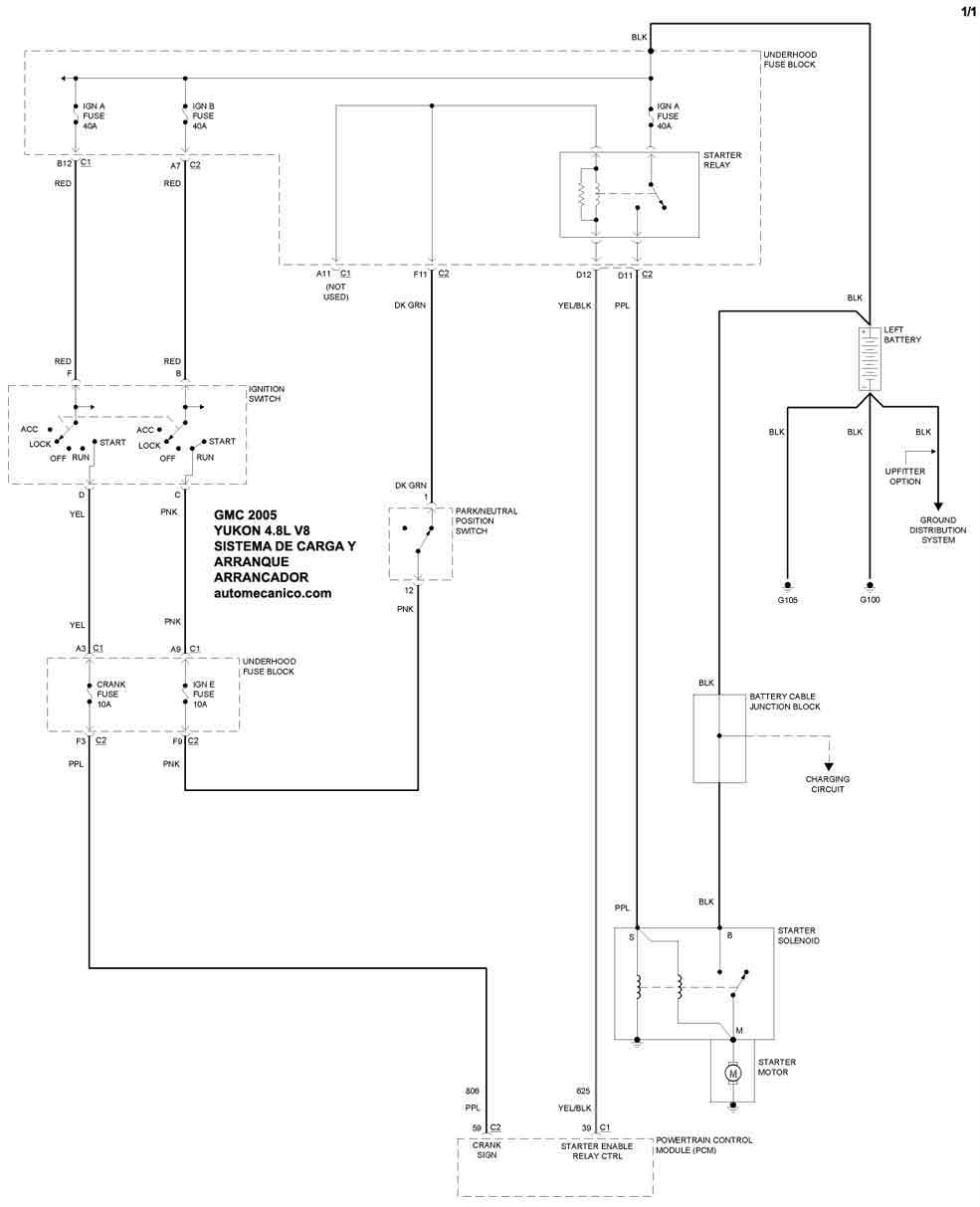

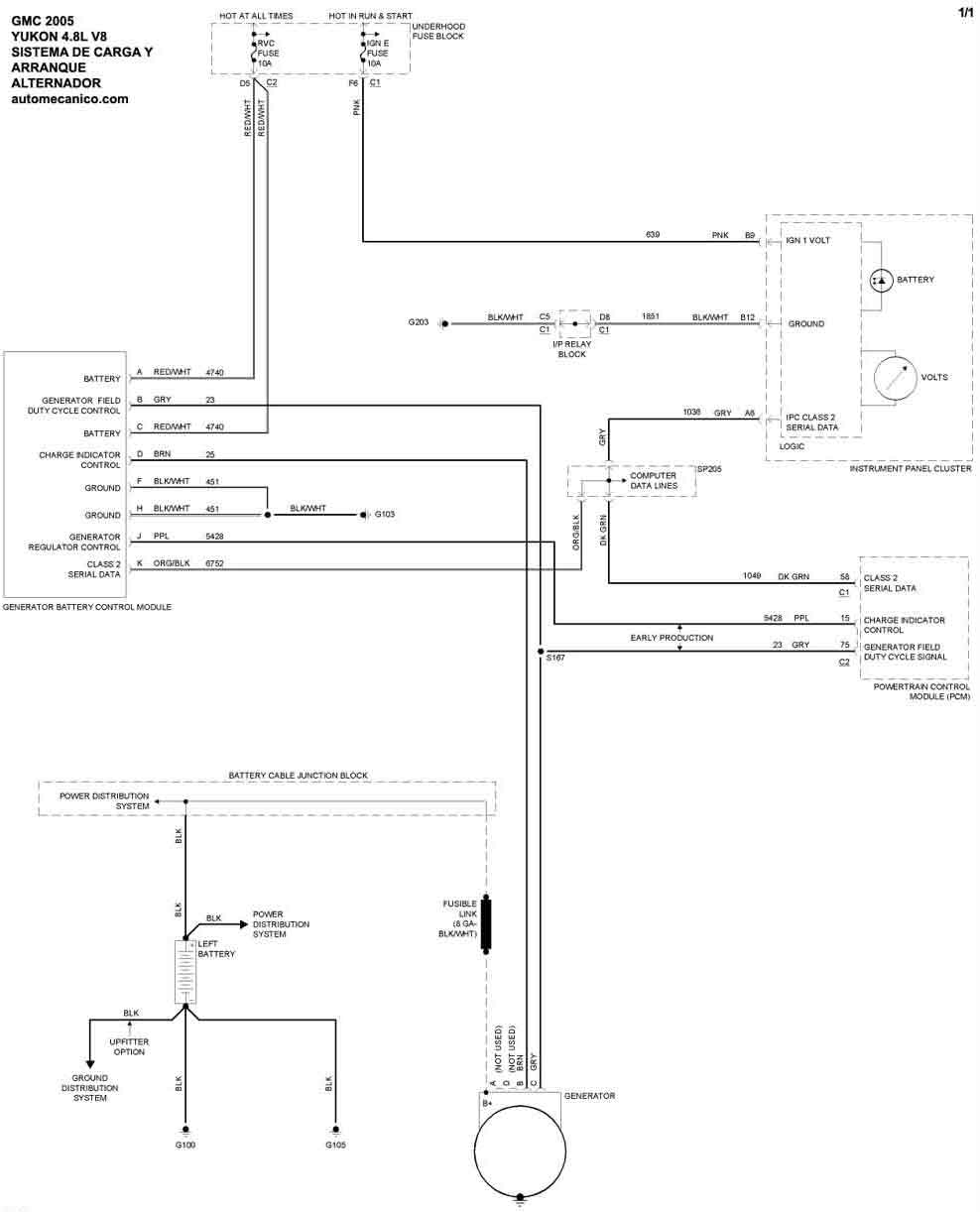

| 2005 | YUKON - 4.8L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

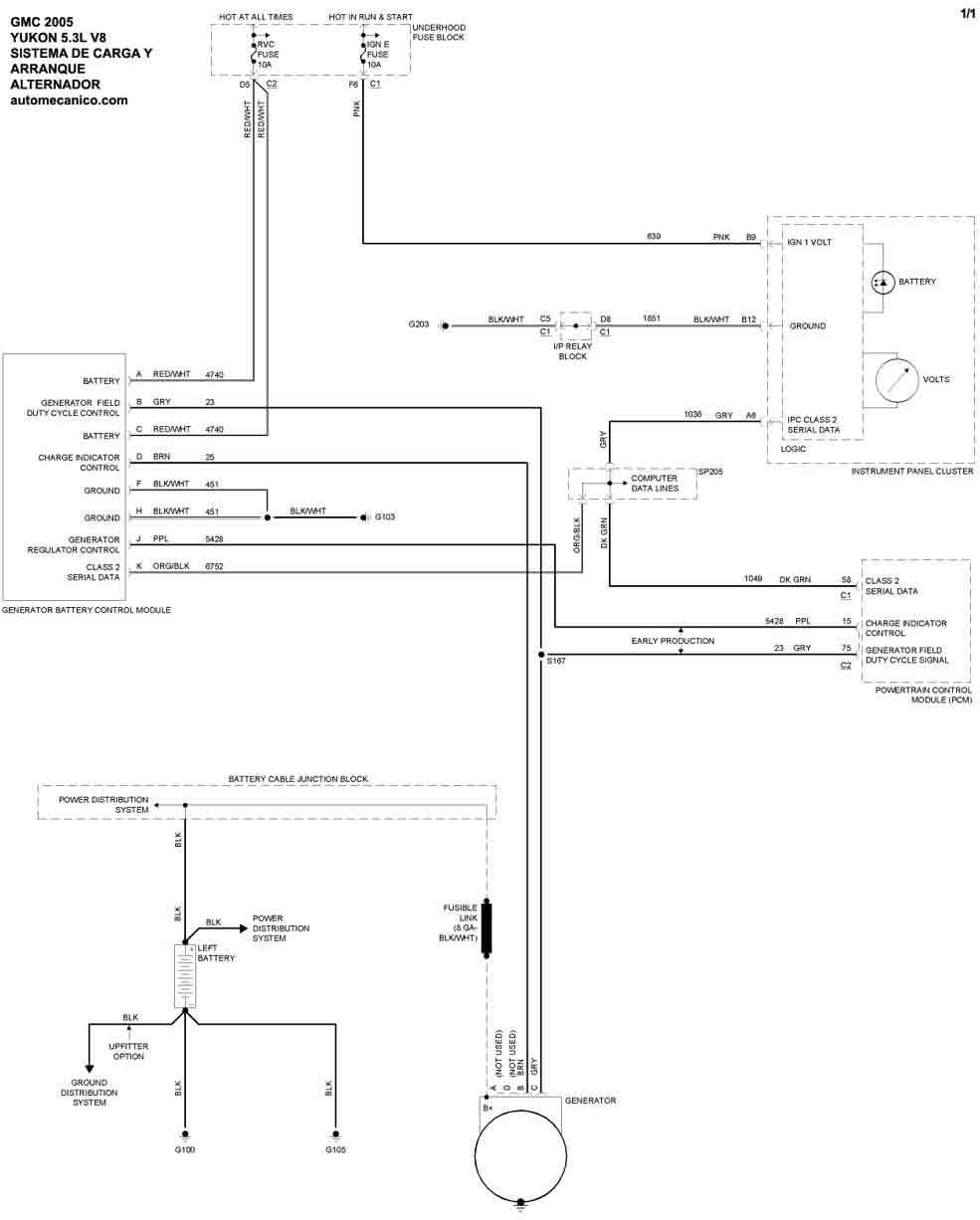

| 2005 | YUKON - 5.3L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

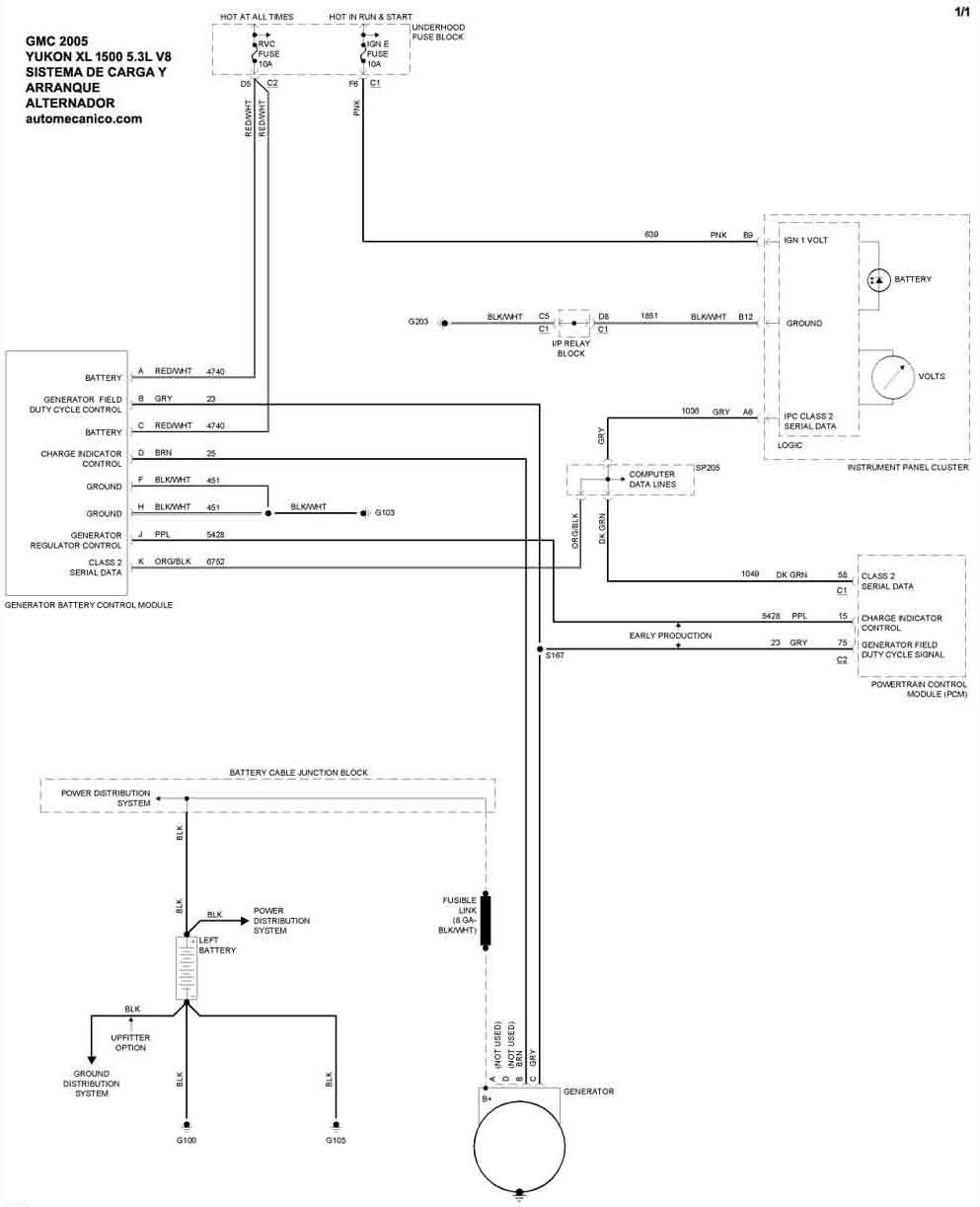

| 2005 | YUKON XL 1500 - 5.3L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |

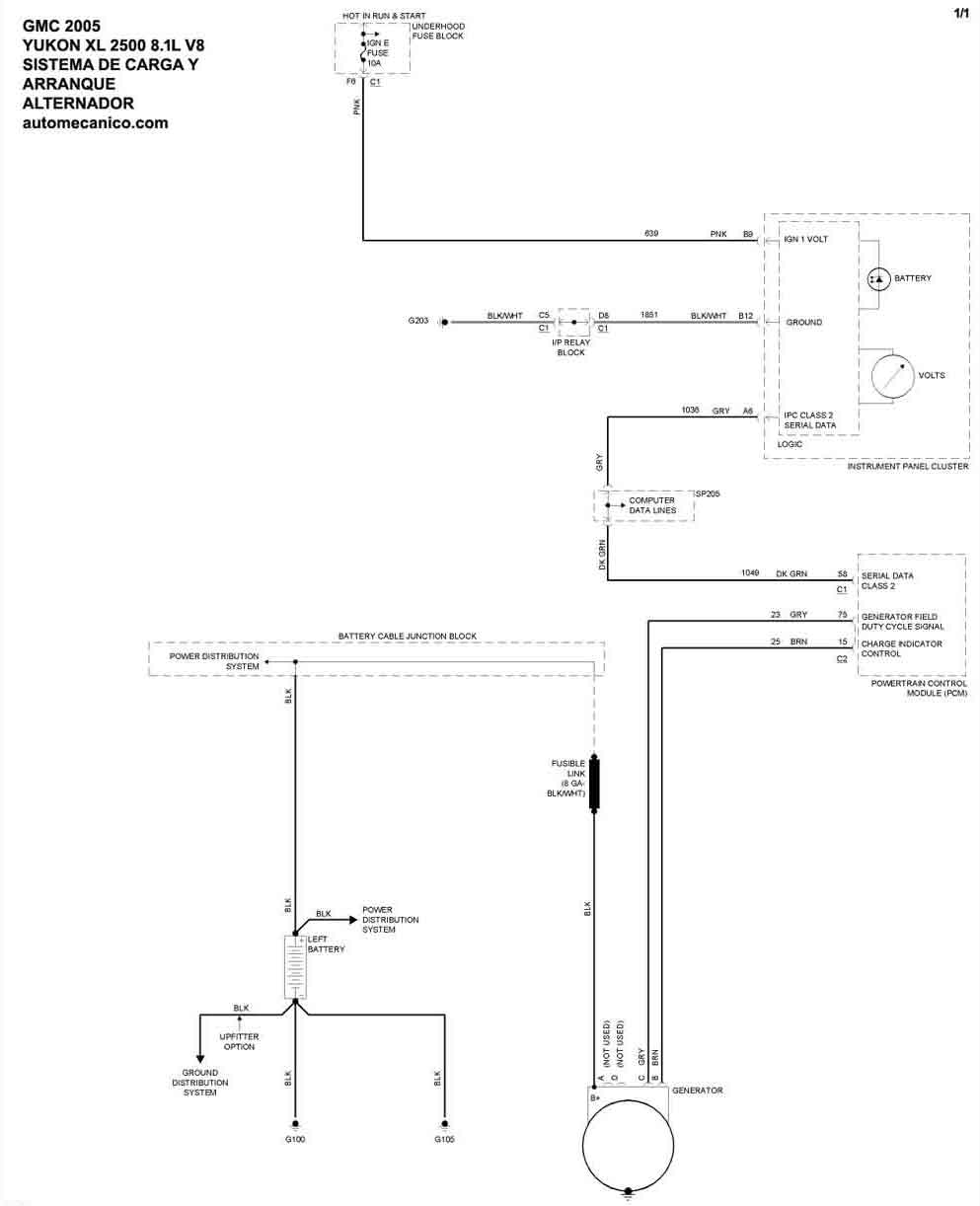

| 2005 | YUKON XL 2500 - 8.1L V8 | SIST. DE CARGA | SIST. DE ARRANQUE |
