| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2005 - Mecanica Automotriz - INDICE |
Diagramas CHRYSLER : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2005 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
CHRYSLER 2005 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: CHRYSLER - 2005 - |
| AŃO | Modelo | Alternador | Arrancador |

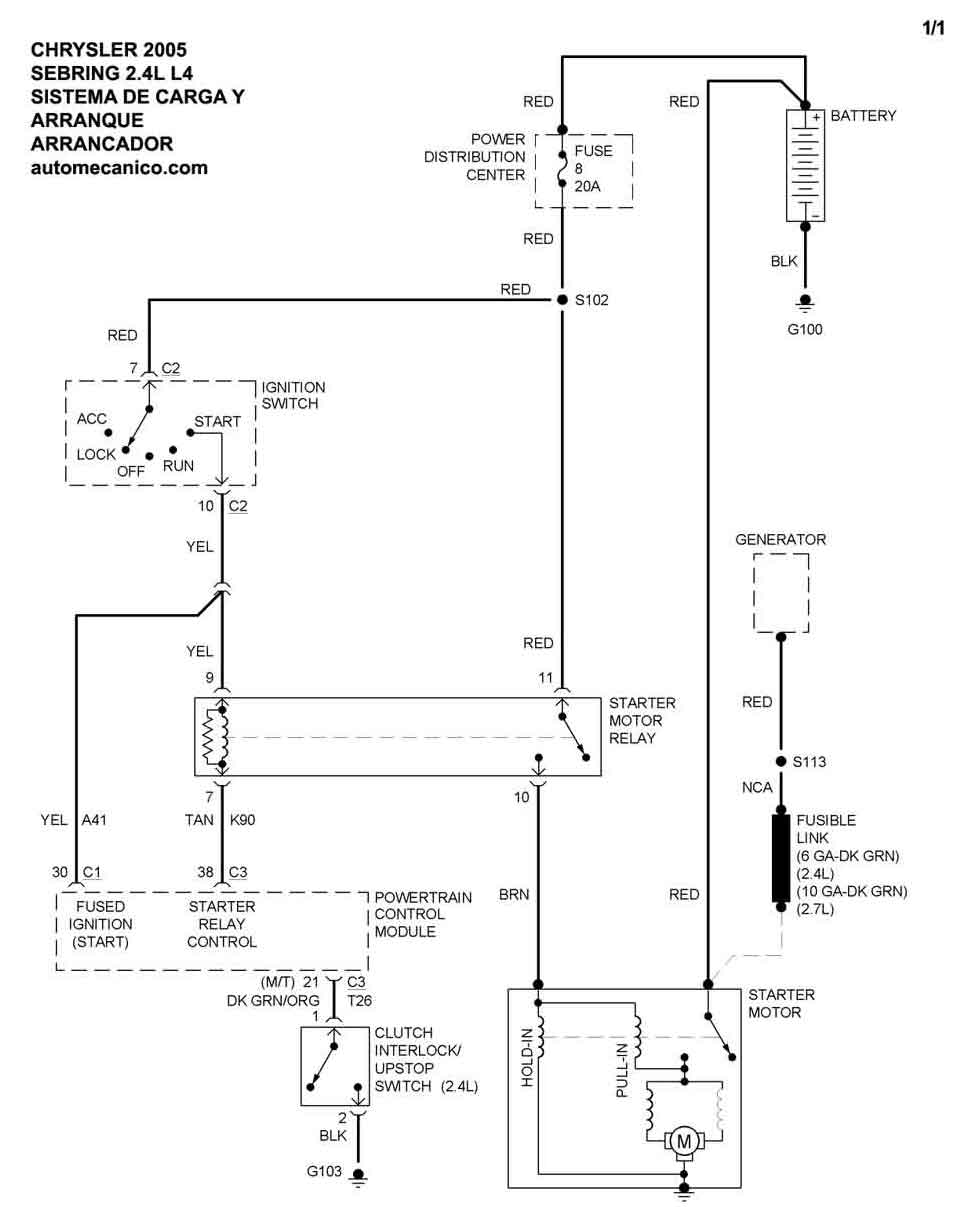

| 2005 | SEBRING - 2.4L L4 | SIST. DE CARGA | SIST. DE ARRANQUE |

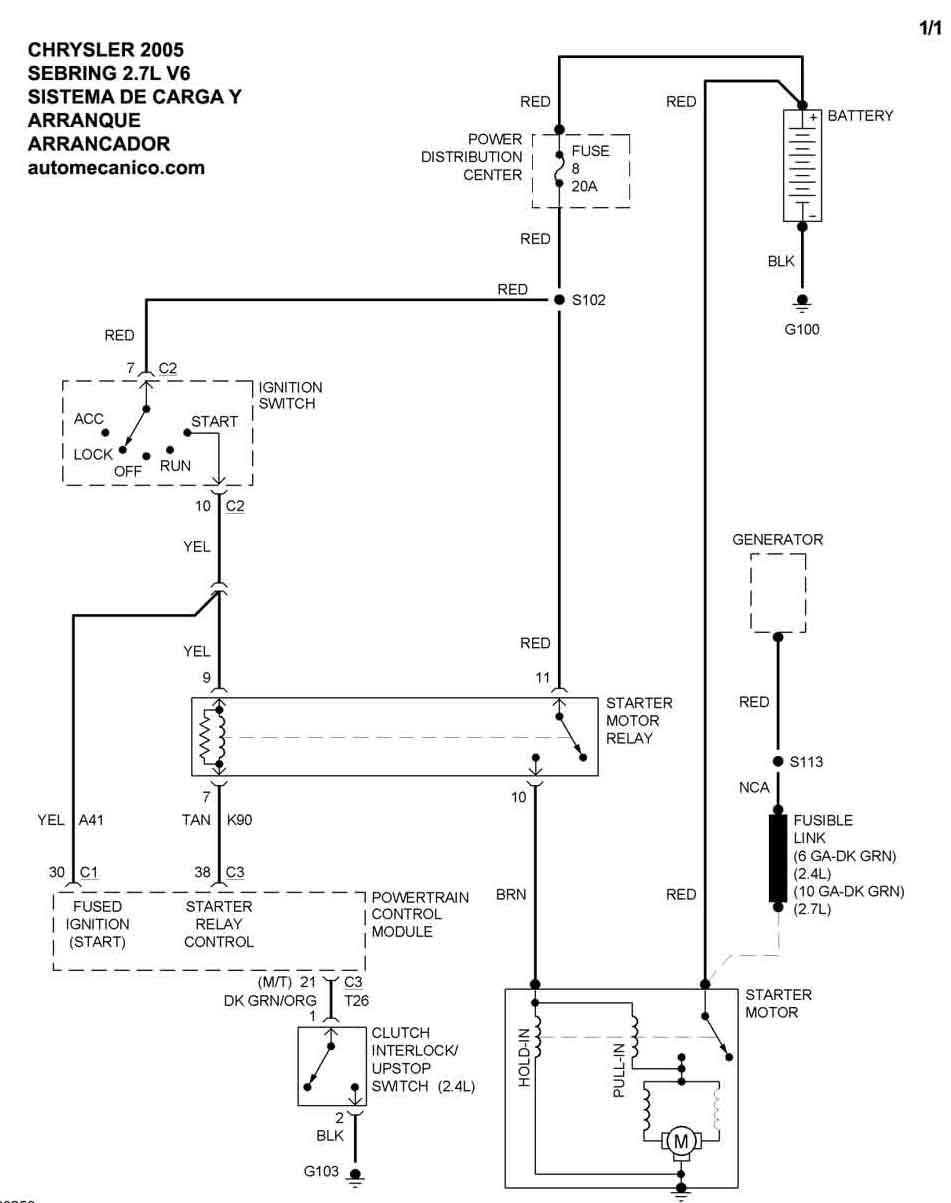

| 2005 | SEBRING - 2.7L V6 | SIST. DE CARGA | SIST. DE ARRANQUE |

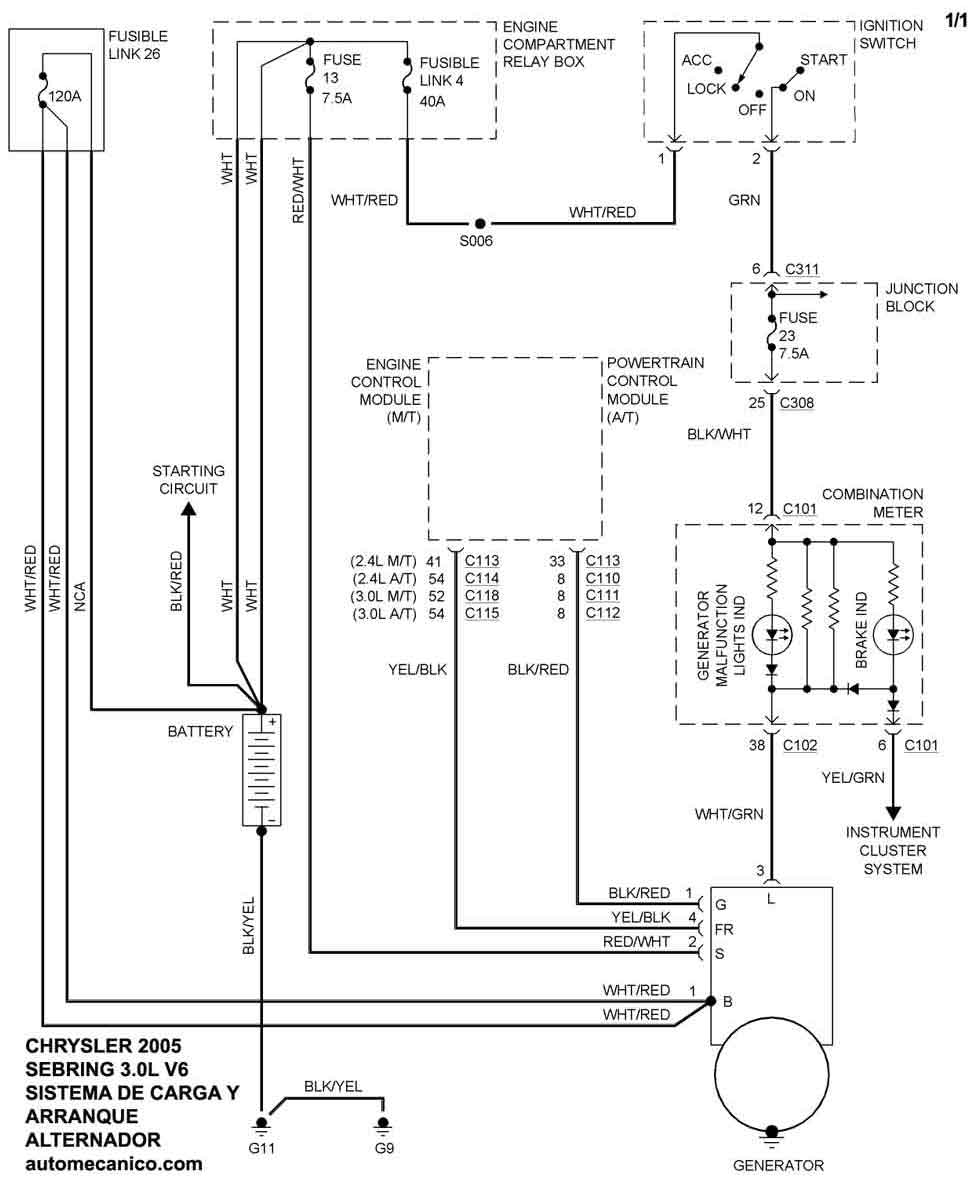

| 2005 | SEBRING - 3.0L V6 | SIST. DE CARGA | SIST. DE ARRANQUE T/A |

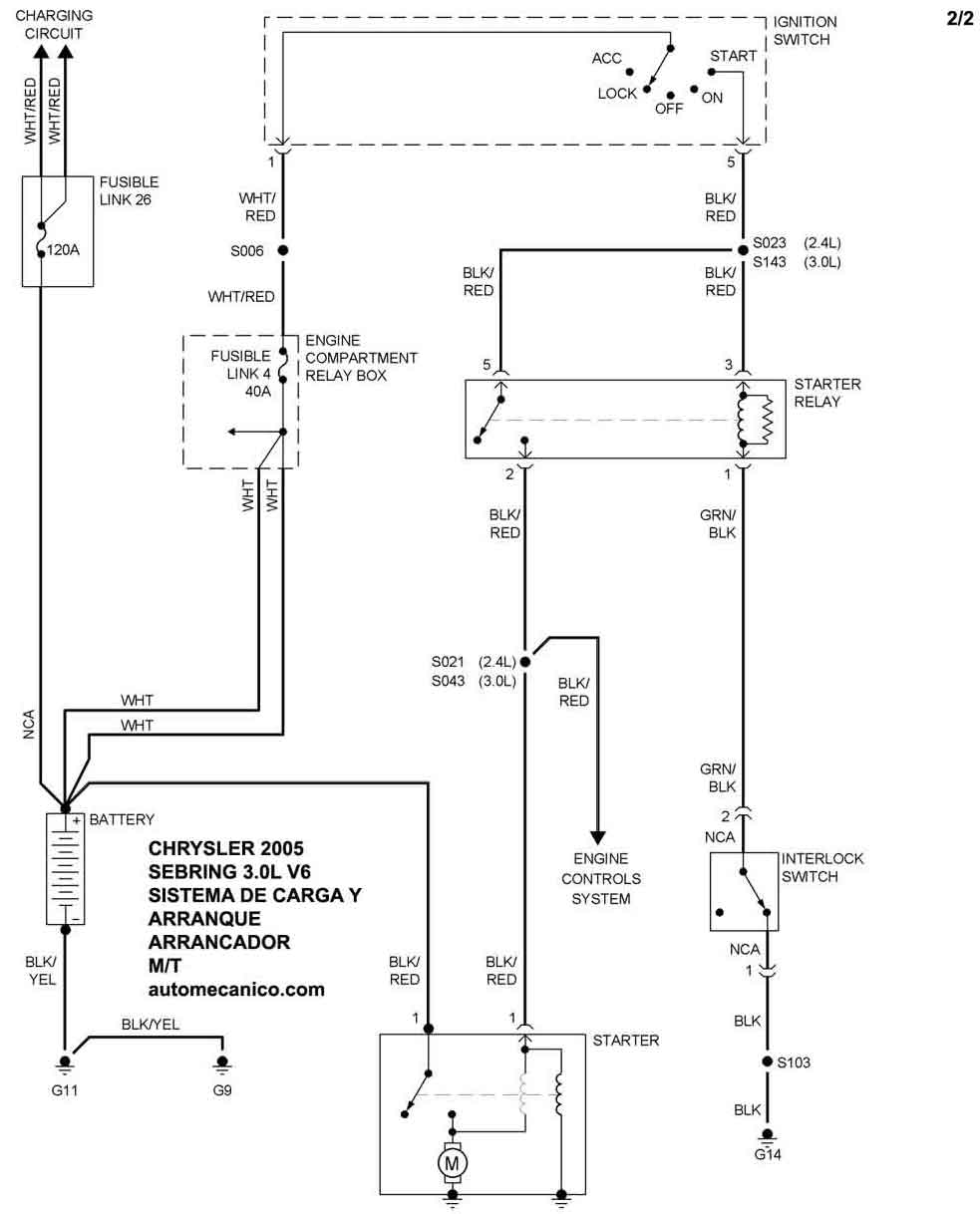

| 2005 | SEBRING - 3.0L V6 | 00 | SIST. DE ARRANQUE T/M |

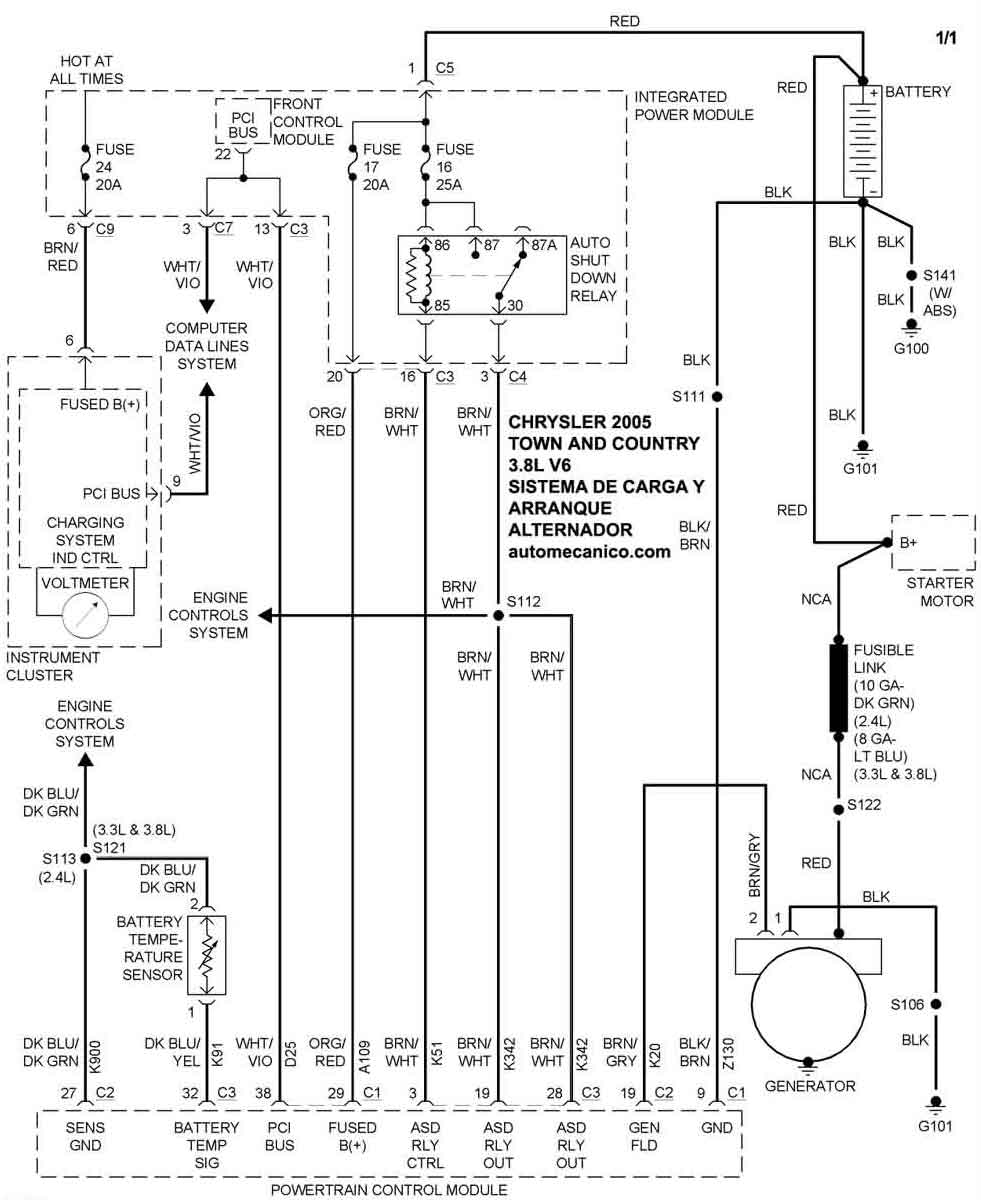

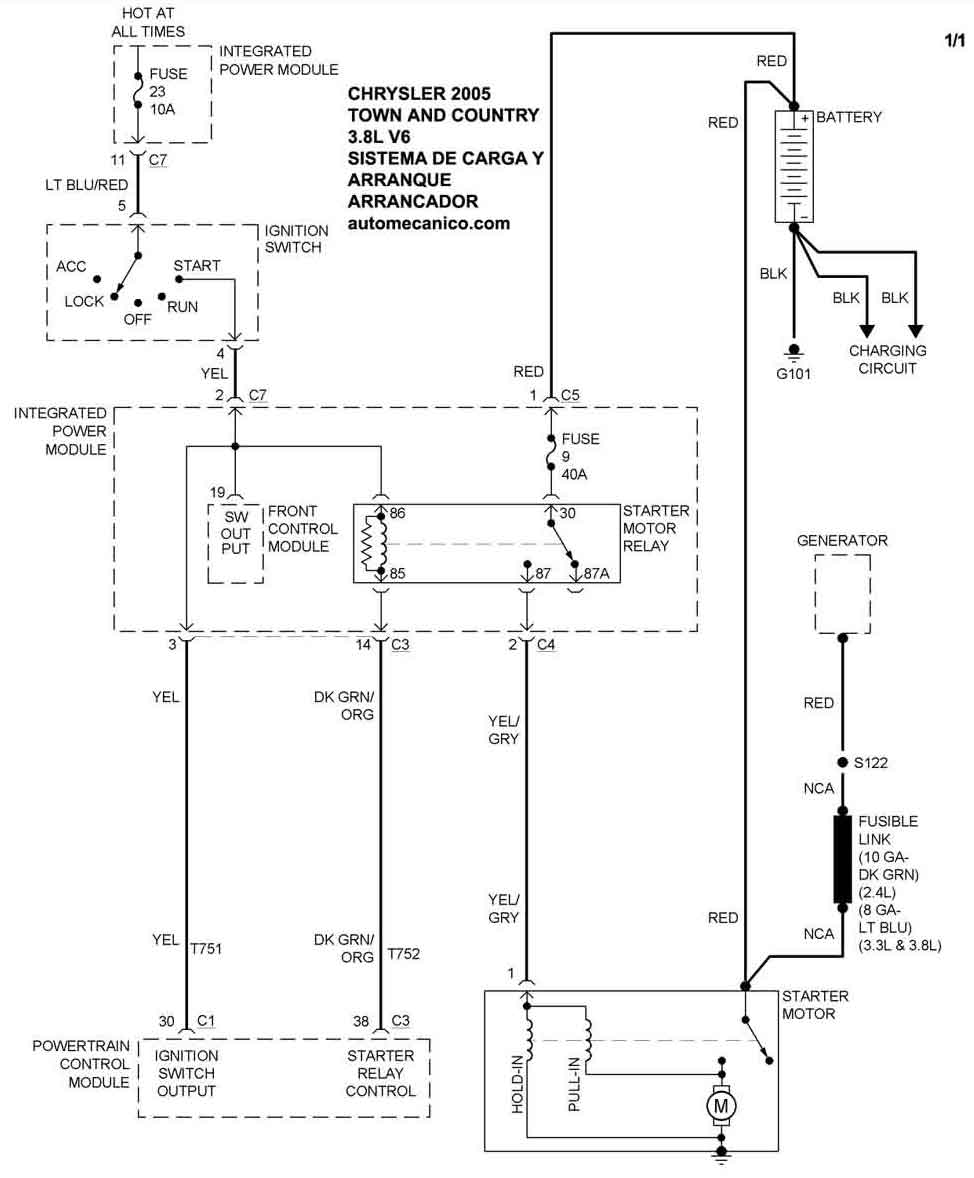

| 2005 | TOWN AND COUNTRY - 3.8L V6 | SIST. DE CARGA | SIST. DE ARRANQUE |
