| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2005 - Mecanica Automotriz - INDICE |
Diagramas BMW : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2005 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
BMW 2005 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: BMW - 2005 - |
| AŃO | Modelo | Alternador | Arrancador |
| 2005 | X5 3.0L L6 Cil. | SIST. DE CARGA | SIST. DE ARRANQUE |

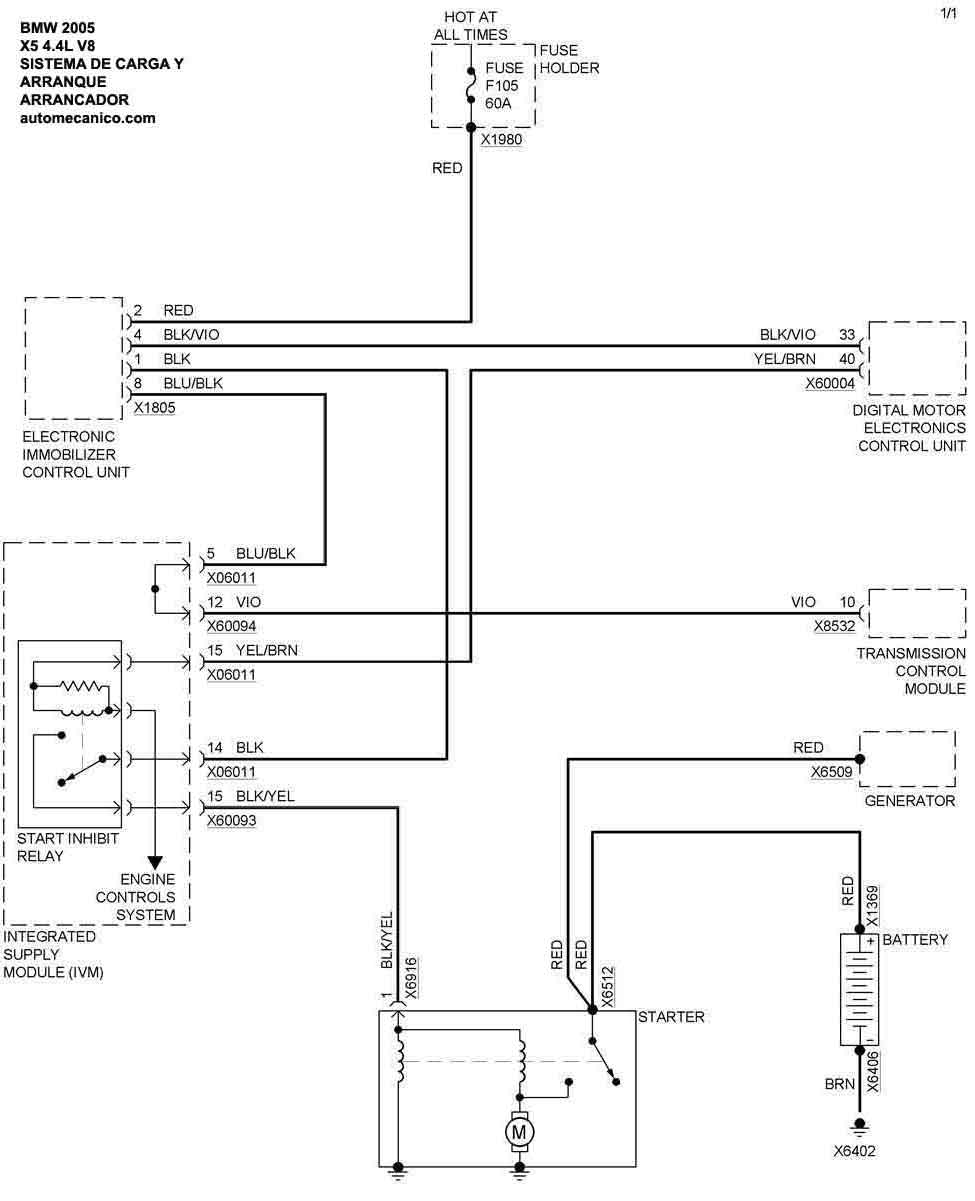

| 2005 | X5 4.4L V8 Cil. | SIST. DE CARGA | SIST. DE ARRANQUE |

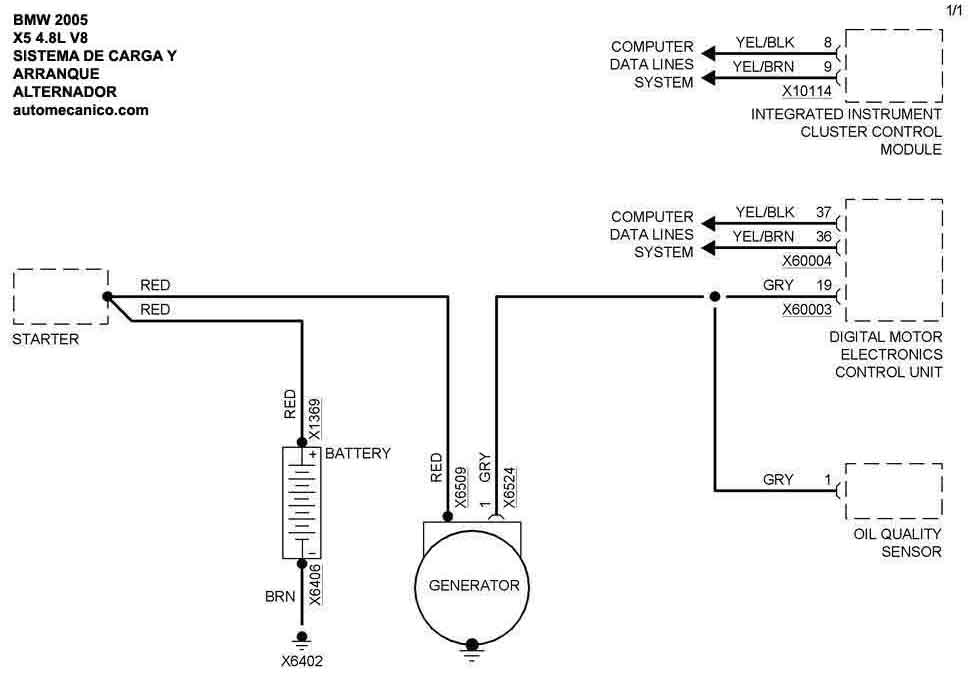

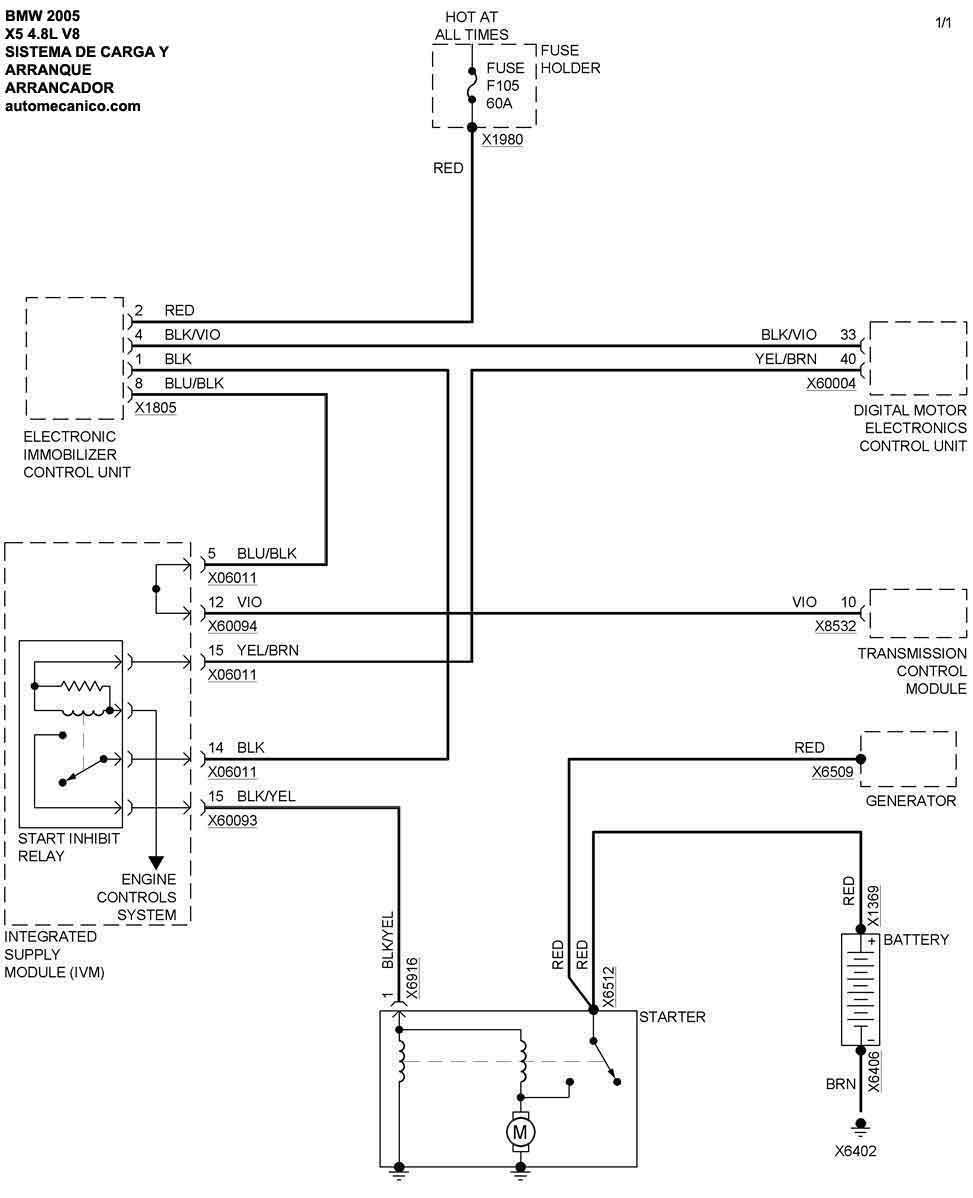

| 2005 | X5 4.8L 8 Cil. | SIST. DE CARGA | SIST. DE ARRANQUE |

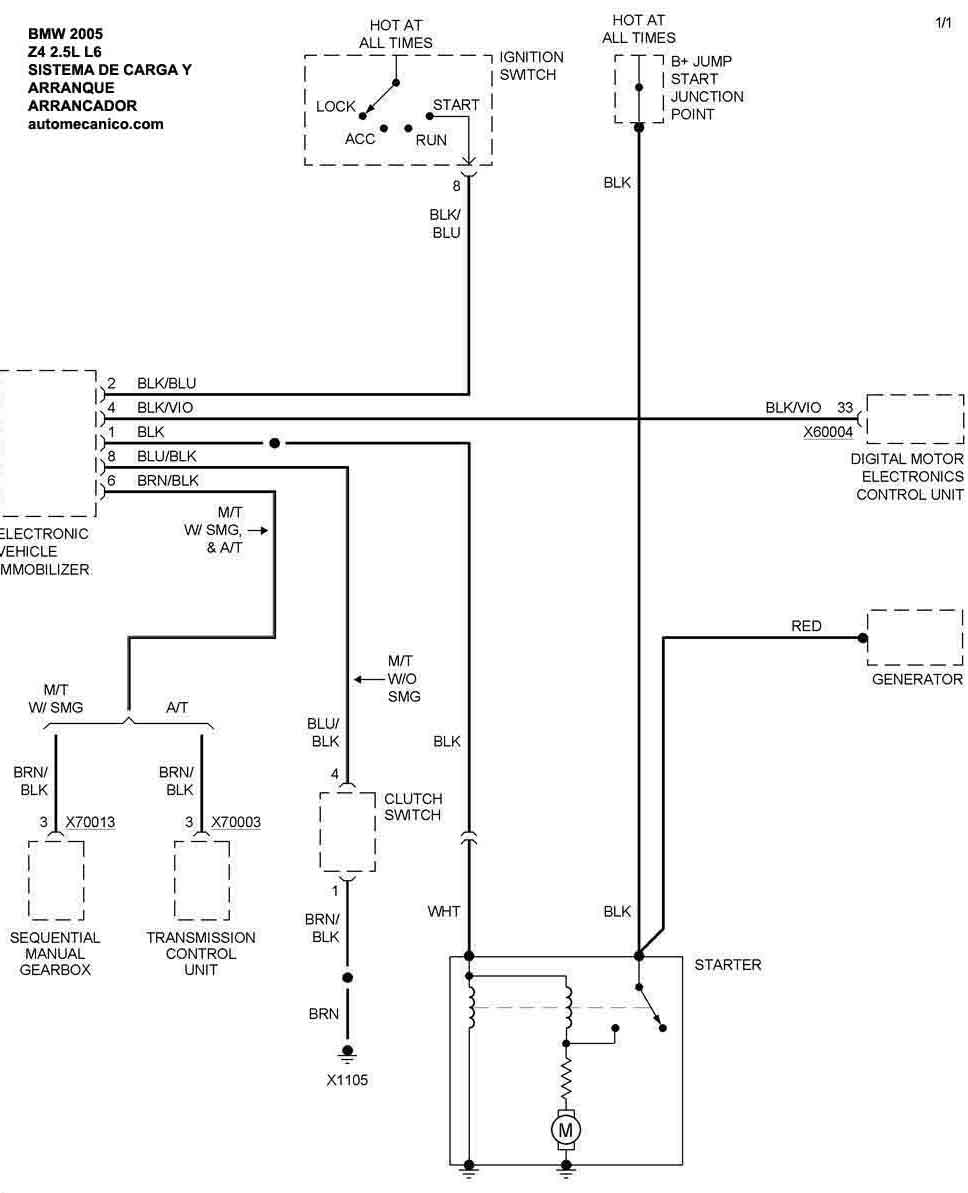

| 2005 | Z4 2.5L 6 Cil. | SIST. DE CARGA | SIST. DE ARRANQUE |

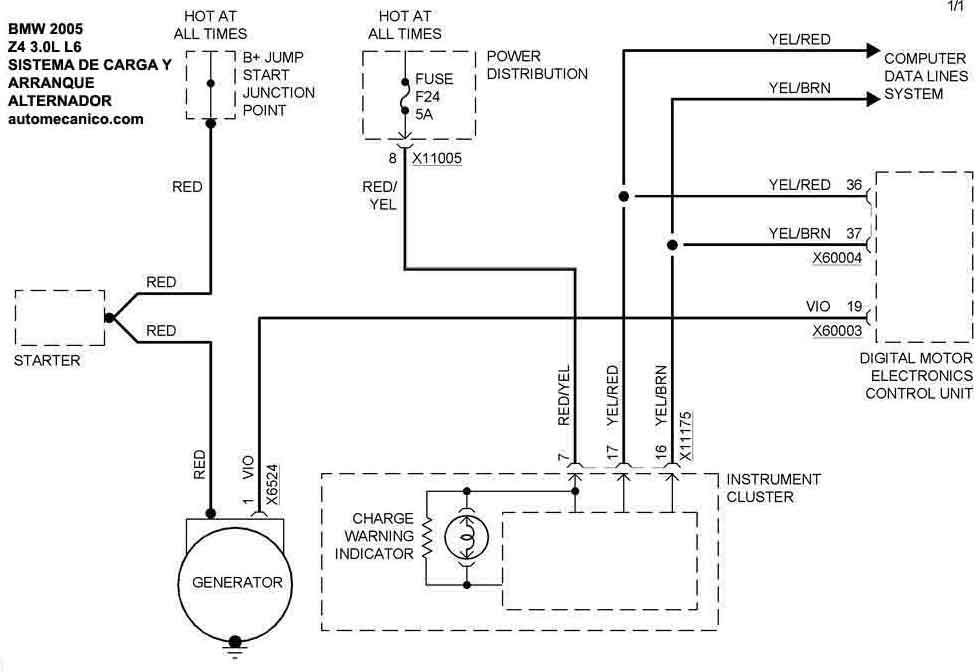

| 2005 | Z4 3.0L 6 Cil. | SIST. DE CARGA | SIST. DE ARRANQUE |
| Volver al listado principal |
