| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1995 - Mecanica Automotriz - INDICE |
Diagramas VOLKSWAGEN : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1995 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
VOLKSWAGEN 1995 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: VOLKSWAGEN - 1995 - |
| Year | Modelo | Alternador | Arrancador |

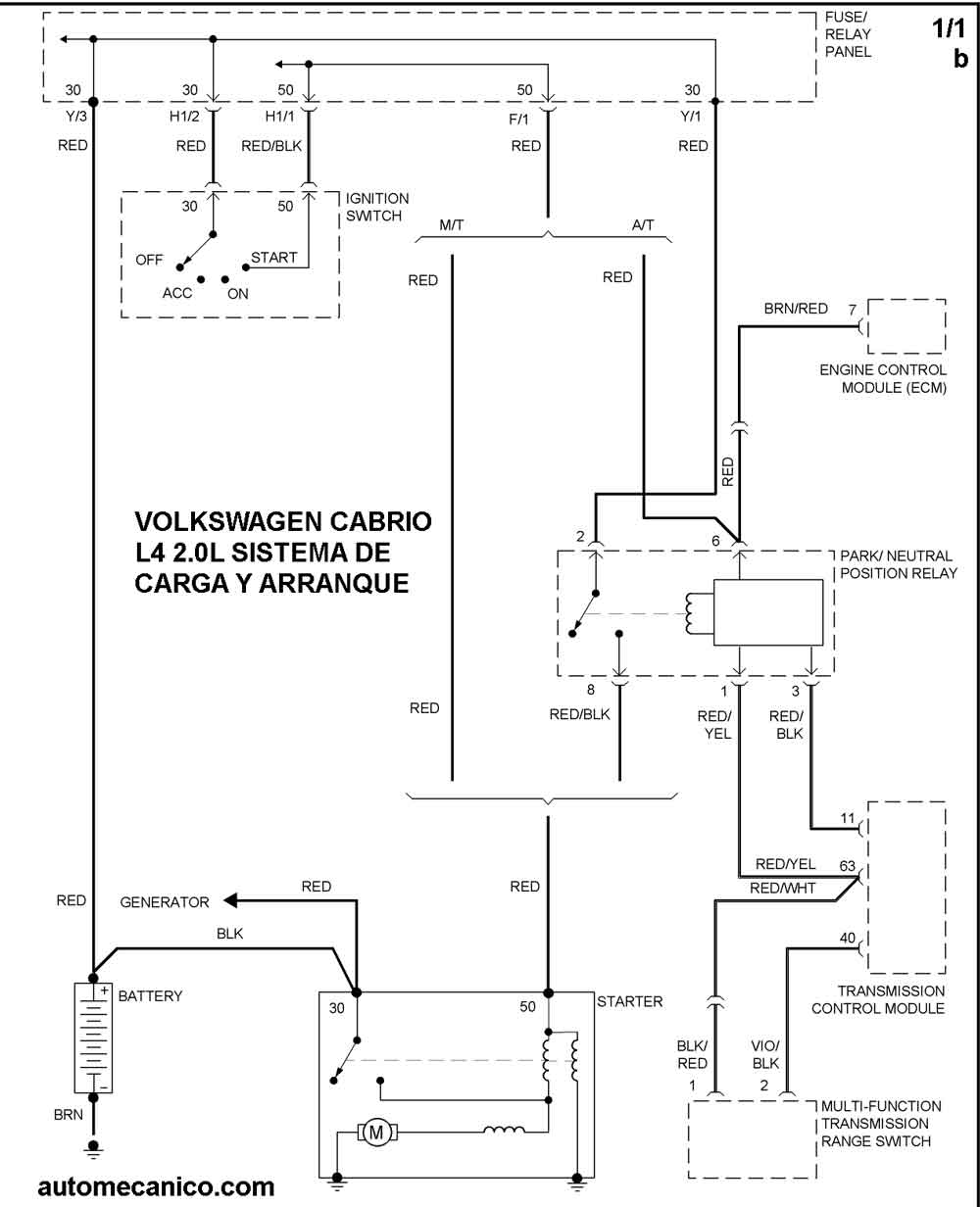

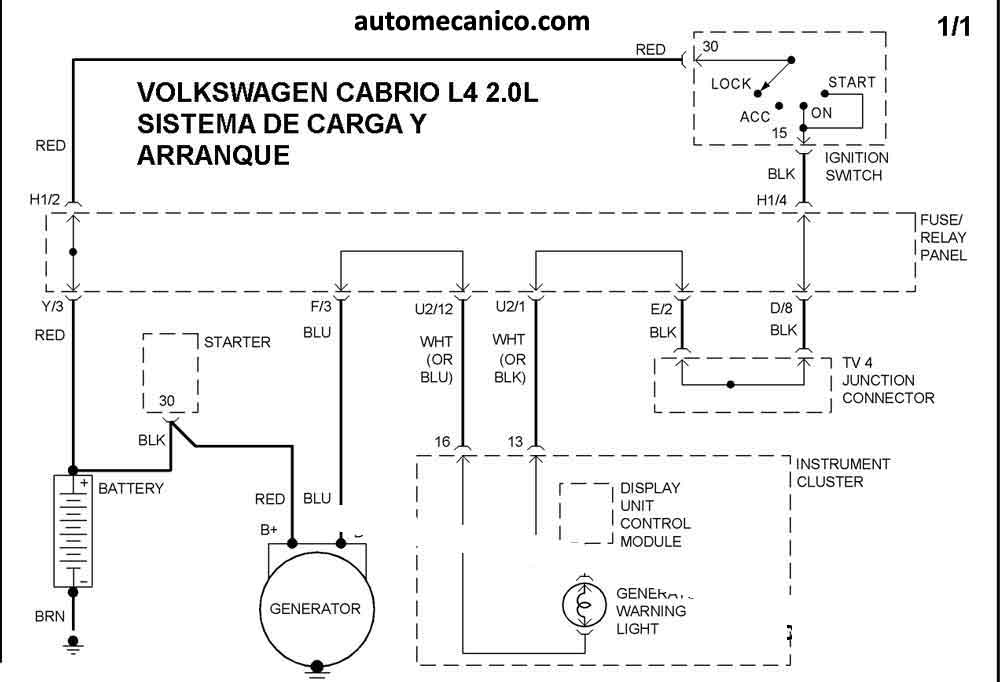

| 1995 | CABRIO 2.0L 4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

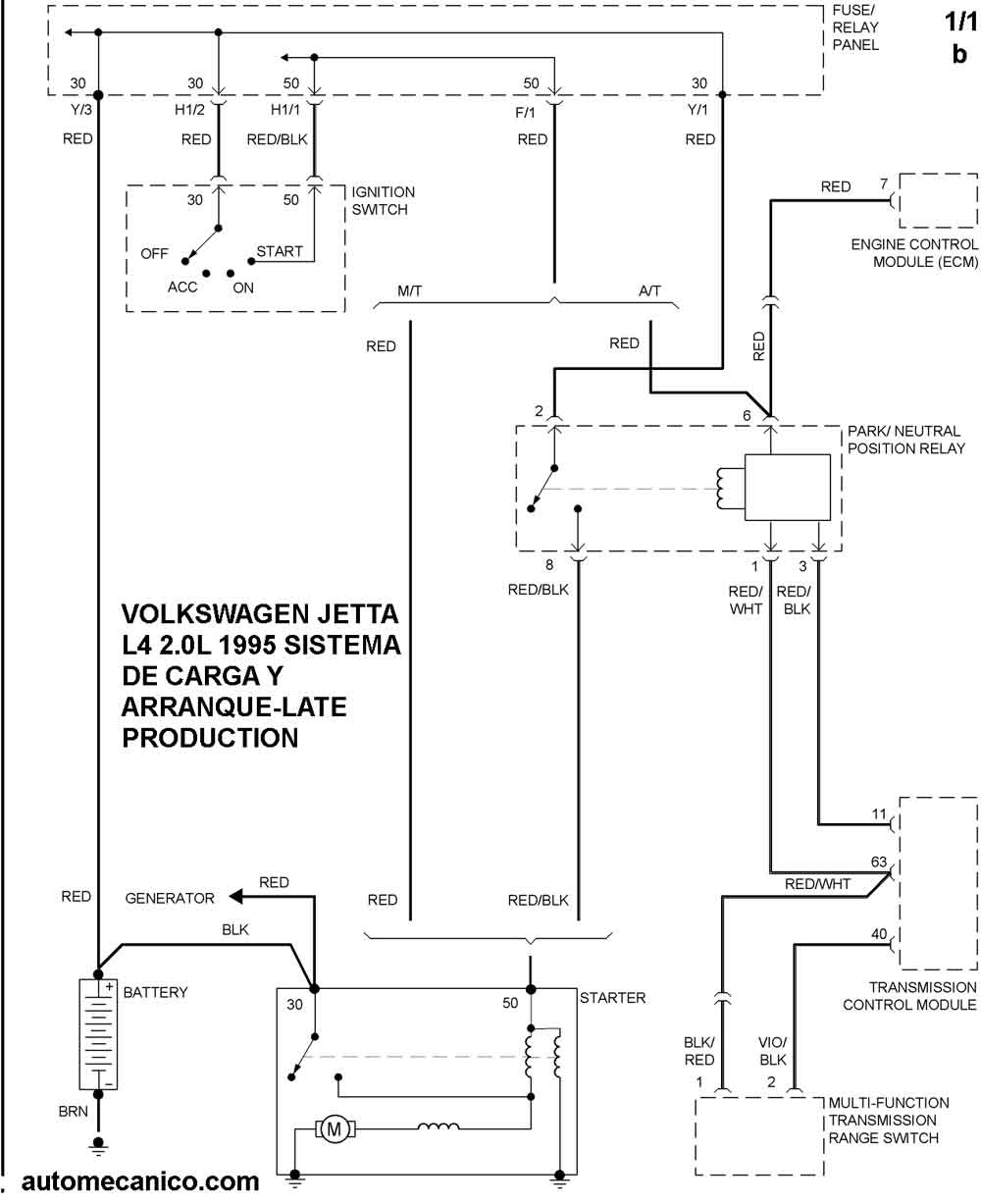

| 1995 | JETTA 2.0L 4 CIL.[late] | SIST. DE CARGA | SIST. DE ARRANQUE |
| 1995 | JETTA 2.0L 4 CIL. [early] | Early producc. | SIST. DE ARRANQUE |

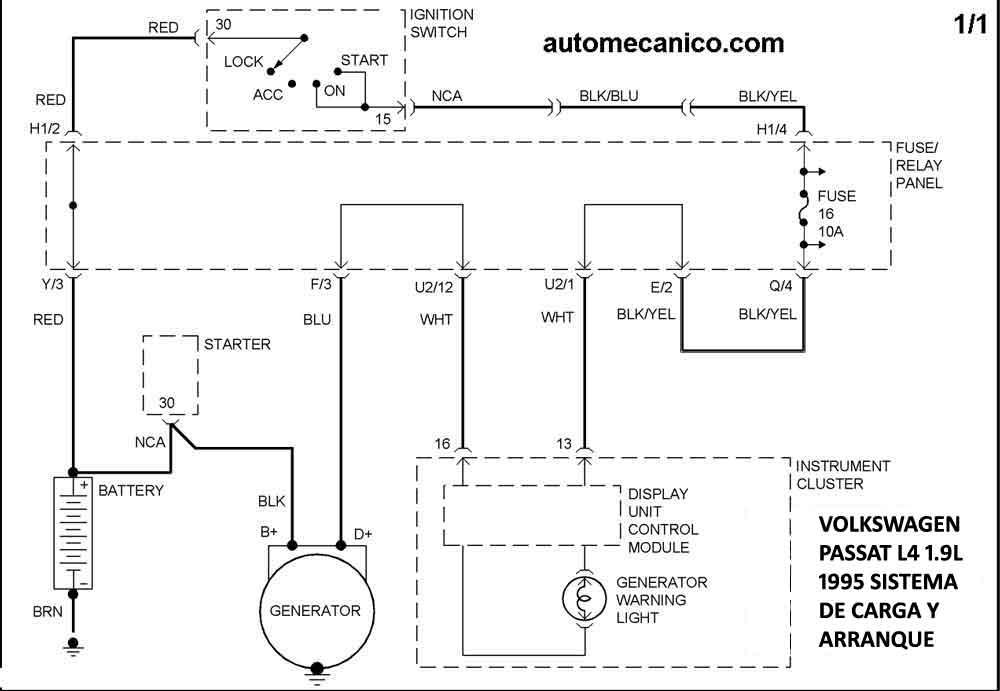

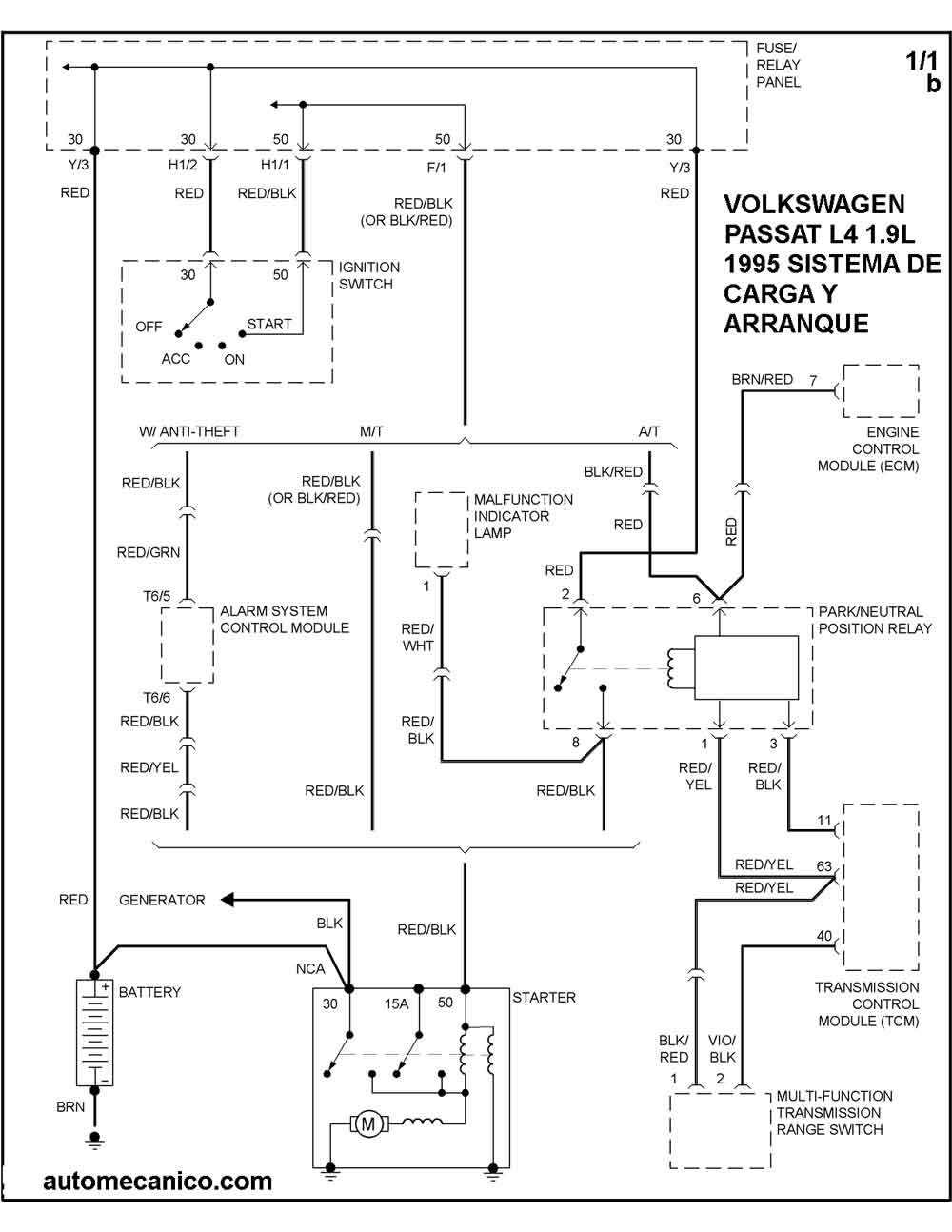

| 1995 | PASSAT 1.9L 4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

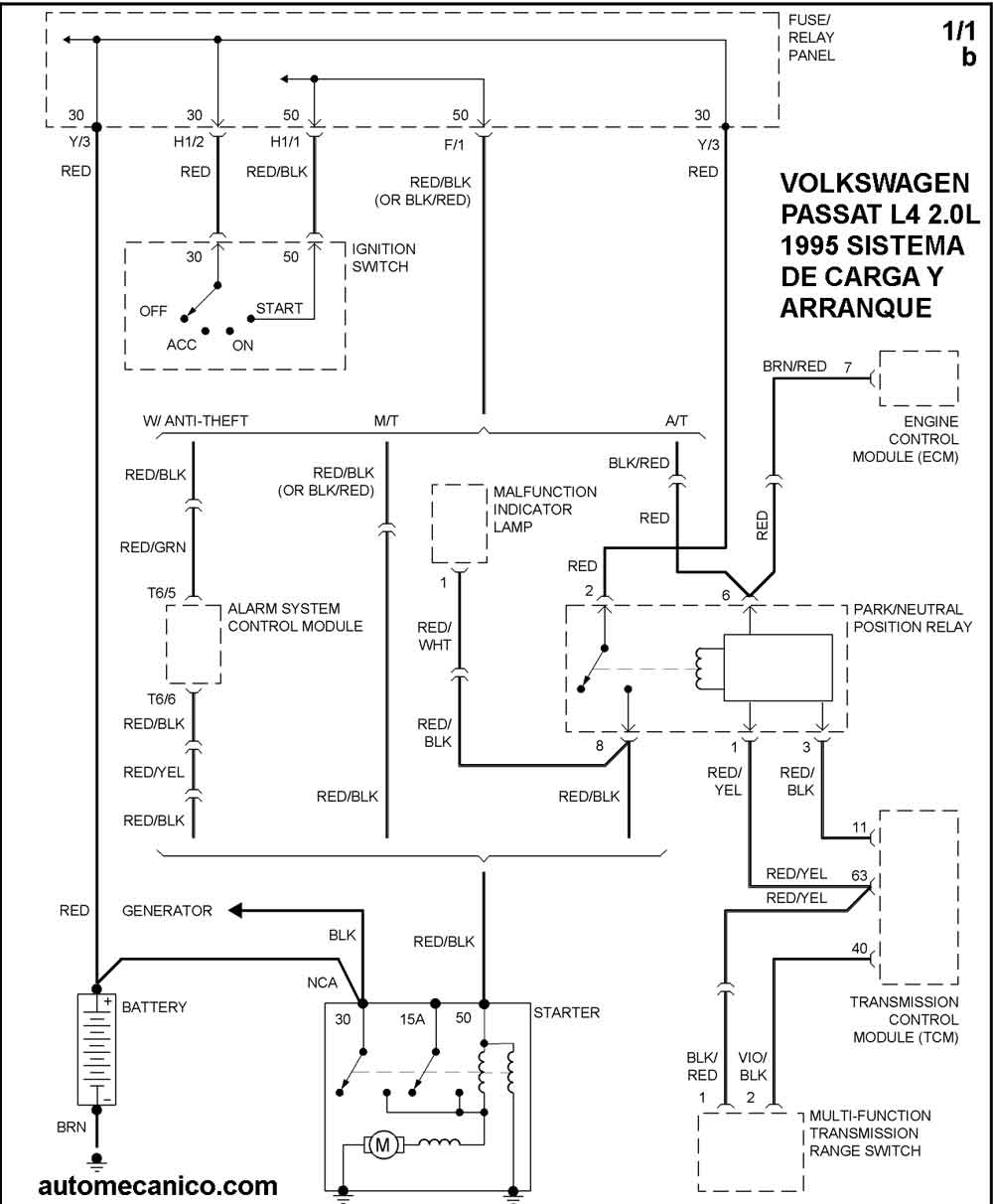

| 1995 | PASSAT 2.0L 4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |
| Volver al listado principal |
