| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1995 - Mecanica Automotriz - INDICE |
Diagramas EAGLE : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1995 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
EAGLE 1995 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: EAGLE - 1995 - |
| AŃO | Modelo | Alternador | Arrancador |

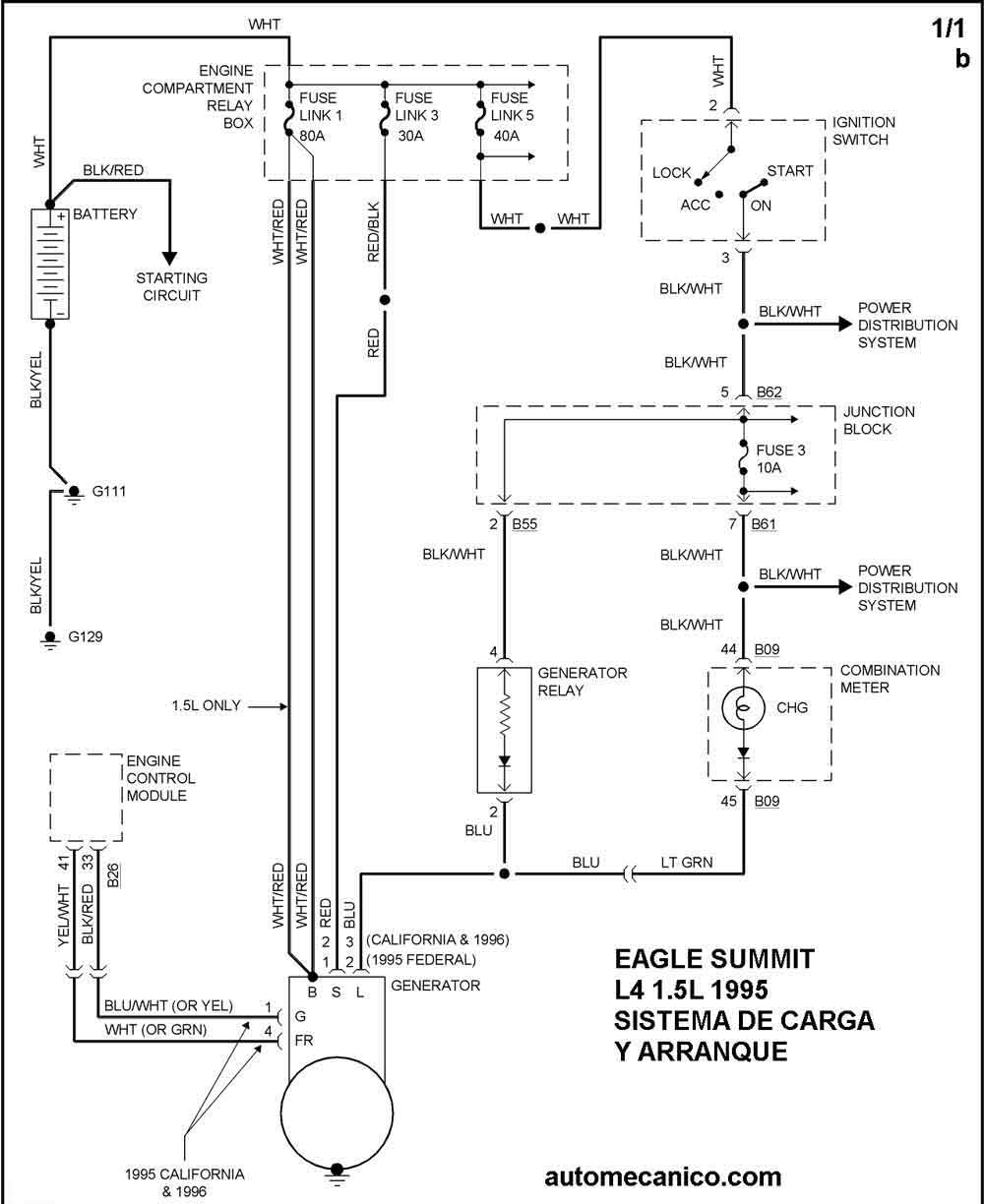

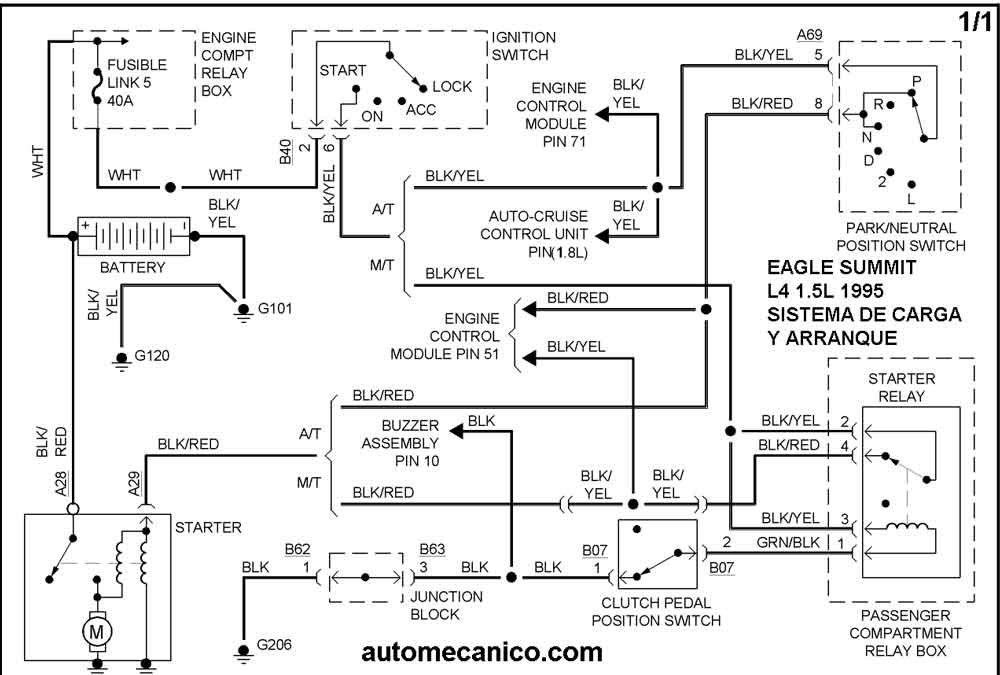

| 1995 | SUMMIT 1.5L 4 CIL. 1/1 | SIST. DE CARGA | SIST. DE ARRANQUE |

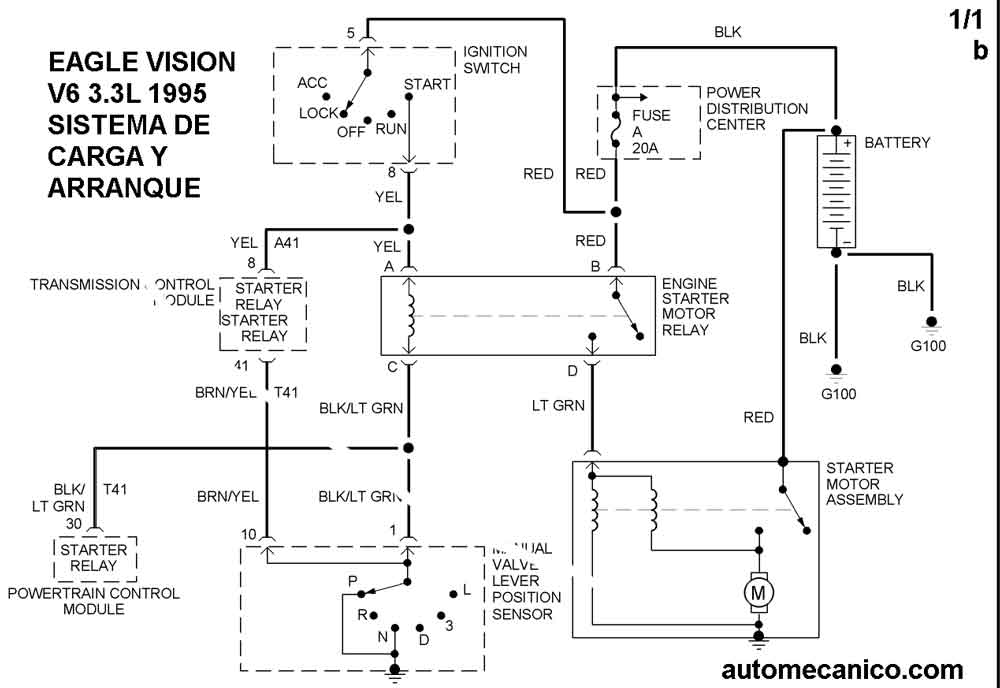

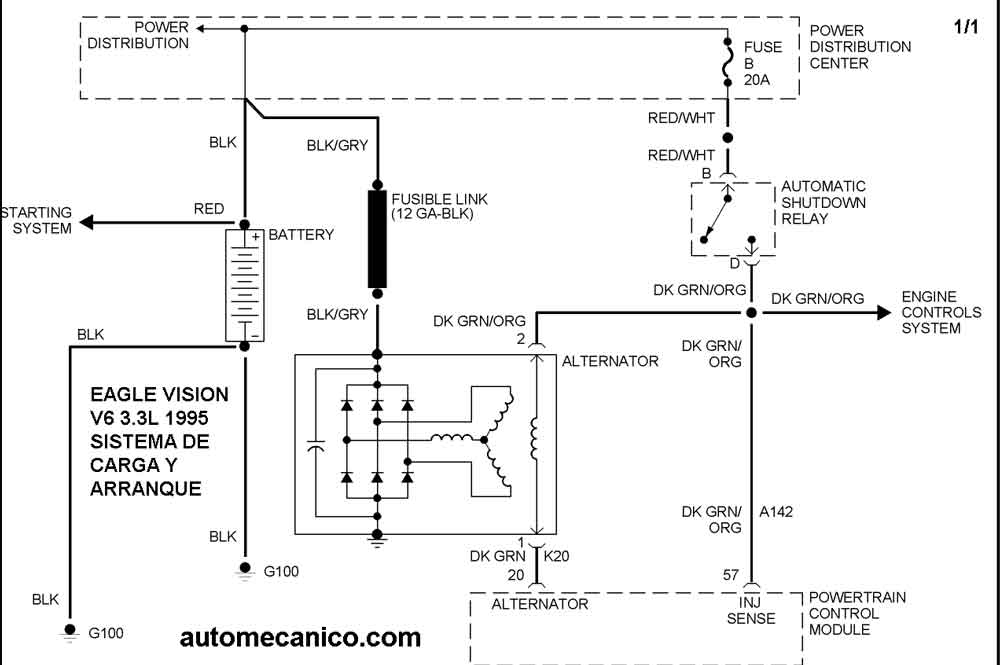

| 1995 | VISION 3.3L V6 CIL. 1/1 | SIST. DE CARGA | SIST. DE ARRANQUE |

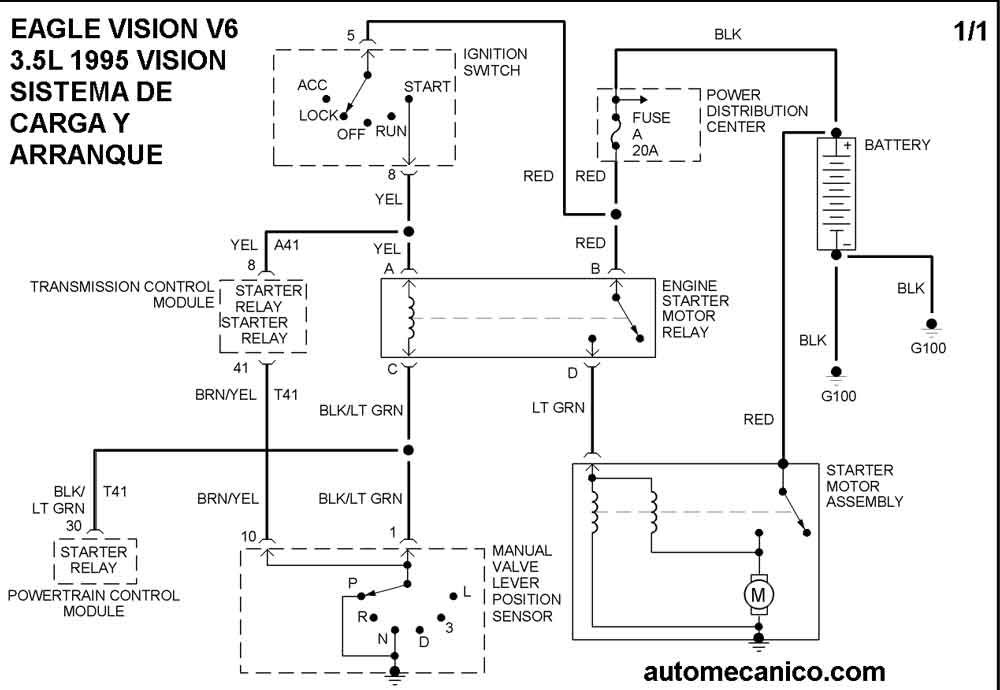

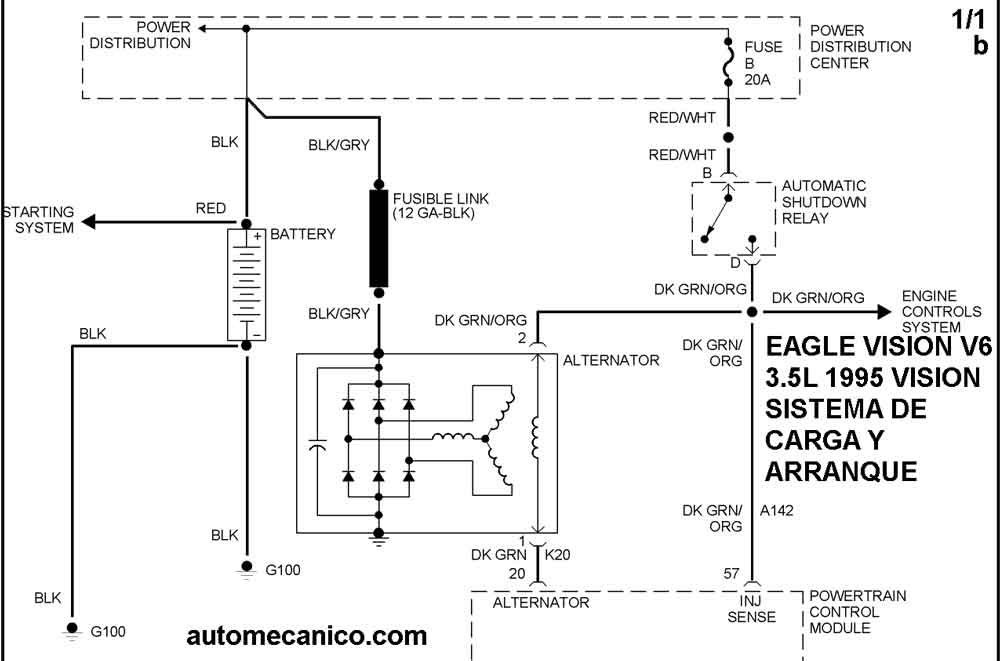

| 1995 | VISION 3.5L V6 CIL. 1/1 | SIST. DE CARGA | SIST. DE ARRANQUE |
