| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1995 - Mecanica Automotriz - INDICE |
Diagramas DODGE : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1995 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
DODGE 1995 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: DODGE - 1995 - |
| AŃO | Modelo | Alternador | Arrancador |

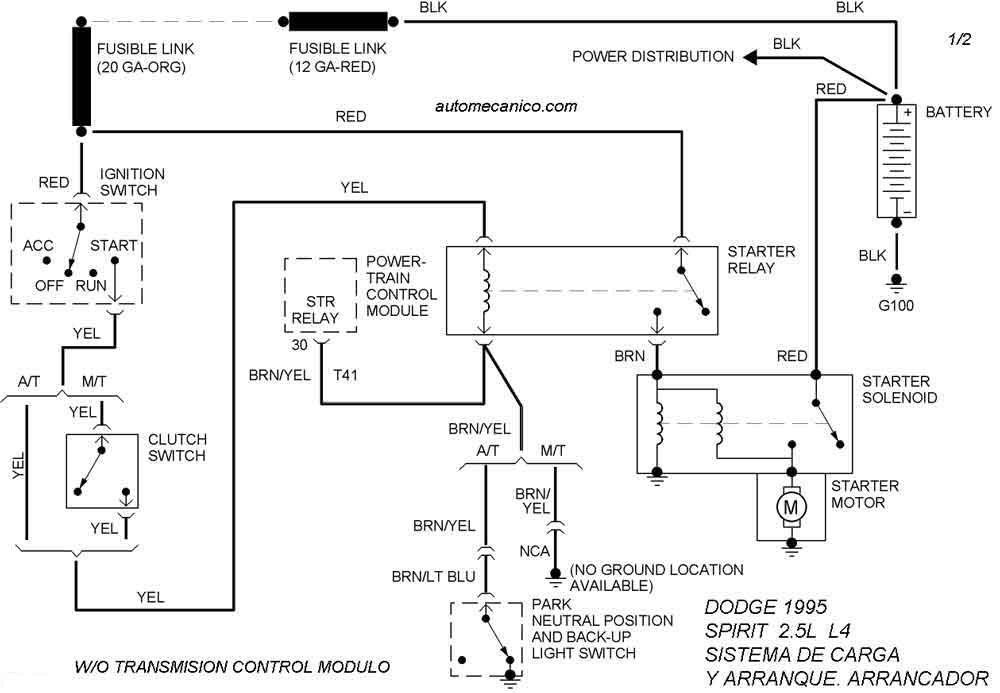

| 1995 | SPIRIT 2.5L L4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

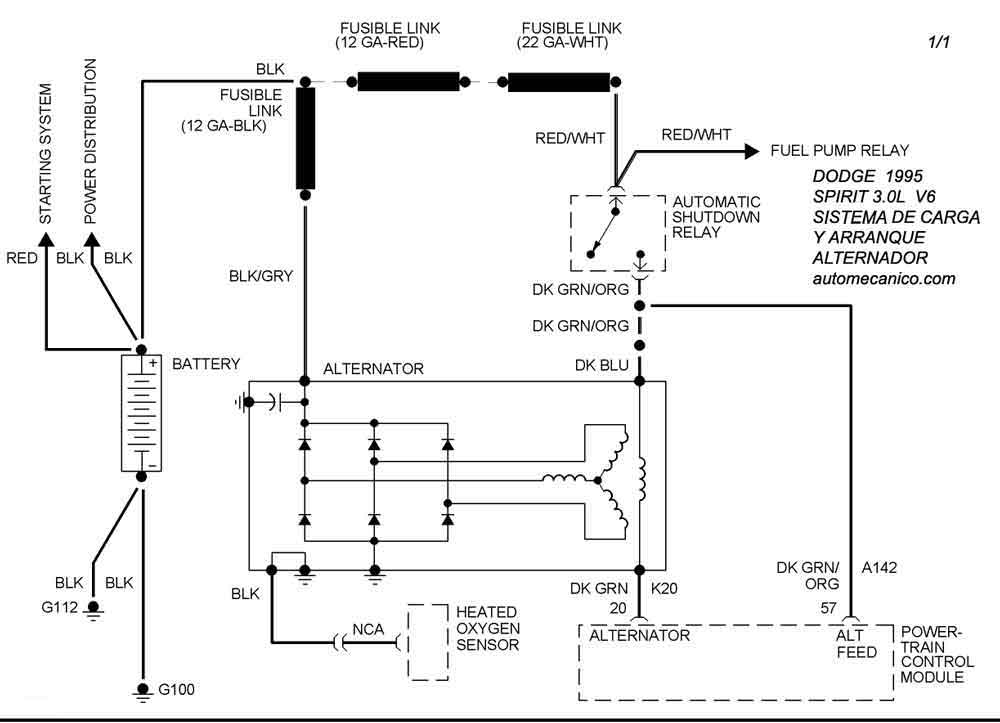

| 1995 | SPIRIT 3.0L V6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

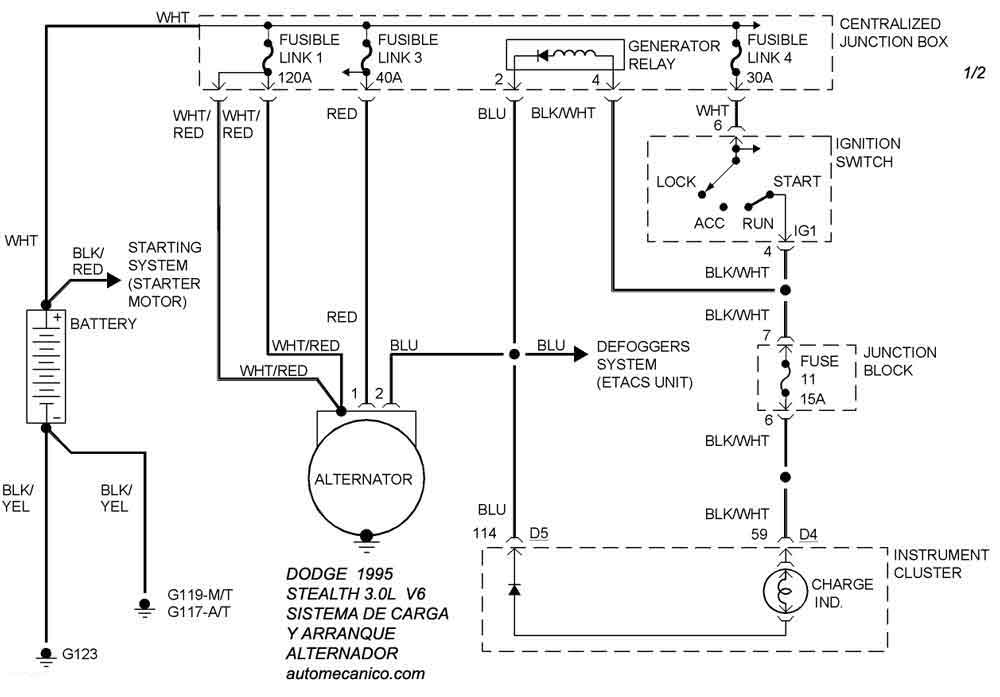

| 1995 | STEALTH 3.0L V6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

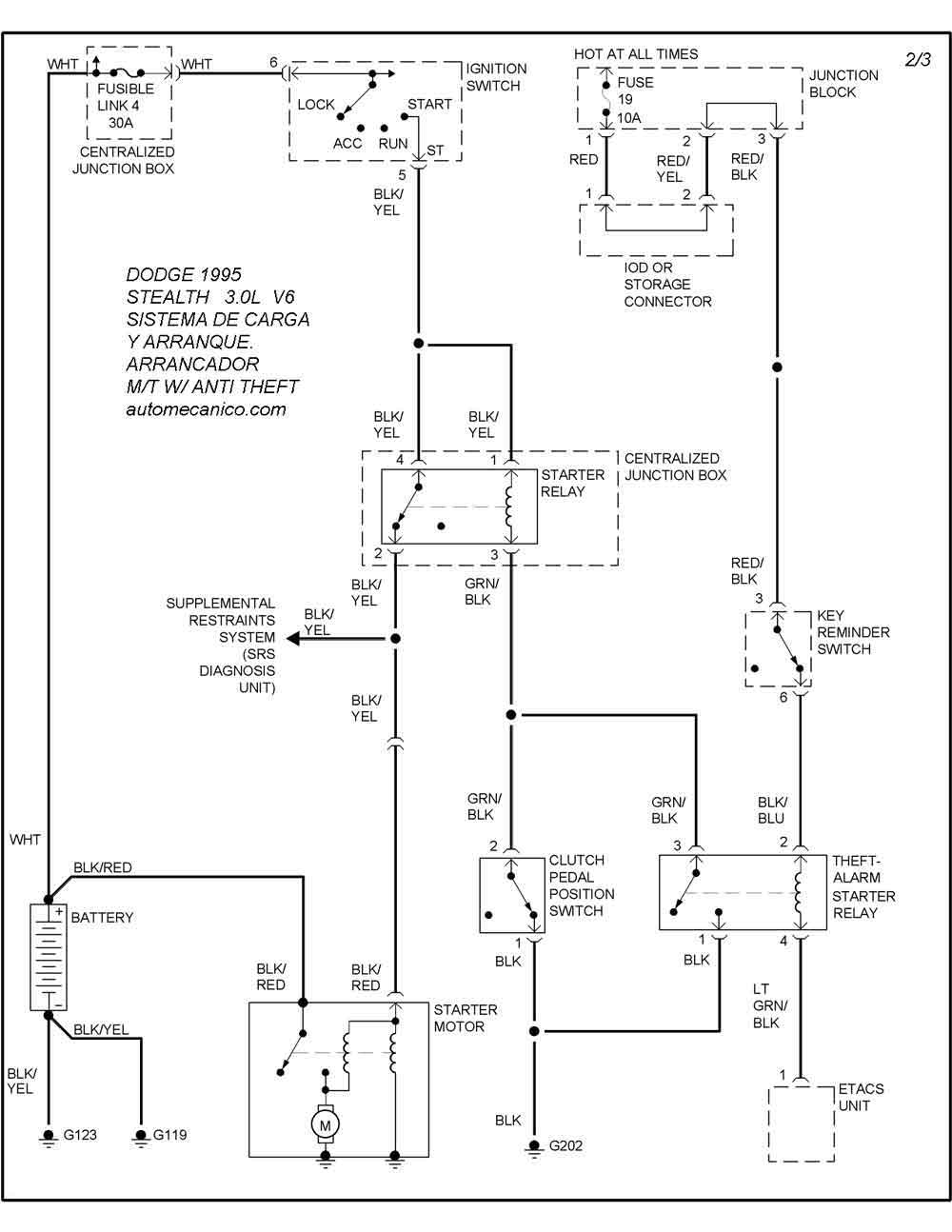

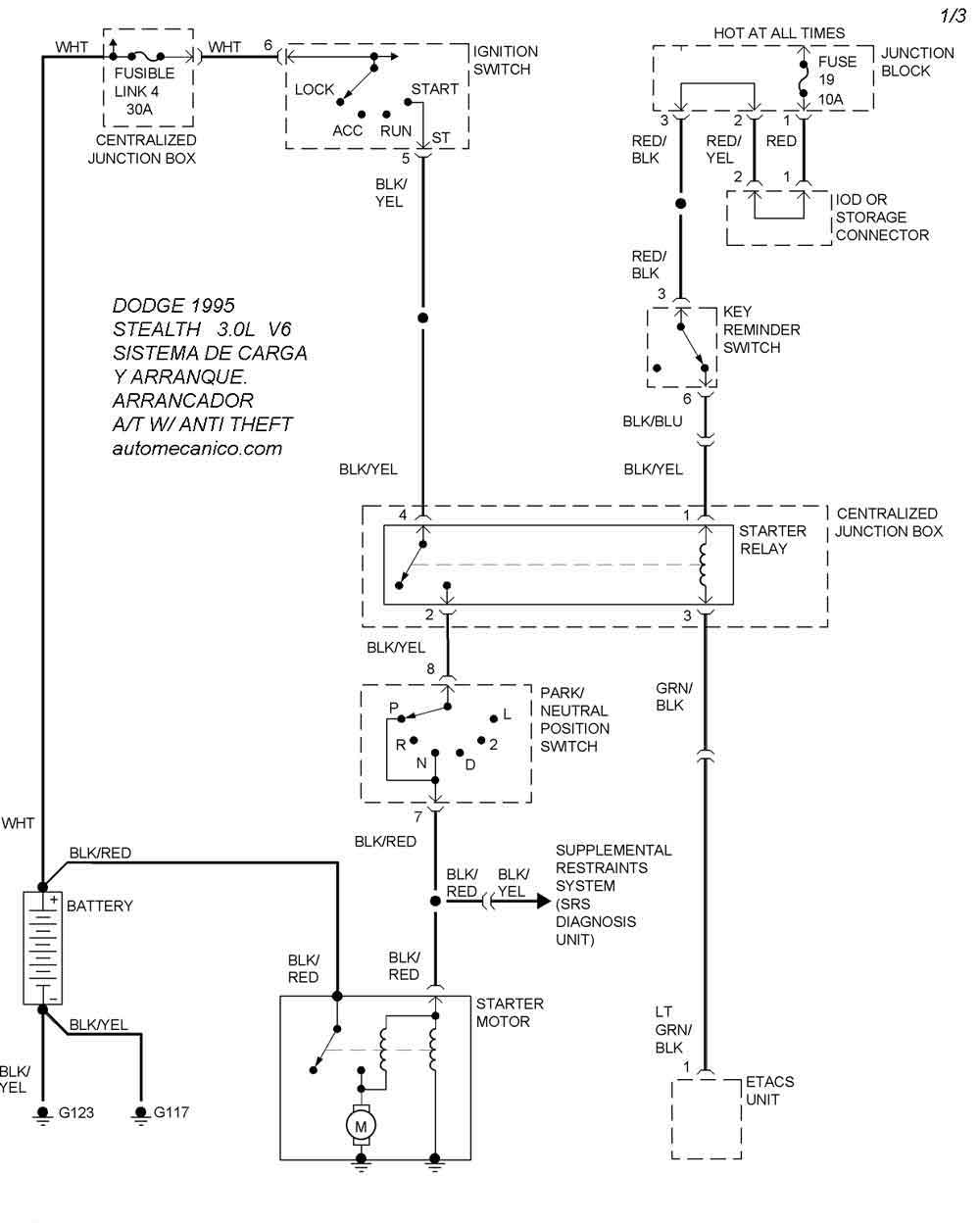

| 1995 | STEALTH 3.0L V6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

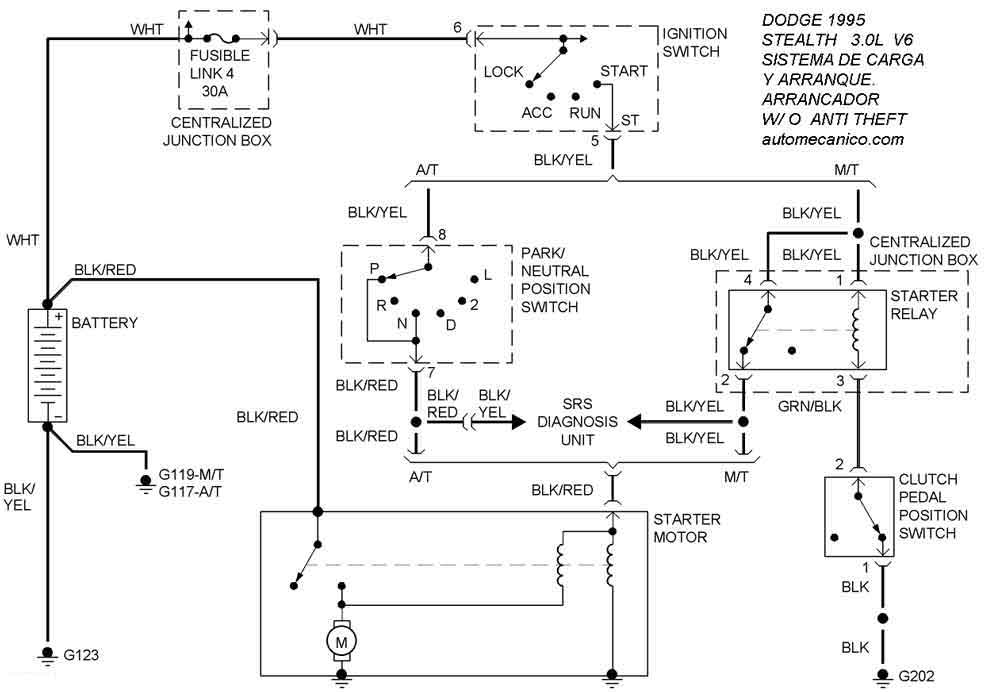

| 1995 | STEALTH 3.0L V6 CIL | W/O Anti-theft | SIST. DE ARRANQUE |
| 1995 | STRATUS 2.0L 4 CIL | SIST. DE CARGA | SIST. DE ARRANQUE |

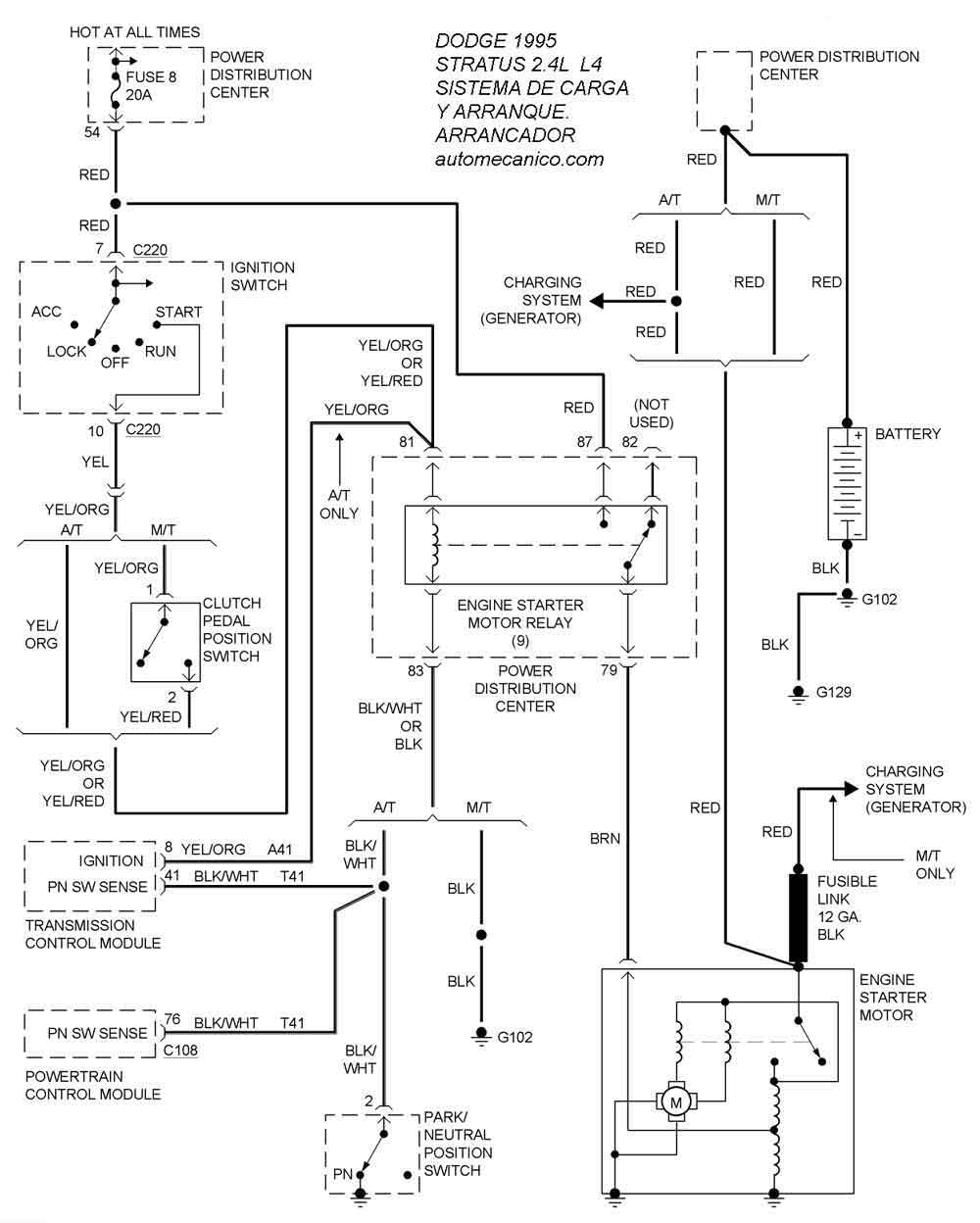

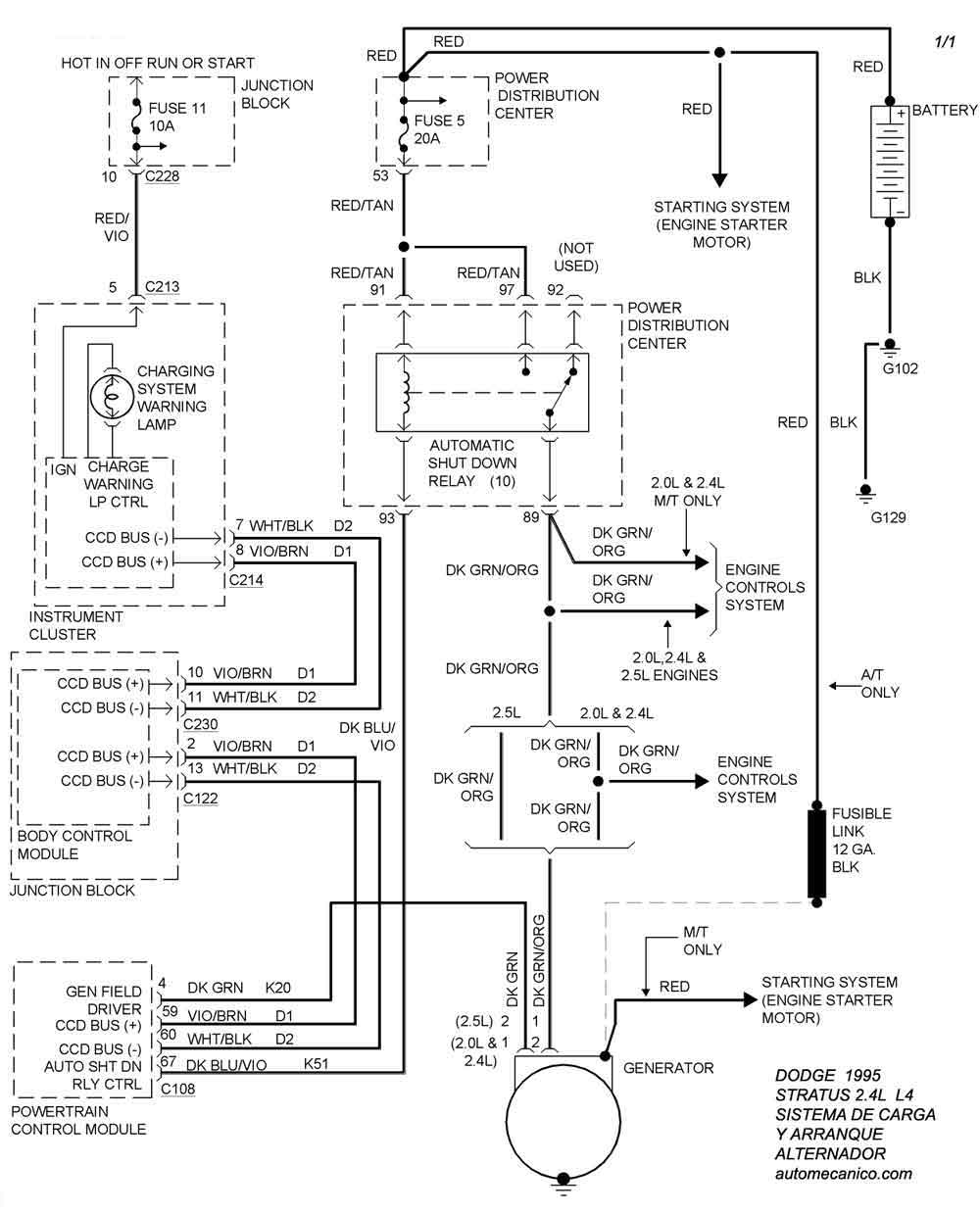

| 1995 | STRATUS 2.4L 4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |
| 1995 | STRATUS 2.5L V6 CIL | SIST. DE CARGA | SIST. DE ARRANQUE |
