DIAGRAMAS / ESQUEMAS : MITSUBISHI - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: MITSUBISHI 1995 - |
| YEAR | MODELO | DIAGRAMA |

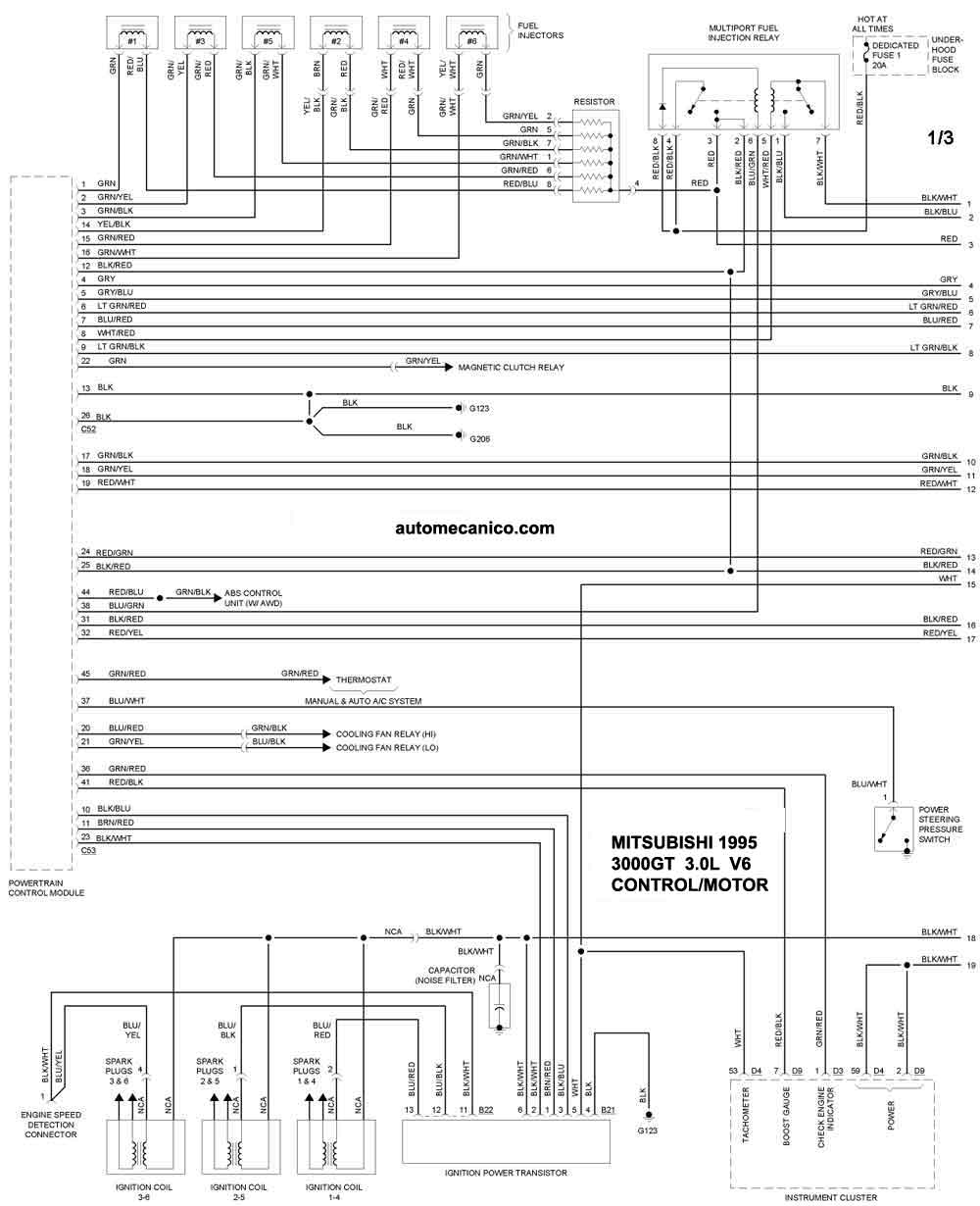

| 1995 | 3000GT - 3.0L V6 1/3 | CONTROL DEL MOTOR |

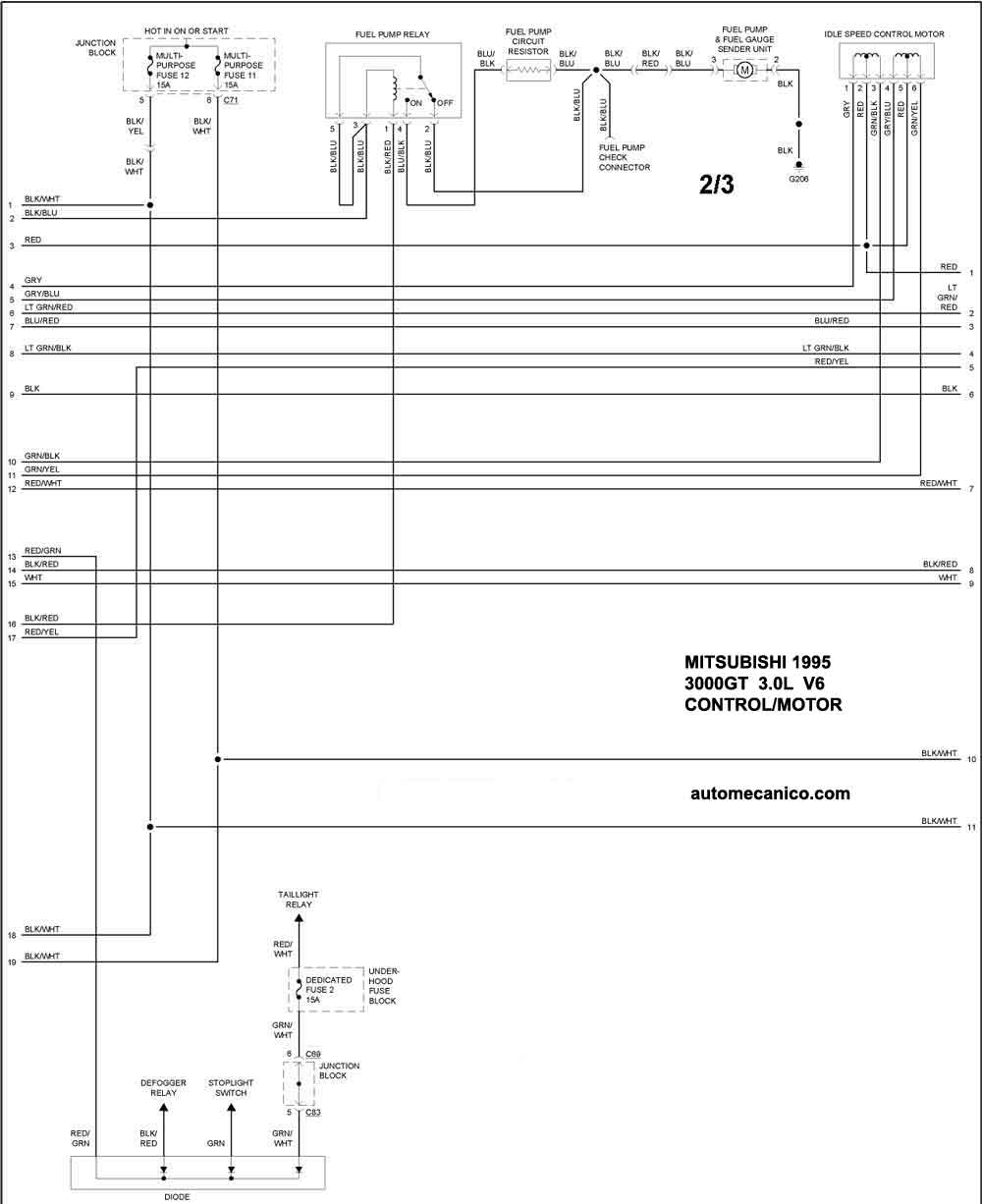

| 1995 | 3000GT - 3.0L V6 2/3 | CONTROL DEL MOTOR |

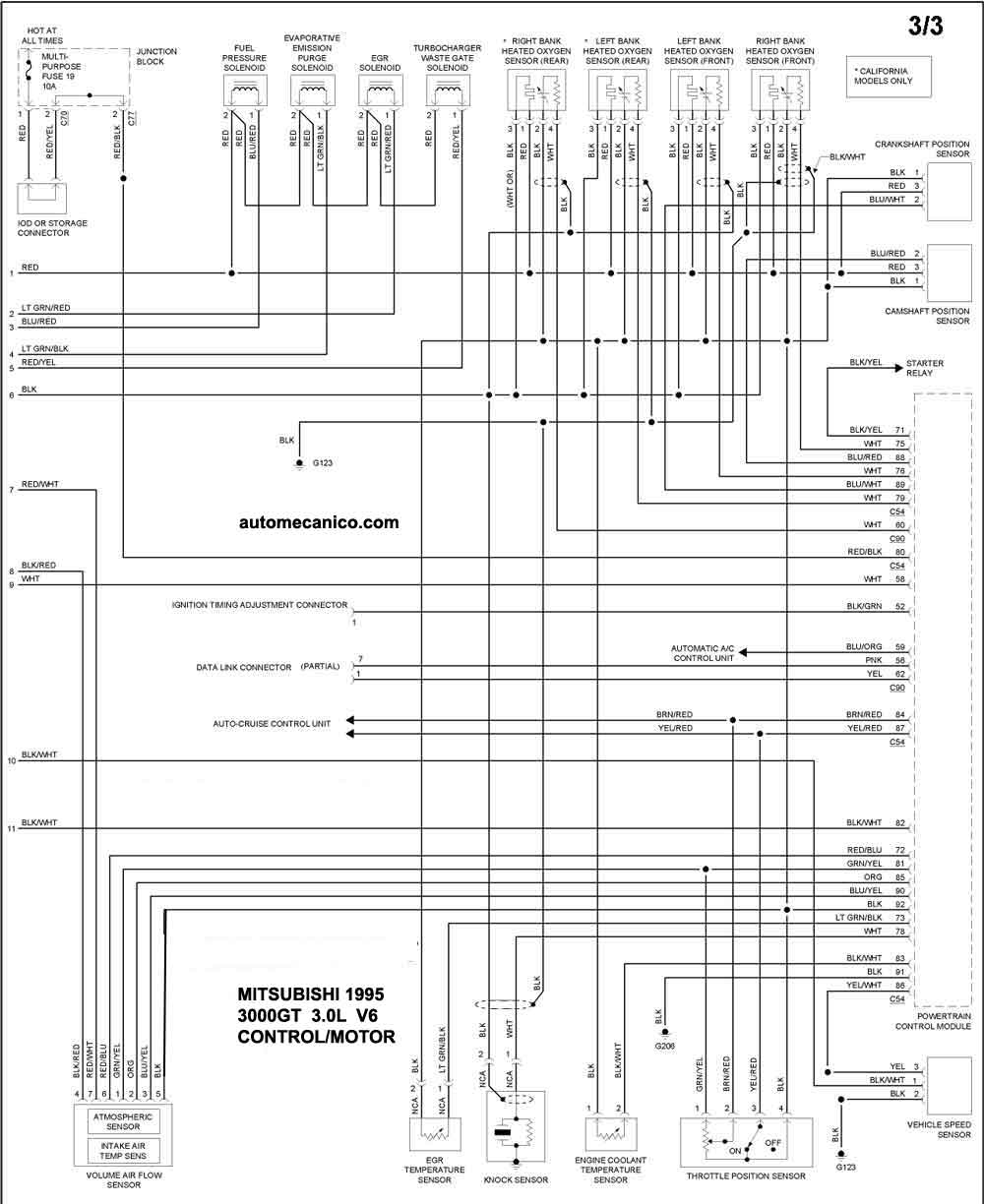

| 1995 | 3000GT - 3.0L V6 3/3 | CONTROL DEL MOTOR |

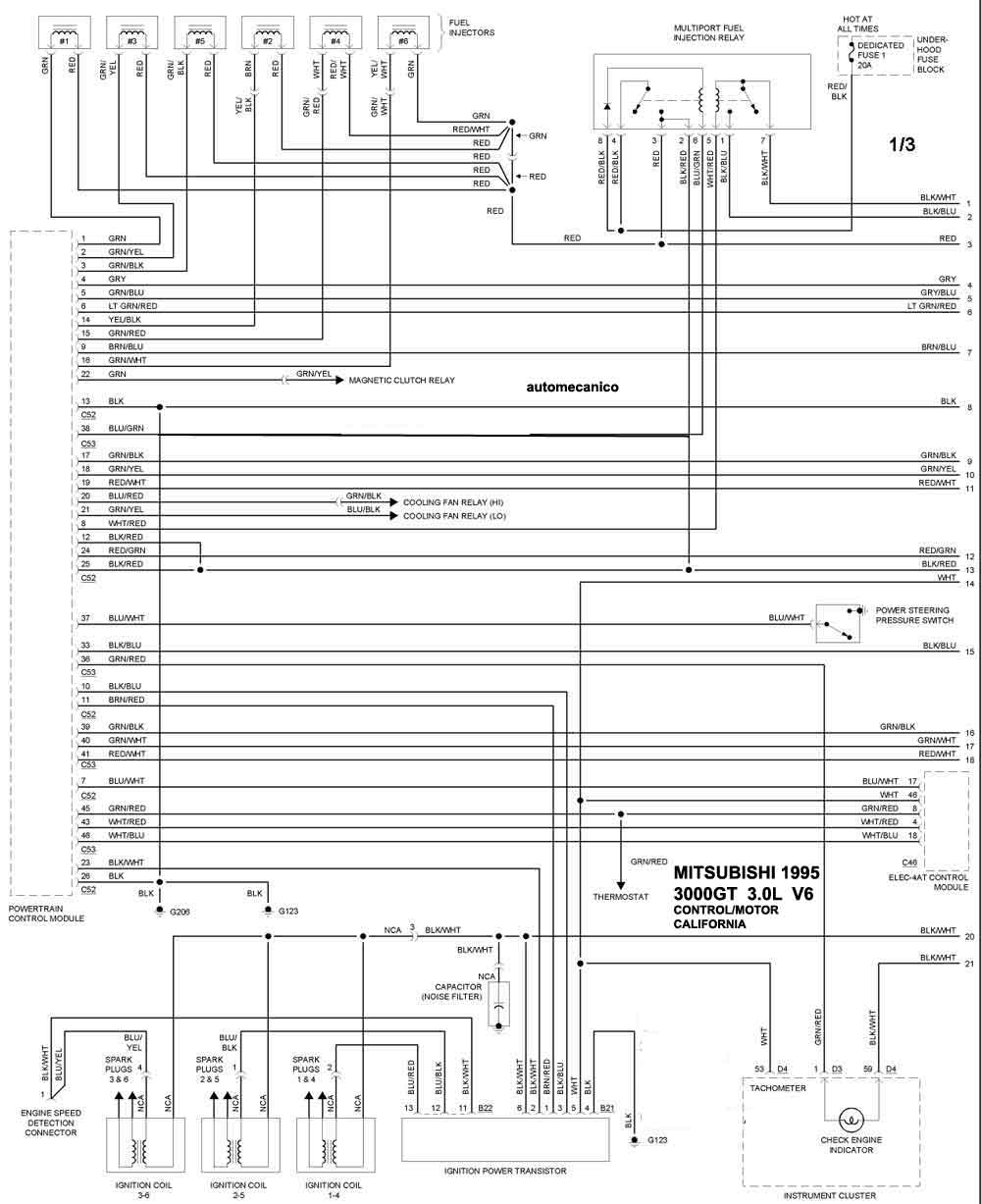

| 1995 | 3000GT - 3.0L V6 Calif. 1/3 | CONTROL DEL MOTOR |

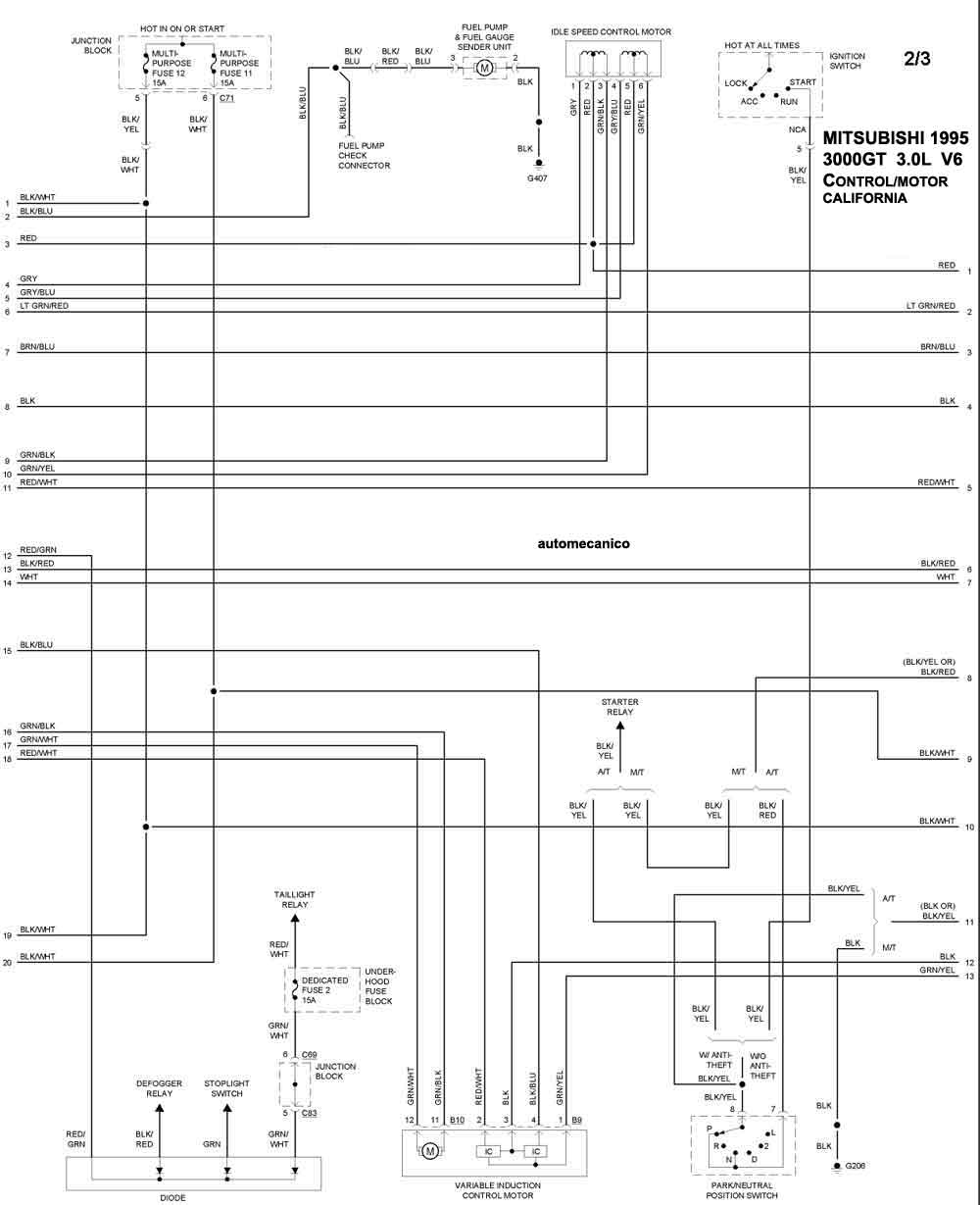

| 1995 | 3000GT - 3.0L V6 Calif. 2/3 | CONTROL DEL MOTOR |

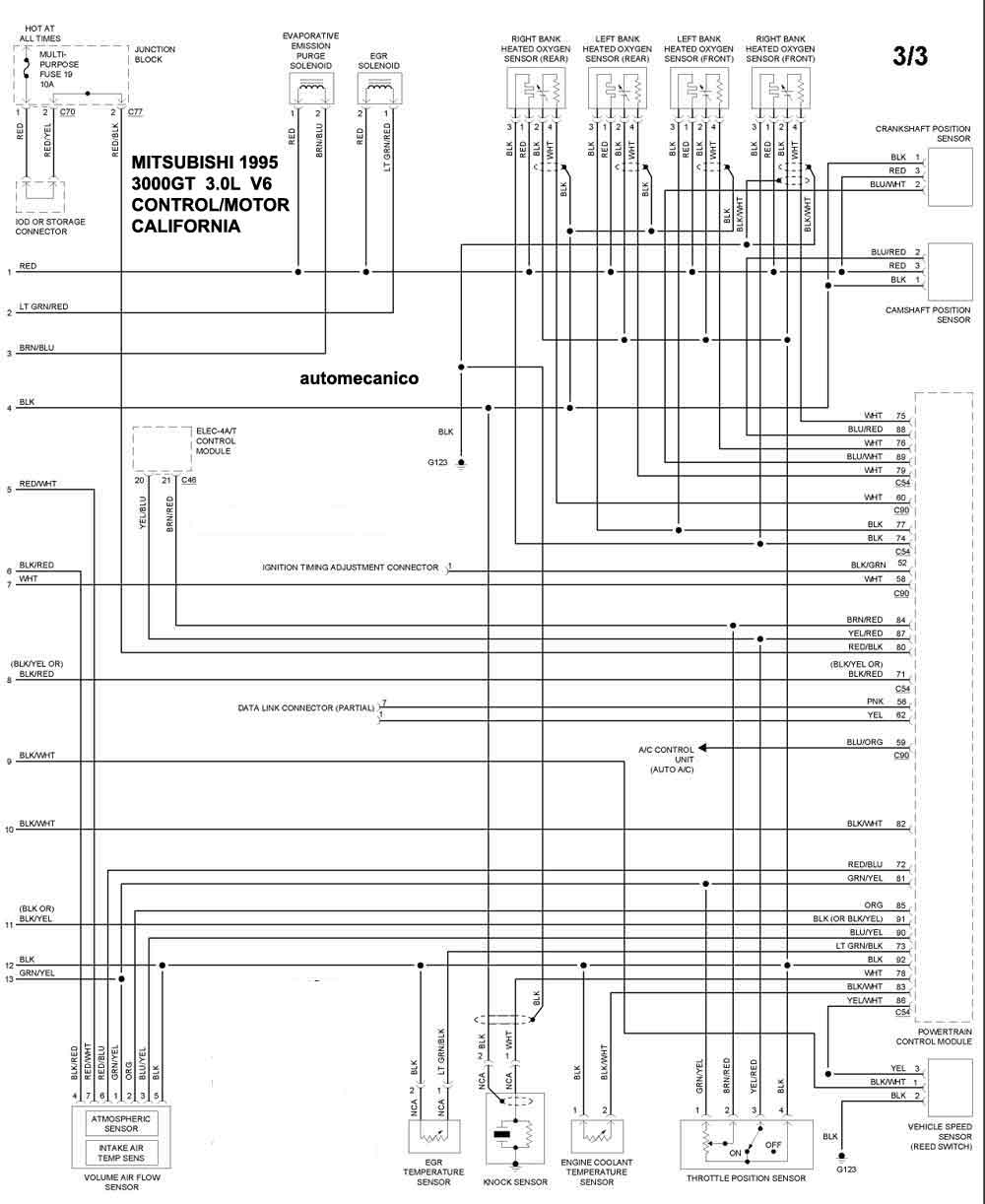

| 1995 | 3000GT - 3.0L V6 Calif. 3/3 | CONTROL DEL MOTOR |

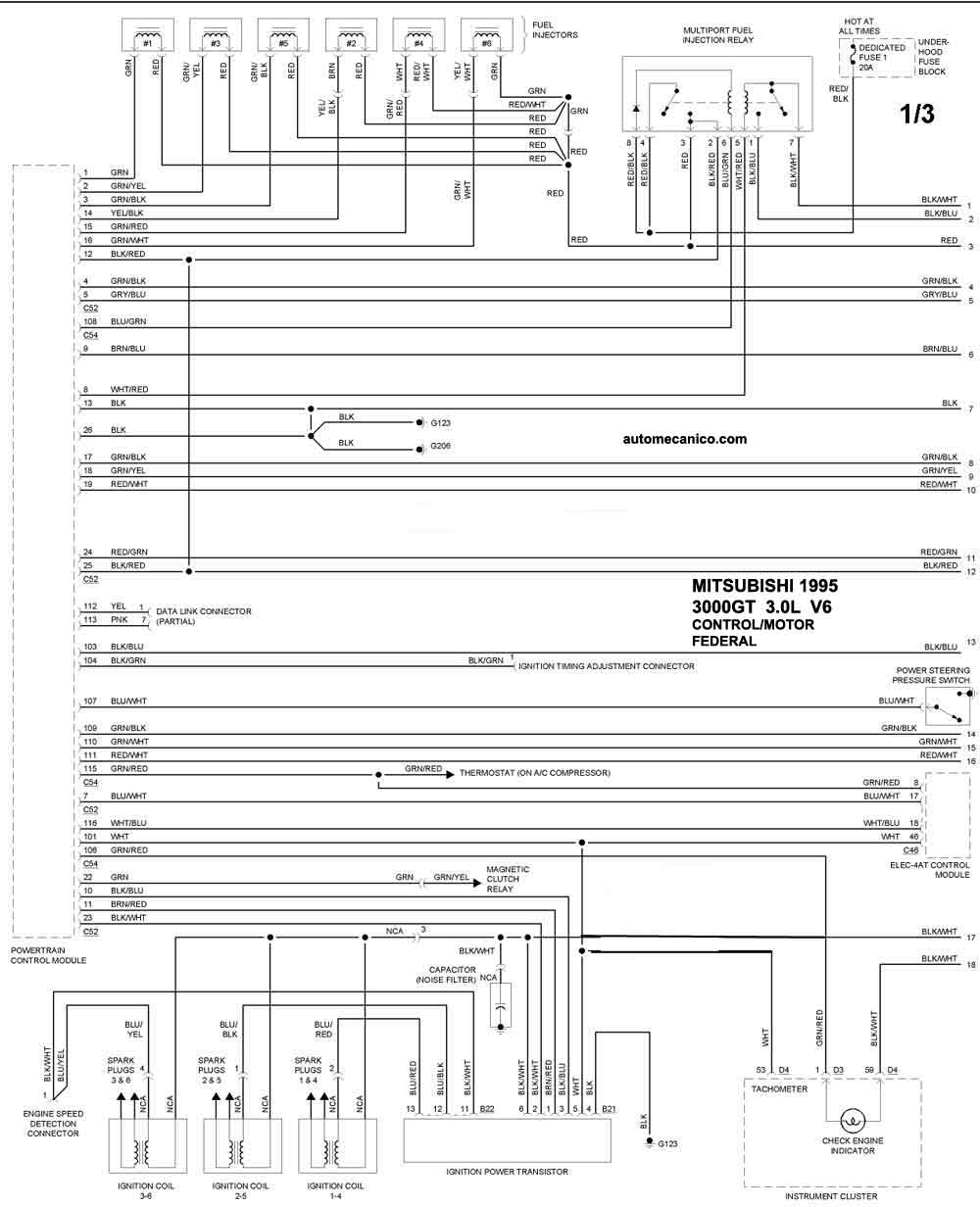

| 1995 | 3000GT - 3.0L V6 Fed. 1/3 | CONTROL DEL MOTOR |

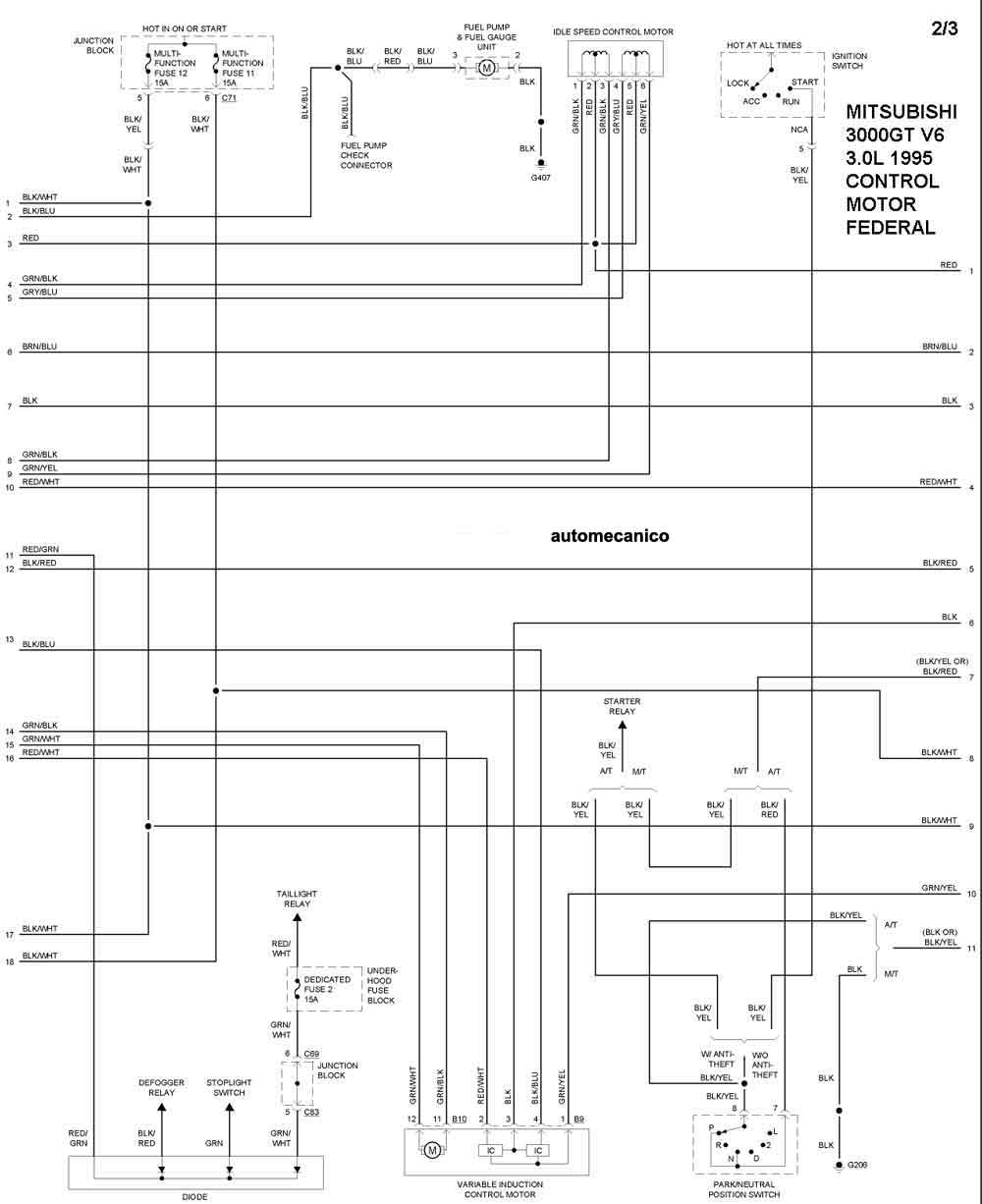

| 1995 | 3000GT - 3.0L V6 Fed. 2/3 | CONTROL DEL MOTOR |

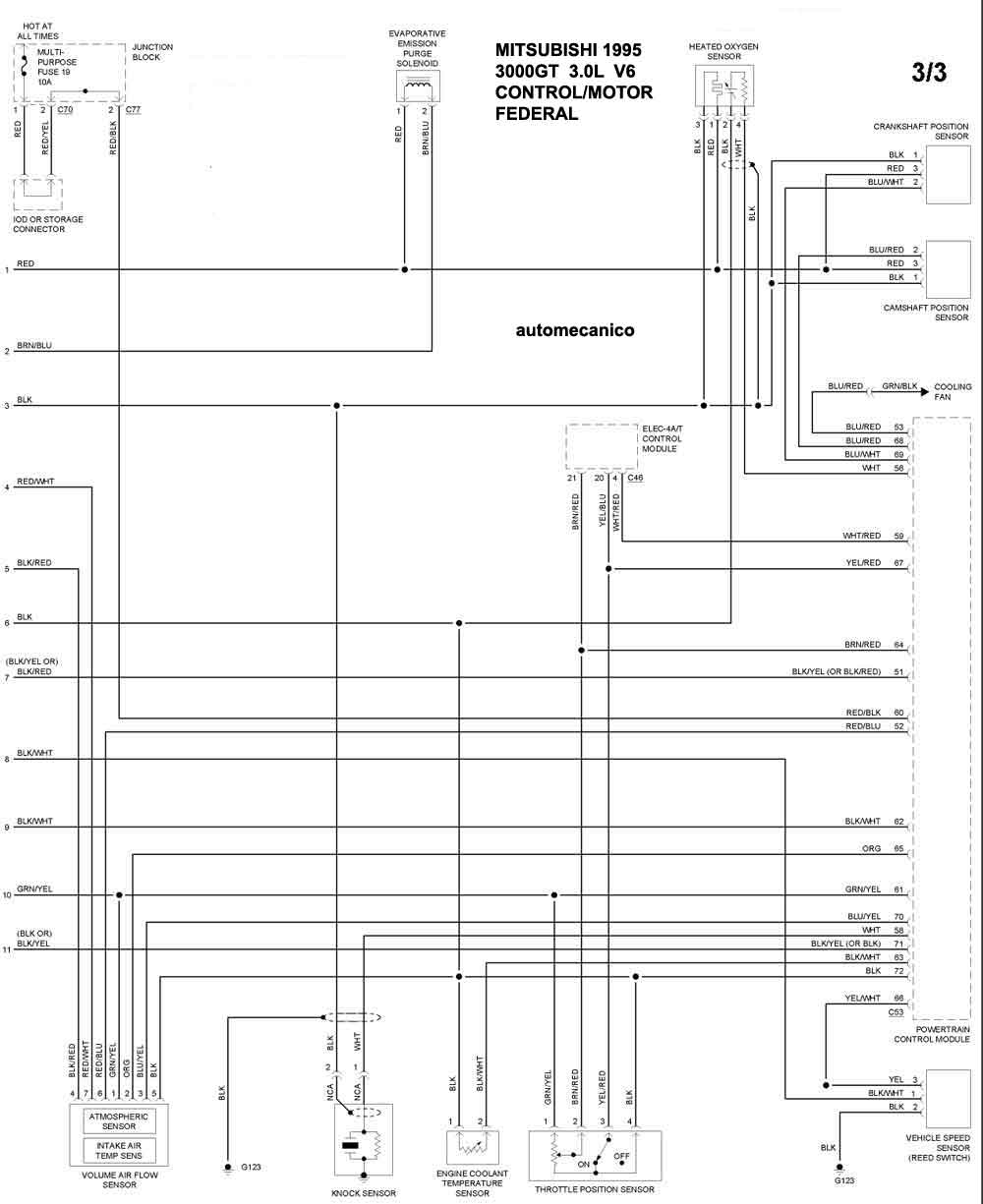

| 1995 | 3000GT - 3.0L V6 Fed. 3/3 | CONTROL DEL MOTOR |
| 1995 | DIAMANTE 3.0L V6 Fed. 1/3 | CONTROL DEL MOTOR |
| 1995 | DIAMANTE 3.0L V6 Fed. 2/3 | CONTROL DEL MOTOR |
| 1995 | DIAMANTE 3.0L V6 Fed. 3/3 | CONTROL DEL MOTOR |

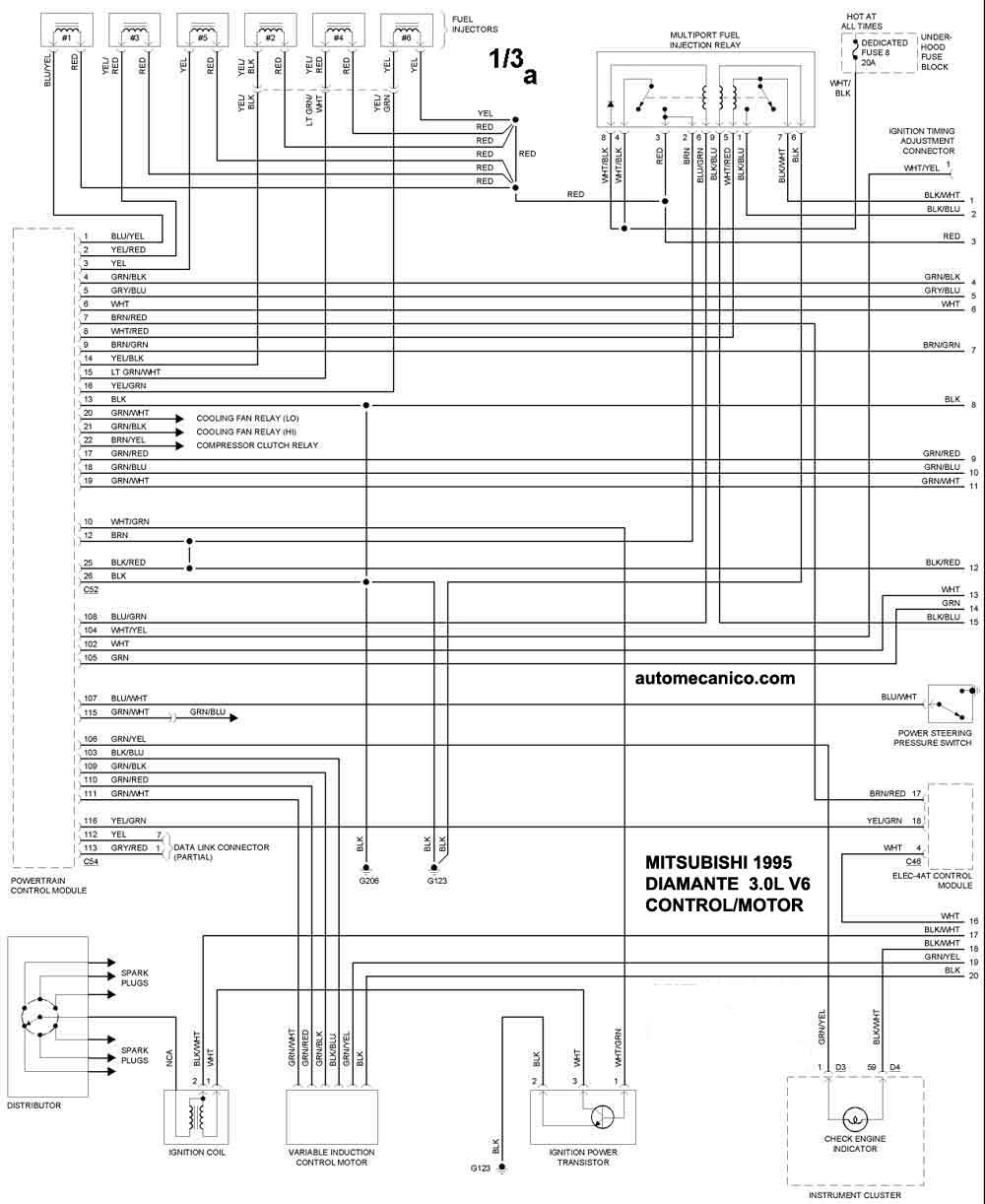

| 1995 | DIAMANTE 3.0L V6 1/3 a | CONTROL DEL MOTOR |

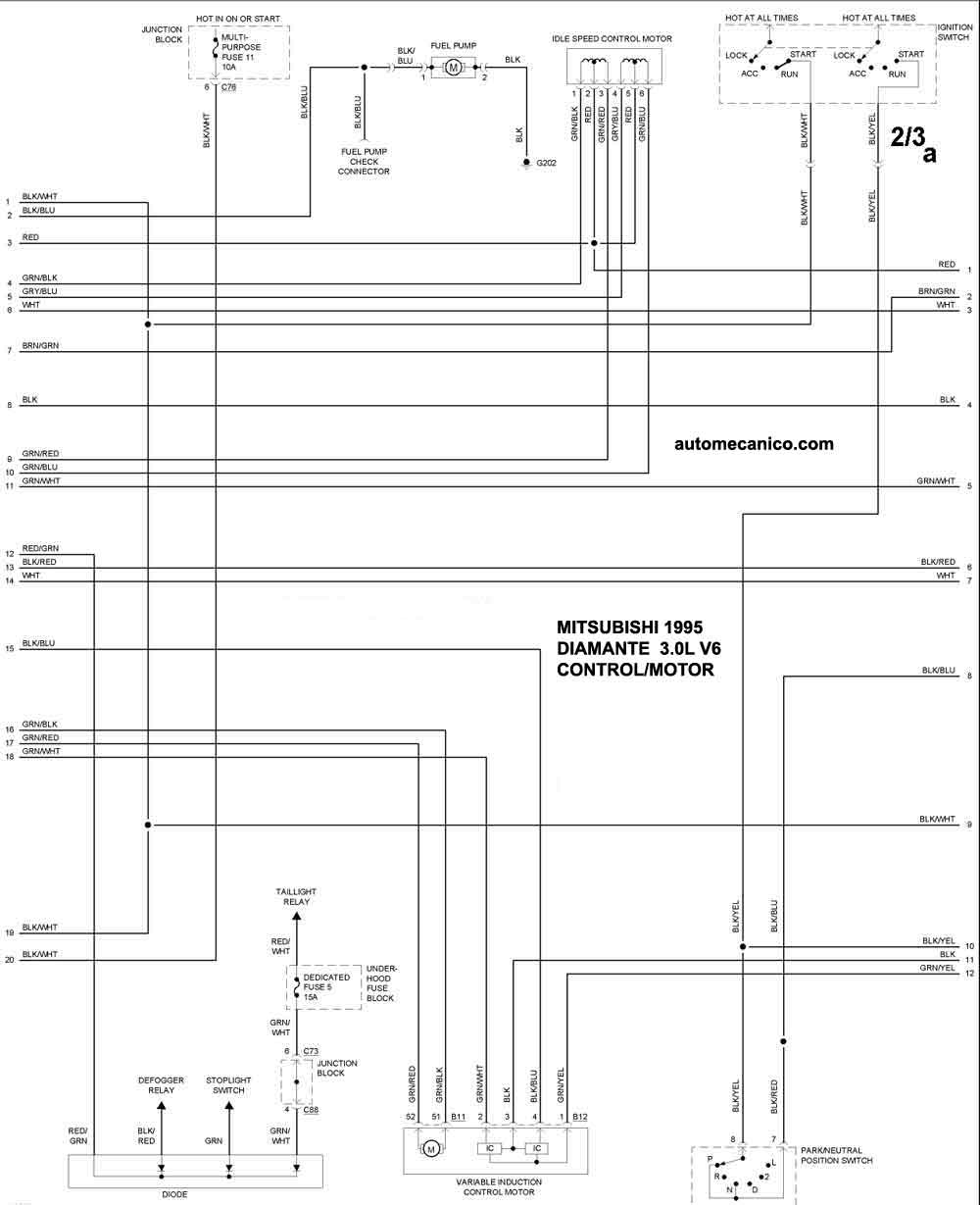

| 1995 | DIAMANTE 3.0L V6 2/3 a | CONTROL DEL MOTOR |

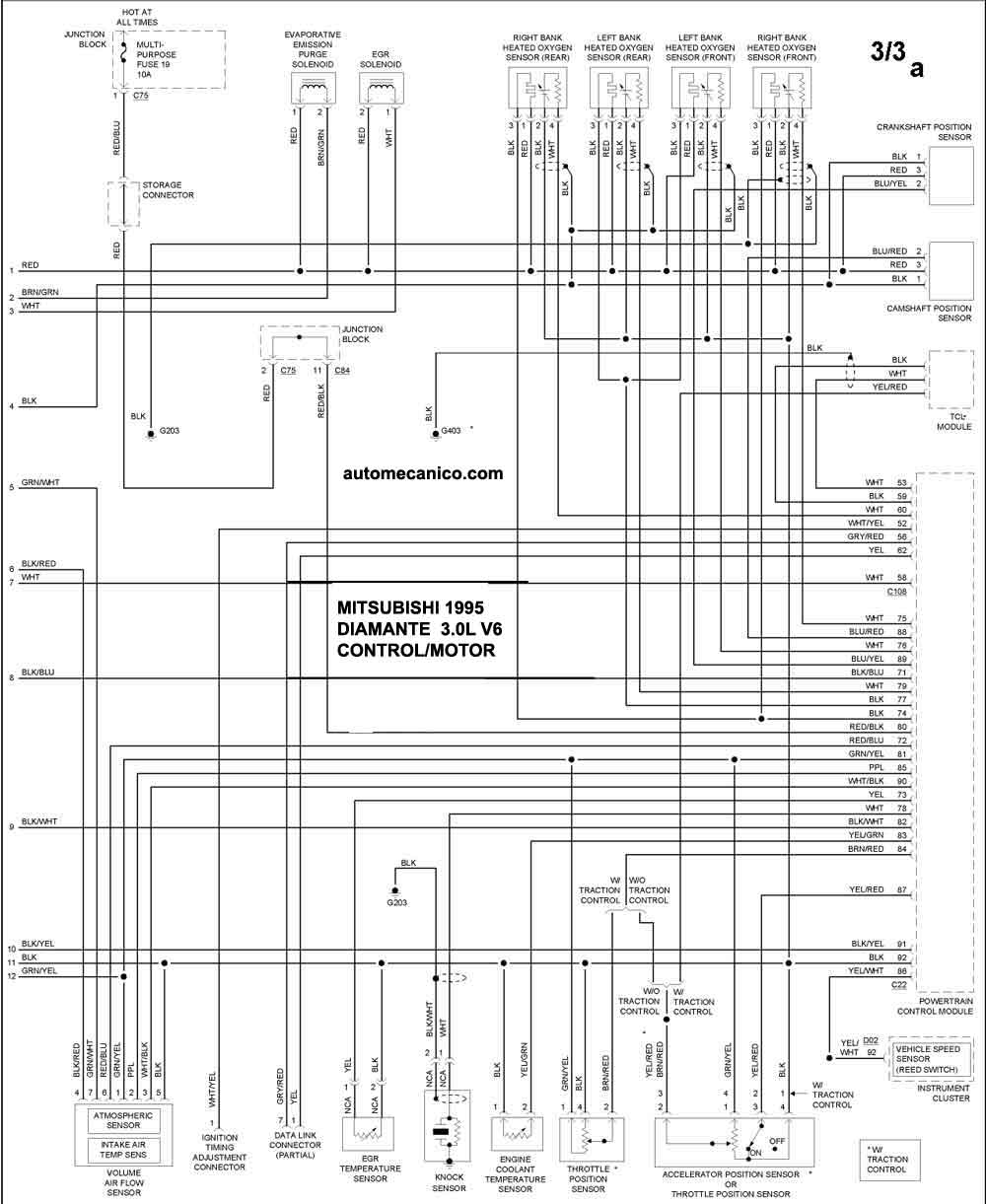

| 1995 | DIAMANTE 3.0L V6 3/3 a | CONTROL DEL MOTOR |
