DIAGRAMAS / ESQUEMAS : ISUZU - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: ISUZU 1995 - |
| YEAR | MODELO | DIAGRAMA |

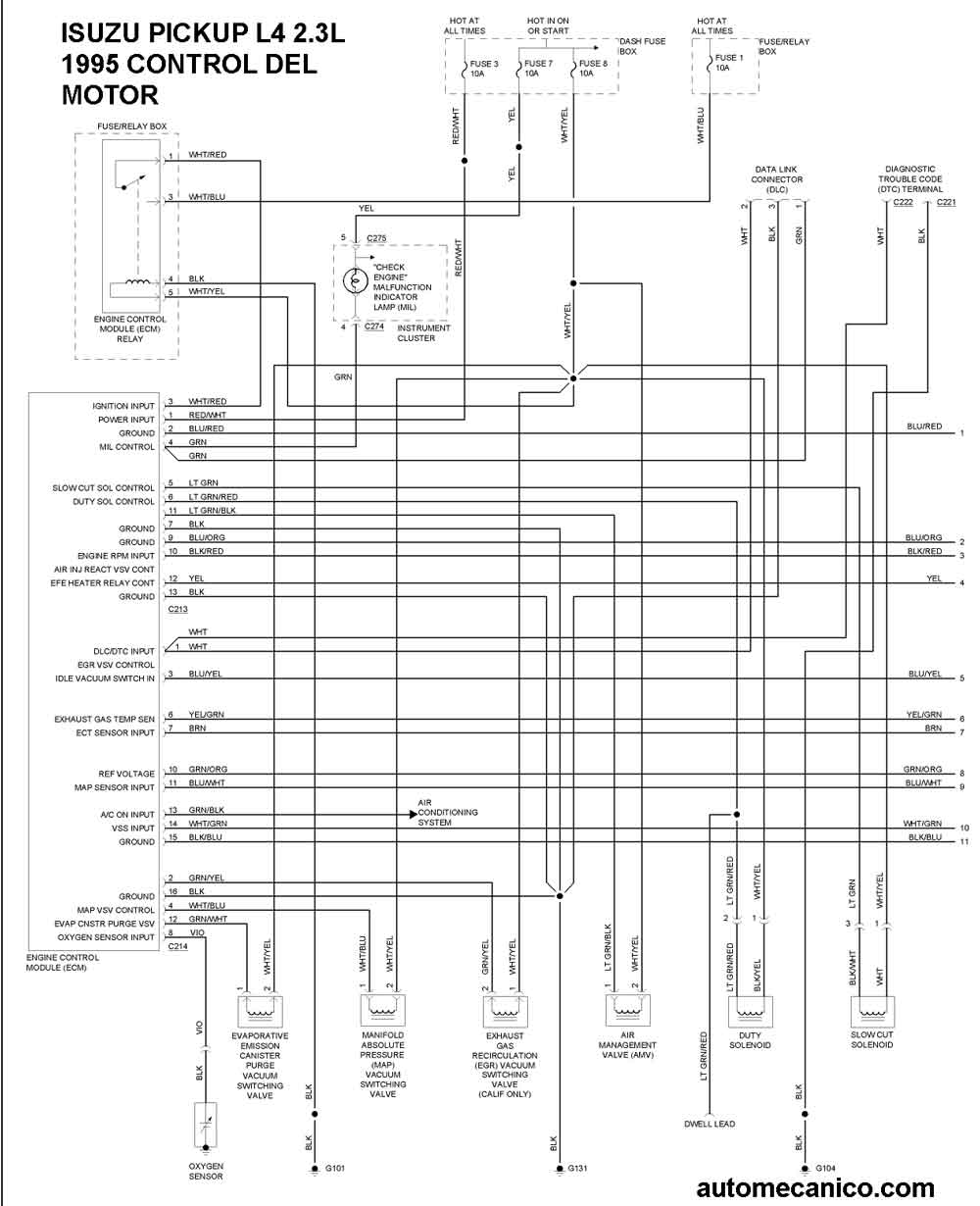

| 1995 | PICKUP 2.3 L4. 1/2 | CONTROL DEL MOTOR |

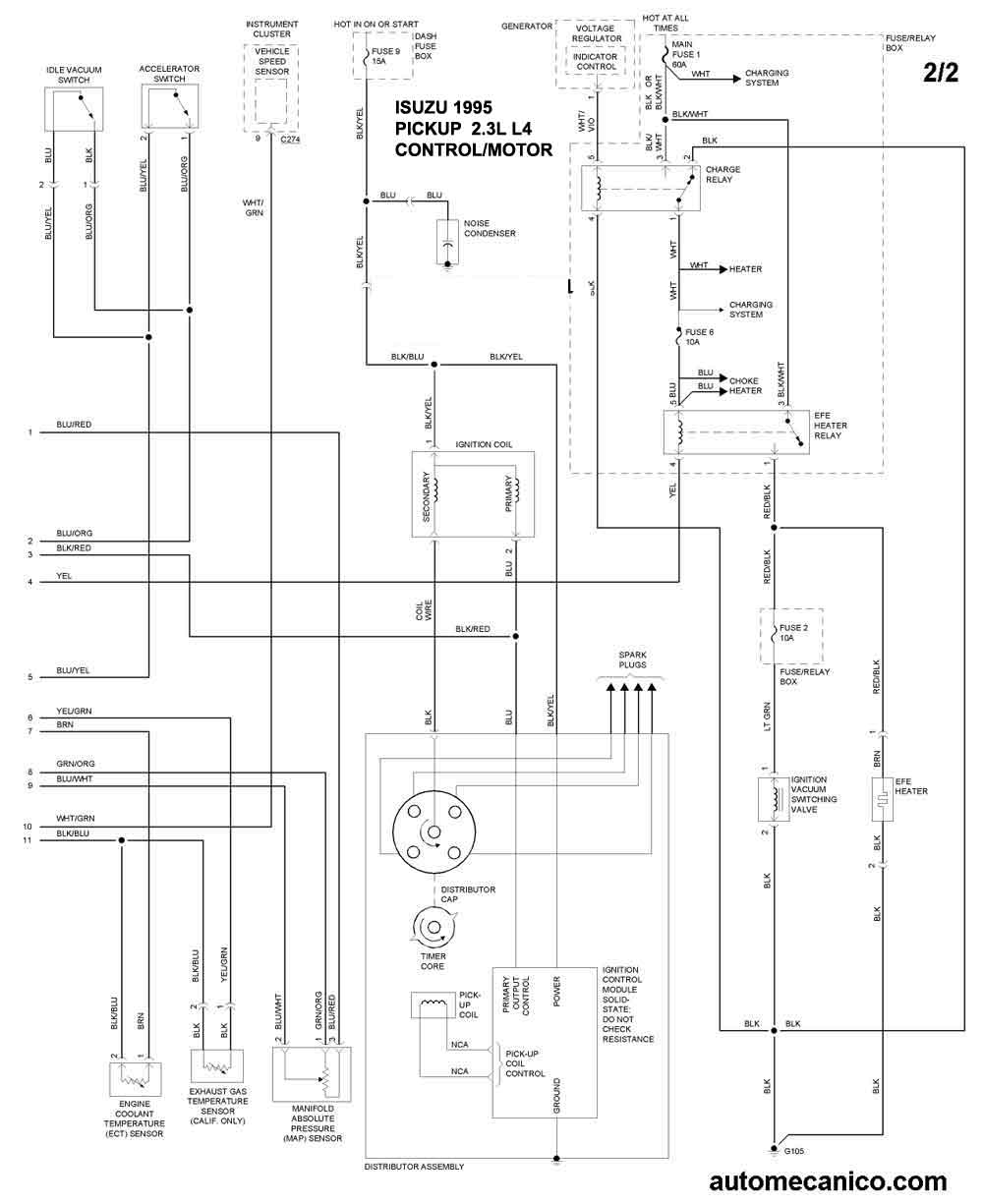

| 1995 | PICKUP 2.3 L4. 2/2 | CONTROL DEL MOTOR |

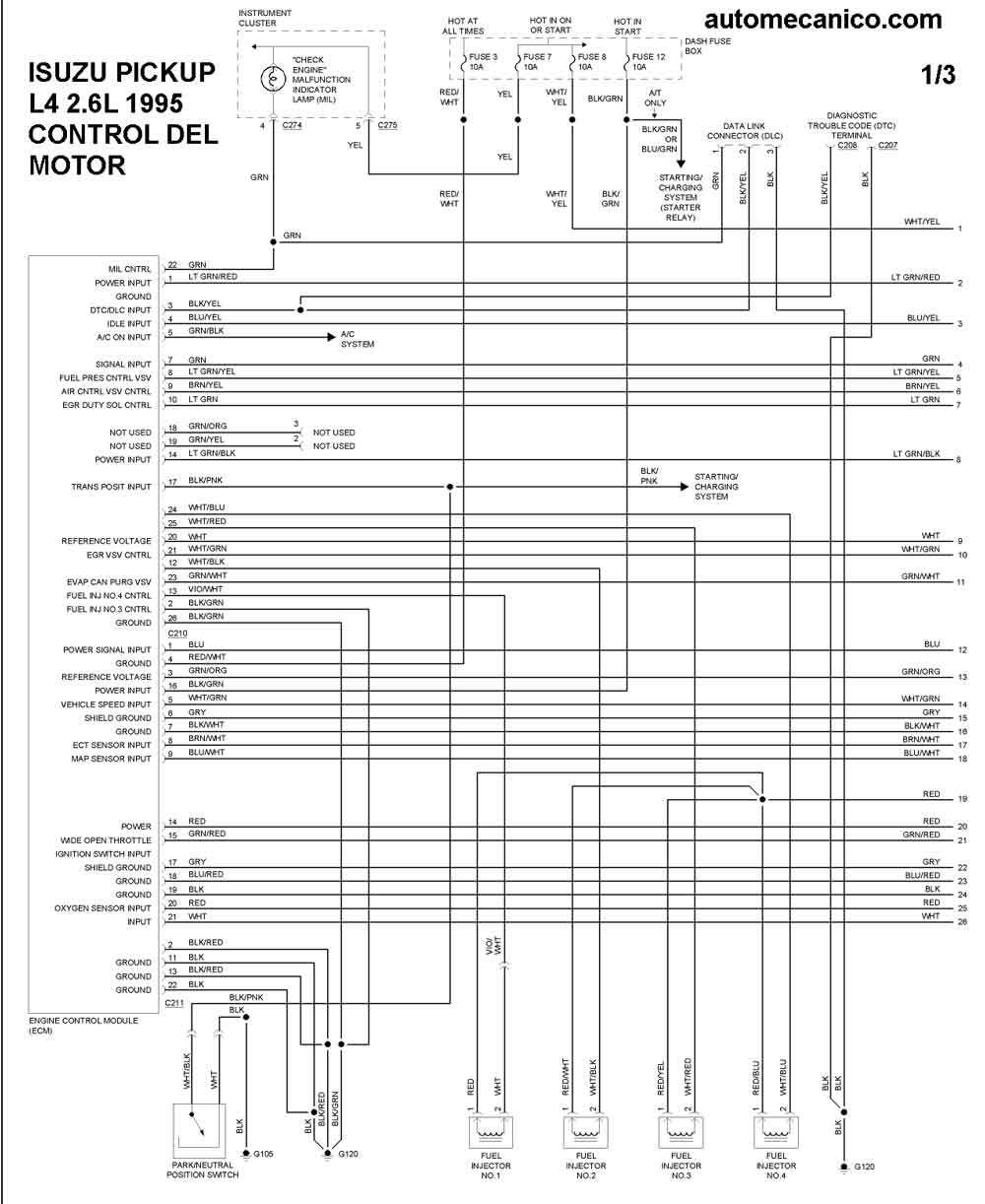

| 1995 | PICKUP 2.6L L4. 1/3 | CONTROL DEL MOTOR |

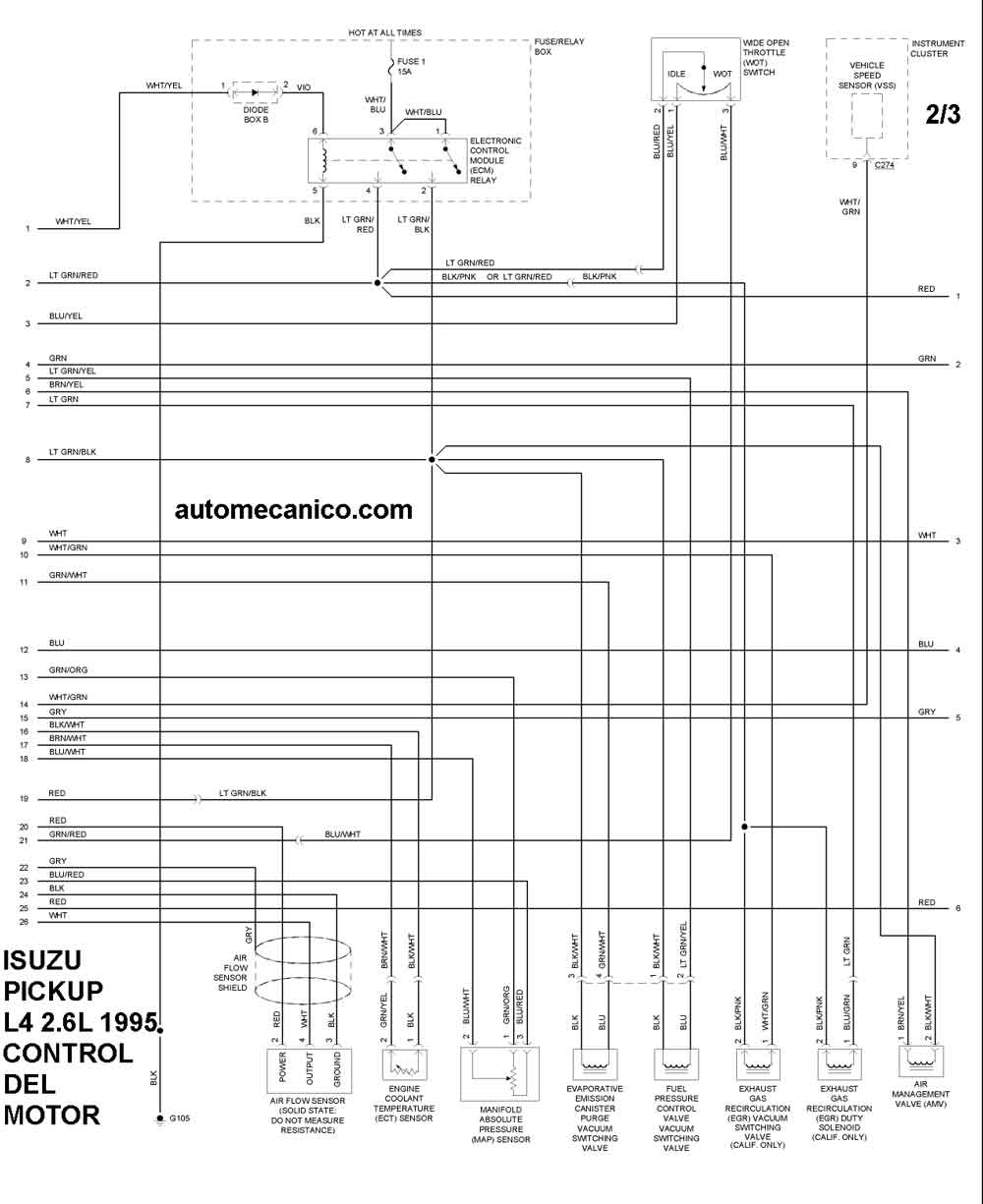

| 1995 | PICKUP 2.6L L4. 2/3 | CONTROL DEL MOTOR |
| 1995 | PICKUP 2.6L L4. 3/3 | CONTROL DEL MOTOR |

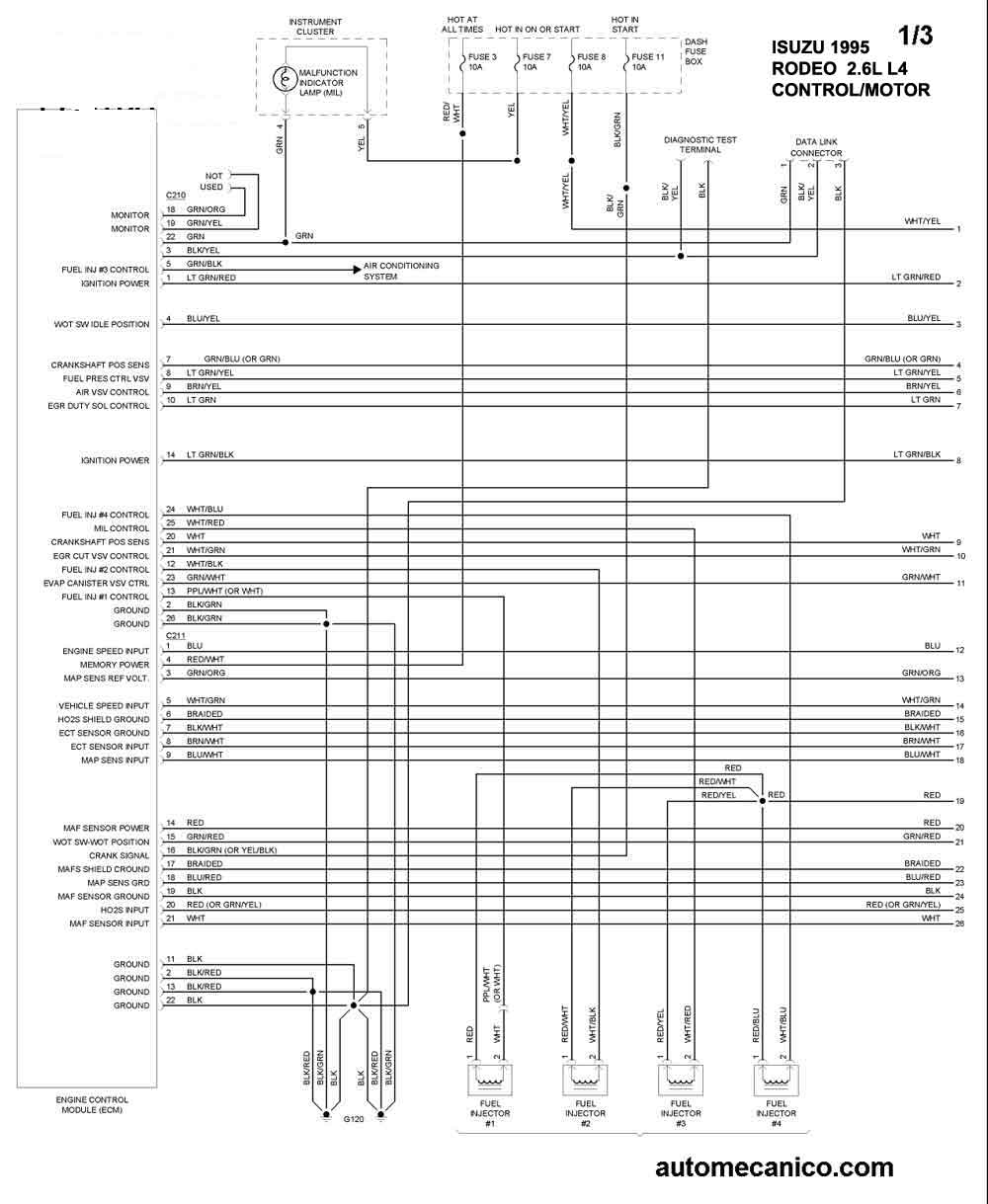

| 1995 | RODEO 2.6L L4. 1/3 | CONTROL DEL MOTOR |

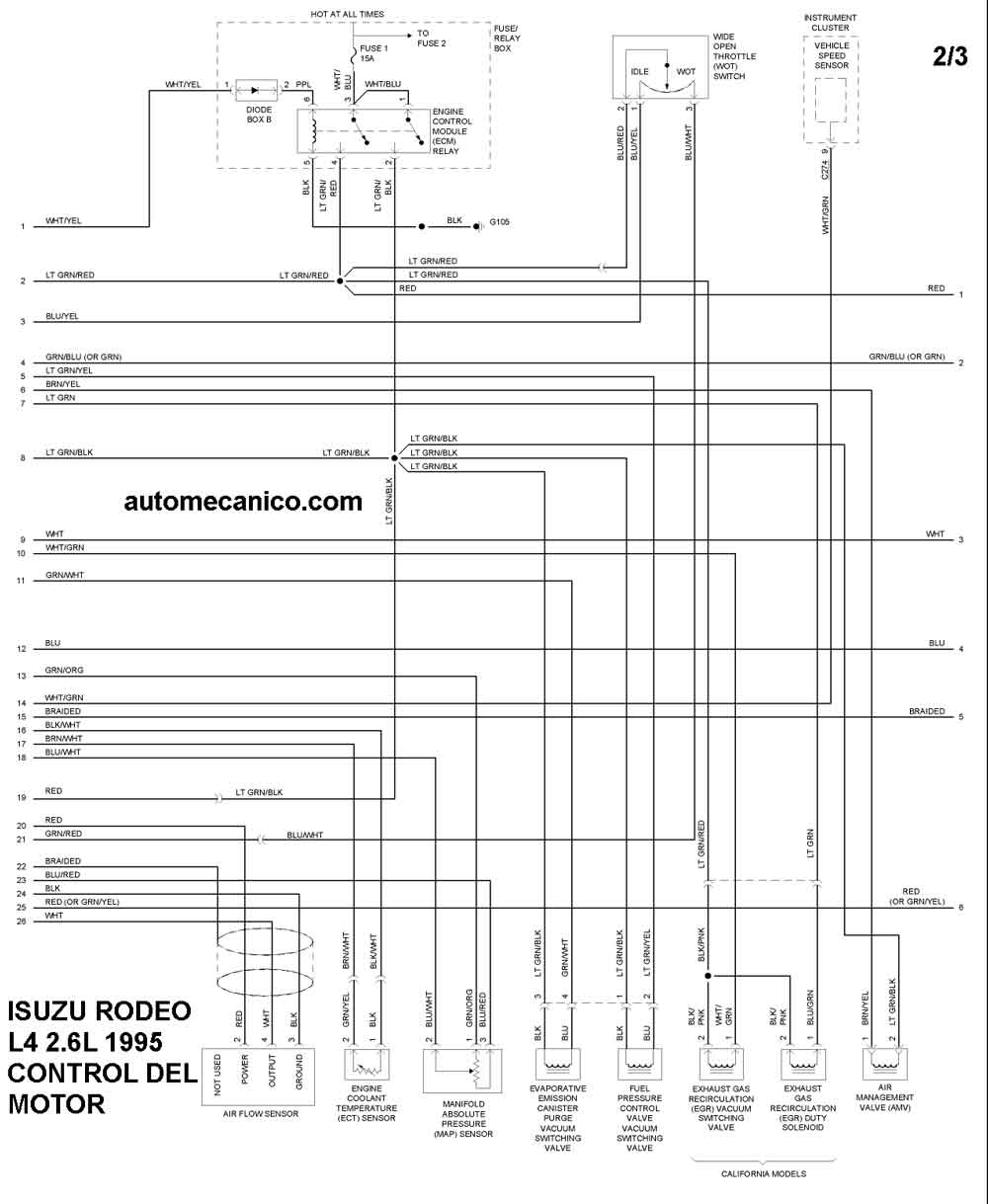

| 1995 | RODEO 2.6L L4. 2/3 | CONTROL DEL MOTOR |

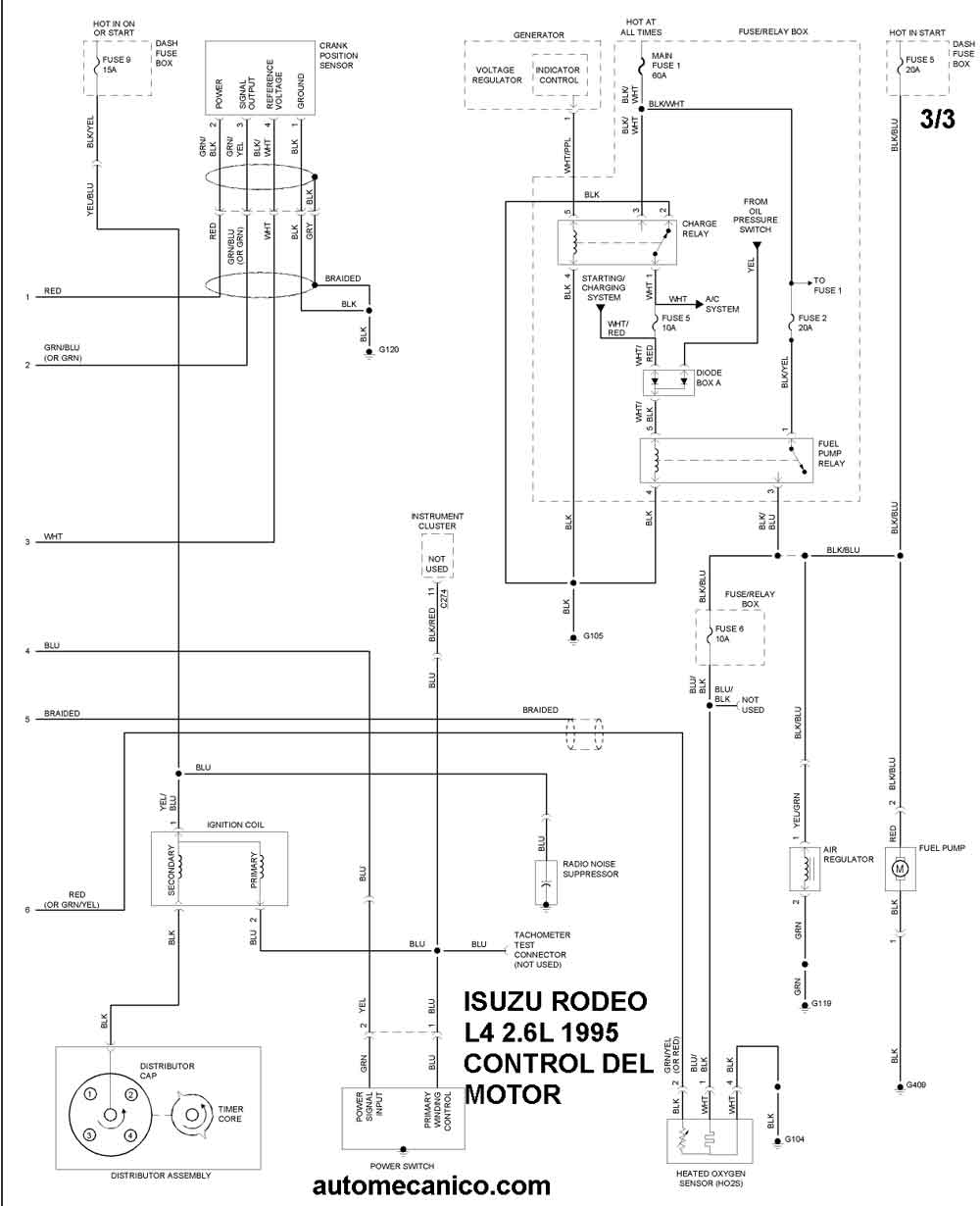

| 1995 | RODEO 2.6L L4. 3/3 | CONTROL DEL MOTOR |

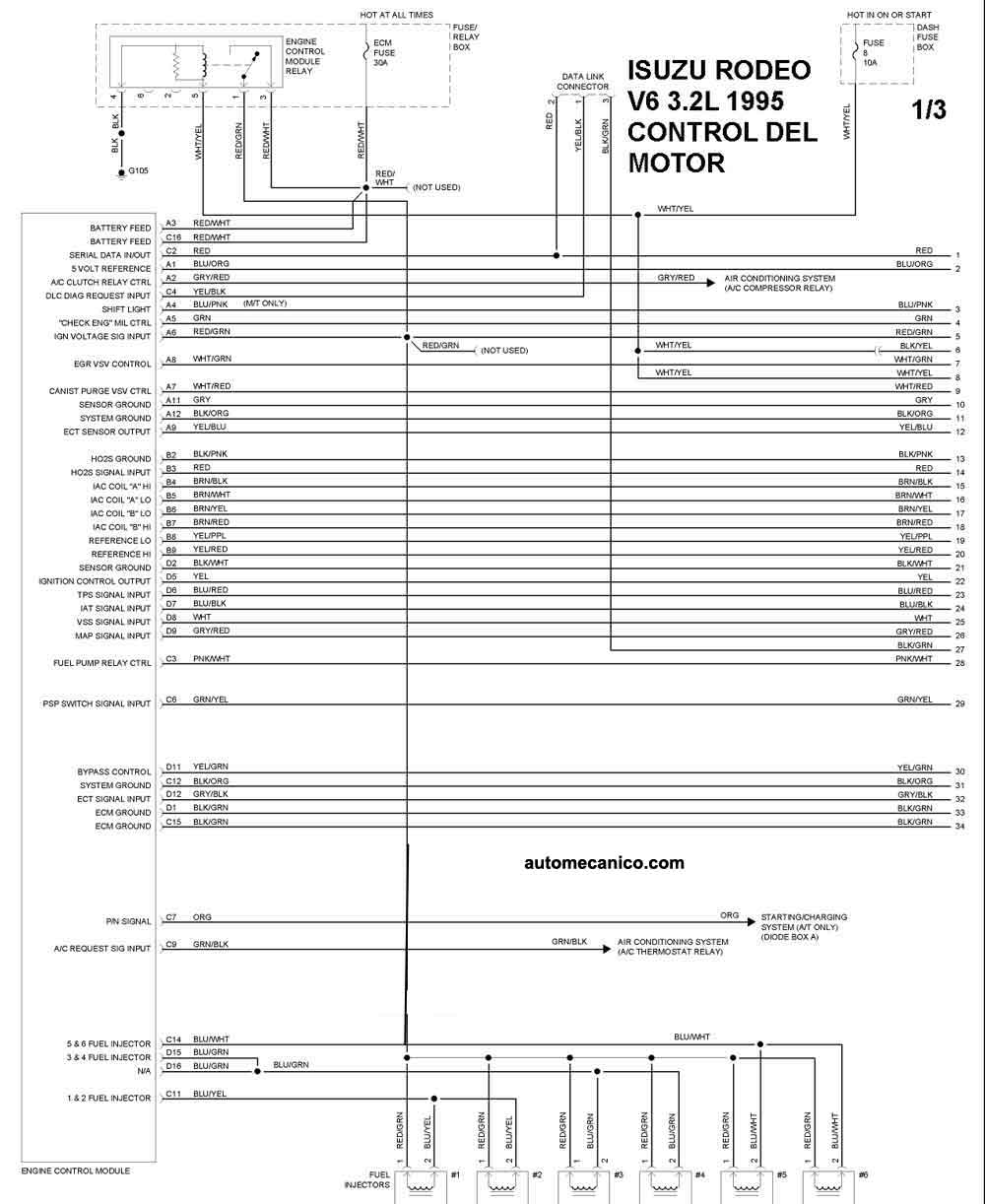

| 1995 | RODEO 3.2L V6. 1/3 | CONTROL DEL MOTOR |

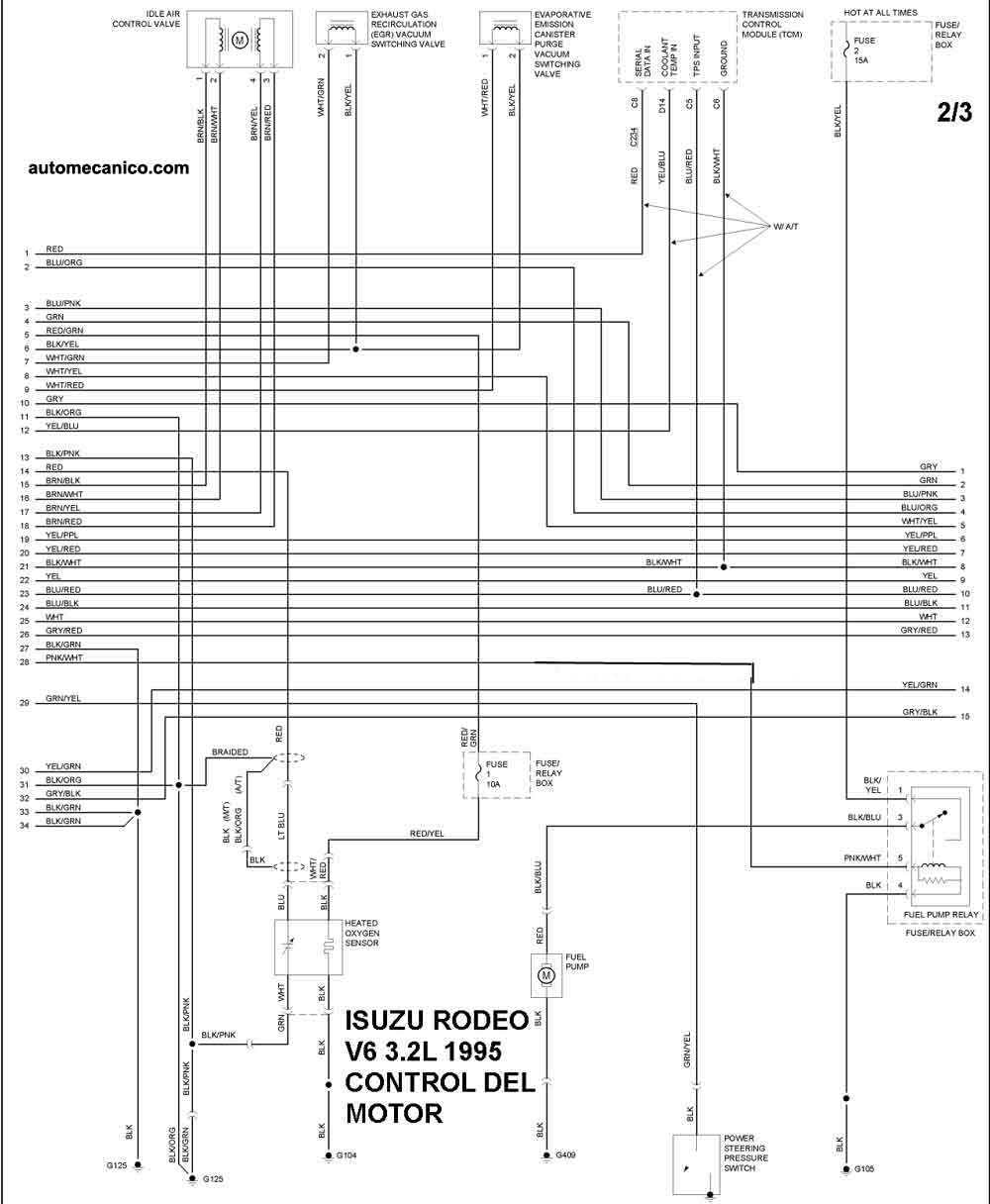

| 1995 | RODEO 3.2L V6 2/3 | CONTROL DEL MOTOR |
| 1995 | RODEO 3.2L V6. 3/3 | CONTROL DEL MOTOR |
| 1995 | TROOPER 3.2L V6. [IAT sensor] 1/3 | CONTROL DEL MOTOR |

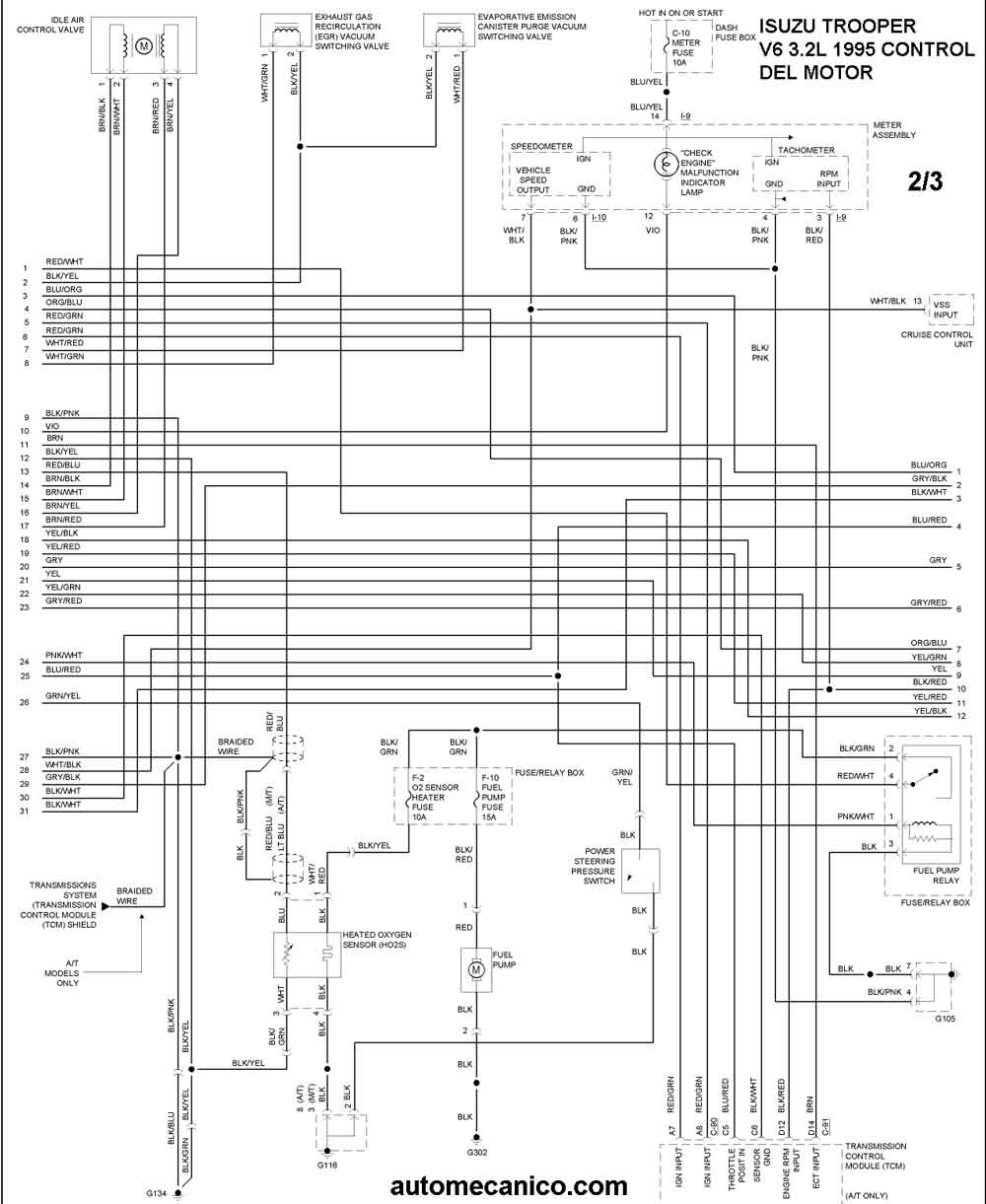

| 1995 | TROOPER 3.2L V6. [IAT sensor] 2/3 | CONTROL DEL MOTOR |
| 1995 | TROOPER 3.2L V6. [IAT sensor] 3/3 | CONTROL DEL MOTOR |

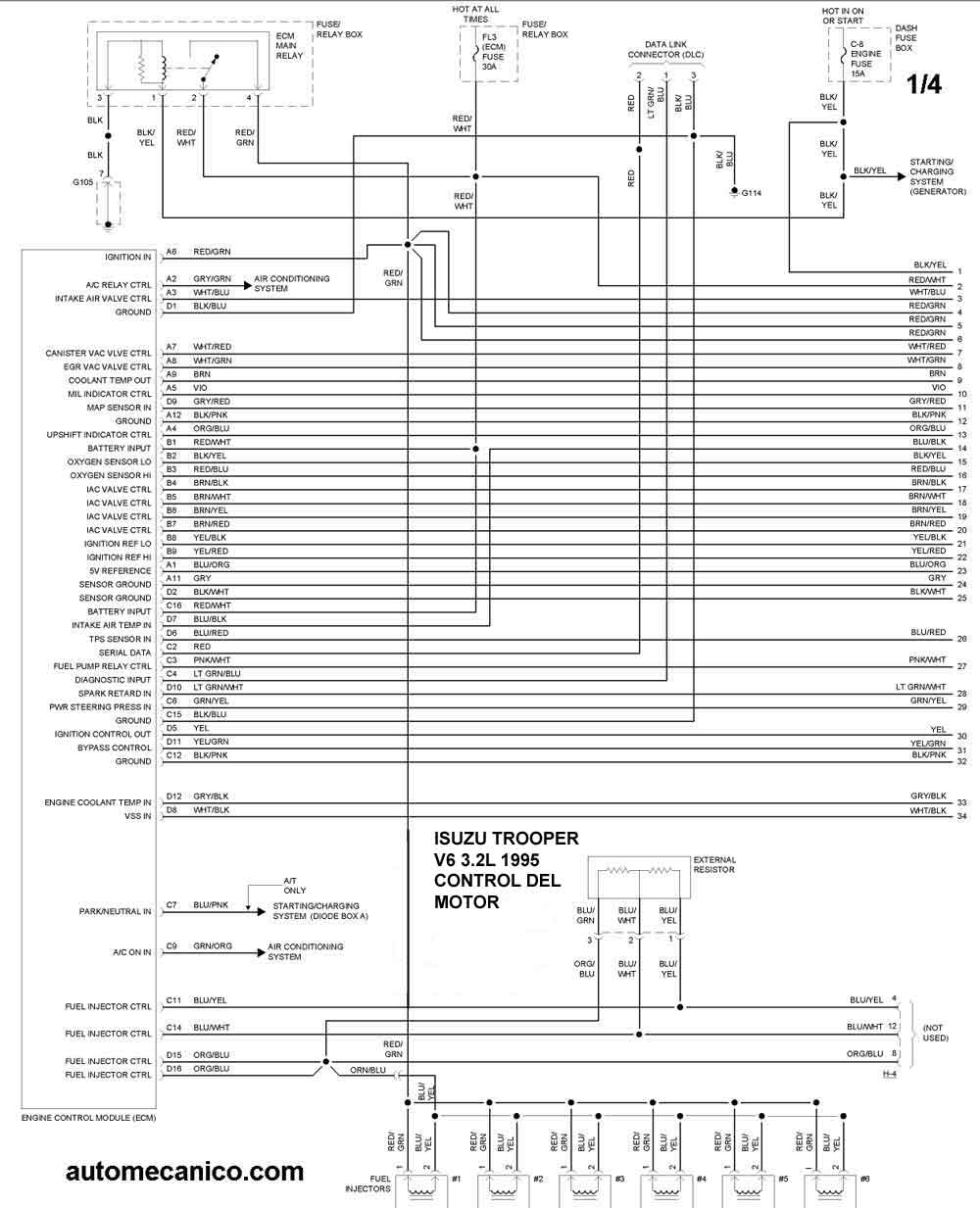

| 1995 | TROOPER 3.2L V6. 1/4 | CONTROL DEL MOTOR |

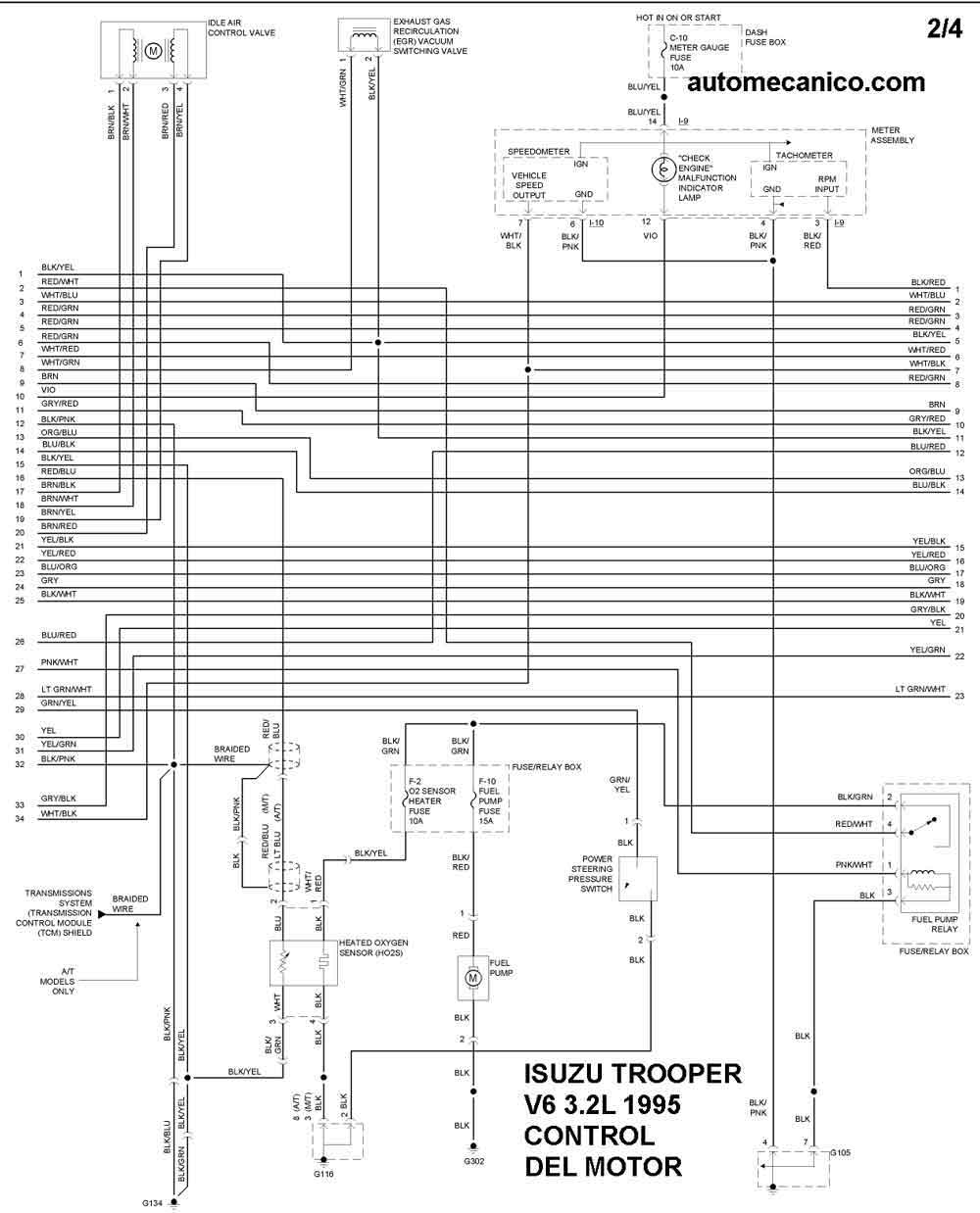

| 1995 | TROOPER 3.2L V6. 2/4 | CONTROL DEL MOTOR |

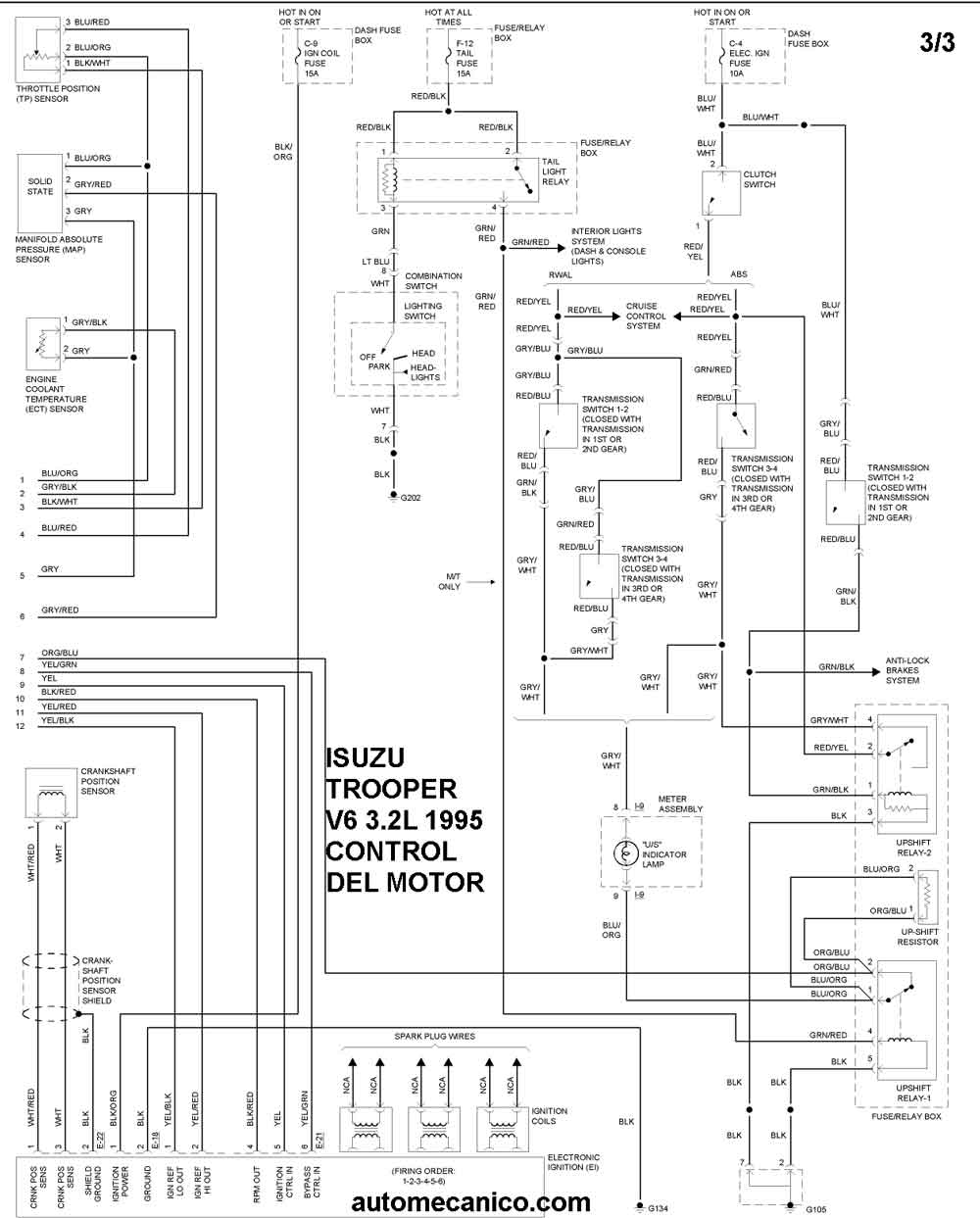

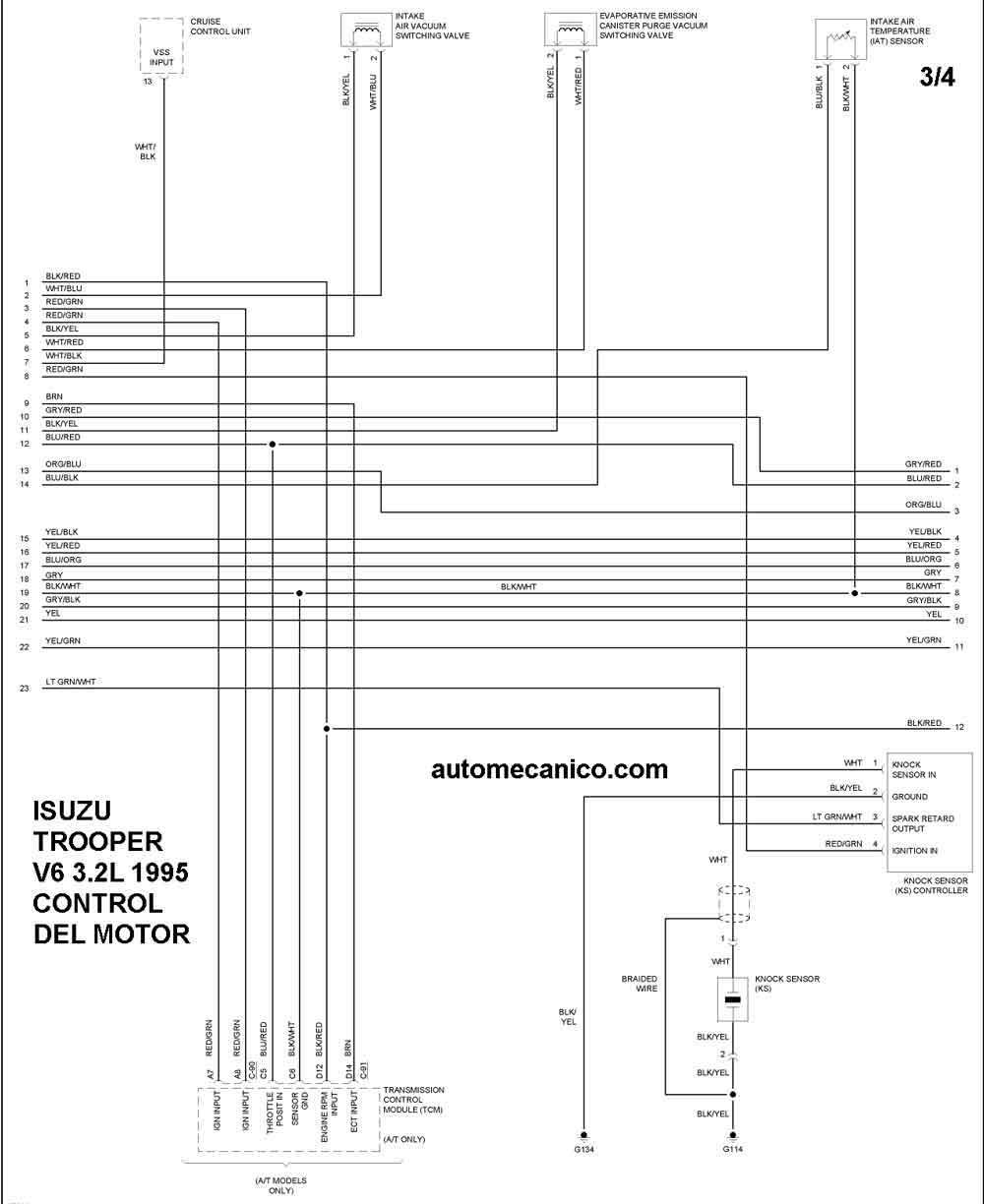

| 1995 | TROOPER 3.2L V6. 3/4 | CONTROL DEL MOTOR |

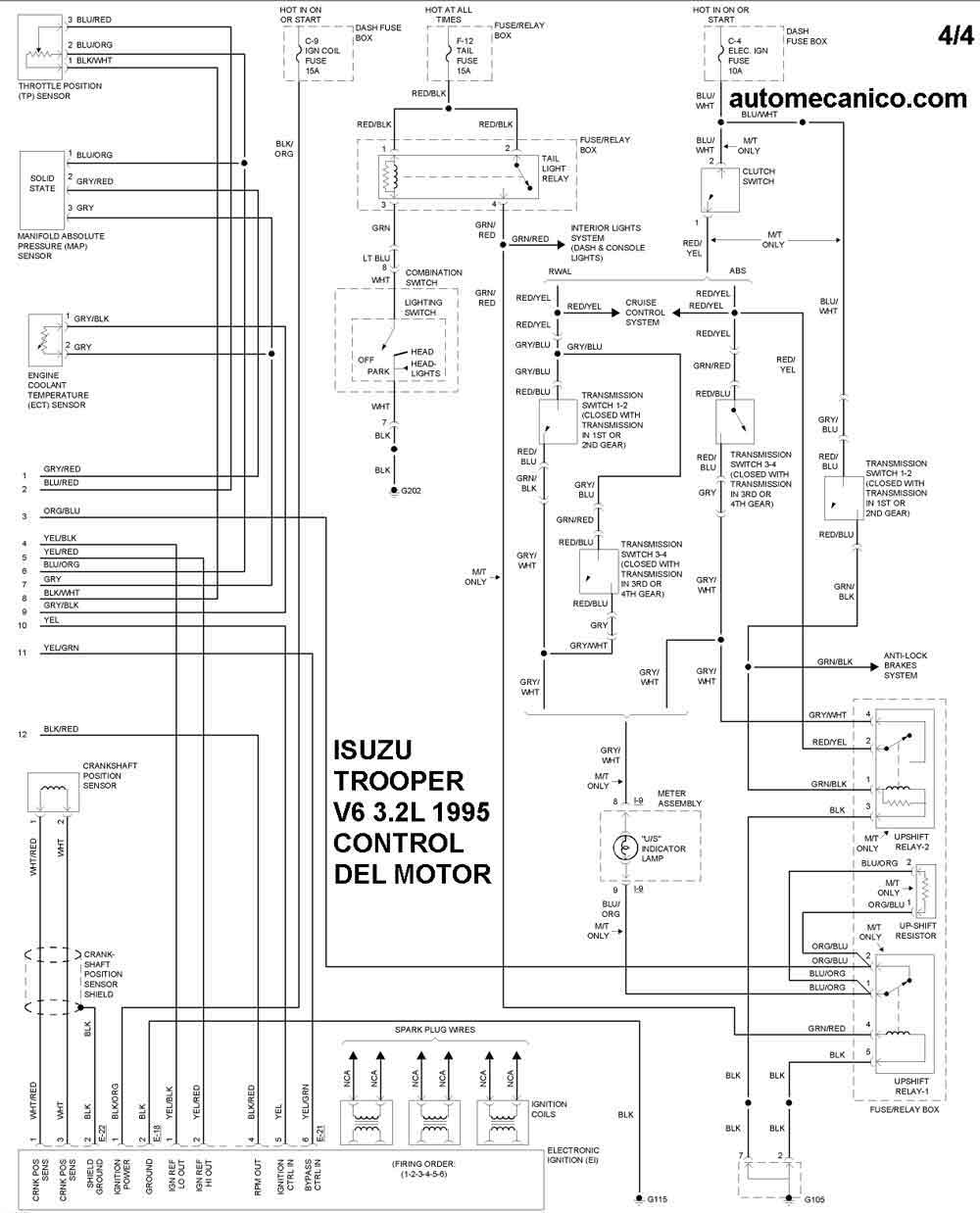

| 1995 | TROOPER 3.2L V6 3/4 | CONTROL DEL MOTOR |
