DIAGRAMAS / ESQUEMAS : CHEVROLET - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: CHEVROLET 1995 - |
| YEAR | MODELO | DIAGRAMA |

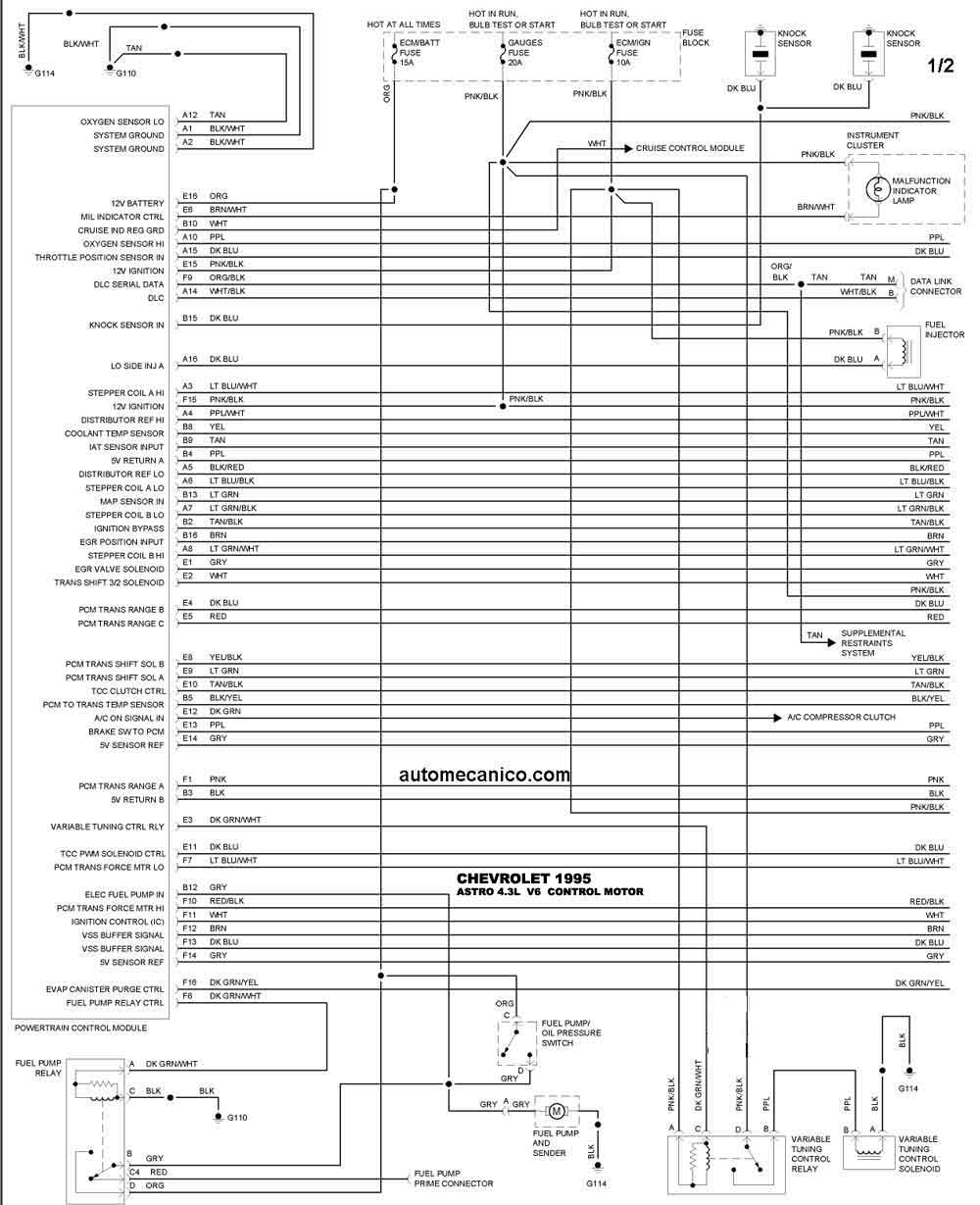

| 1995 | ASTRO 4.3L V6. 1/2 | CONTROL DEL MOTOR |

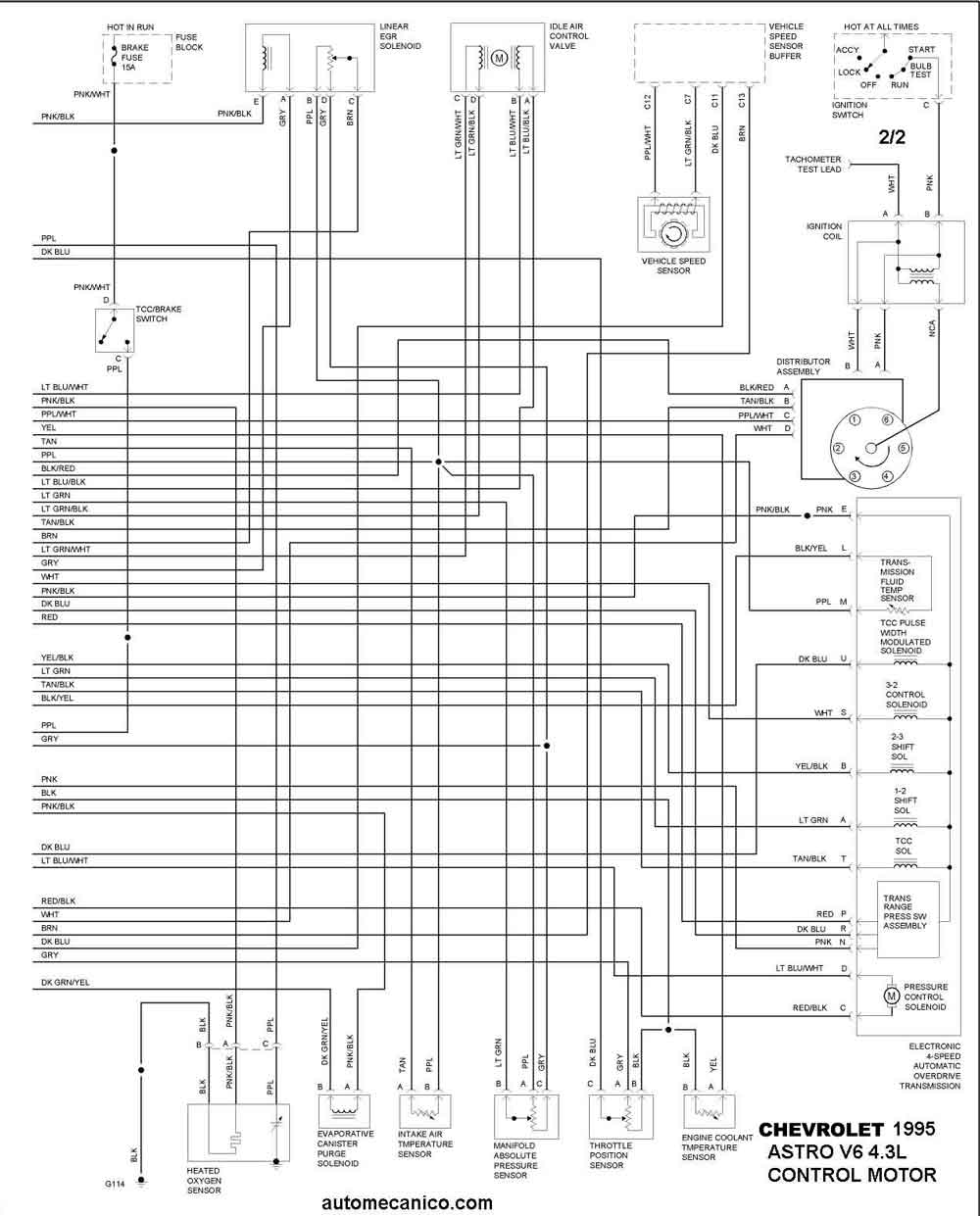

| 1995 | ASTRO 4.3L V6. 2/2 | CONTROL DEL MOTOR |

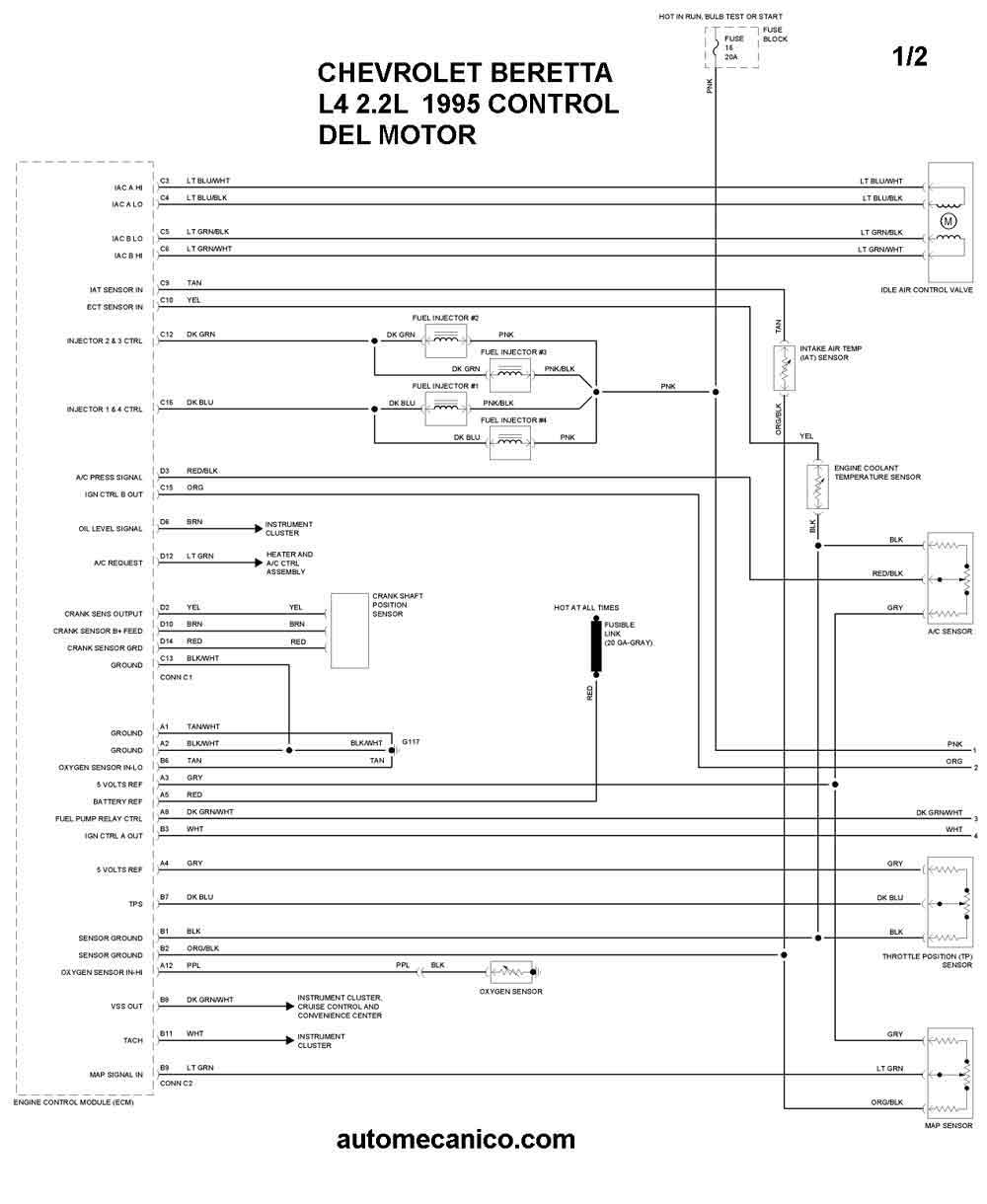

| 1995 | BERETTA 2.2L L4L. 1/2 | CONTROL DEL MOTOR |

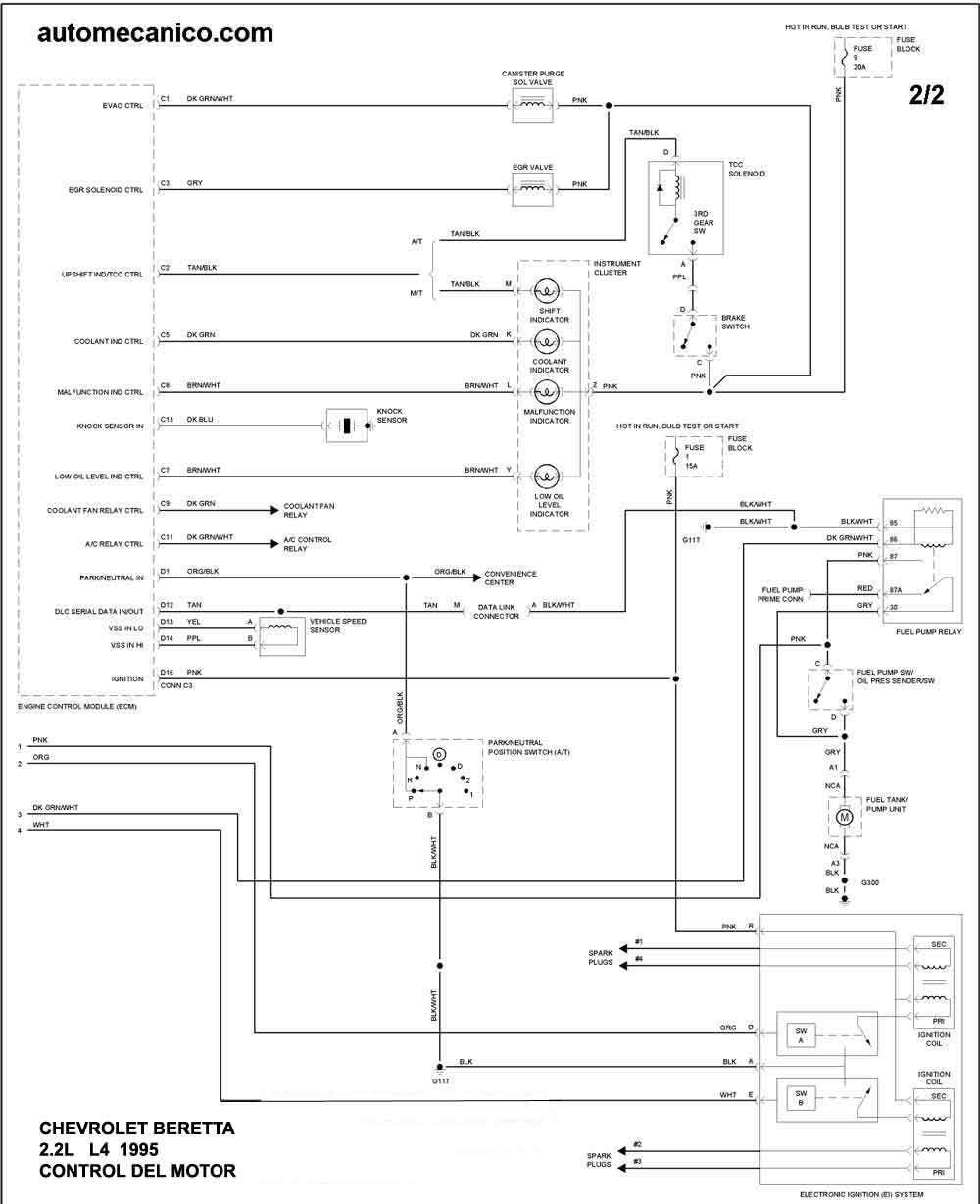

| 1995 | BERETTA 2.2L L4. 2/2 | CONTROL DEL MOTOR |

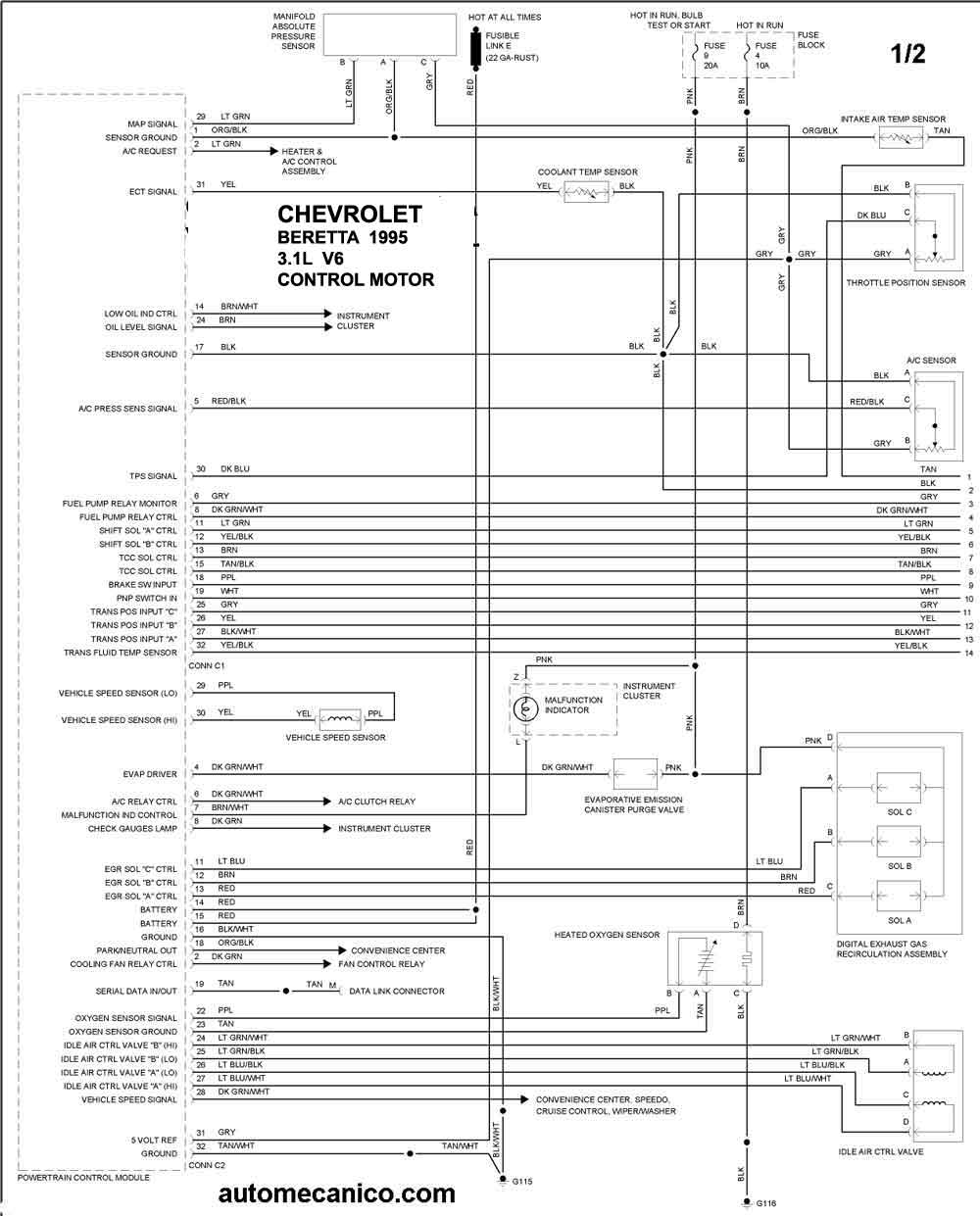

| 1995 | BERETTA 3.1L V6. 1/2 | CONTROL DEL MOTOR |

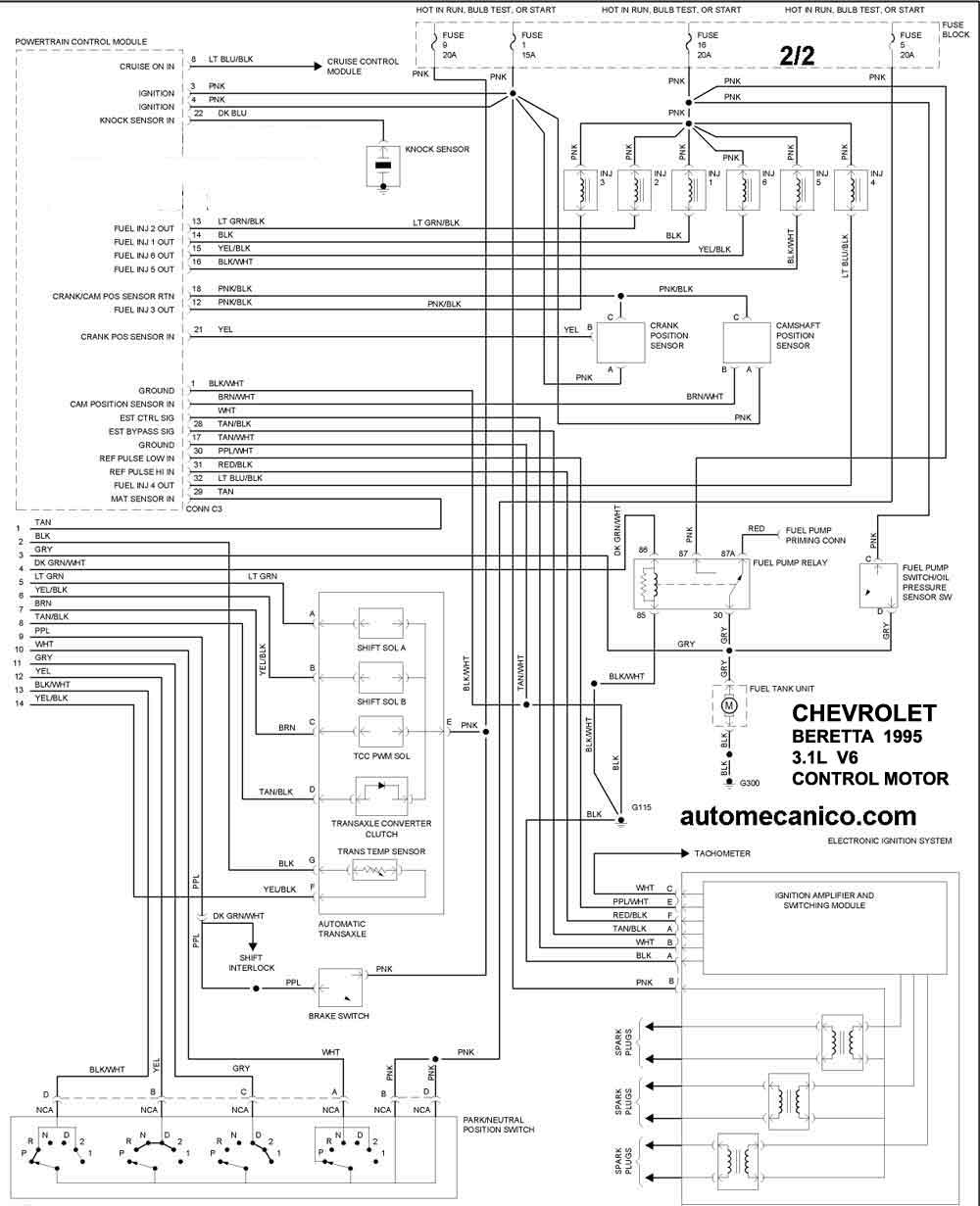

| 1995 | BERETTA 3.1L V6. 2/2 | CONTROL DEL MOTOR |
| 1995 | BLAZER 4.3L V6 W/PCM 1/2 | CONTROL DEL MOTOR |

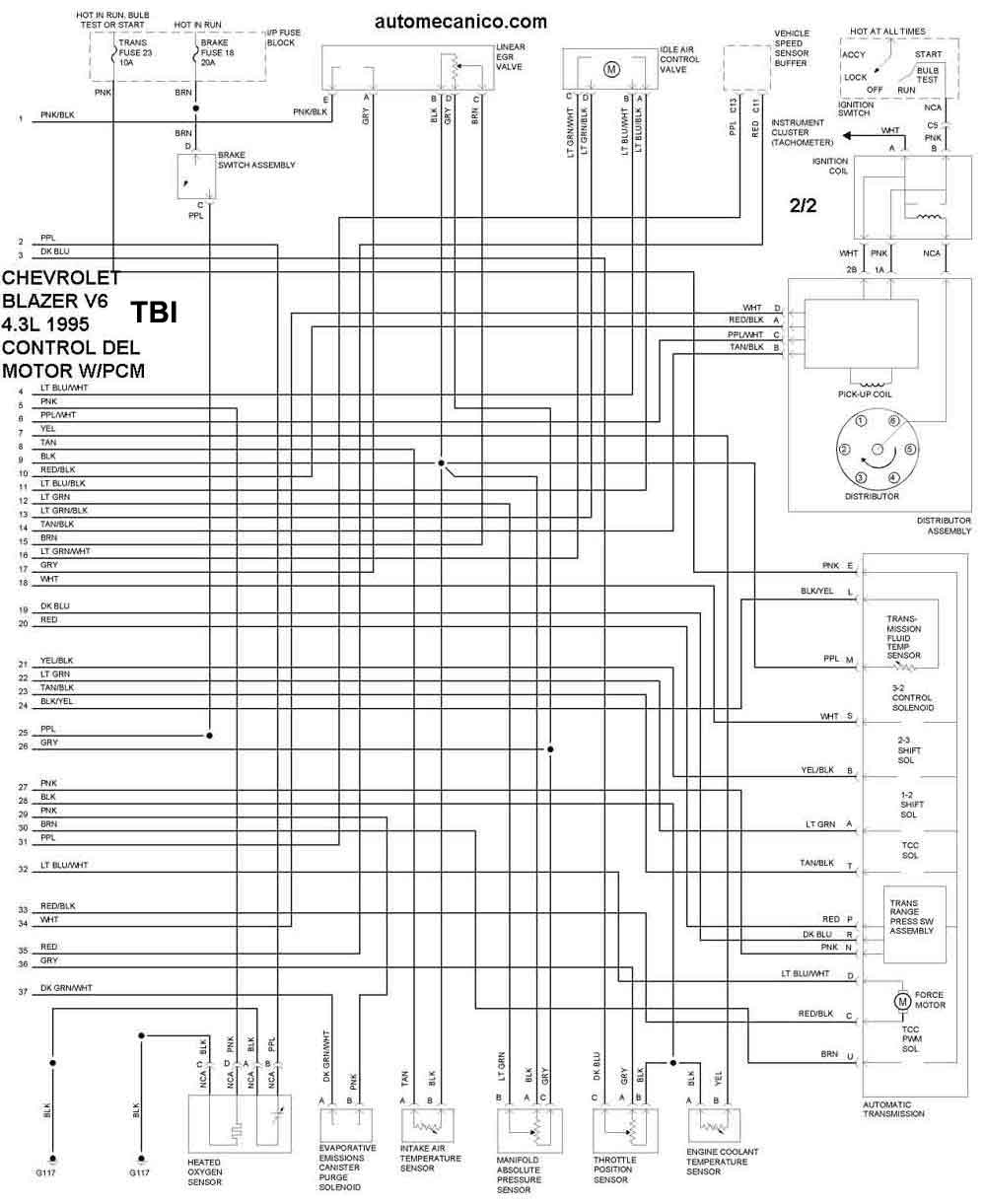

| 1995 | BLAZER 4.3L V6 W/PCM. 2/2 | CONTROL DEL MOTOR |

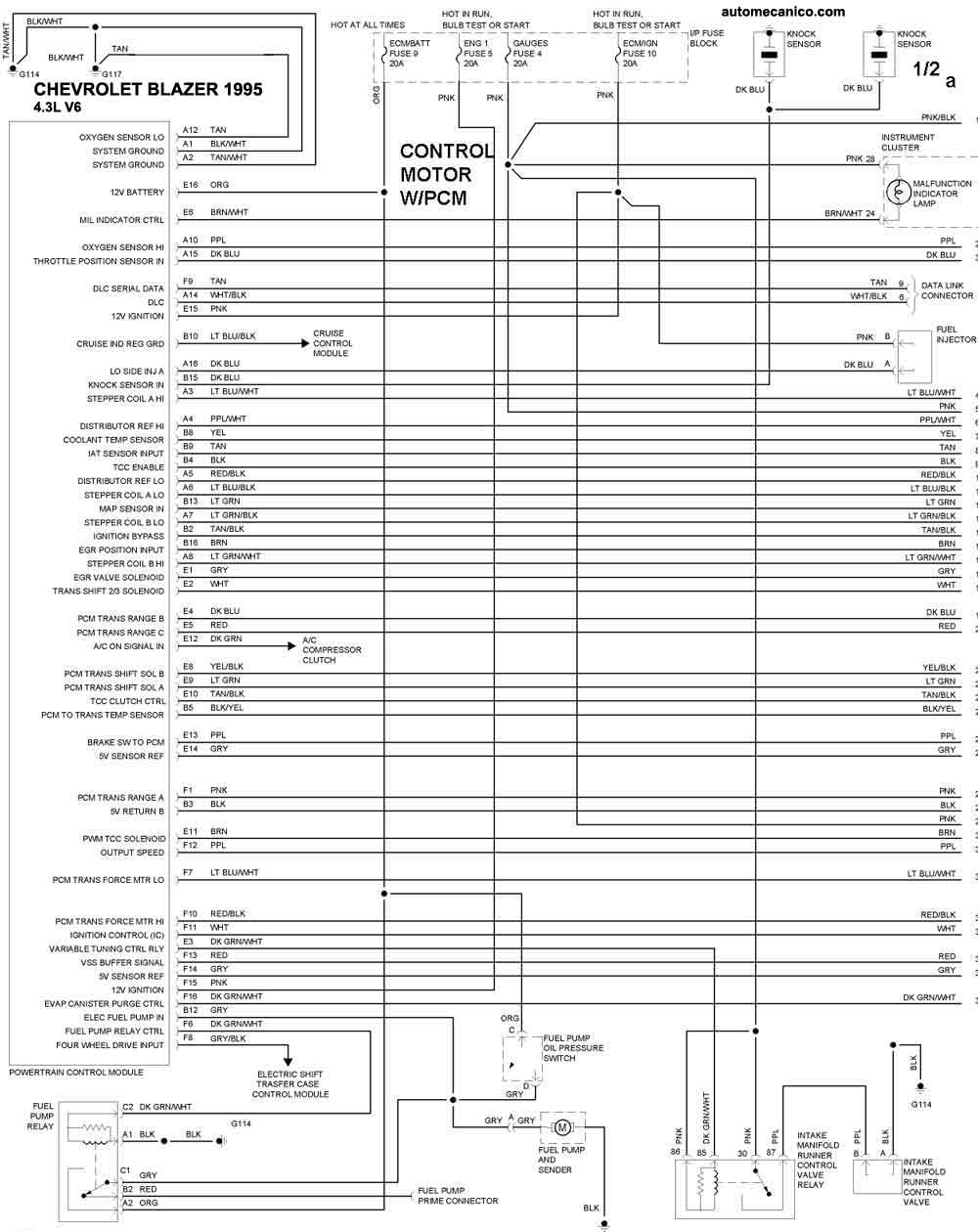

| 1995 | BLAZER 4.3L V6 W/PCM. 1/2 a | CONTROL DEL MOTOR |
| 1995 | BLAZER 4.3L V6 W/PCM. 2/2 a | CONTROL DEL MOTOR |

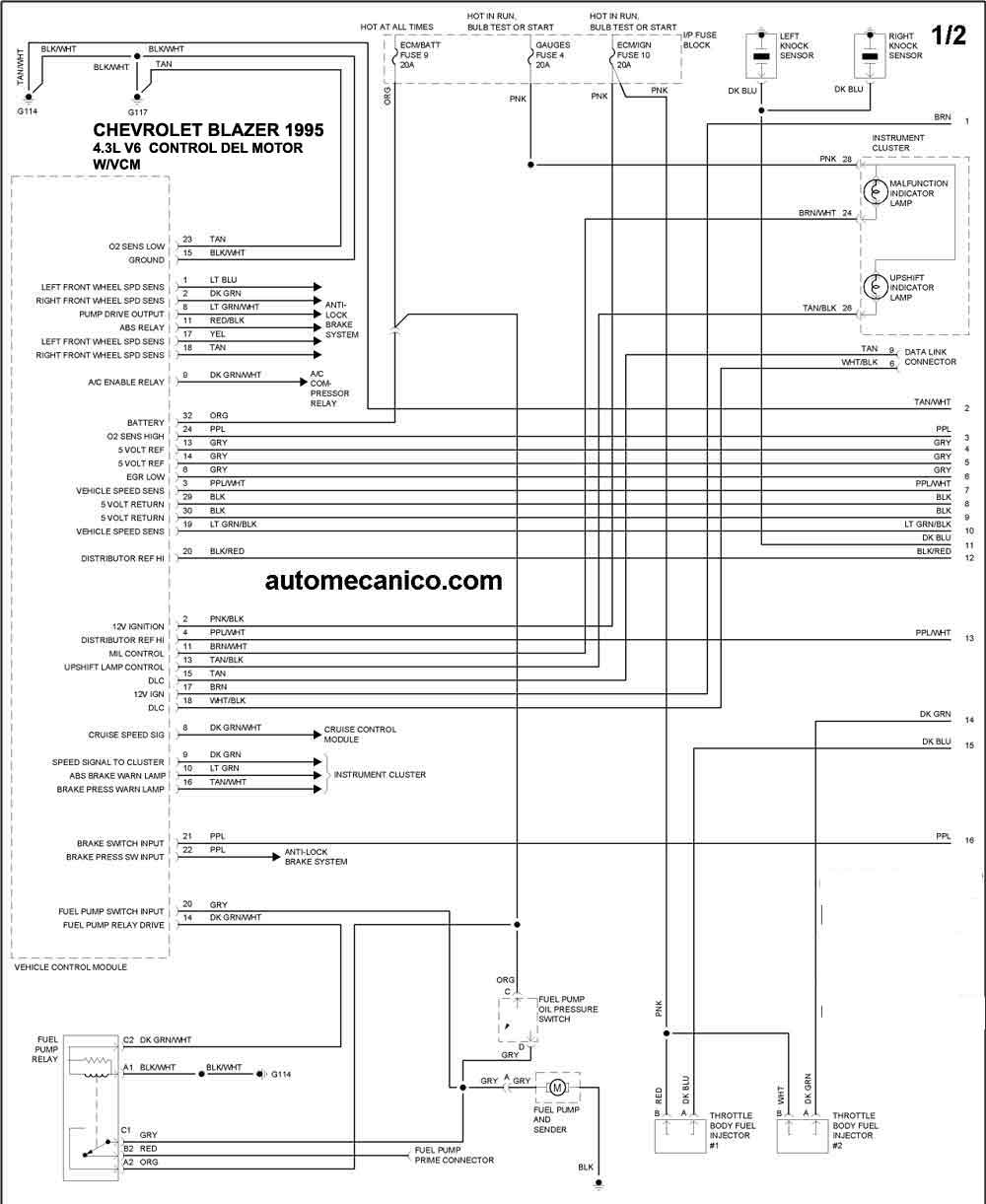

| 1995 | BLAZER 4.3L V6 W/VCM. 1/2 | CONTROL DEL MOTOR |

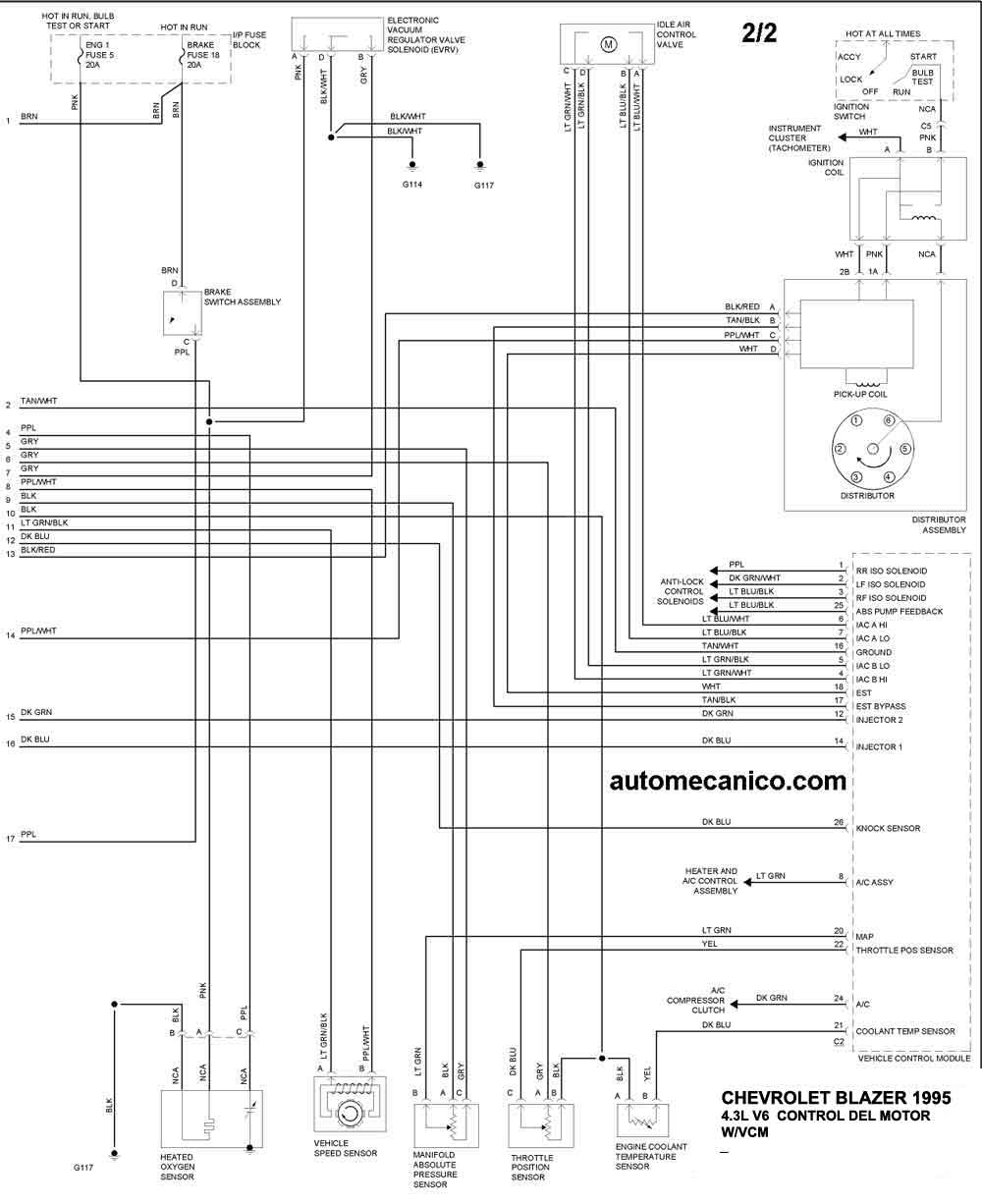

| 1995 | BLAZER 4.3L V6 W/VCM. 2/2 | CONTROL DEL MOTOR |

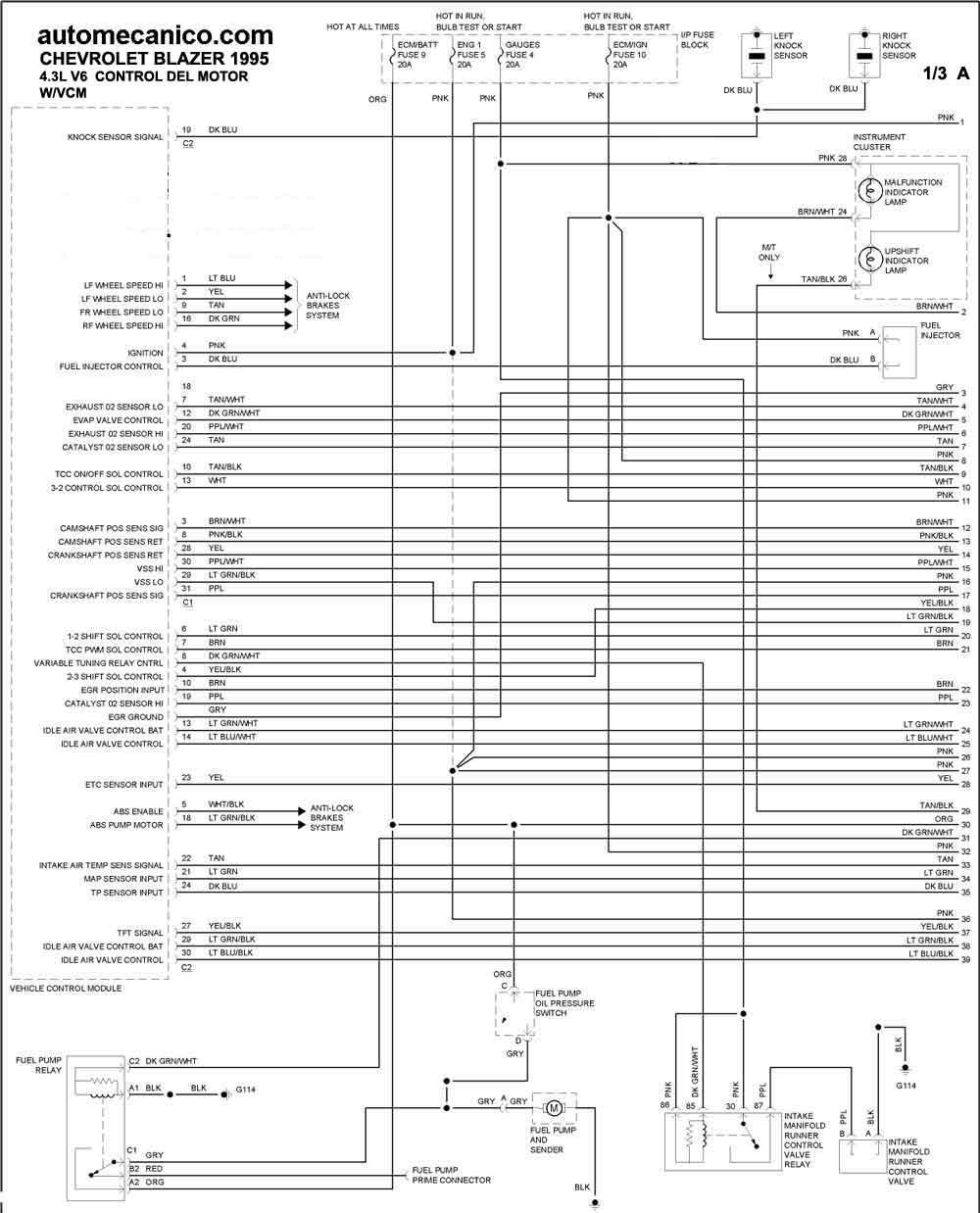

| 1995 | BLAZER 4.3L V6 W/VCM. 1/3 a | CONTROL DEL MOTOR |

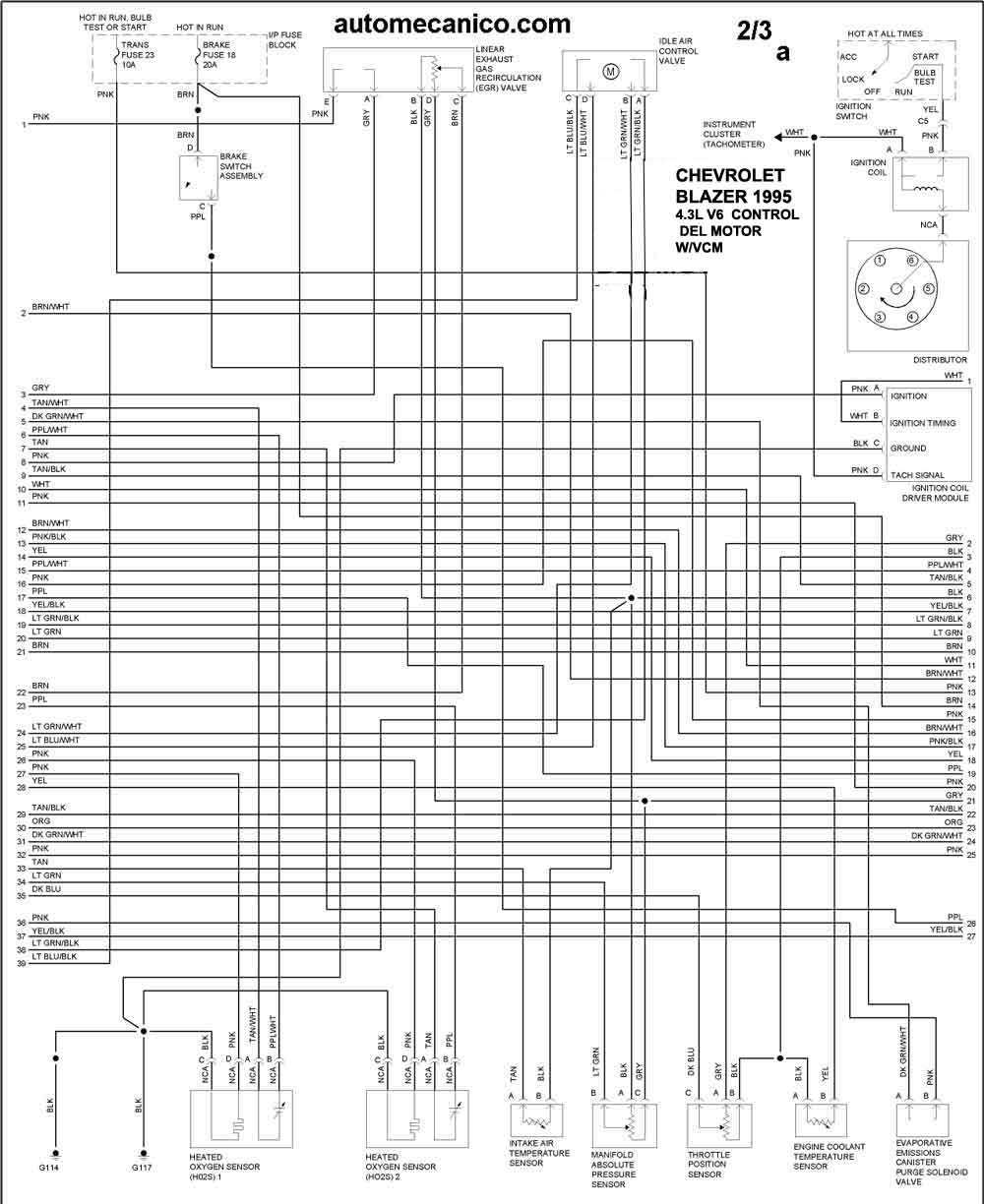

| 1995 | BLAZER 4.3L V6 W/VCM. 2/3 a | CONTROL DEL MOTOR |

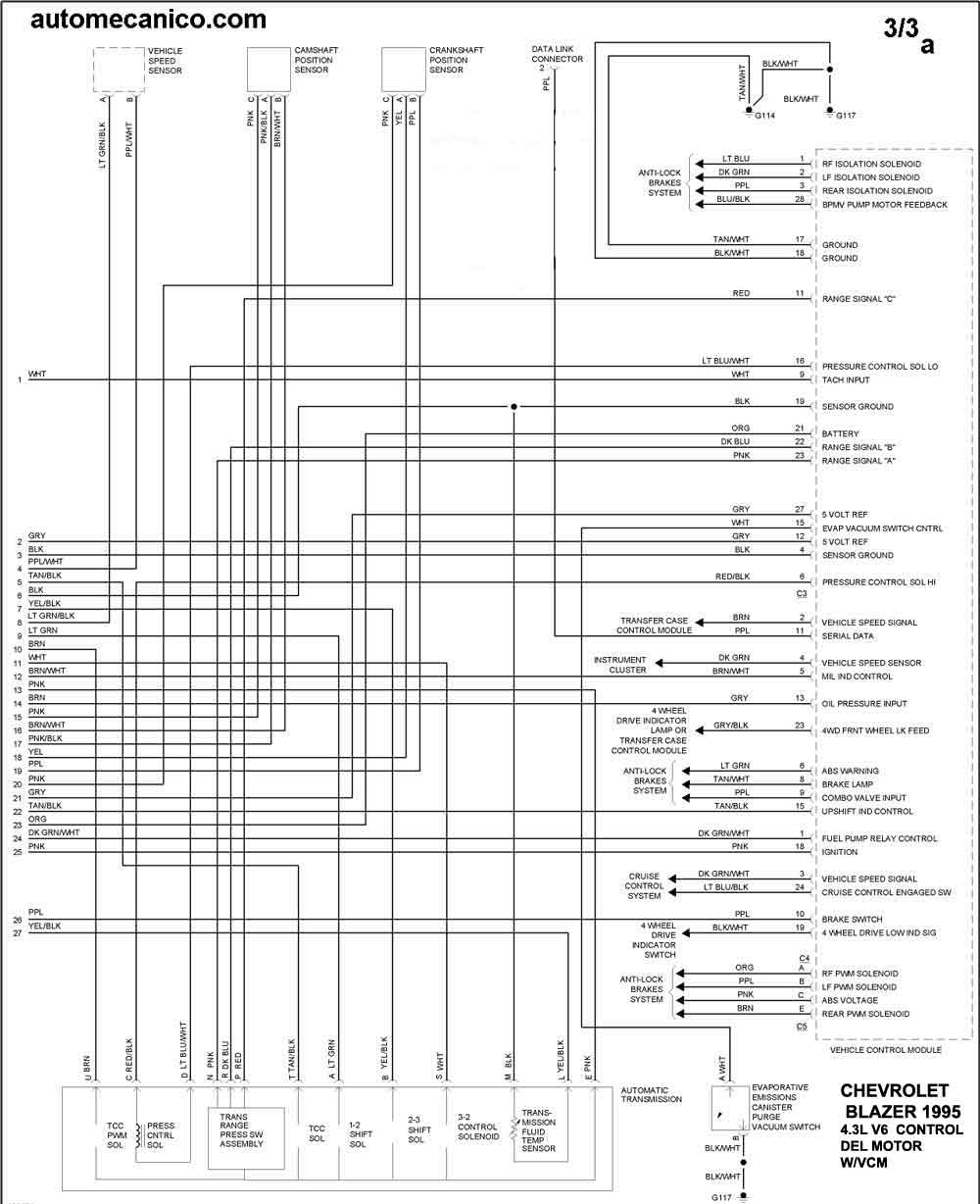

| 1995 | BLAZER 4.3L V6 W/VCM. 3/3 a | CONTROL DEL MOTOR |
