| CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - LAND ROVER - 2017 |
DIAGRAMAS: LAND ROVER - Cooling Fans system - 2017 - Mecanica Automotriz - |
|
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: LAND ROVER 2017 - |
| YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |
| DISCOVERY SPORT: HSE LUXURY, SE | ||

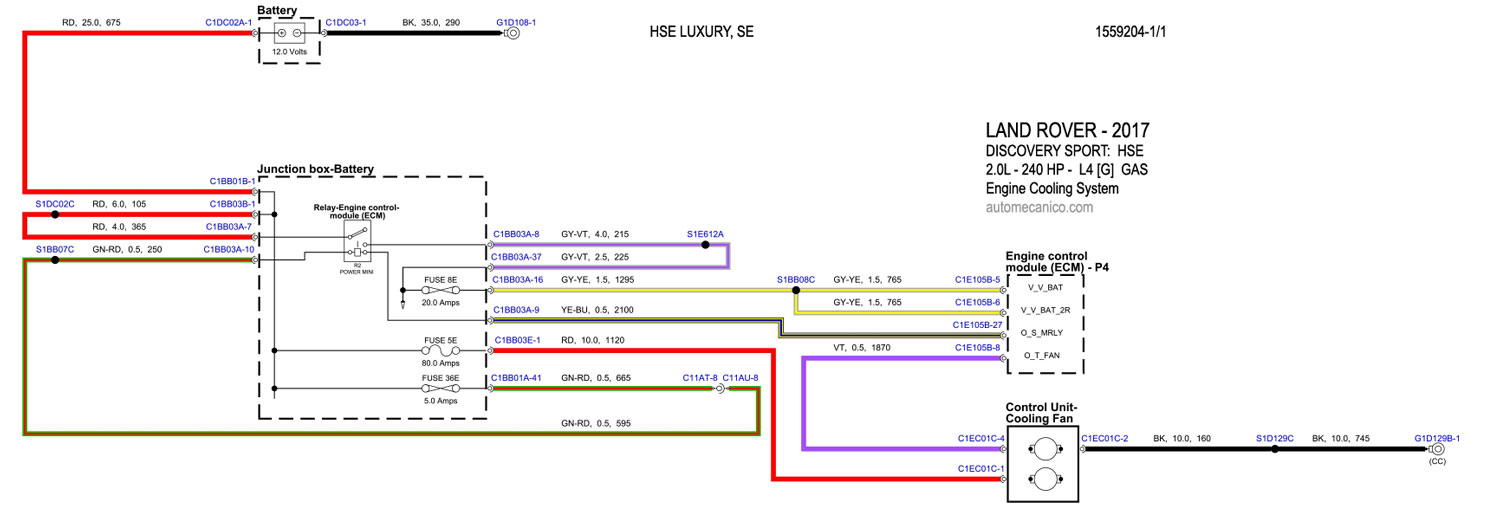

| 2017 | 2.0L - 4 Cil. - 1/1 | COOLING FANS SYSTEM |
| DISCOVERY: First Edition, HSE, SE | ||

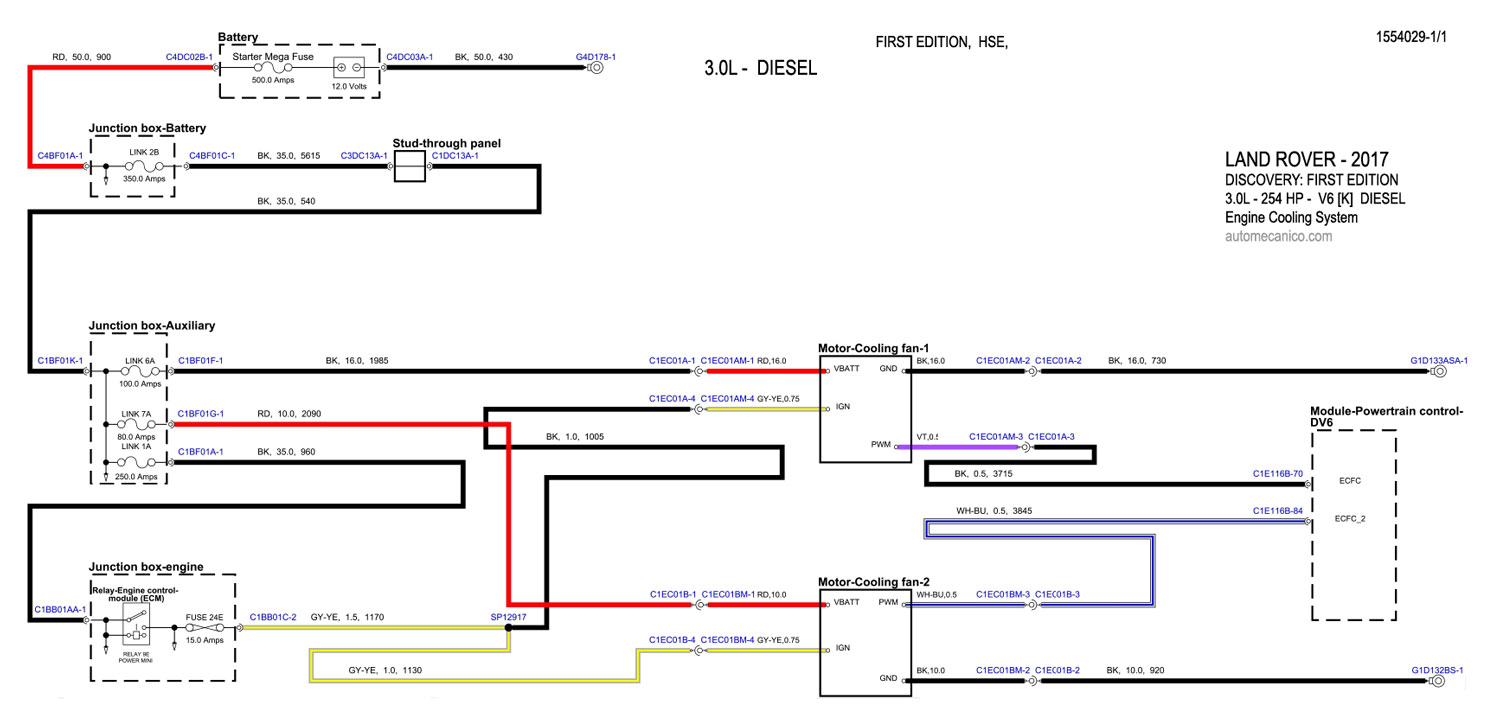

| 2017 | 3.0L - V6 - Diesel - 1/1 | COOLING FANS SYSTEM |
| 2017 | 3.0L - V6 - GAS - 1/1 | COOLING FANS SYSTEM |
| RANGE ROVER: Evoque | ||

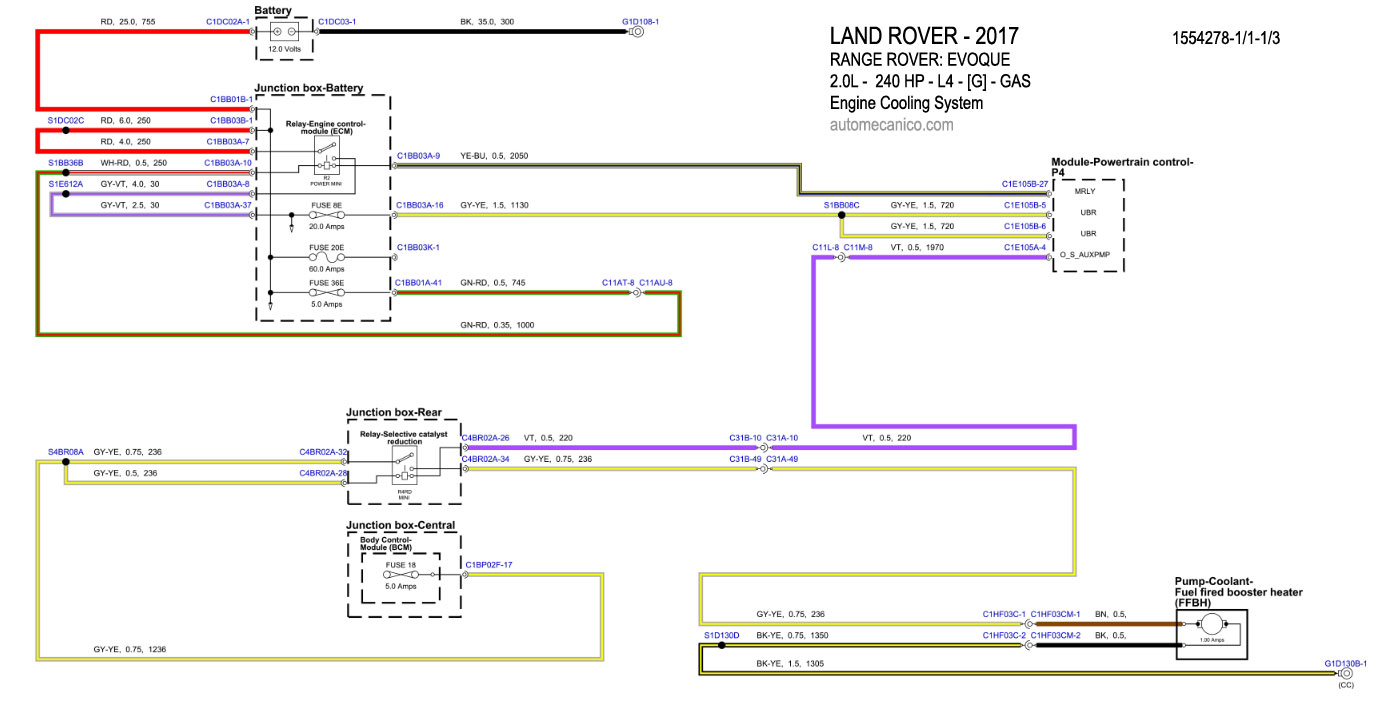

| 2017 | 2.0L - 4 Cil. - 1/1 | COOLING FANS SYSTEM |

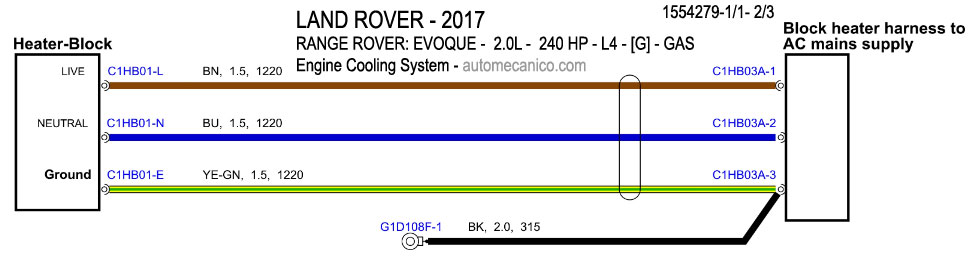

| 2017 | 2.0L - 4 Cil. Heater Block - 1/1 | COOLING FANS SYSTEM |
| 2017 | 2.0L - 4 Cil. Convertible - 1/1 | COOLING FANS SYSTEM |
| RANGE ROVER - Diesel | ||
| 2017 | 3.0L - V6 - Diesel - 1/1 | COOLING FANS SYSTEM |
| RANGE ROVER | ||
| 2017 | 3.0L - V6 - Gas - 1/1 | COOLING FANS SYSTEM |
| 2017 | 5.0L - V8 - Gas - 1/1 | COOLING FANS SYSTEM |
