| CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - HONDA - 2017 |
DIAGRAMAS: HONDA - Engine Cooling Fans - 2017 - Mecanica Automotriz - |
|
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: HONDA 2017 - |
| YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |
| 2017 | HR-V: EX | |

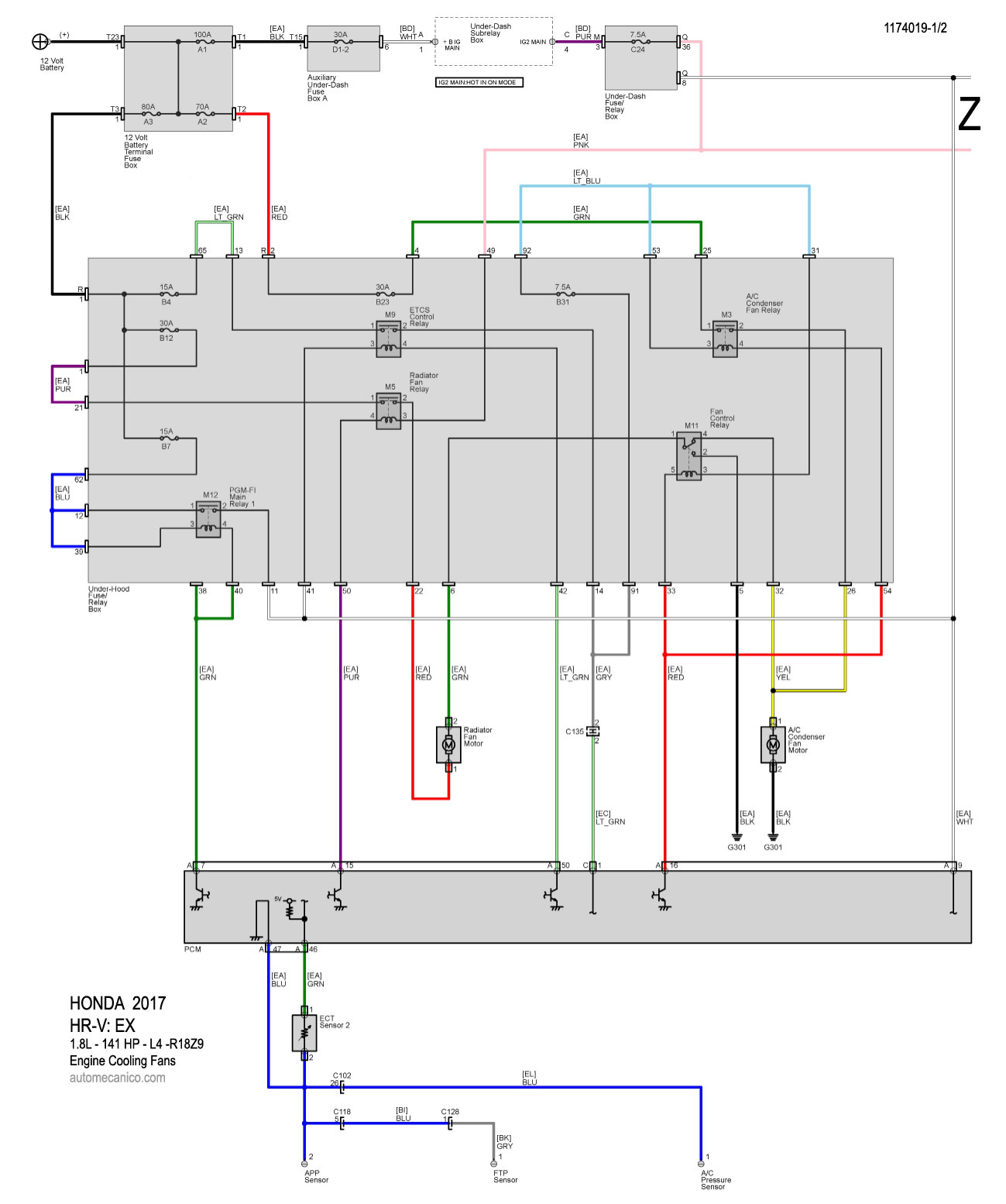

| 2017 | 1.8L - 4 Cil. 1/2 | ENGINE COOLING FANS |

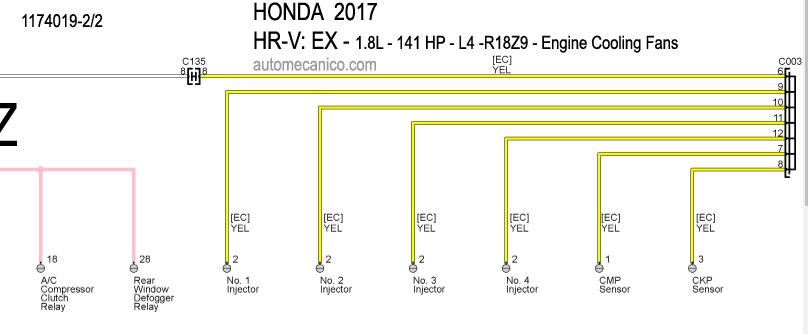

| 2017 | 1.8L - 4 Cil. 2/2 | ENGINE COOLING FANS |
| HR-V: LX | ||

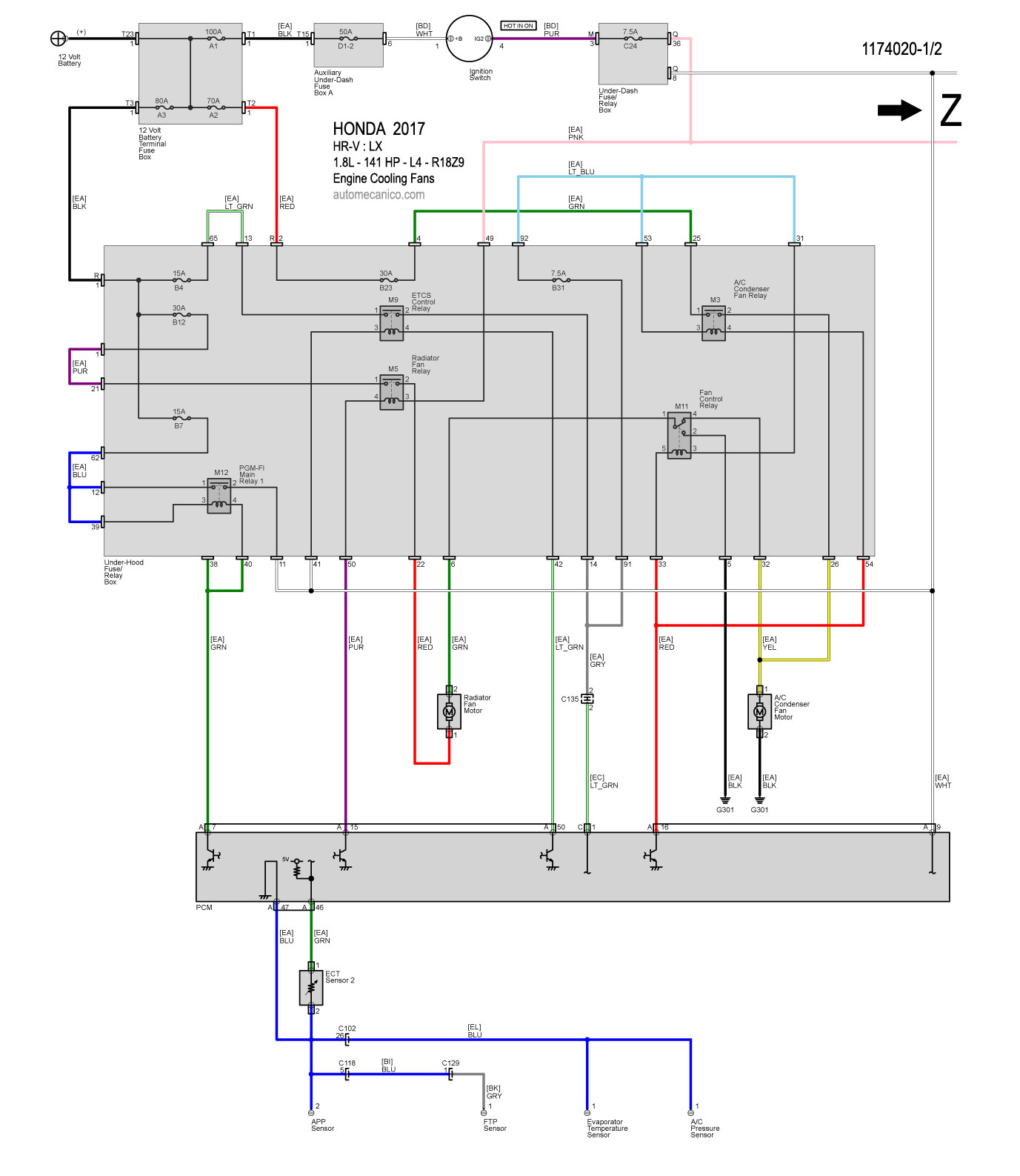

| 2017 | 1.8L - 4 Cil. 1/2 | ENGINE COOLING FANS |

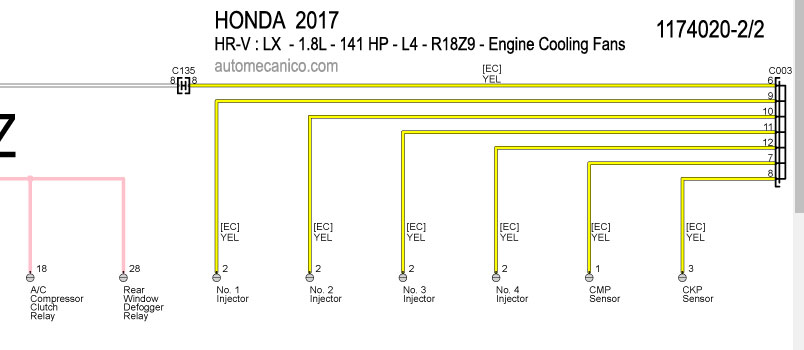

| 2017 | 1.8L - 4 Cil. 2/2 | ENGINE COOLING FANS |
| ODYSSEY: EX | ||

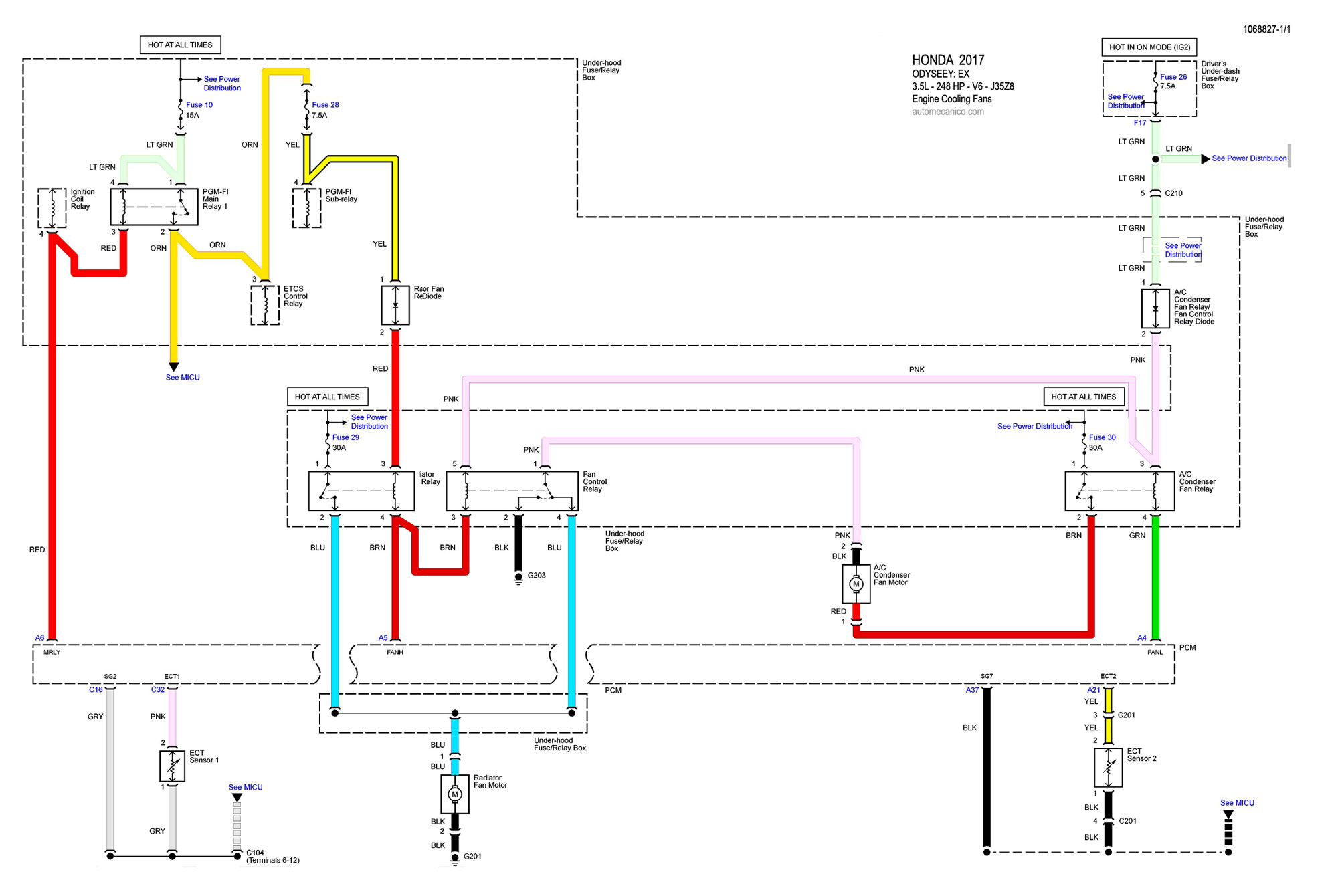

| 2017 | 3.5L - V6 - 1/1 | ENGINE COOLING FANS |
| PILOT: Elite, Ex, Lx, Touring | ||

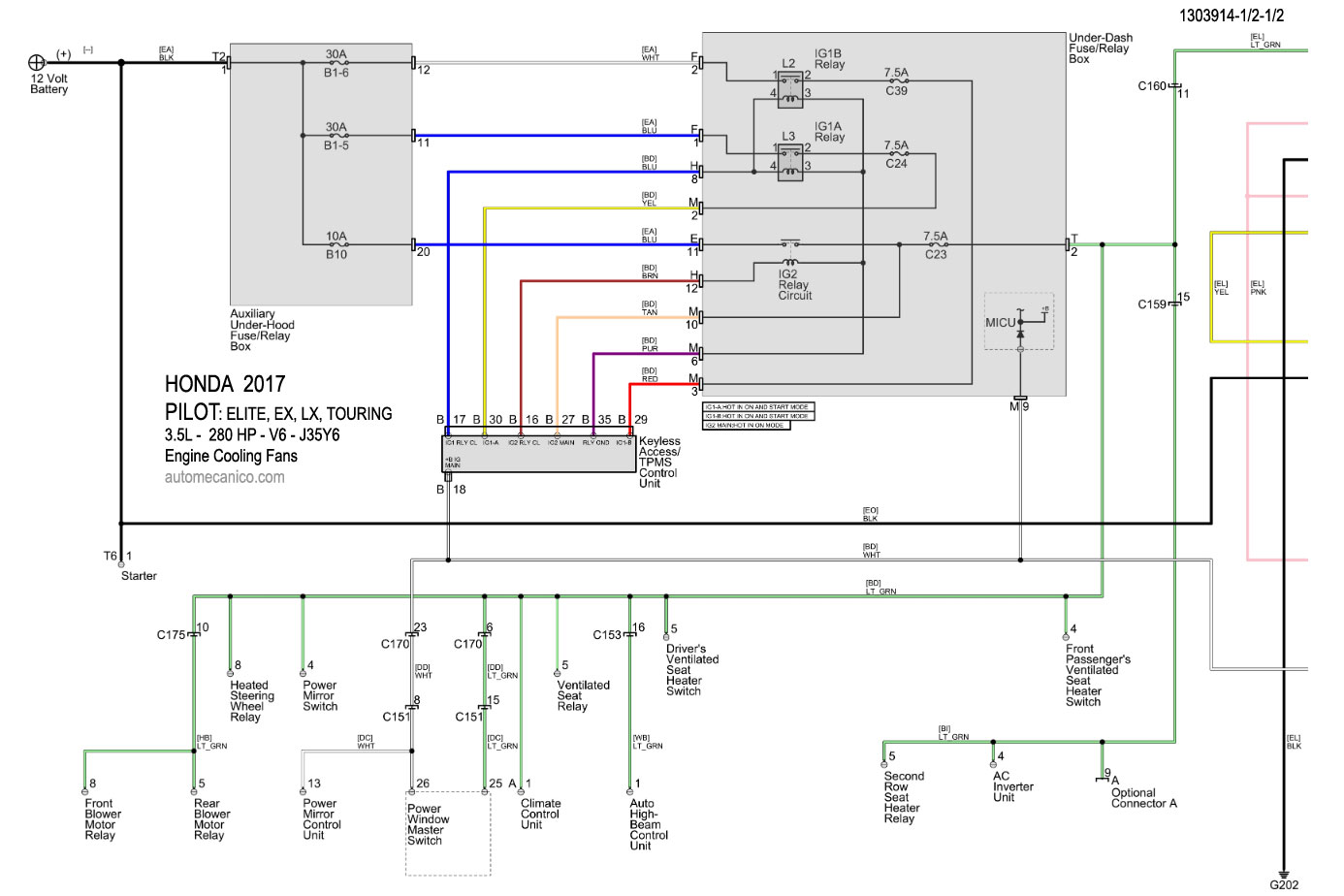

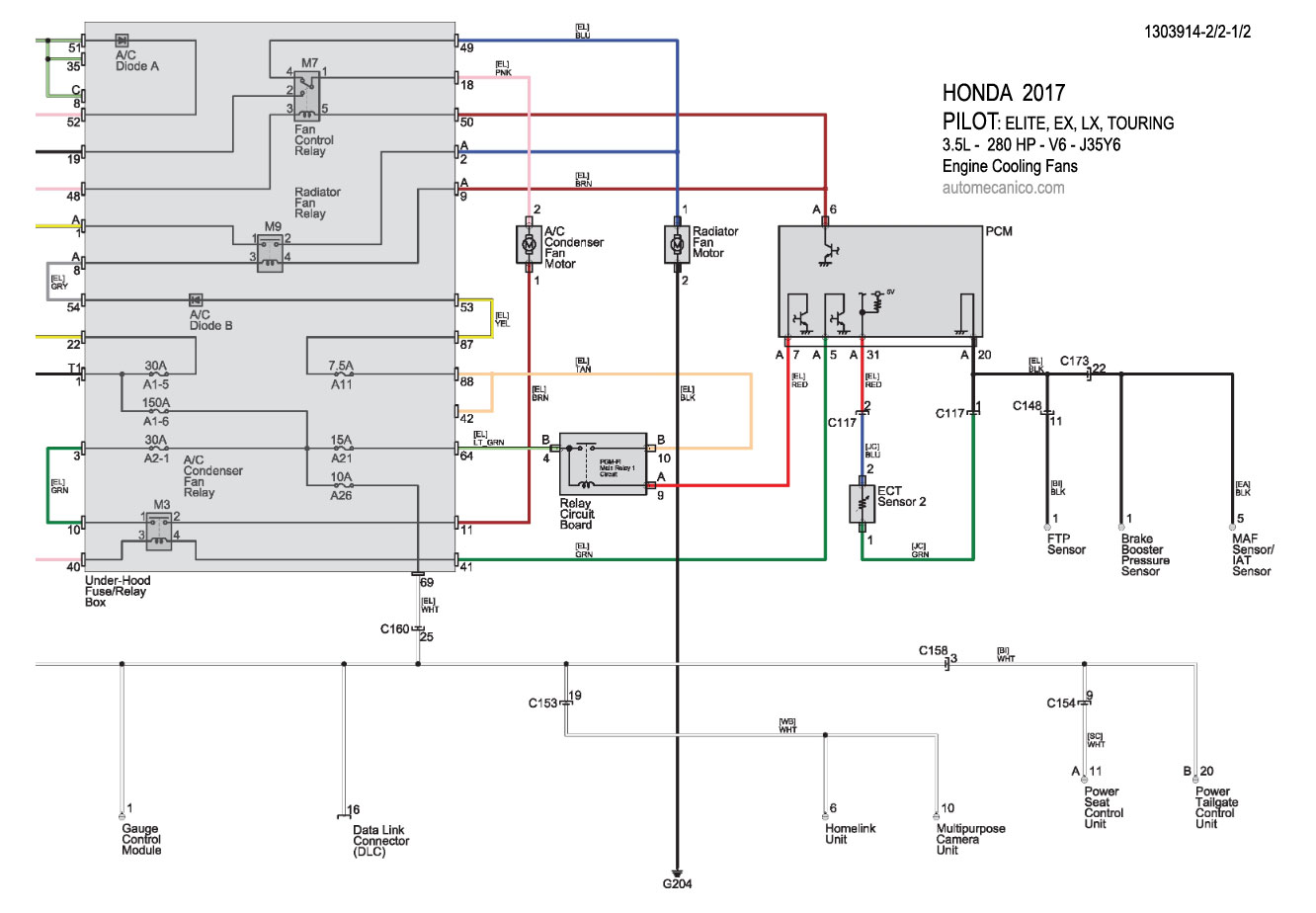

| 2017 | 3.5L - V6 - 1/2 | ENGINE COOLING FANS |
| 2017 | 3.5L - V6 - 2/2 | ENGINE COOLING FANS |

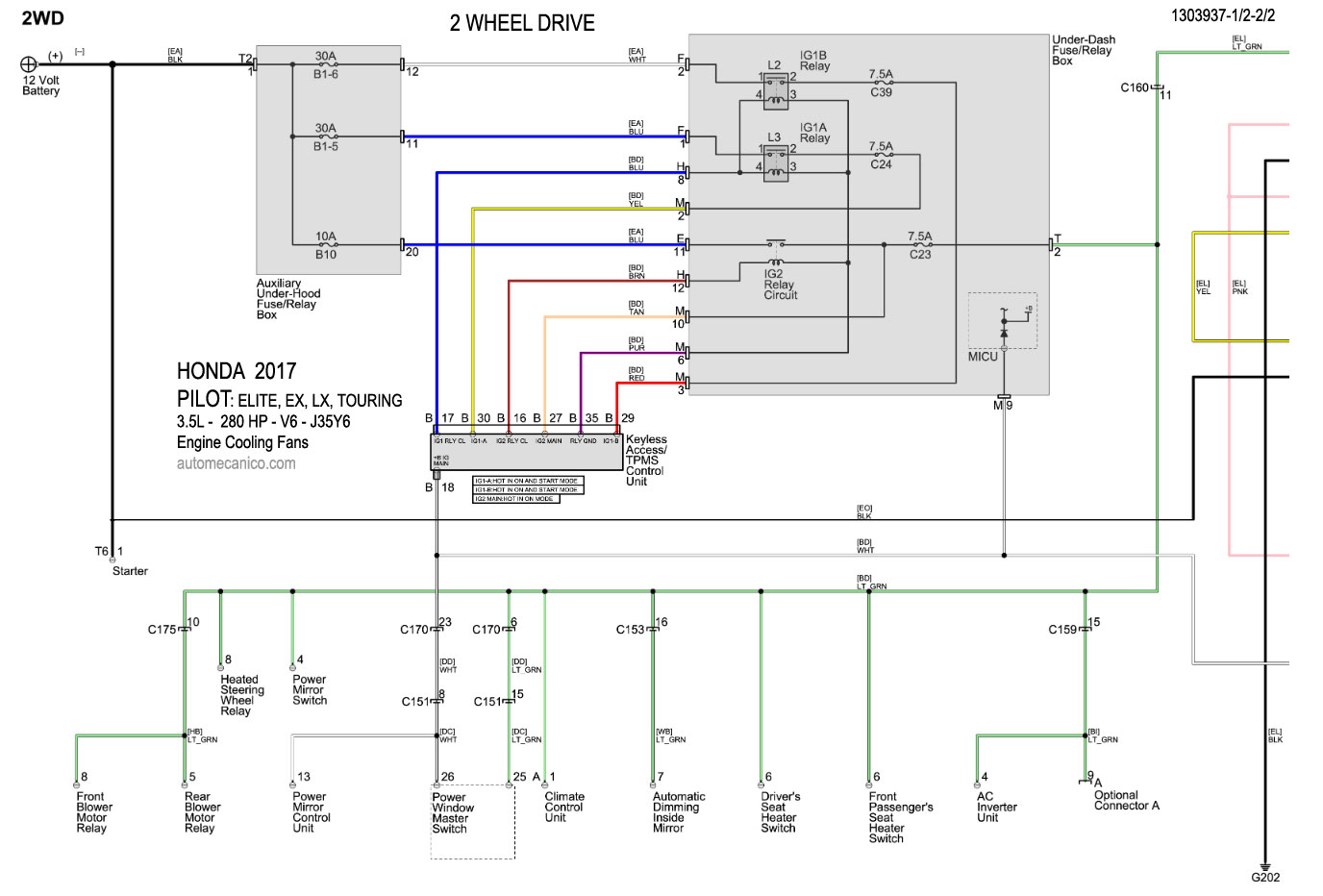

| 2017 | 3.5L - V6 - 2WD - 1/2 | ENGINE COOLING FANS |

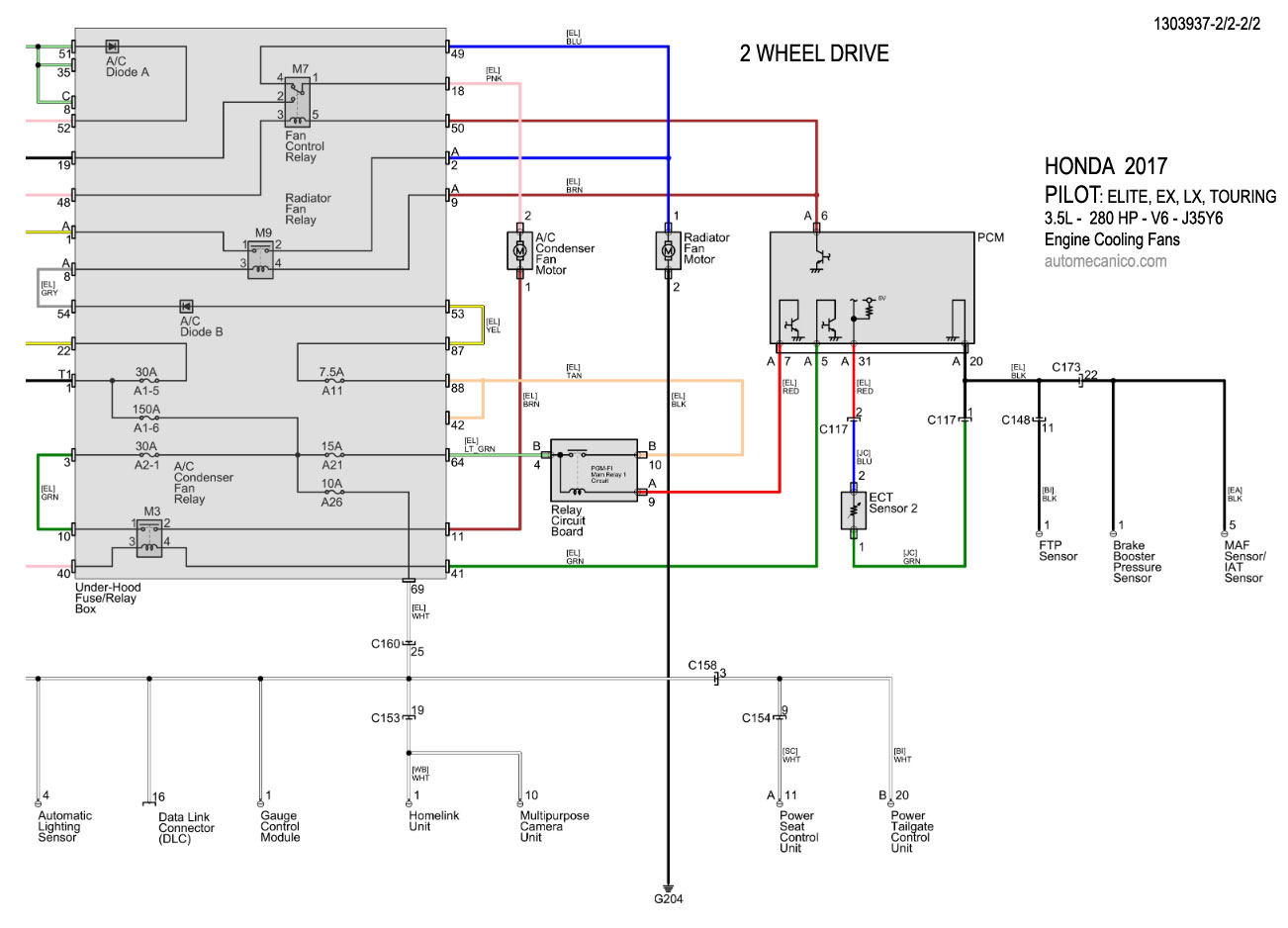

| 2017 | 3.5L - V6 - 2WD - 2/2 | ENGINE COOLING FANS |
| RIDGELINE: RTL, E, RTL, T, BLACK | ||

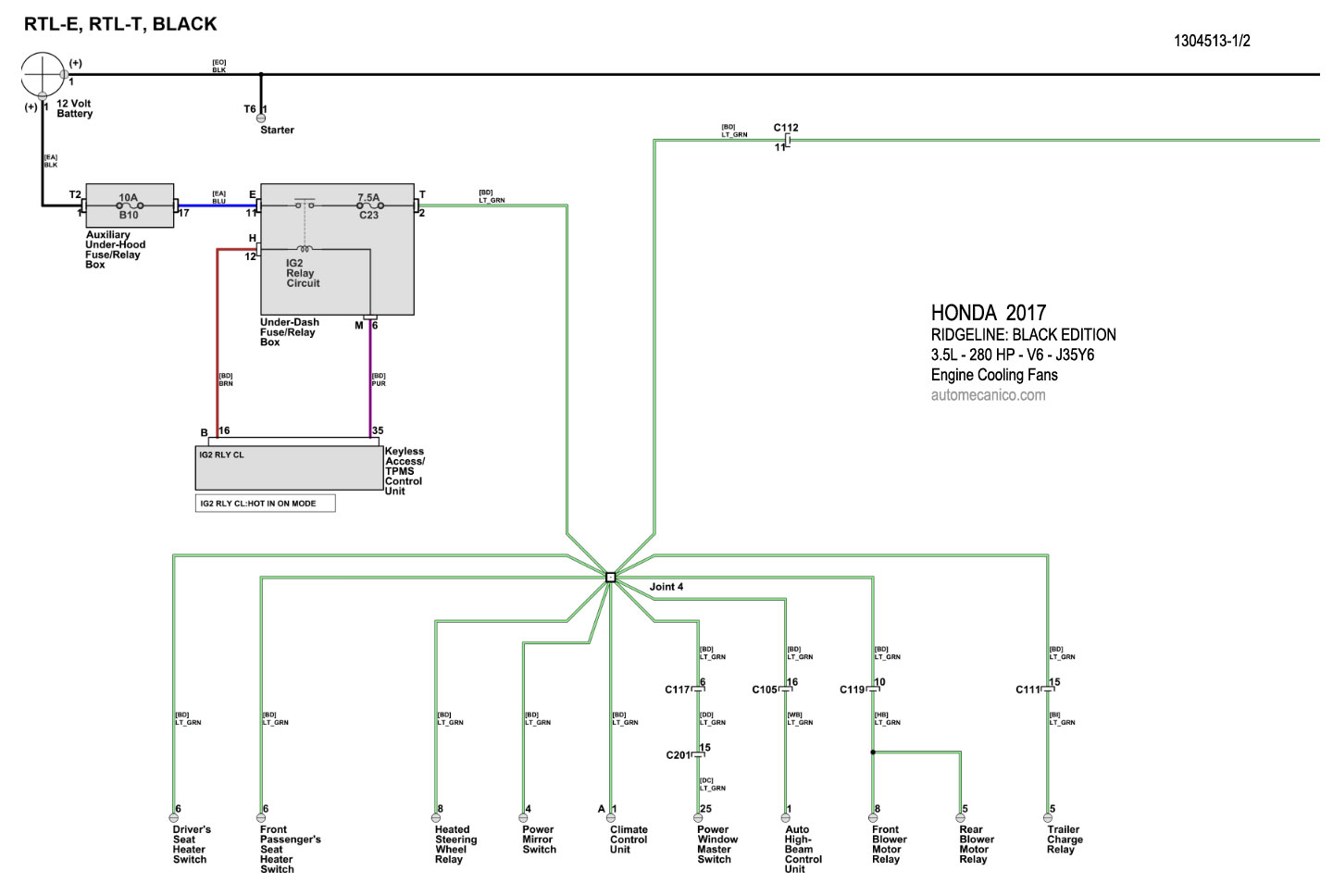

| 2017 | 3.5L - V6 - 1/2 | ENGINE COOLING FANS |
| 2017 | 3.5L - V6 - 2/2 | ENGINE COOLING FANS |
| RIDGELINE: RT, RTL, RTS, SPORT | ||
| 2017 | 3.5L - V6 - 1/2 | ENGINE COOLING FANS |

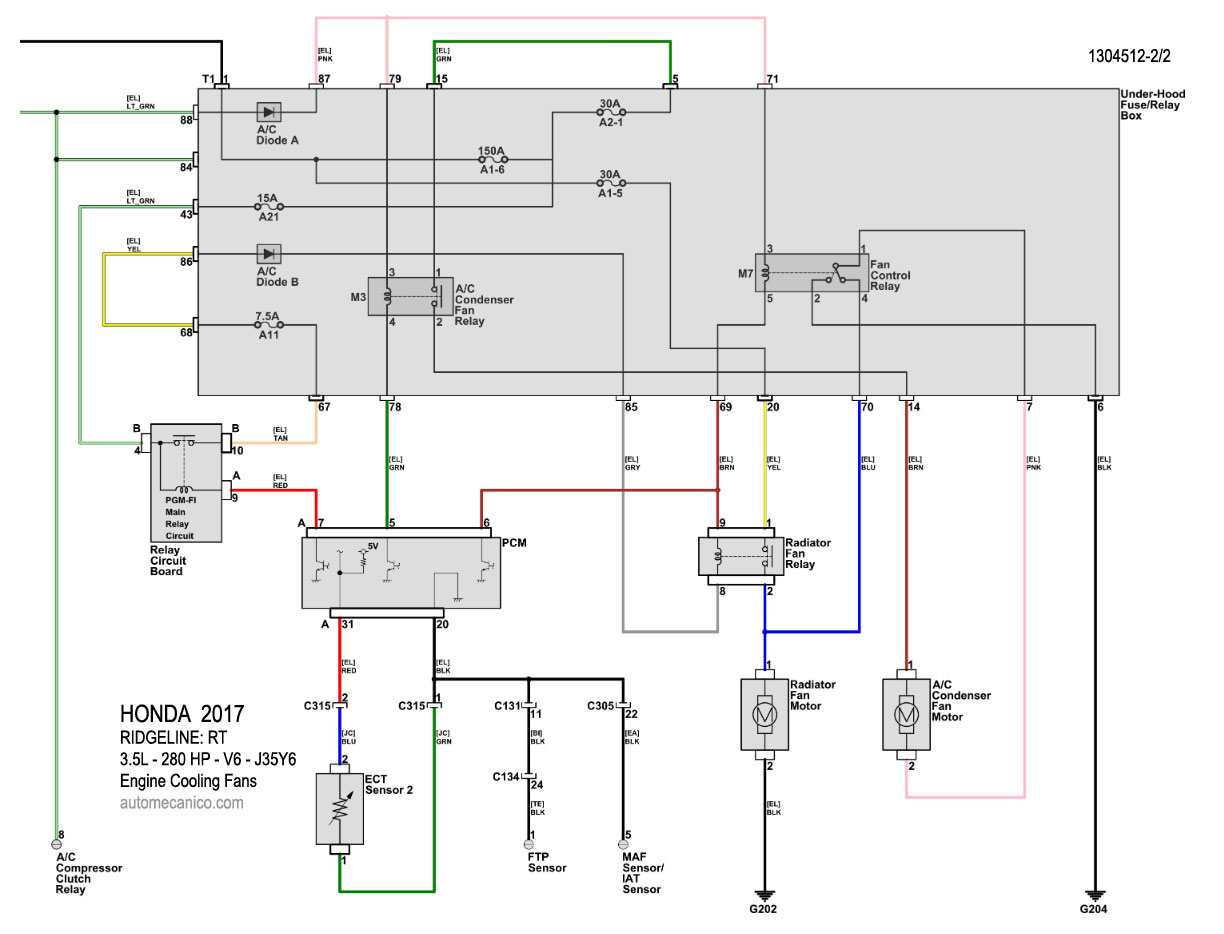

| 2017 | 3.5L - V6 - 2/2 | ENGINE COOLING FANS |
