CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - HONDA - 2017

DIAGRAMAS: HONDA - Engine Cooling Fans - 2017 - Mecanica Automotriz -

Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: HONDA 2017 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico
  CIVIC: EX
2017 1.5L - 4 Cil. 1/1 ENGINE COOLING FANS
2017 2.0L - 4 Cil. 1/1 ENGINE COOLING FANS
  CIVIC: TYPE R

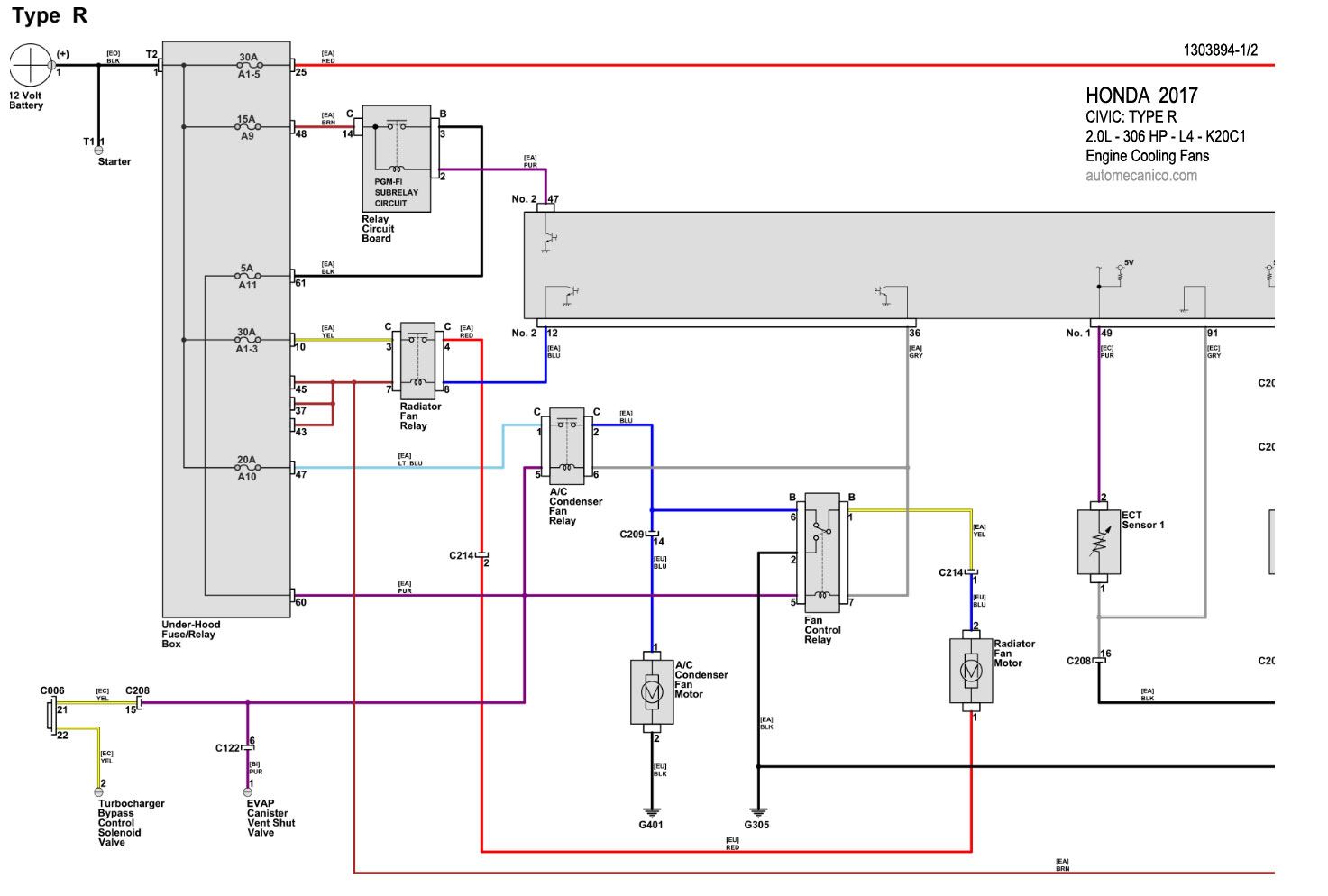

2017 2.0L - 4 Cil. 1/2 ENGINE COOLING FANS

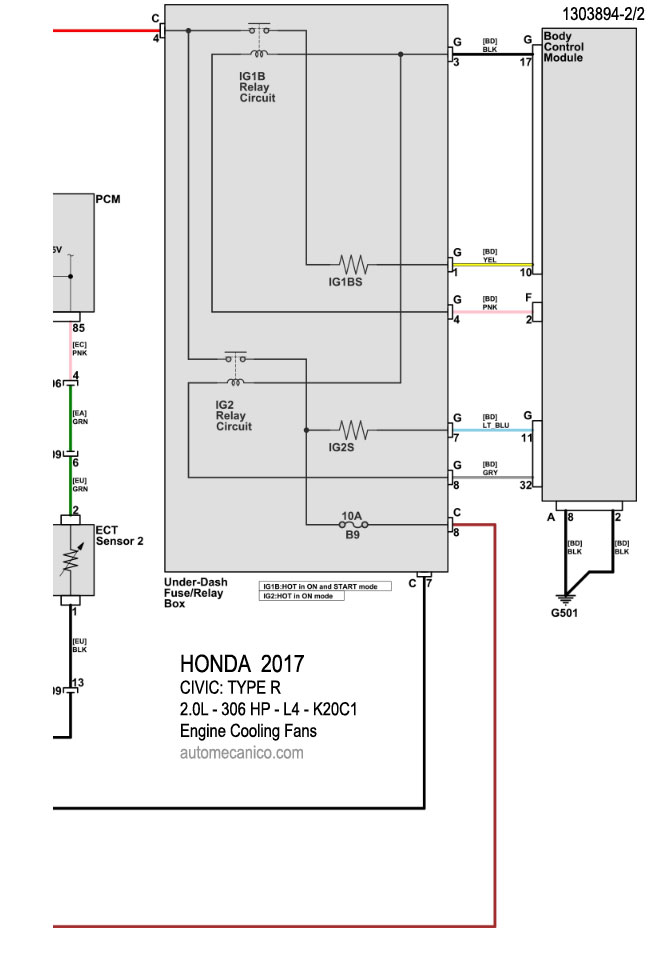

2017 2.0L - 4 Cil. 2/2 ENGINE COOLING FANS
  CR-V: EX

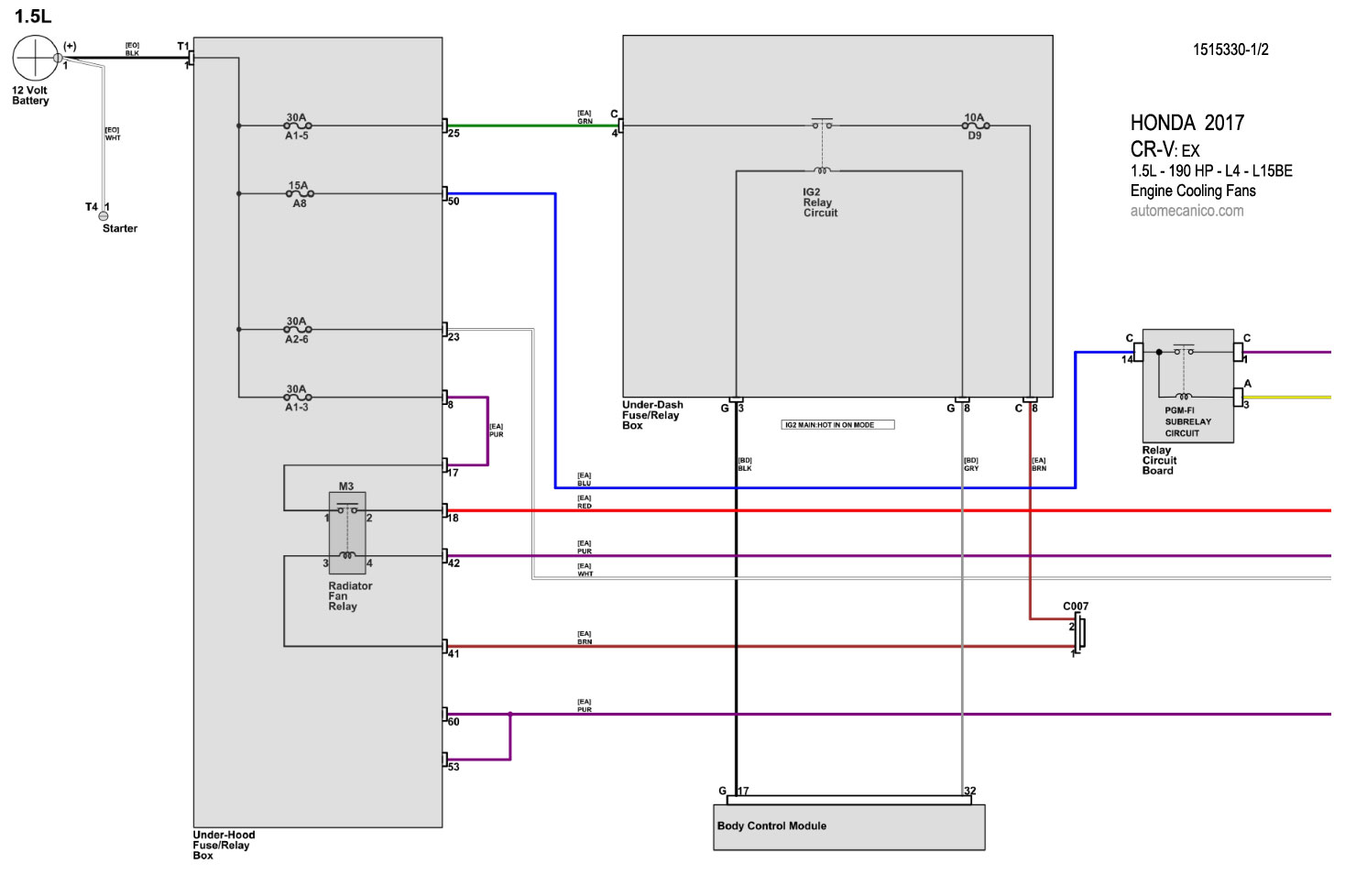

2017 1.5L - 4 Cil. 1/2 ENGINE COOLING FANS

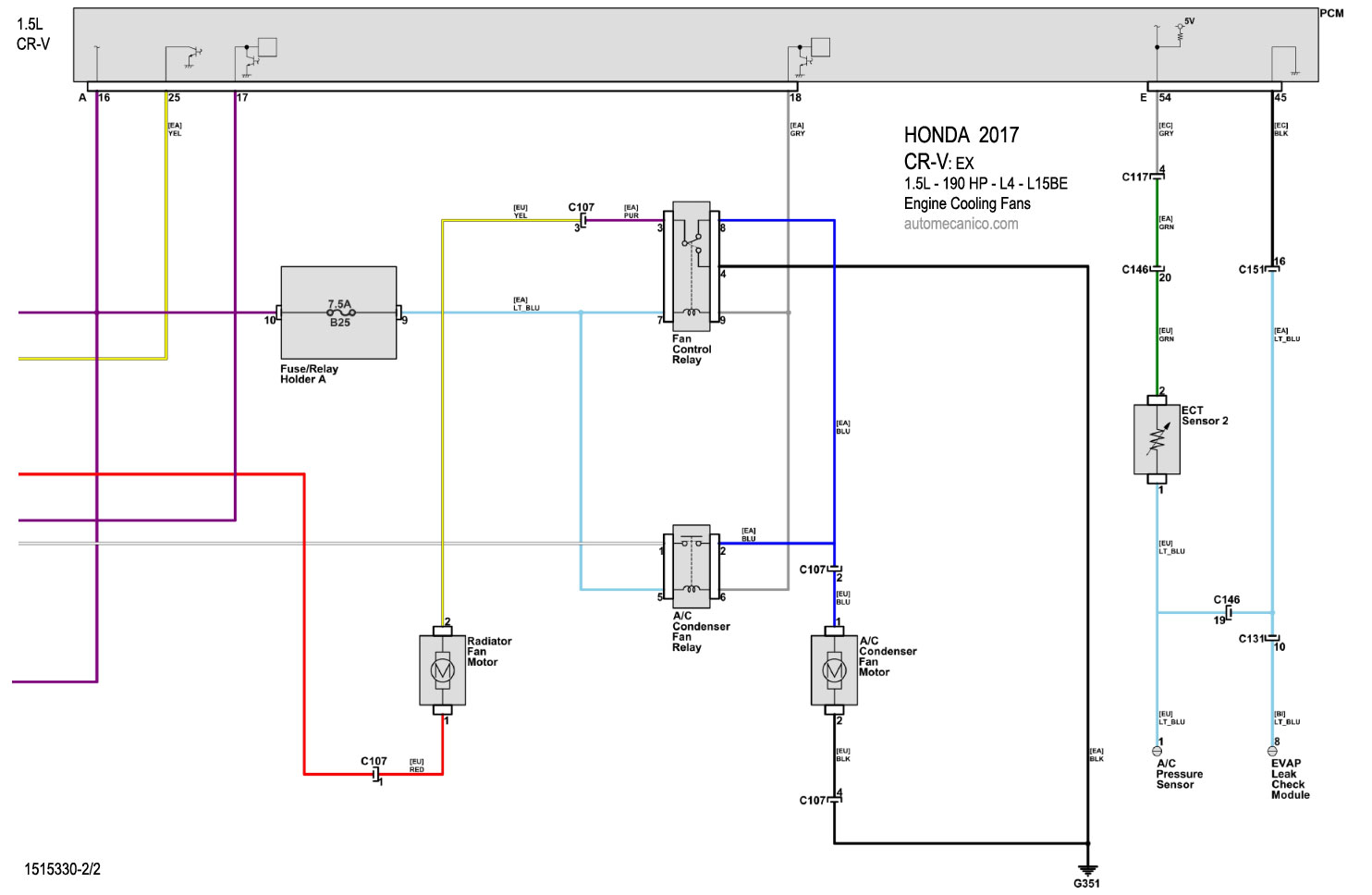

2017 1.5L - 4 Cil. 2/2 ENGINE COOLING FANS

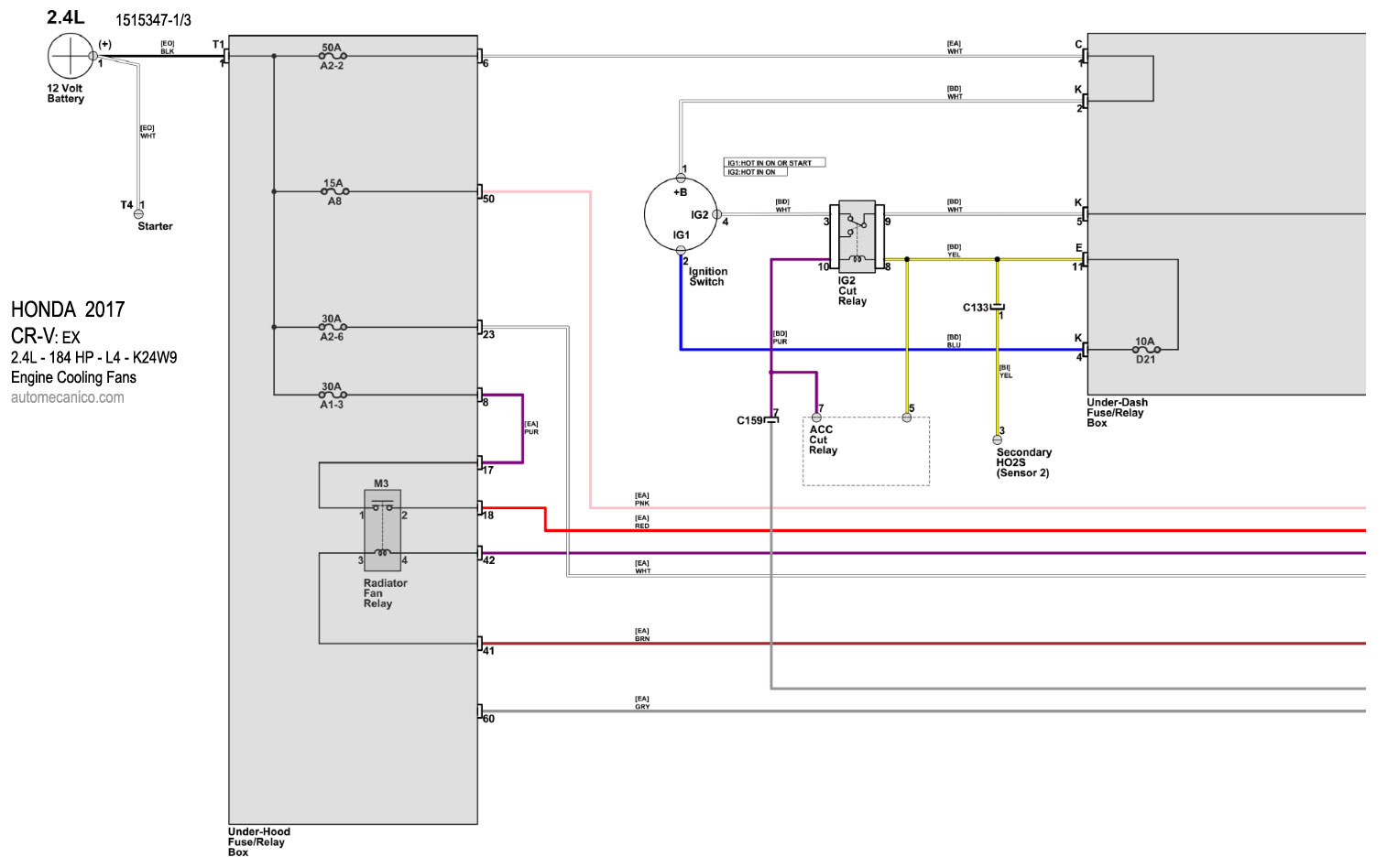

2017 2.4L - 4 Cil. 1/3 ENGINE COOLING FANS

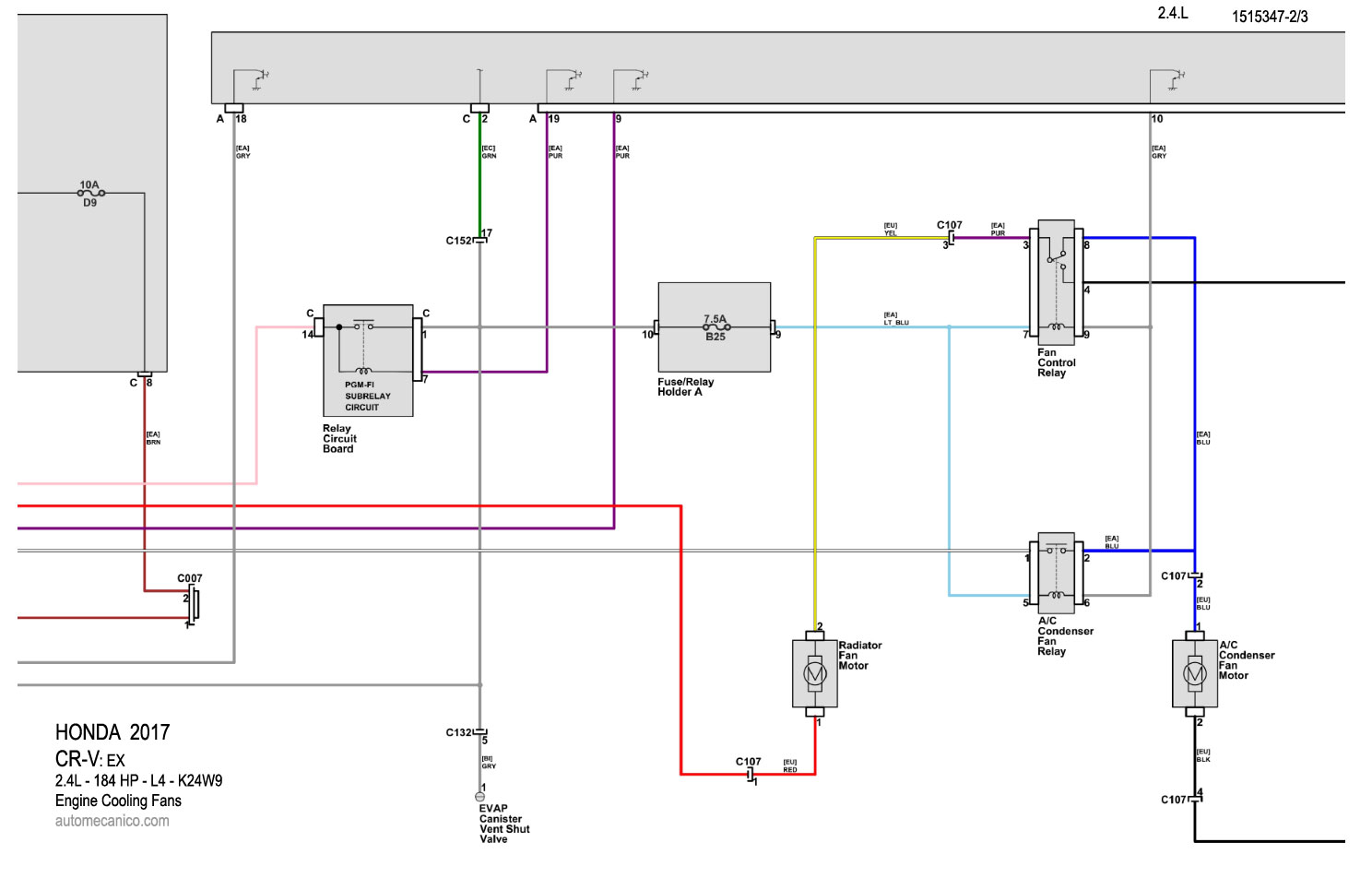

2017 2.4L - 4 Cil. 2/3 ENGINE COOLING FANS

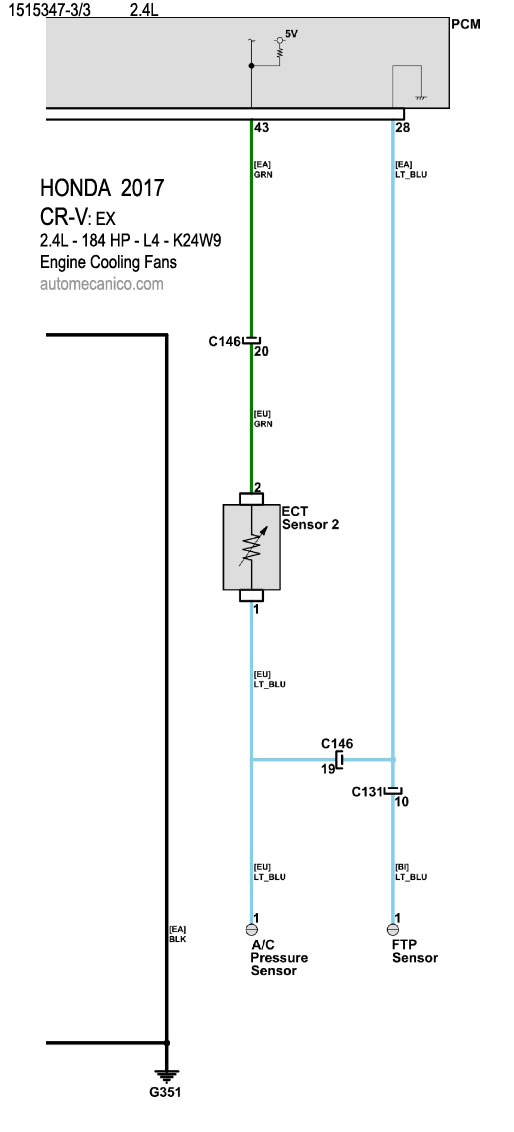

2017 2.4L - 4 Cil. 3/3 ENGINE COOLING FANS
  FIT: EX

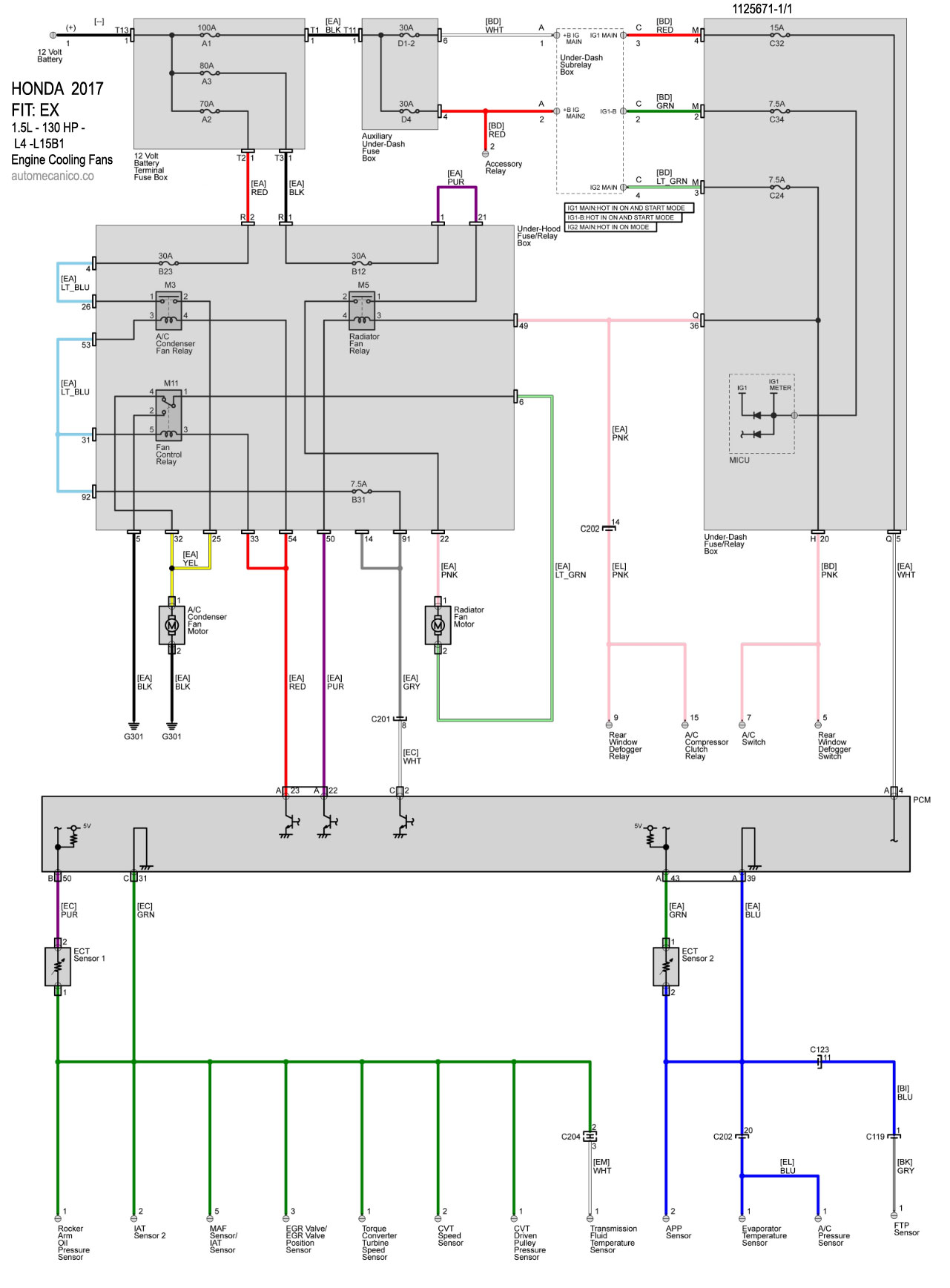

2017 1.5L - 4  Cil. 1/2 ENGINE COOLING FANS
