| CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - FORD - 2017 |
DIAGRAMAS: FORD - Cooling Fans system - 2017 - Mecanica Automotriz - |
|
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida, hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: FORD 2017 - |
| YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |
| MUSTANG: | ||

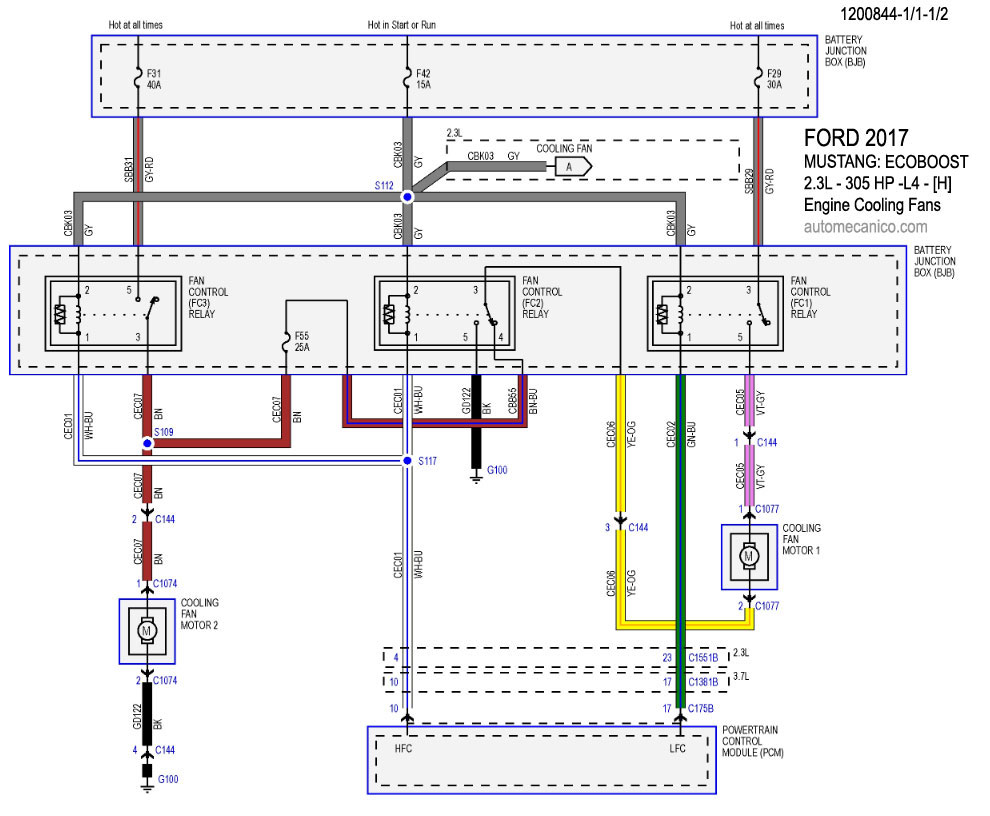

| 2017 | 2.3L - 4 Cil. Ecoboost [H] | ENGINE COOLING FANS |

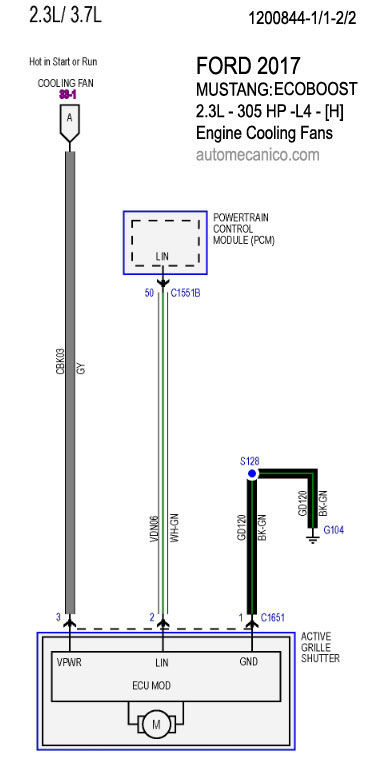

| 2017 | 2.3L - 4 Cil. Ecoboost [H] | ENGINE COOLING FANS |

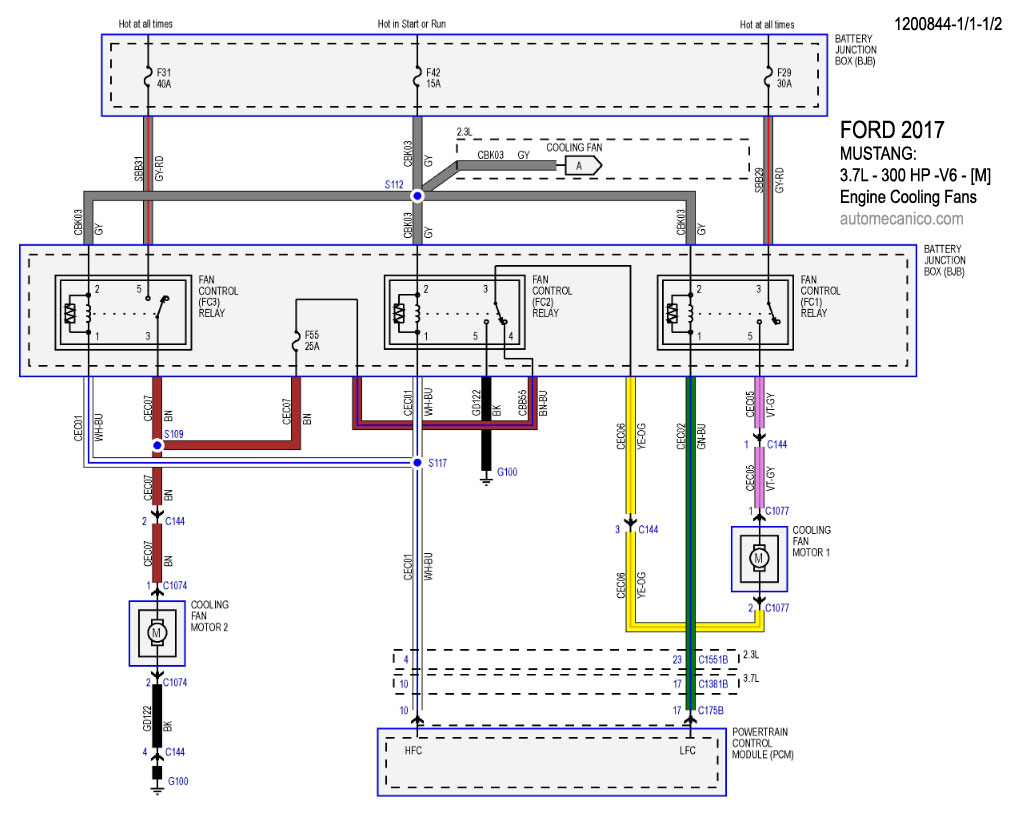

| 2017 | 3.7L - V6 [M] | ENGINE COOLING FANS |
| 2017 | 3.7L - V6 [M] | ENGINE COOLING FANS |

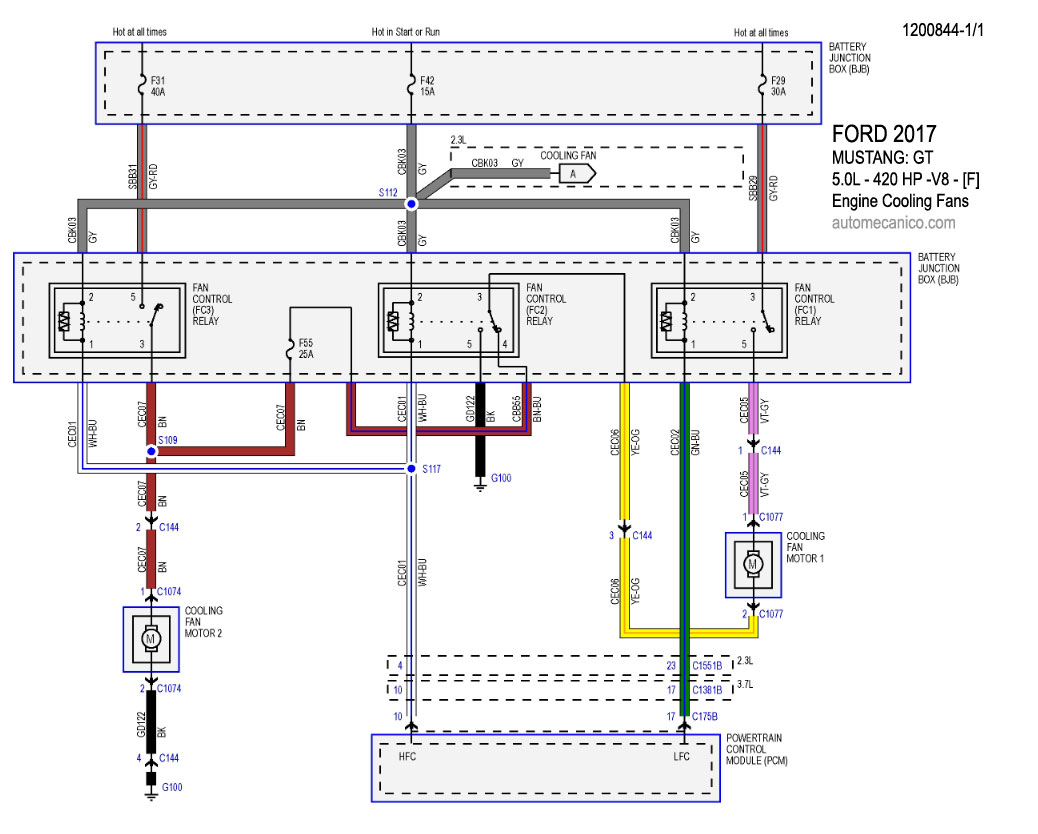

| 2017 | 5.0L - V8 - GT - [F] - 1/1 | ENGINE COOLING FANS |
| MUSTANG: Shelby GT 350 | ||

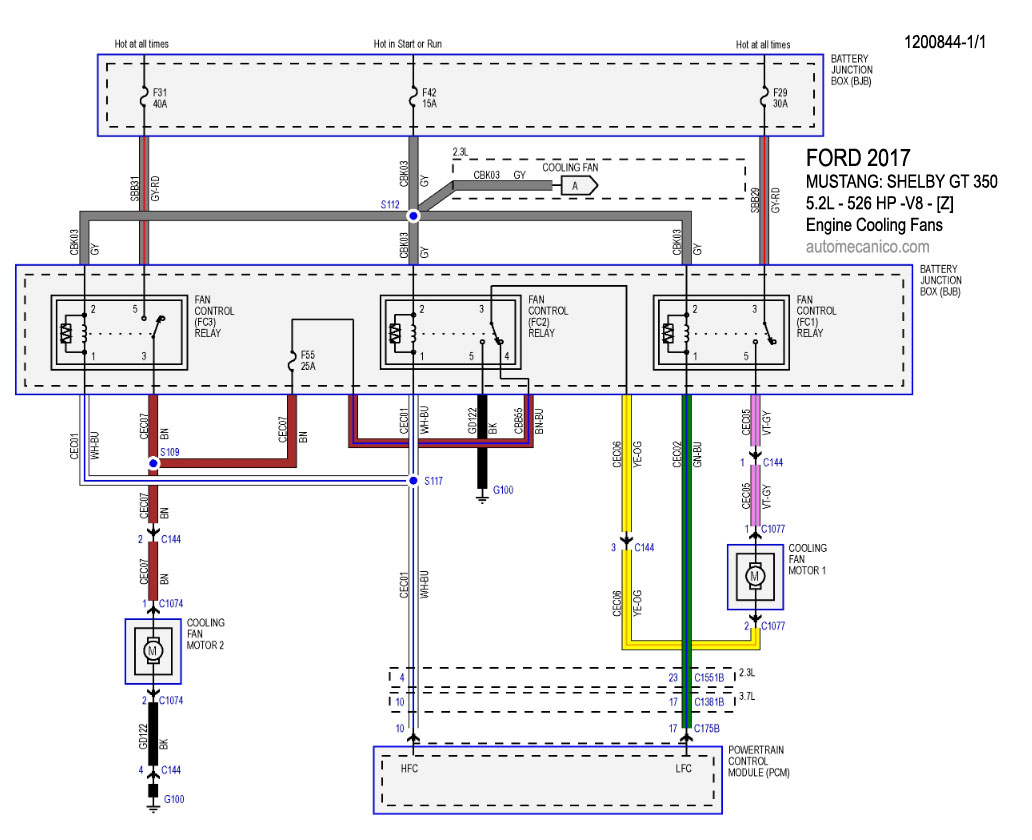

| 2017 | 5.2L - V8 [Z] - 1/1 | ENGINE COOLING FANS |
| TAURUS: Limited | ||

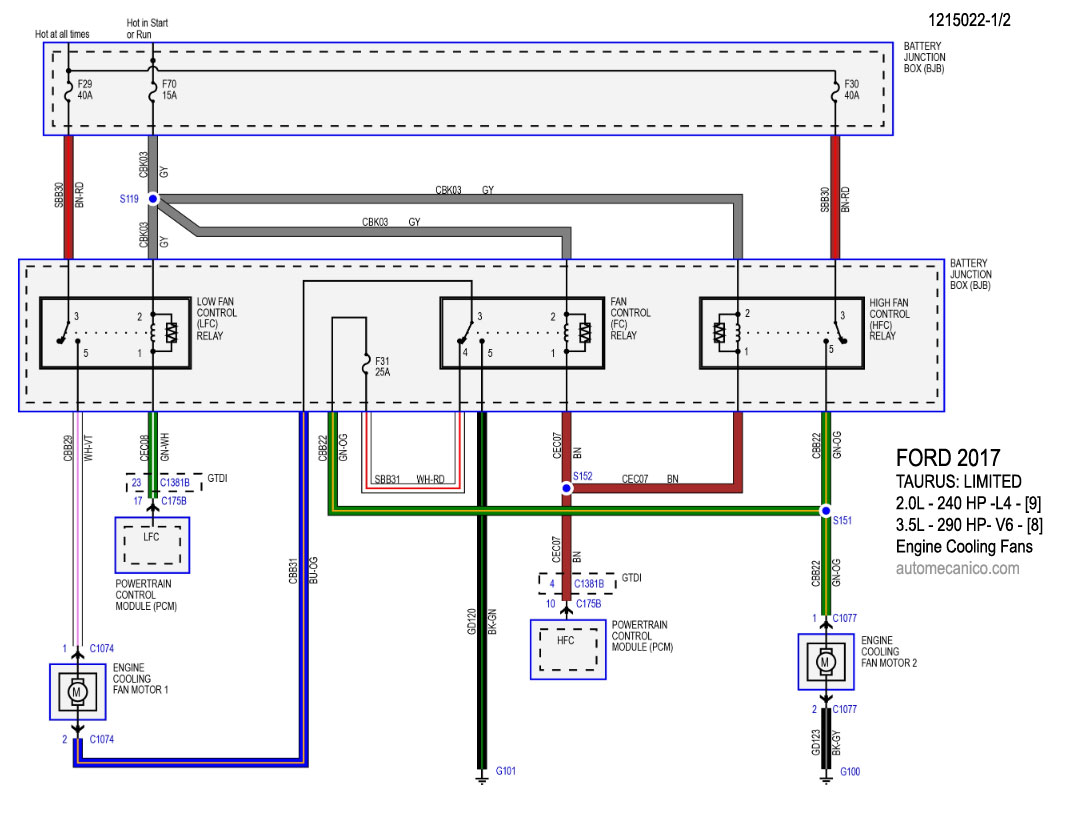

| 2017 | 2.0L - 4 Cil. [9] - 1/2 | ENGINE COOLING FANS |
| 2017 | 2.0L - 4 Cil. [9] - 2/2 | ENGINE COOLING FANS |
| 2017 | 3.5L - V6 Cil. [8] - 1/2 | ENGINE COOLING FANS |
| 2017 | 3.5L - V6 Cil. [8] - 2/2 | ENGINE COOLING FANS |
| TRANSIT CONNECT: Titanium | ||

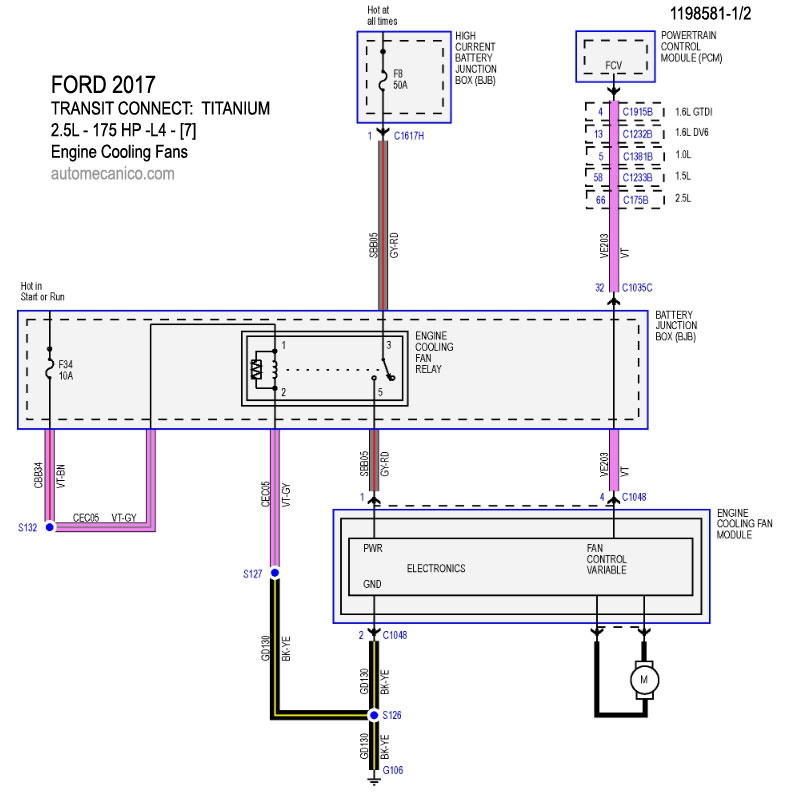

| 2017 | 2.5L - 4 Cil. [7] -1/2 | ENGINE COOLING FANS |

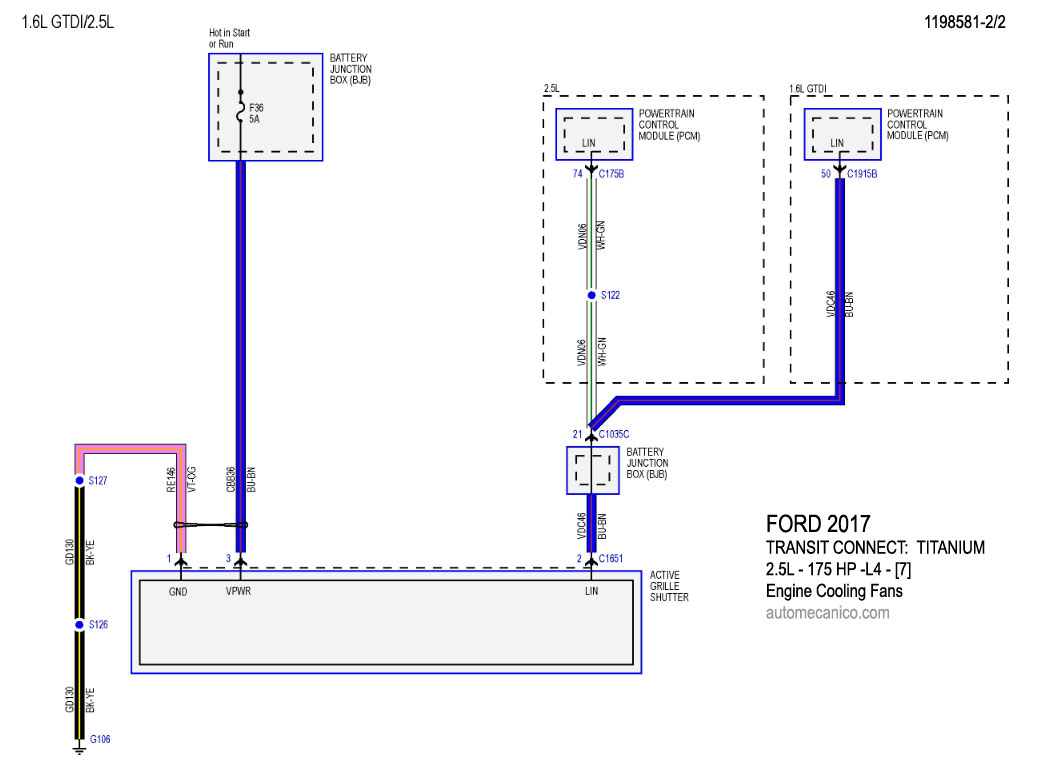

| 2017 | 2.5L - 4 Cil. [7] -2/2 | ENGINE COOLING FANS |
| TRANSIT: 150, 250, 350 | ||

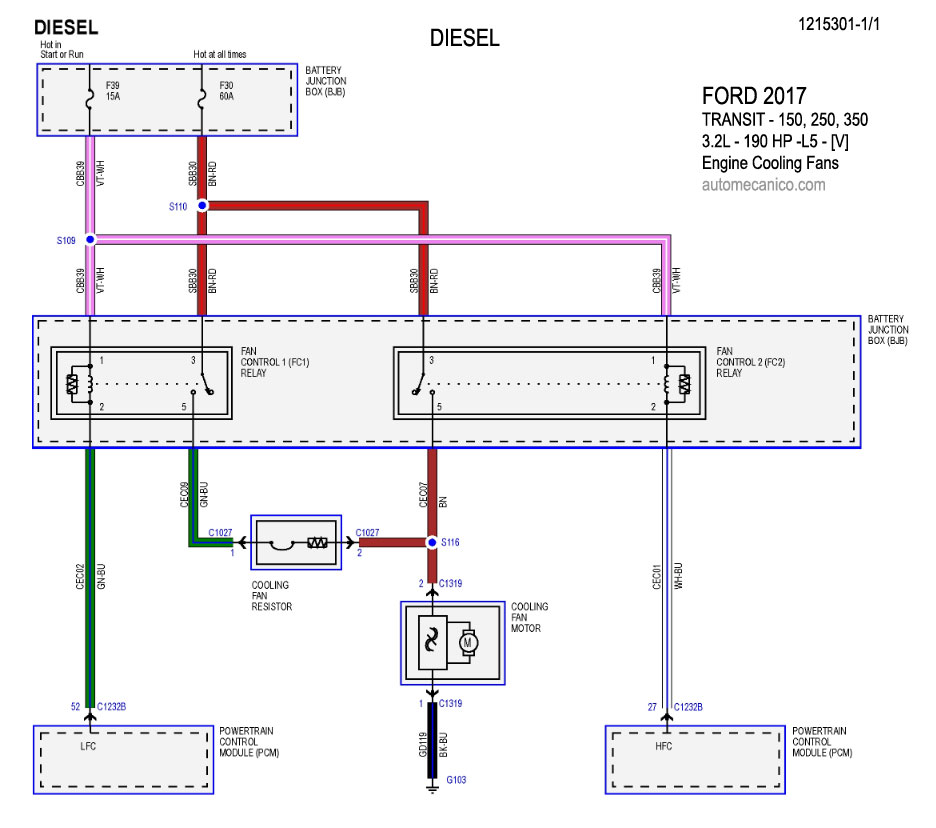

| 2017 | 3.2L - L5 [V] - Diesel - 1/1 | ENGINE COOLING FANS |

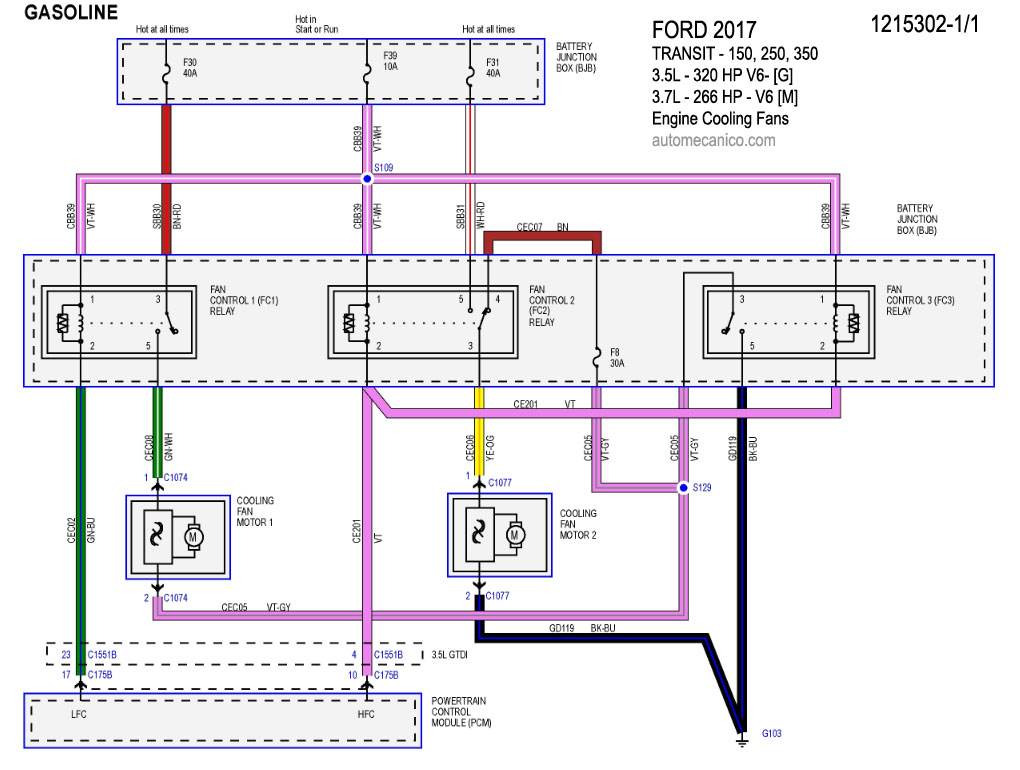

| 2017 | 3.5L - V6 [G] -1/1 | ENGINE COOLING FANS |
| 2017 | 3.7L - V6 [M] -1/1 | ENGINE COOLING FANS |
