CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - FORD - 2017

DIAGRAMAS: FORD - Cooling Fans system - 2017 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida, hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: FORD 2017 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico
2017 C-MAX: ENERGI SE

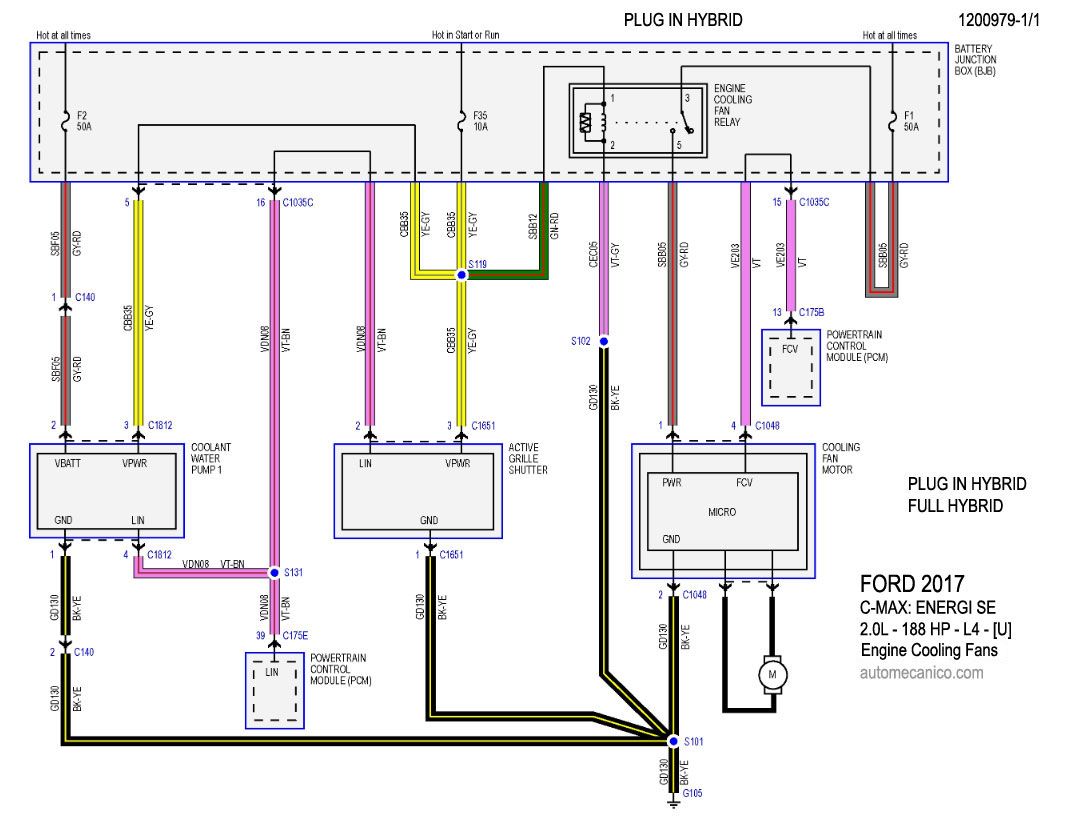

2017 2.0L - 4 Cil. 1/1 Hybrid - 1/1 ENGINE COOLING FANS
2017 E-350, 450 SUPER DUTY

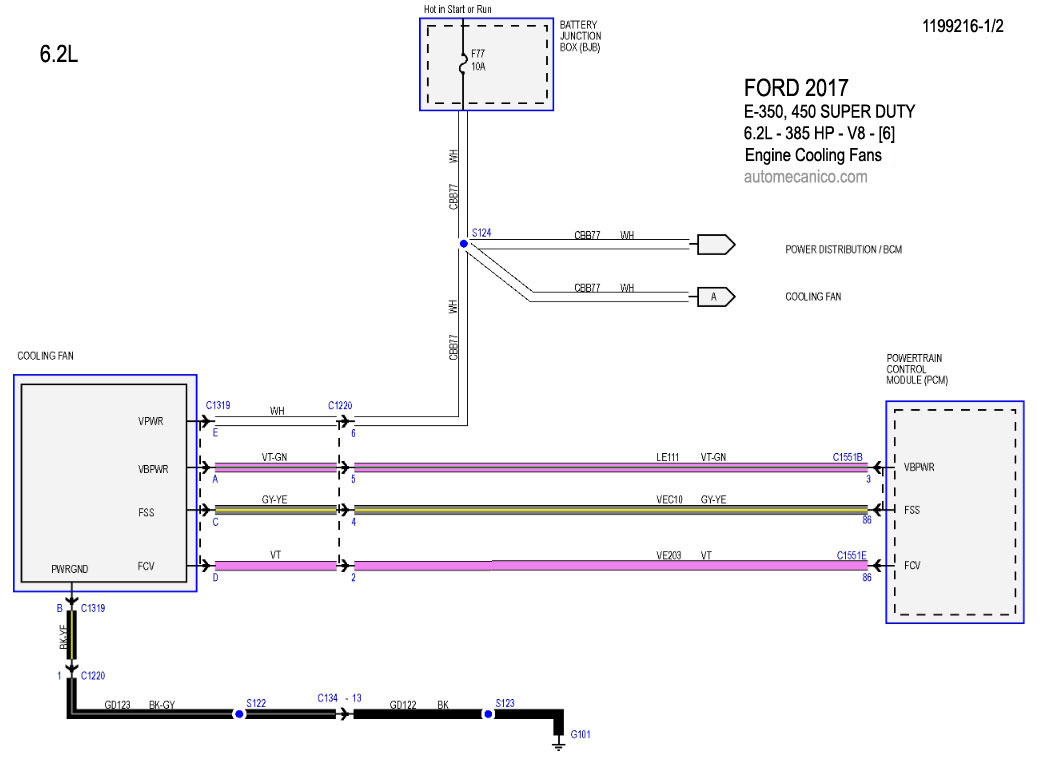

2017 6.2L - V8 - 1/2 ENGINE COOLING FANS
2017 6.2L - V8 - 2/2 ENGINE COOLING FANS
2017 EDGE: SE, Titanium
2017 2.0L - 4 Cil.  -  W/O HWCP - 1/3 ENGINE COOLING FANS

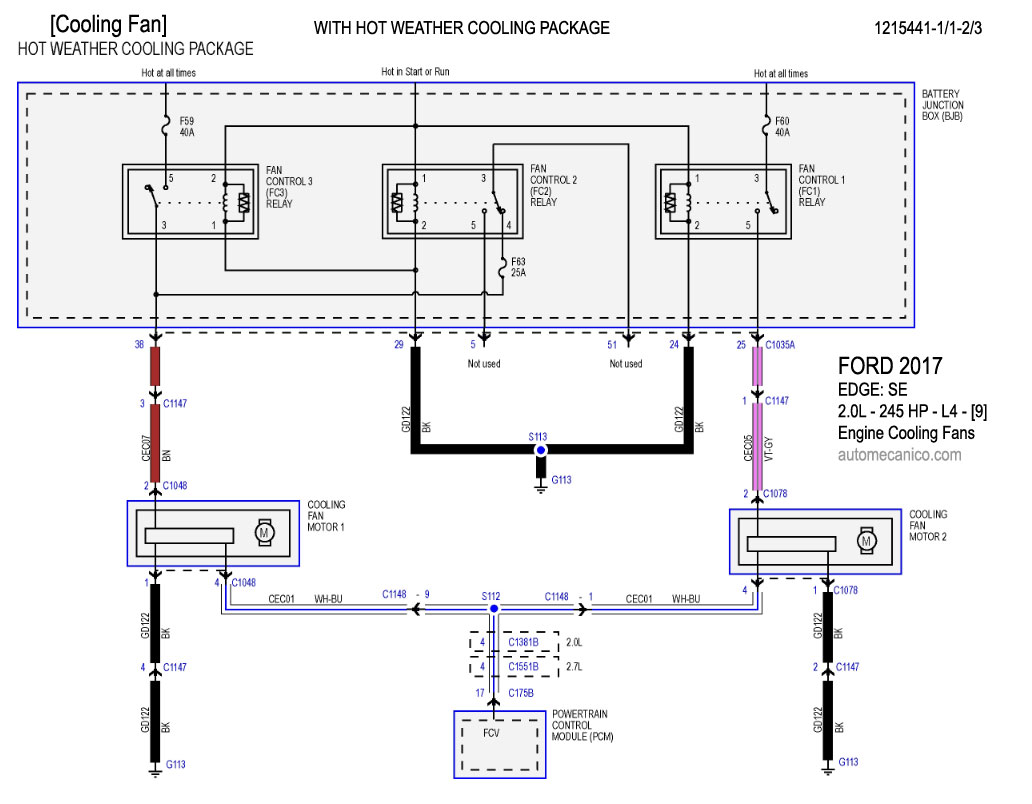

2017 2.0L - 4 Cil.  - HWCP - 2/3 ENGINE COOLING FANS

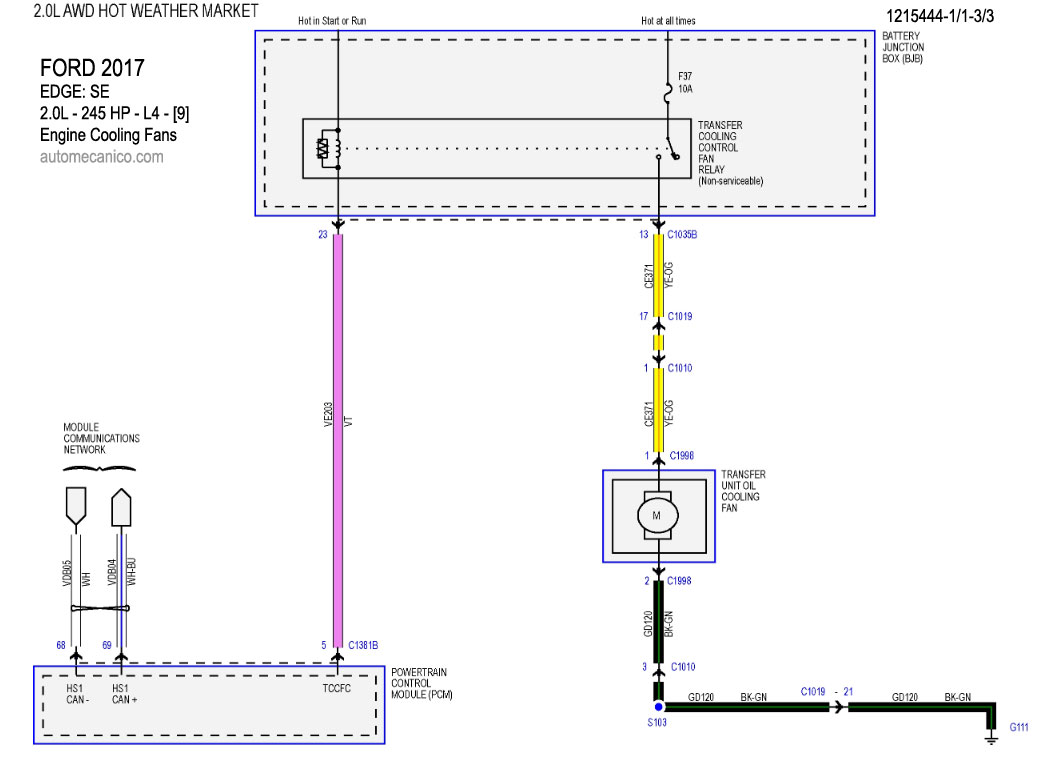

2017 2.0L - 4 Cil. - AWD - HWM - 3/3 ENGINE COOLING FANS
2017 EDGE: SPORT, Titanium

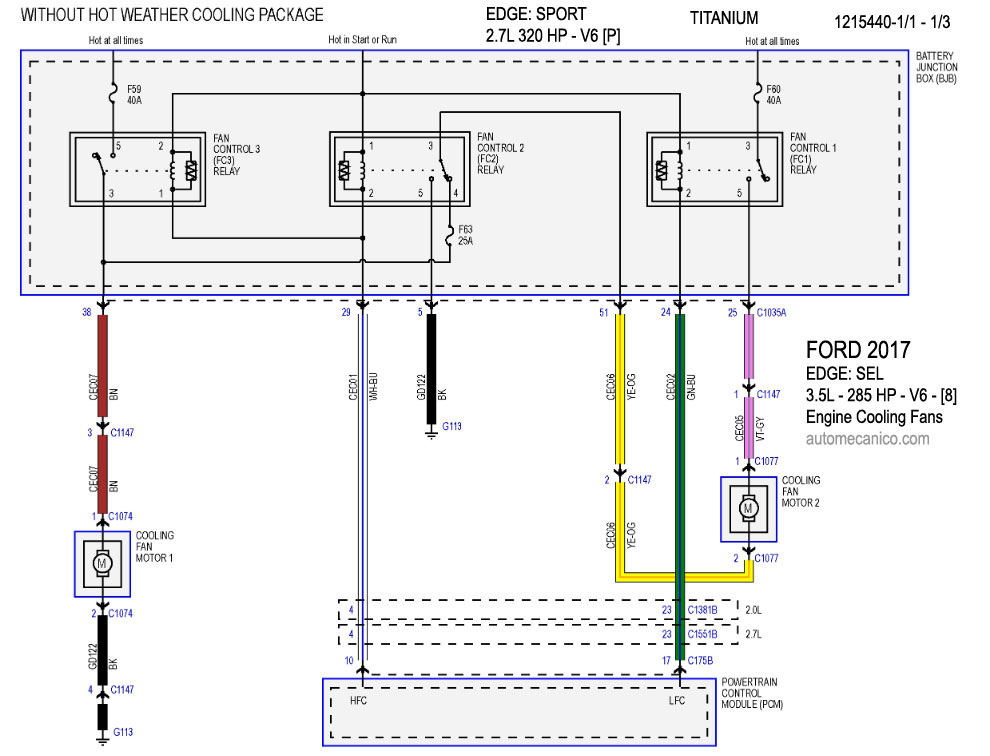

2017 2.7L - V6 -  W/O HWCP - 1/3 ENGINE COOLING FANS

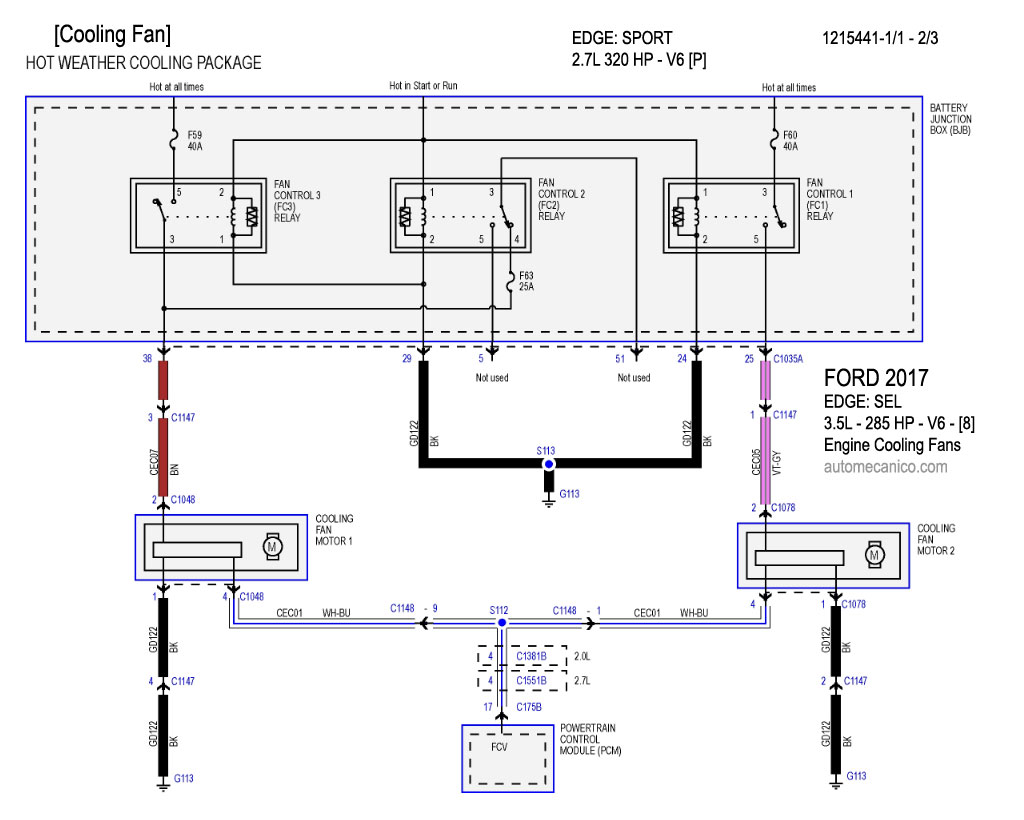

2017 2.7L - V6 - HWCP - 2/3 ENGINE COOLING FANS
2017 2.7L - V6 - AWD - HWM - SAS - 3/3 ENGINE COOLING FANS
  EDGE: SEL
2017 3.5L - V6 -  W/O HWCP - 1/3 ENGINE COOLING FANS
2017 3.5L - V6 - HWCP - 2/3 ENGINE COOLING FANS

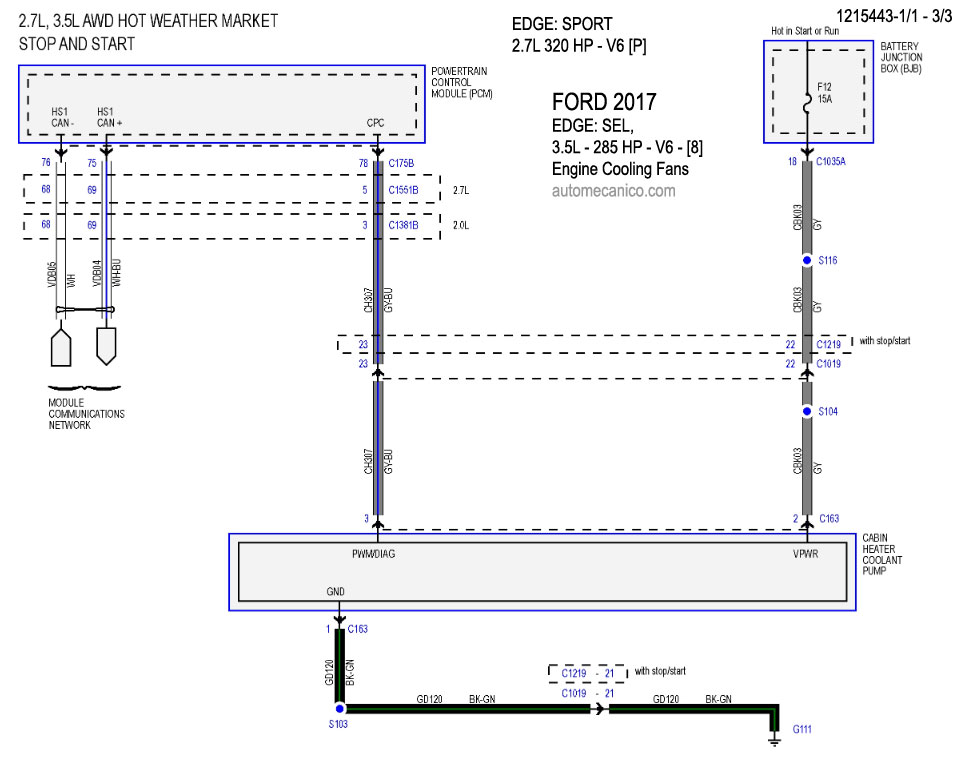

2017 3.5L - V6 - AWD - HWM - SAS - 3/3 ENGINE COOLING FANS
