CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - CHRYSLER - 2017

DIAGRAMAS: CHRYSLER - Cooling Fans system - 2017 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: CHRYSLER 2017 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico
  PACIFICA:

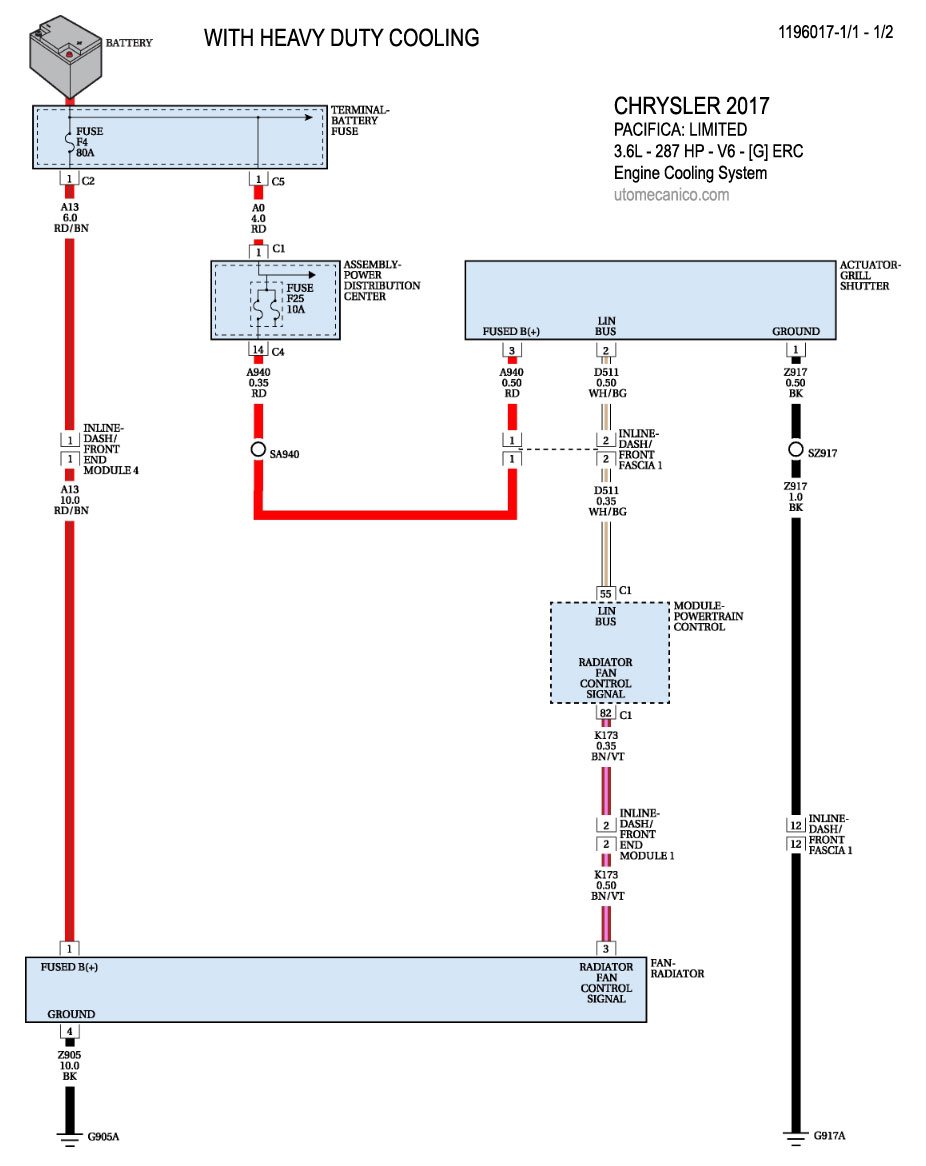

2017 3.6L - V6  - With Heavy  Duty Cooling -1/2 COOLING FANS SYSTEM

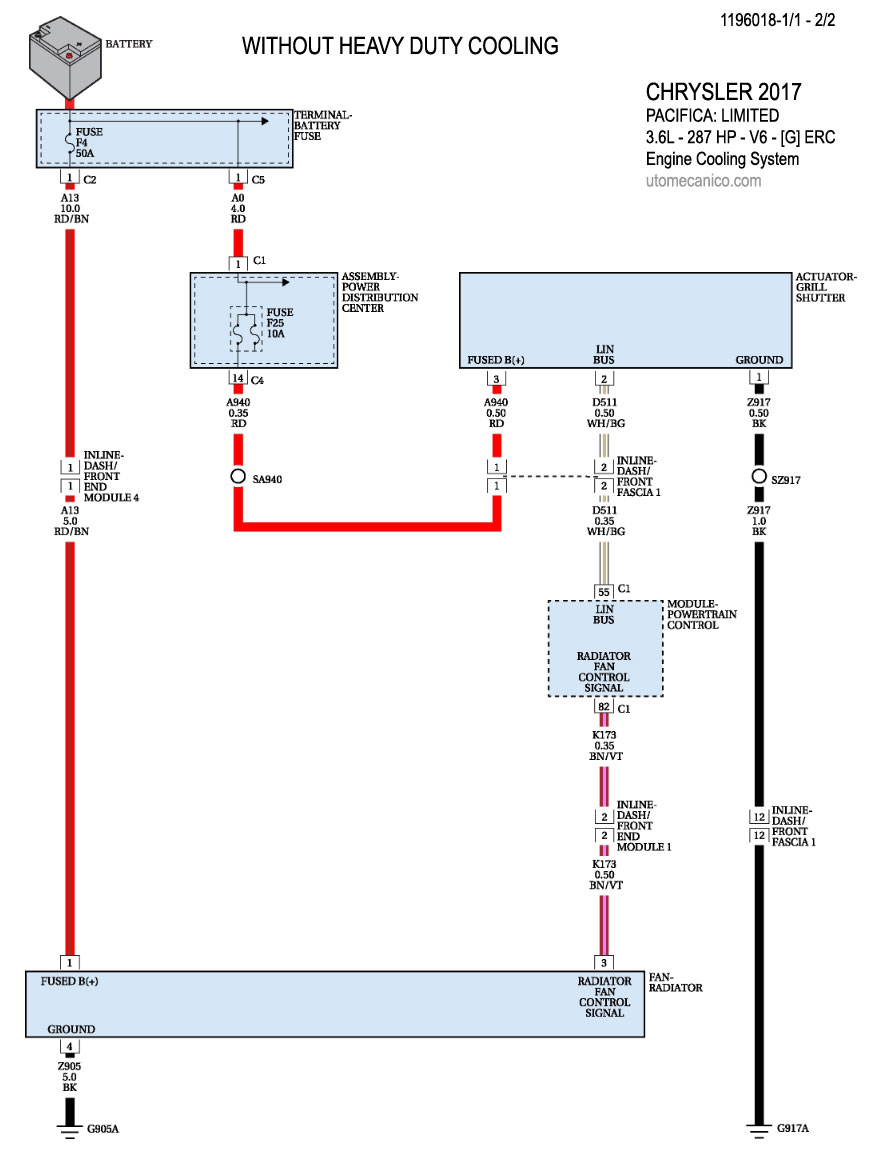

2017 3.6L - V6  - With/Out Heavy  Duty Cooling -1/2 COOLING FANS SYSTEM

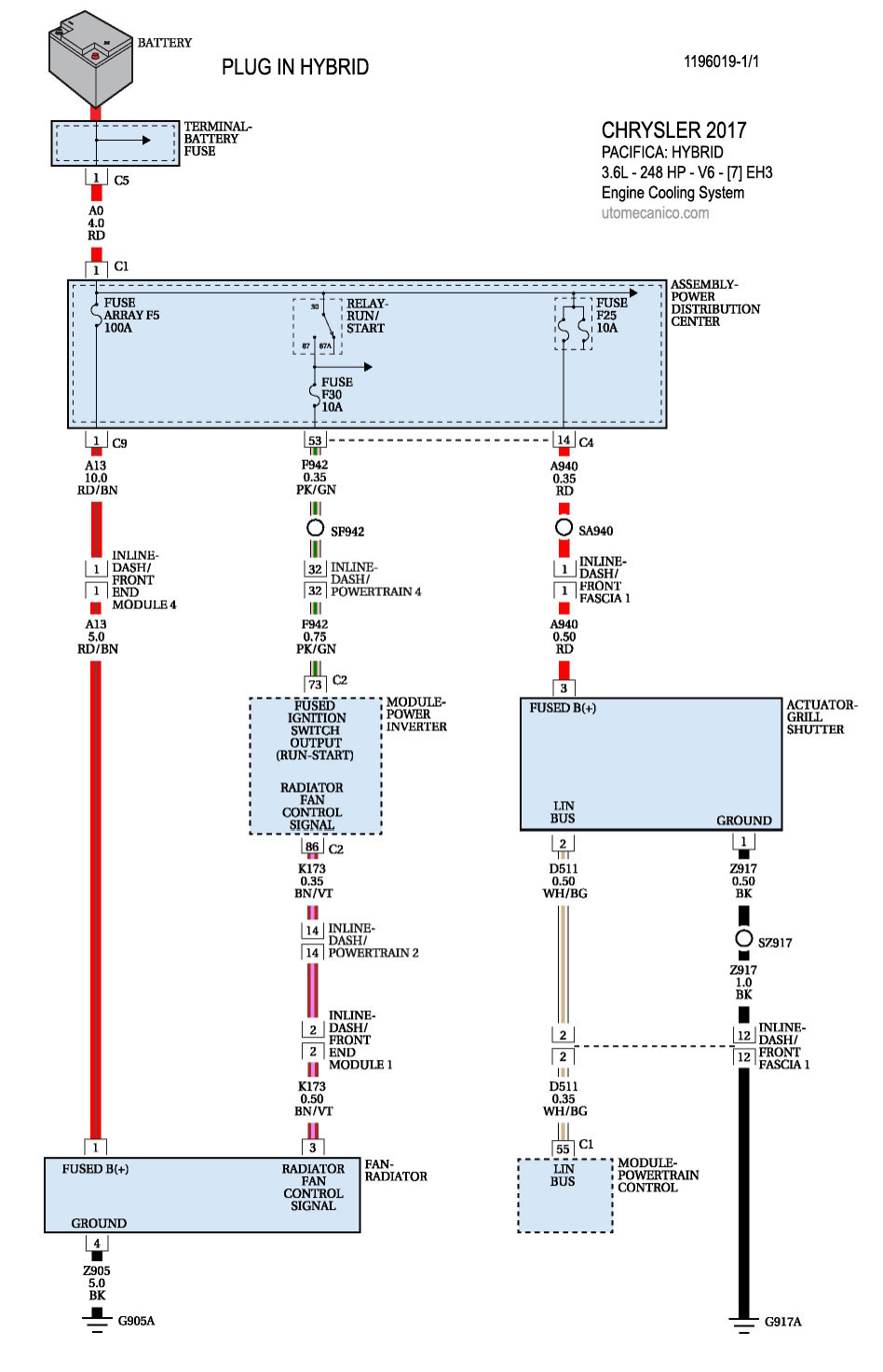

2017 3.6L - V6 - Plug In Hybrid - 1/1 COOLING FANS SYSTEM
  200: C

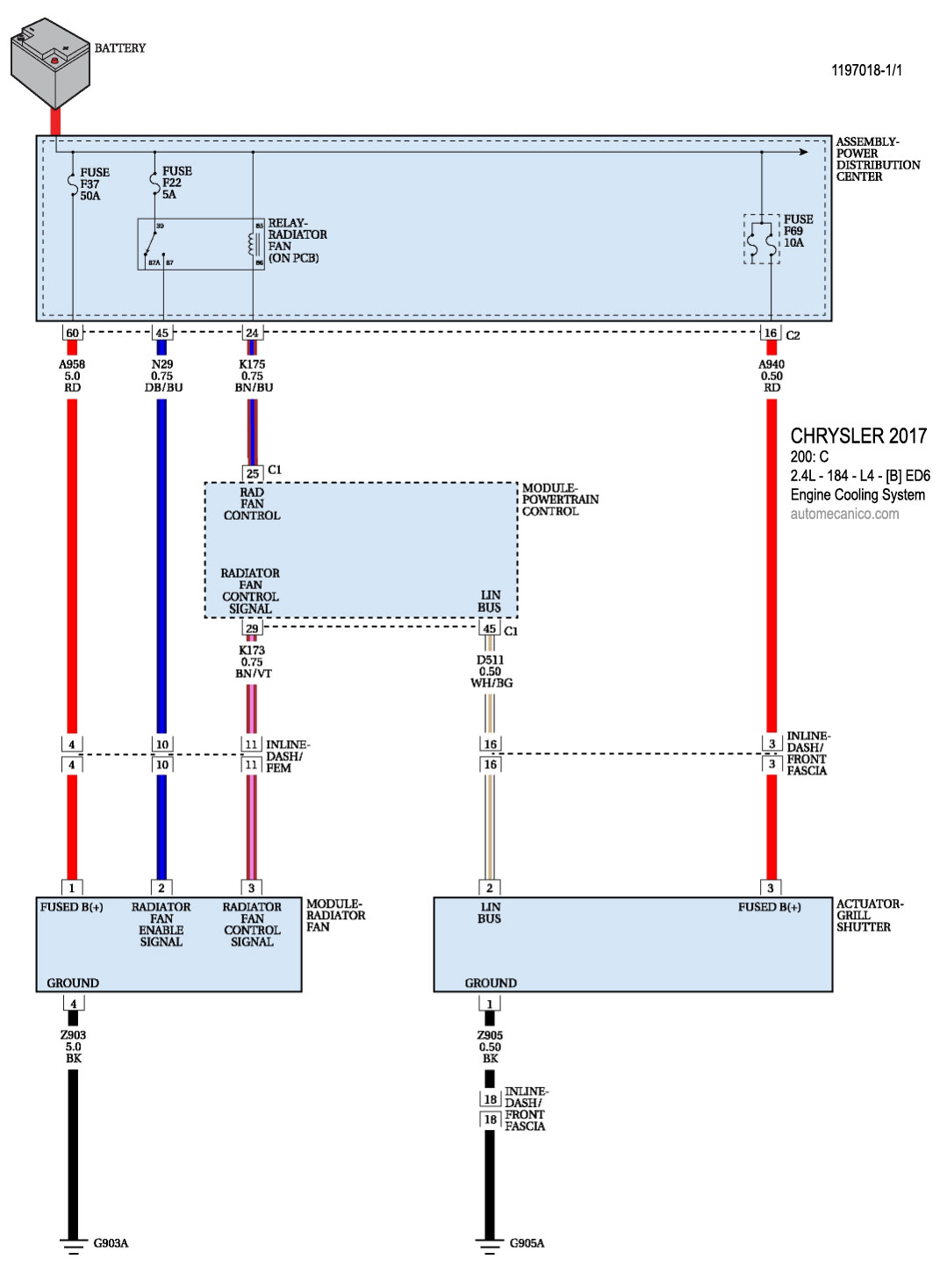

2017 2.4L - 4 Cil. COOLING FANS SYSTEM

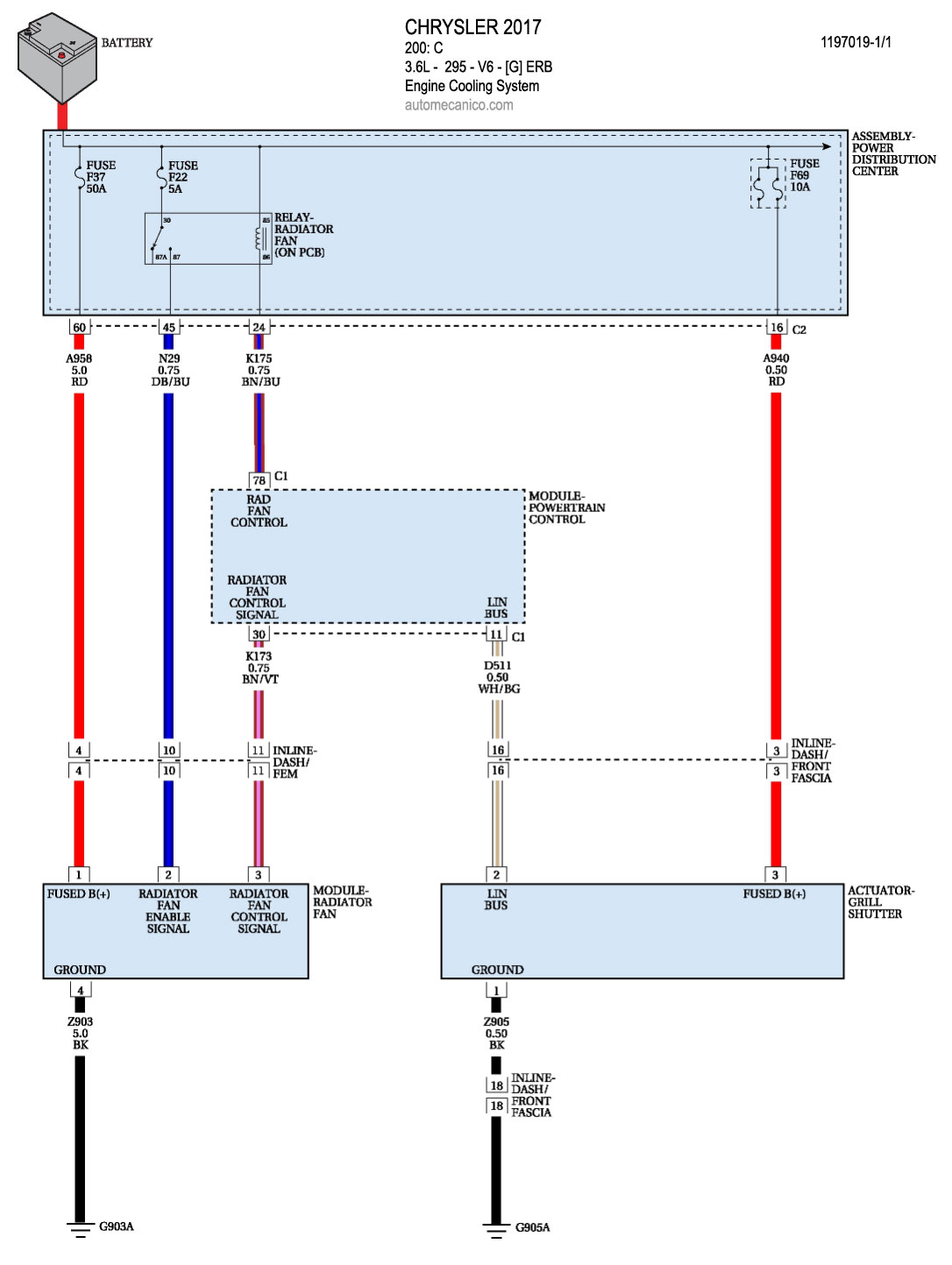

2017 3.6L - V6 COOLING FANS SYSTEM
  300: C
2017 3.6L - V6 - Single Cooling Fan - 1/2 COOLING FANS SYSTEM

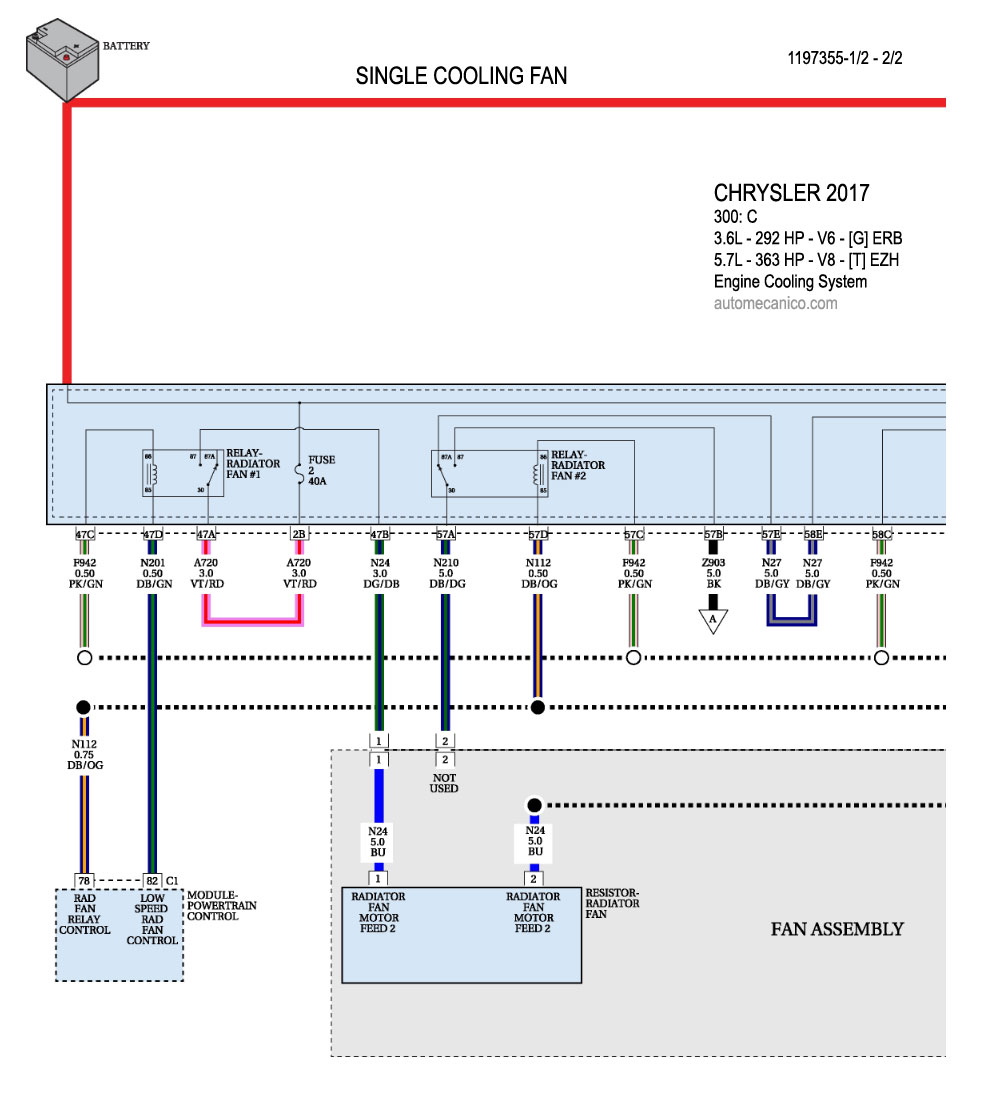

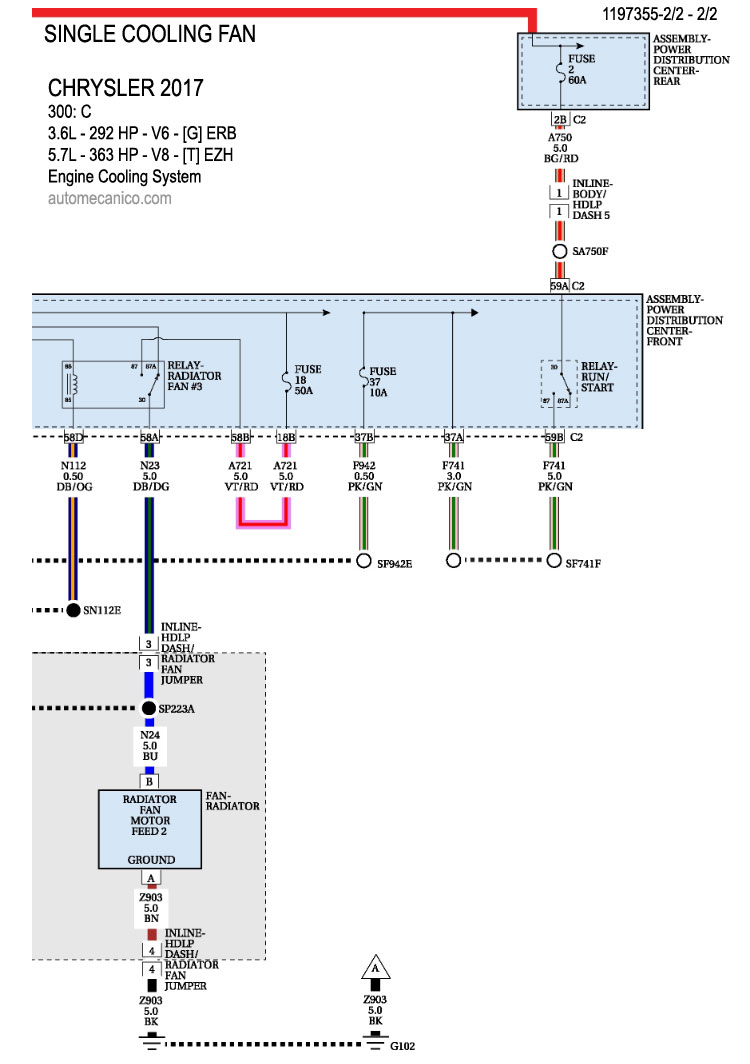

2017 3.6L - V6 - Single Cooling Fan - 2/2 COOLING FANS SYSTEM

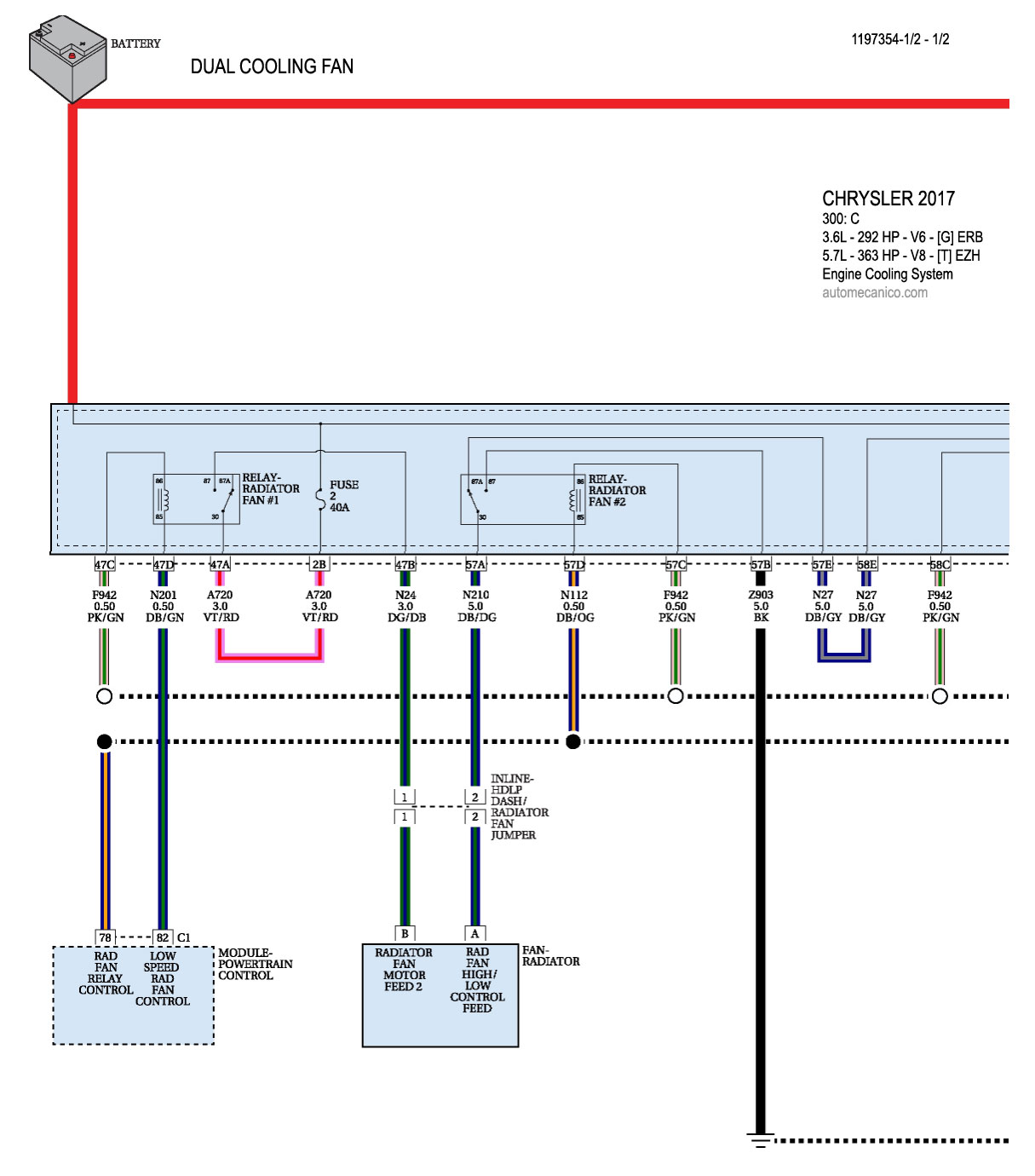

2017 3.6L - V6 - Dual Cooling Fan - 1/2 COOLING FANS SYSTEM

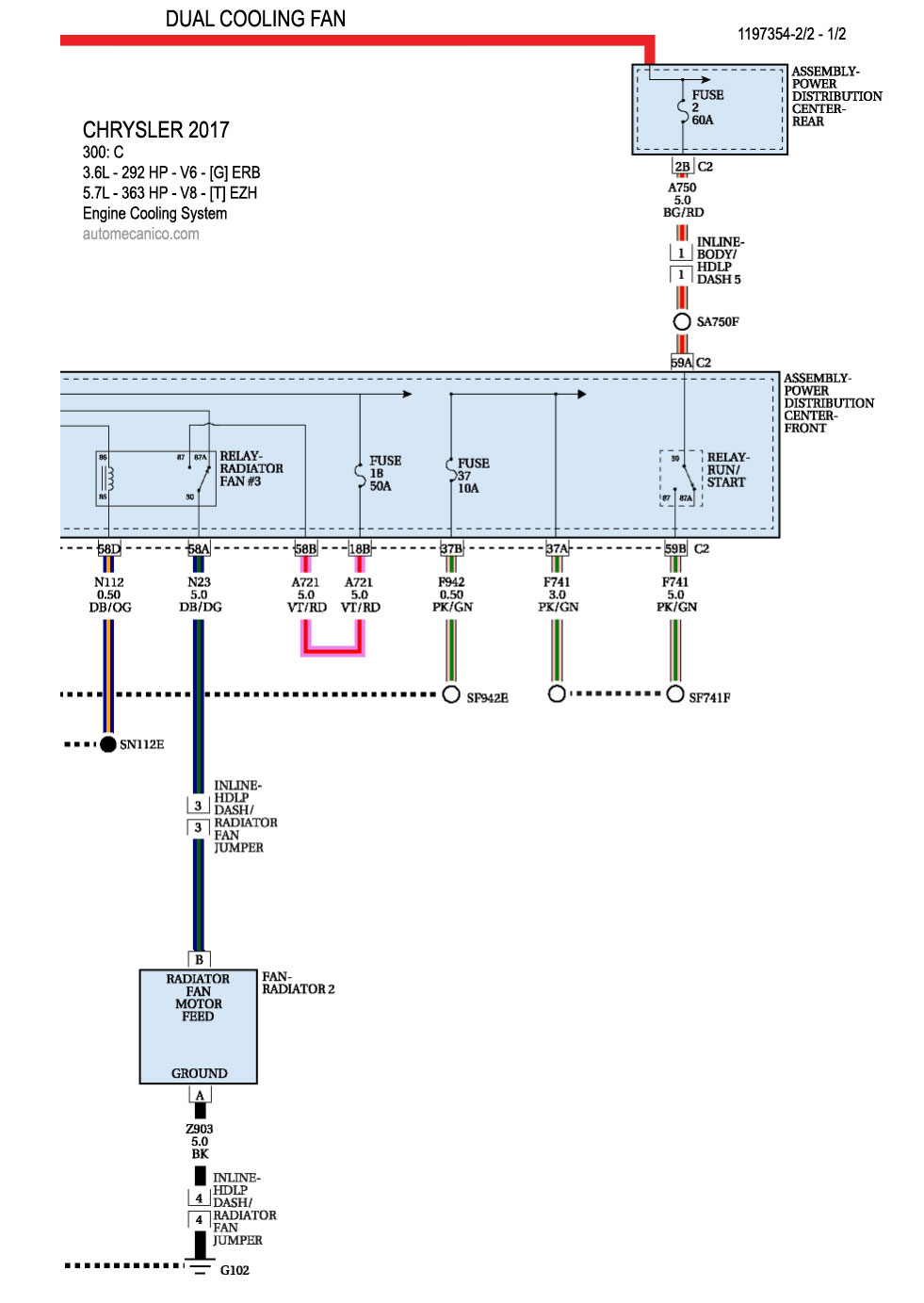

2017 3.6L - V6 - Dual Cooling Fan - 2/2 COOLING FANS SYSTEM
2017 5.7L - V8 - Single Cooling Fan - 1/2 COOLING FANS SYSTEM
2017 5.7L - V8 - Single Cooling Fan - 2/2 COOLING FANS SYSTEM
2017 5.7L - V8 - Dual Cooling Fan - 1/2 COOLING FANS SYSTEM
2017 5.7L - V8 - Dual Cooling Fan - 2/2 COOLING FANS SYSTEM
