CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - CADILLAC - 2017

DIAGRAMAS: CADILLAC - Cooling Fans system - 2017 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: CADILLAC 2017 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico
  ATS

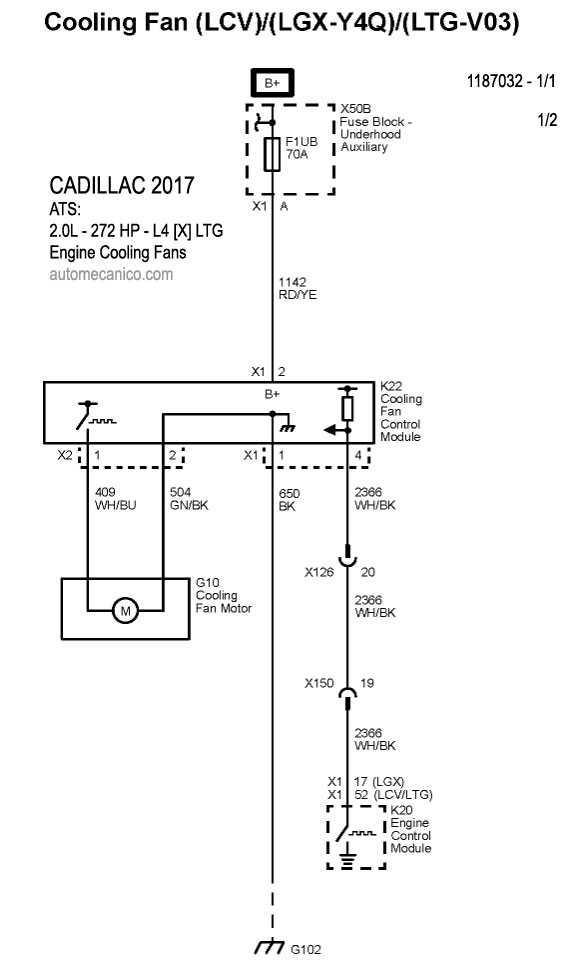

2017 2.0L  4 Cil. - LTG - 1/2 COOLING FANS SYSTEM
2017 2.0L  4 Cil. - LTG - 2/2 COOLING FANS SYSTEM
2017 3.6L - V6 - LCV - LGX - LTG COOLING FANS SYSTEM
2017 3.6L - V6 - LGX - LTG COOLING FANS SYSTEM

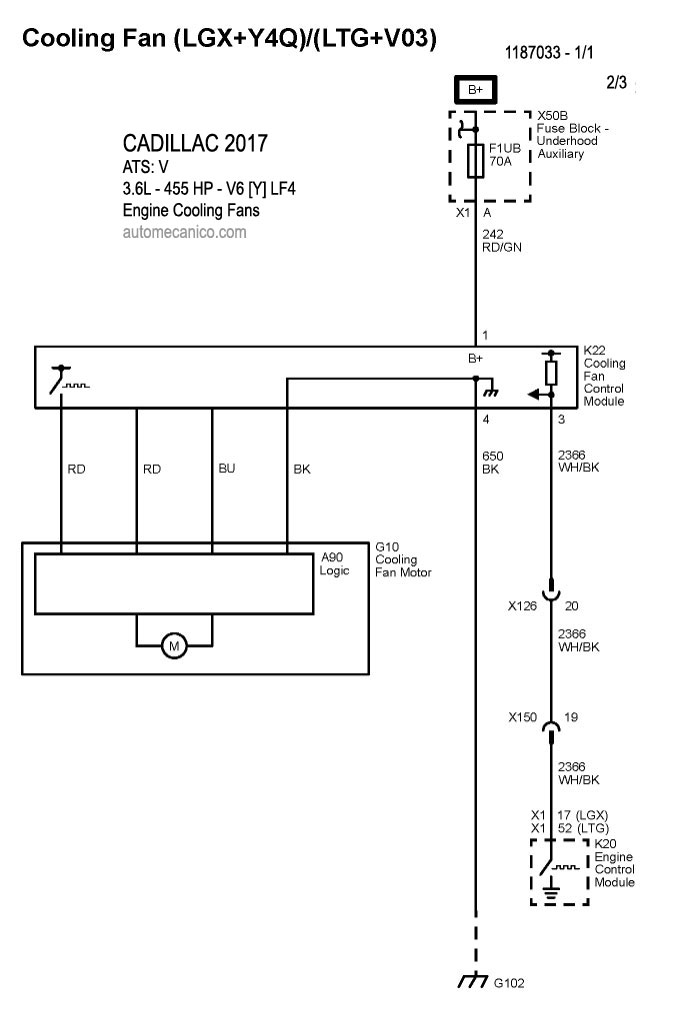

2017 3.6L - V6 - LF4 COOLING FANS SYSTEM

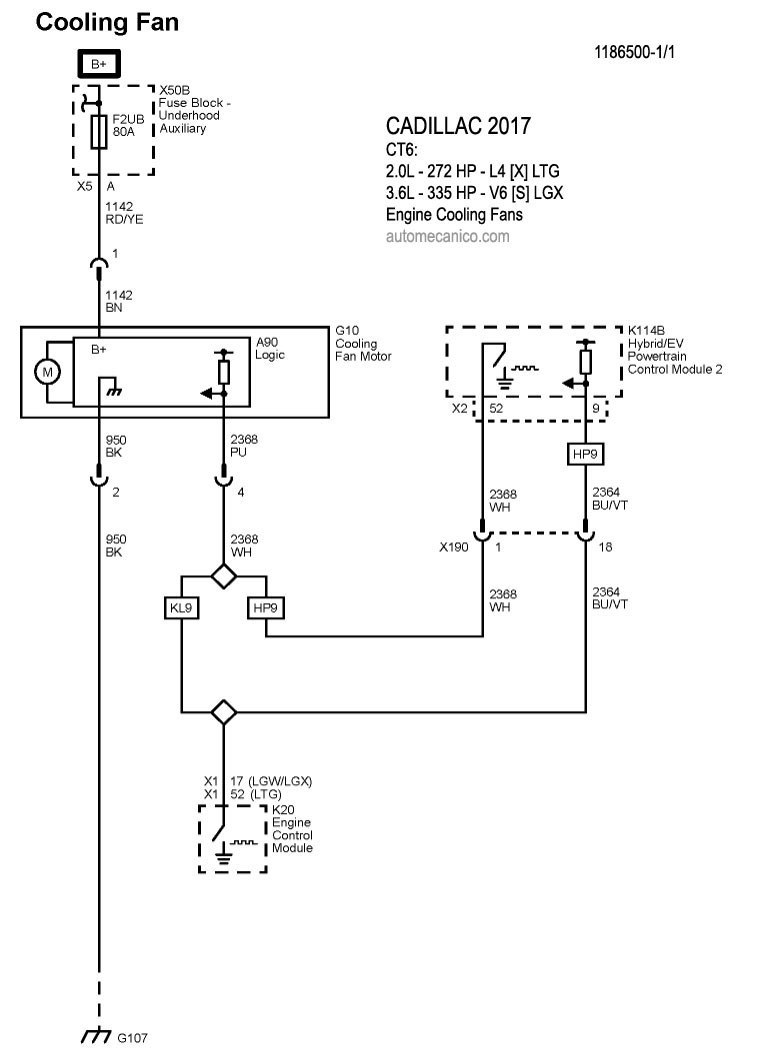

  CT6
2017 2.0L - 4 Cil. LTG - 1/1 COOLING FANS SYSTEM
2017 3.0L - V6 - LGW - 1/1 COOLING FANS SYSTEM
2017 3.0L - V6 - LGX - 1/1 COOLING FANS SYSTEM
  CTS
2017 2.0L - 4 Cil. - Sin Heavy Duty Cooling COOLING FANS SYSTEM
2017 2.0L - 4 Cil. Con Heavy Duty Cooling COOLING FANS SYSTEM
2017 3.6L - V6 - Sin Heavy Duty Cooling COOLING FANS SYSTEM
2017 3.6L - V6  - Con Heavy Duty Cooling COOLING FANS SYSTEM
  XT5
2017 3.6L - V6 - 1/1 COOLING FANS SYSTEM

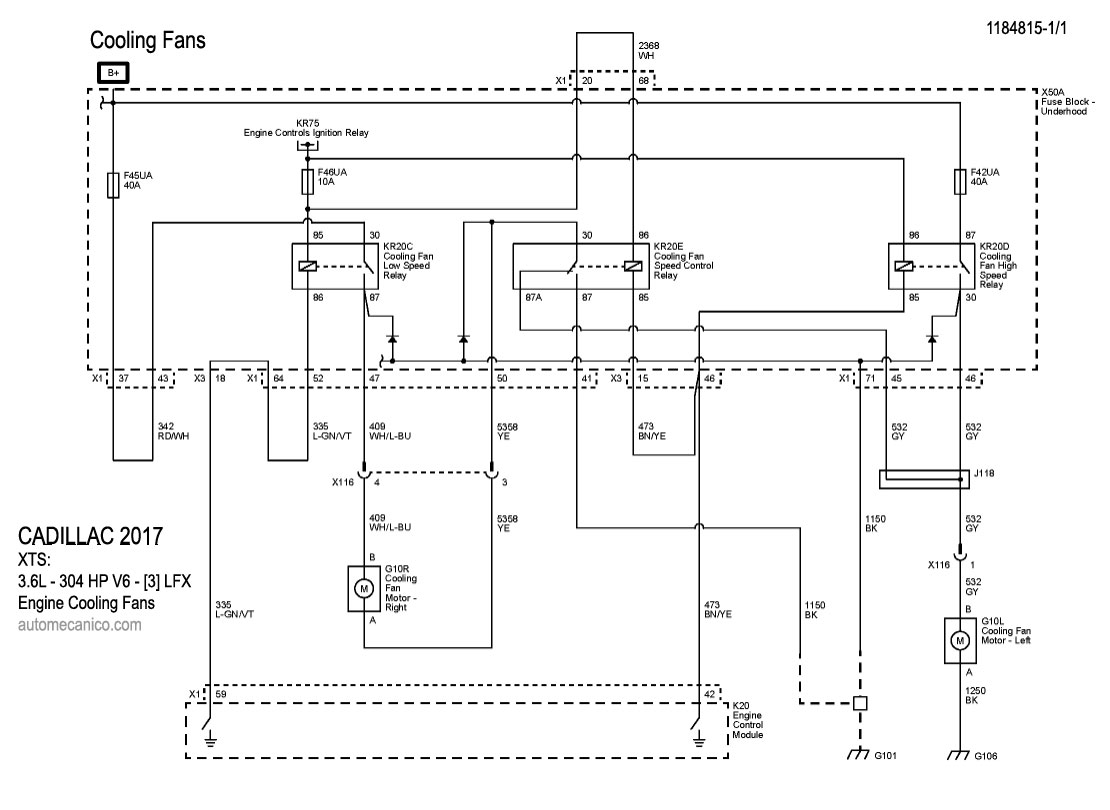

  XTS
2017 3.6L - V6 - 1/1 COOLING FANS SYSTEM
