CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - SUBARU - 2012

DIAGRAMAS: SUBARU - Cooling Fans system - 2012 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: SUBARU 2012 -
YEAR MODELO - SUBARU DIAG. ELECT. Ventilador - Abanico

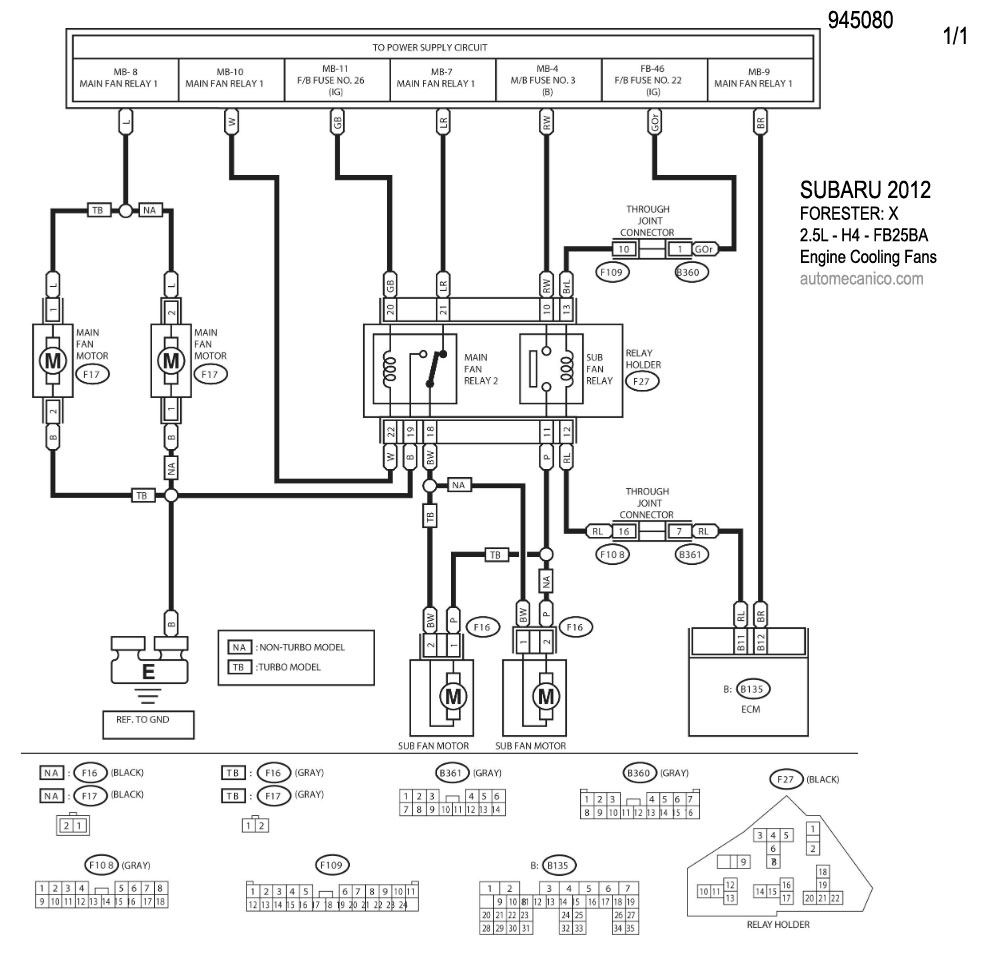

2012 FORESTER: X - 2.5L - H4 - 1/1 COOLING FANS SYSTEM

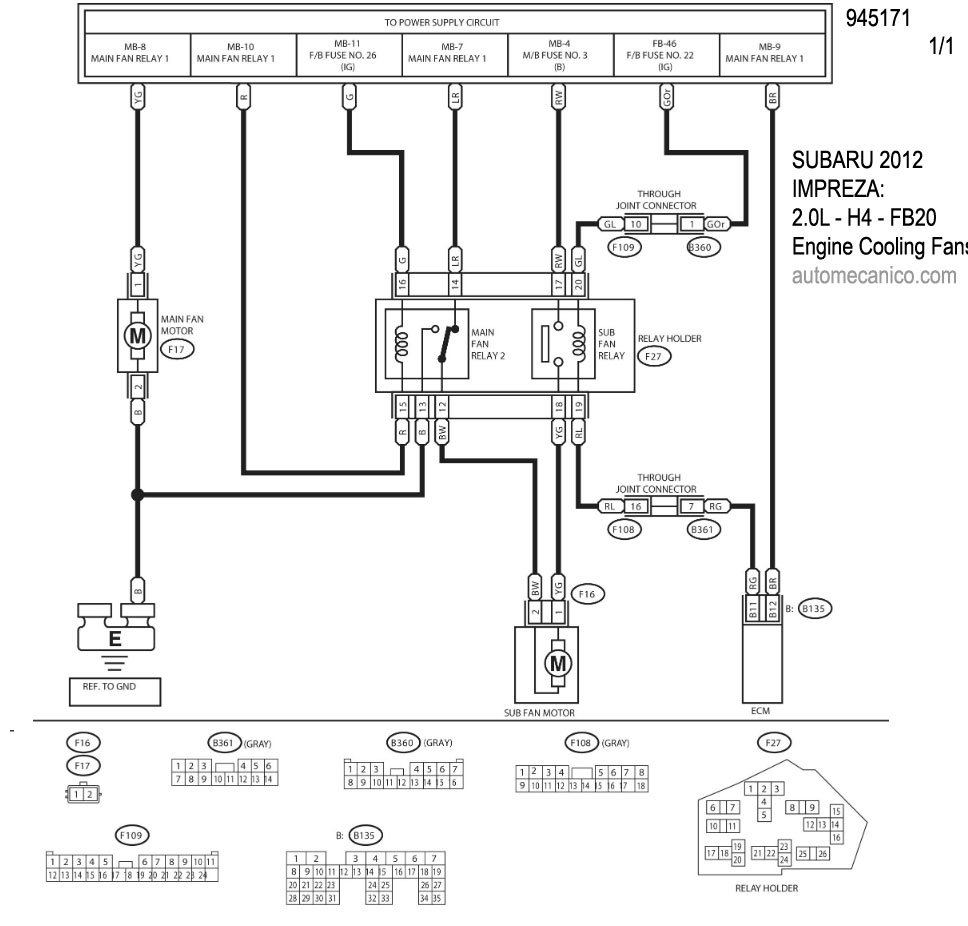

2012 IMPREZA:  - 2.0L - H4 - 1/1 COOLING FANS SYSTEM

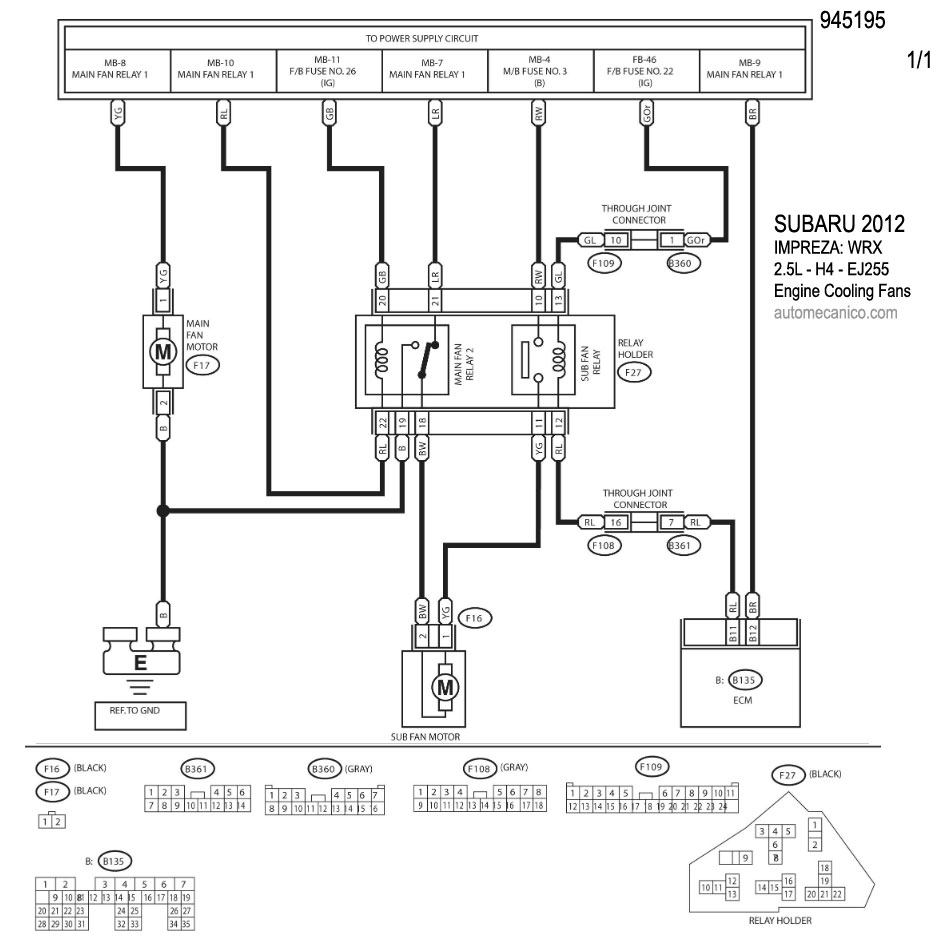

2012 IMPREZA: WRX - 2.5L - H4 - 1/1 COOLING FANS SYSTEM
2012 LEGACY: 2.5GT - 2.5L - H4 - No turbo - 1/1 COOLING FANS SYSTEM

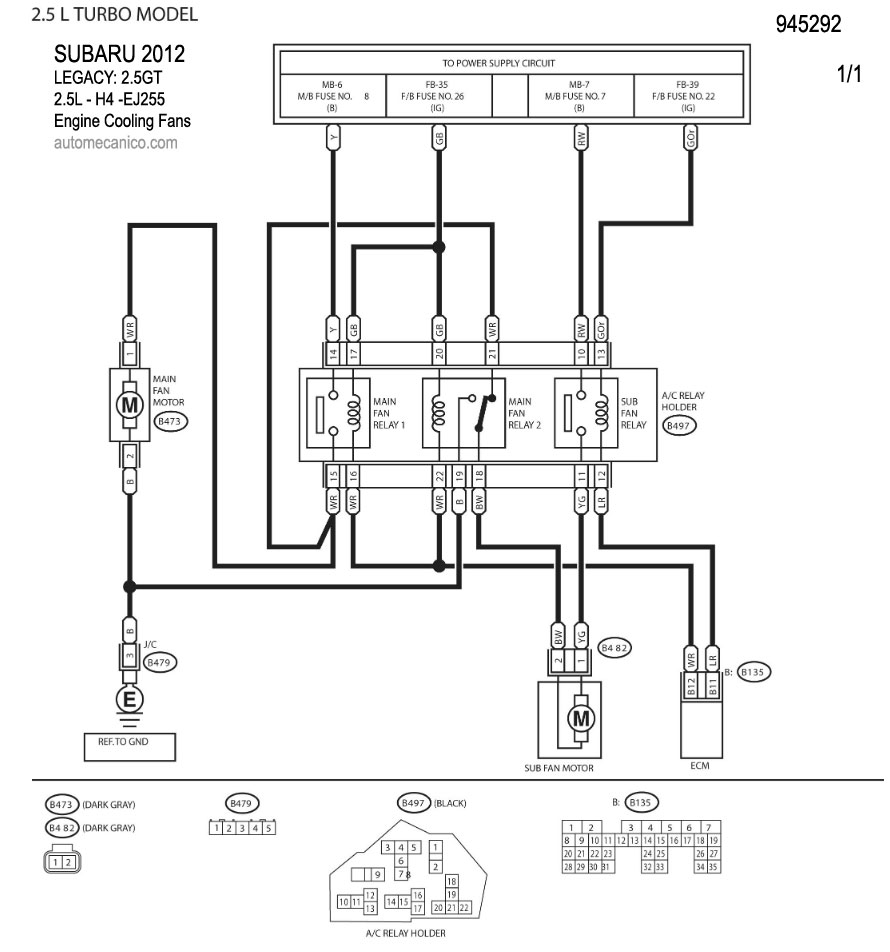

2012 LEGACY: 2.5GT - 2.5L - H4 - Turbo - 1/1 COOLING FANS SYSTEM

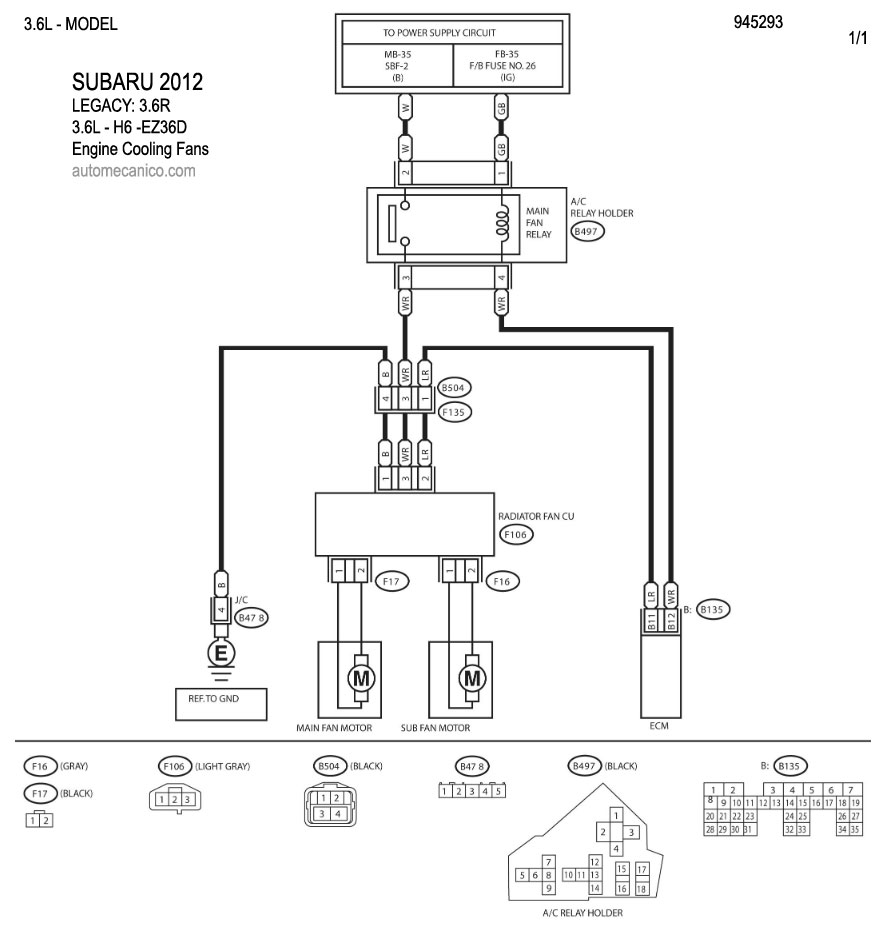

2012 LEGACY: 3.6R - 3.6L - H6 - 1/1 COOLING FANS SYSTEM

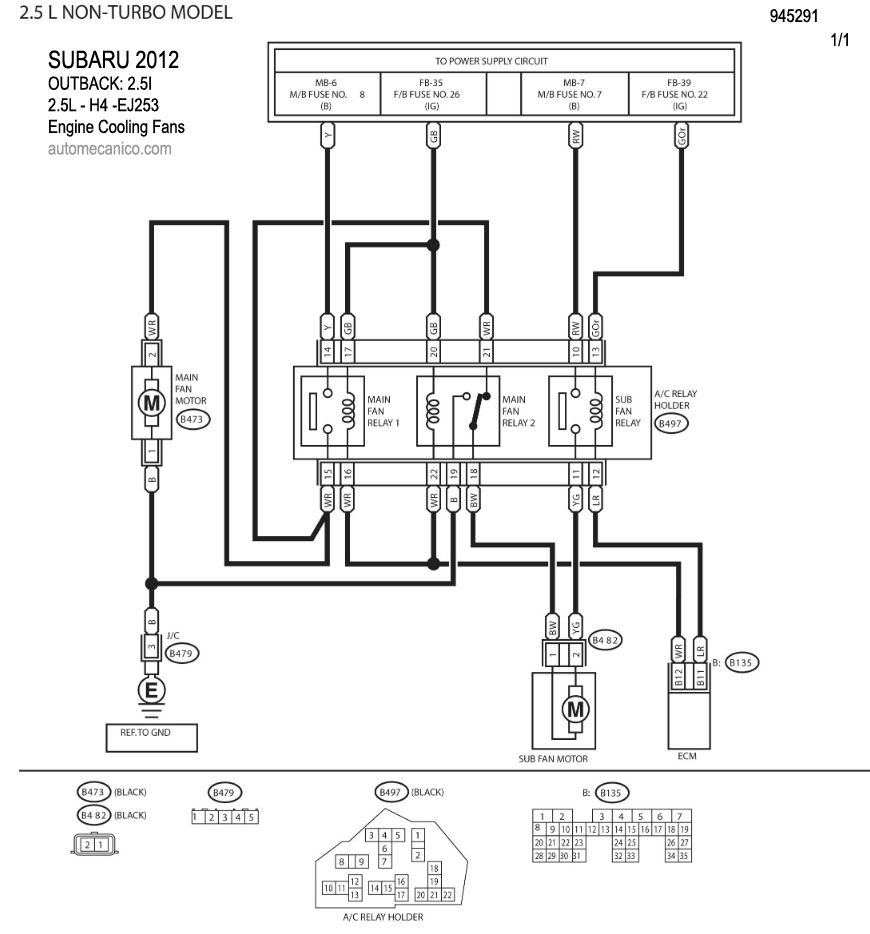

2012 OUTBACK: 2.5I -  2.5L - H4 - 1/1 COOLING FANS SYSTEM

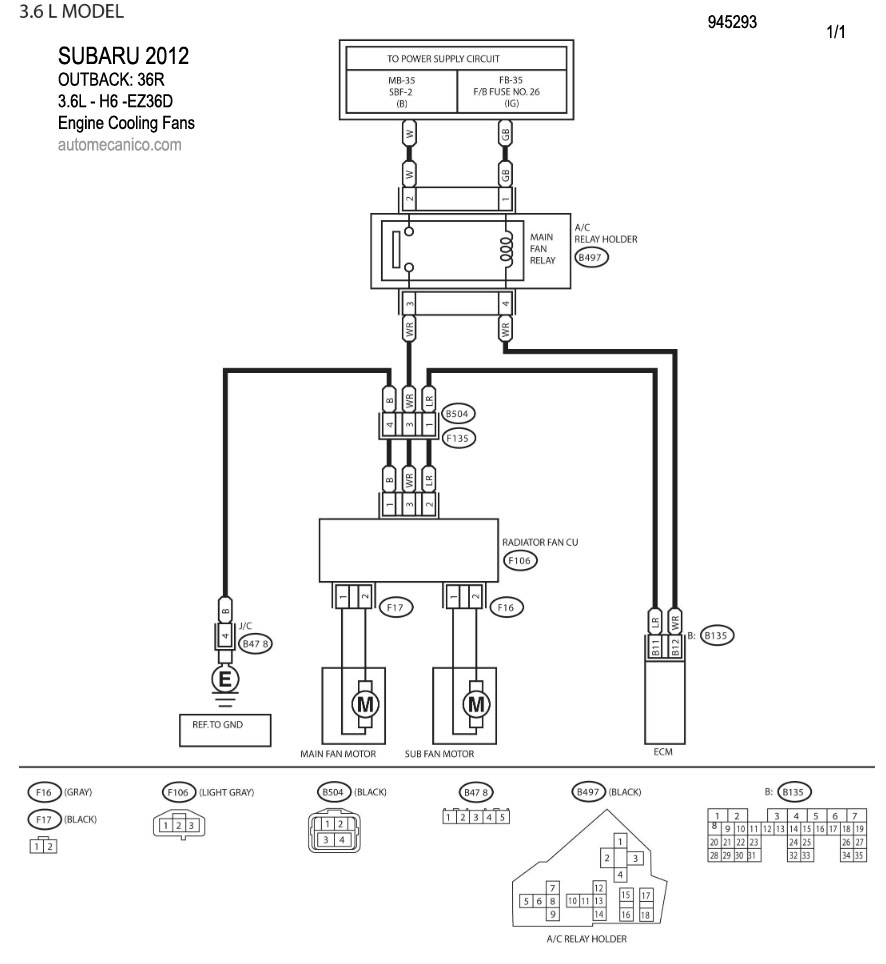

2012 OUTBACK: 3.6R -  3.6L - H6 - 1/1 COOLING FANS SYSTEM

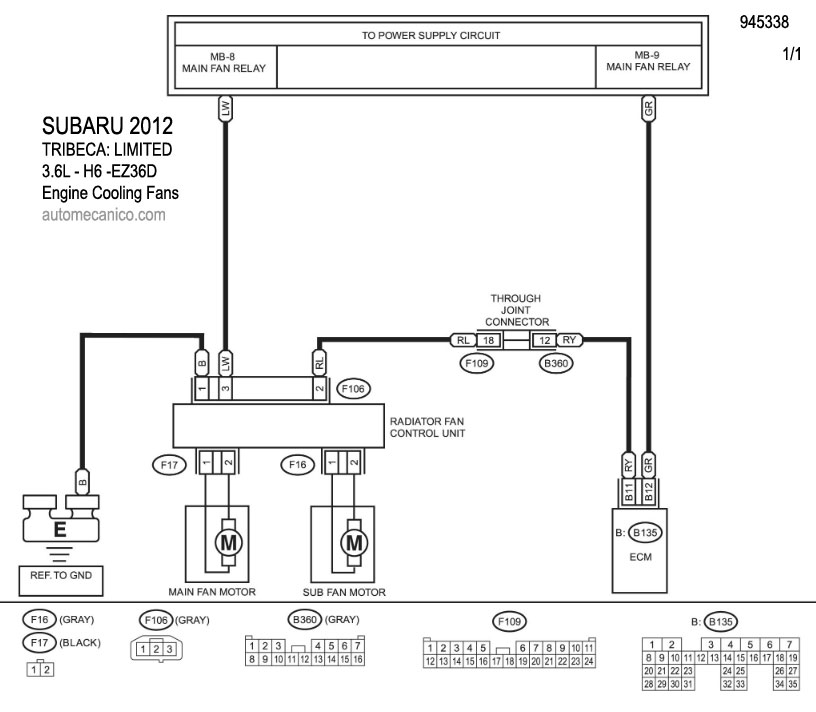

2012 TRIBECA: LIMITED - 3.6L - H6 - 1/1 COOLING FANS SYSTEM
