CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - CHEVROLET - 2012

DIAGRAMAS: CHEVROLET - Cooling Fans system - 2012 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: CHEVROLET 2012 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

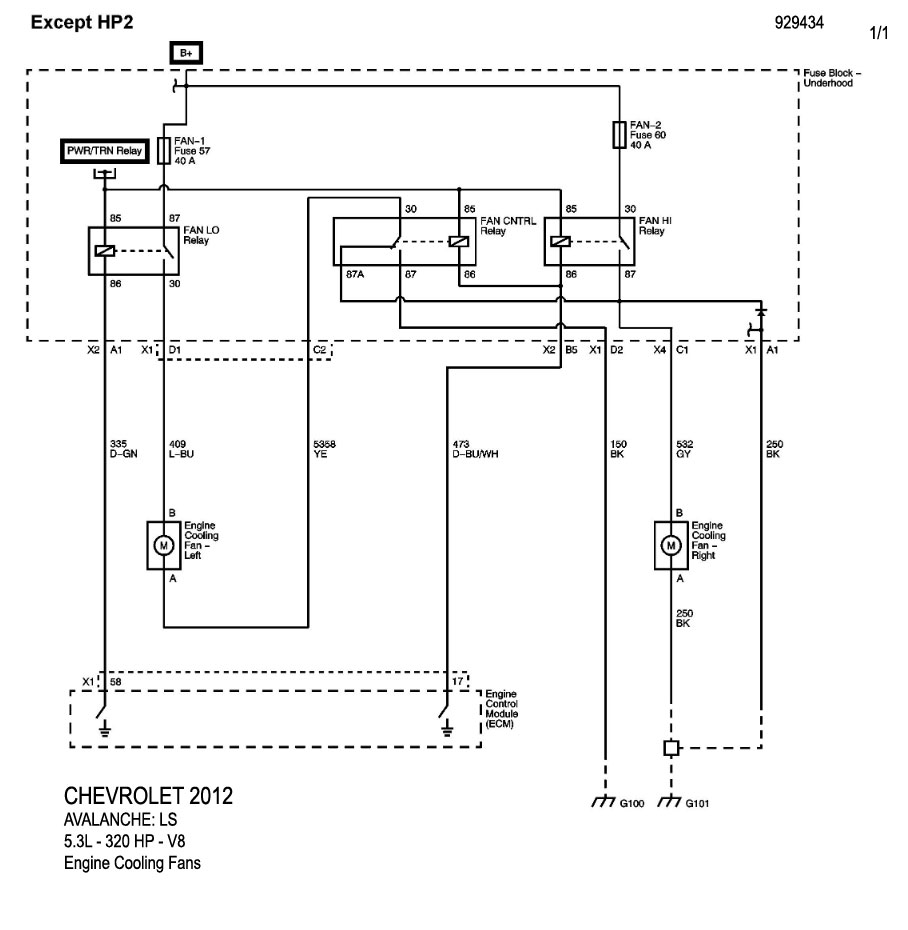

2012 AVALANCHE: LS - 5.3L - V8 COOLING FANS SYSTEM

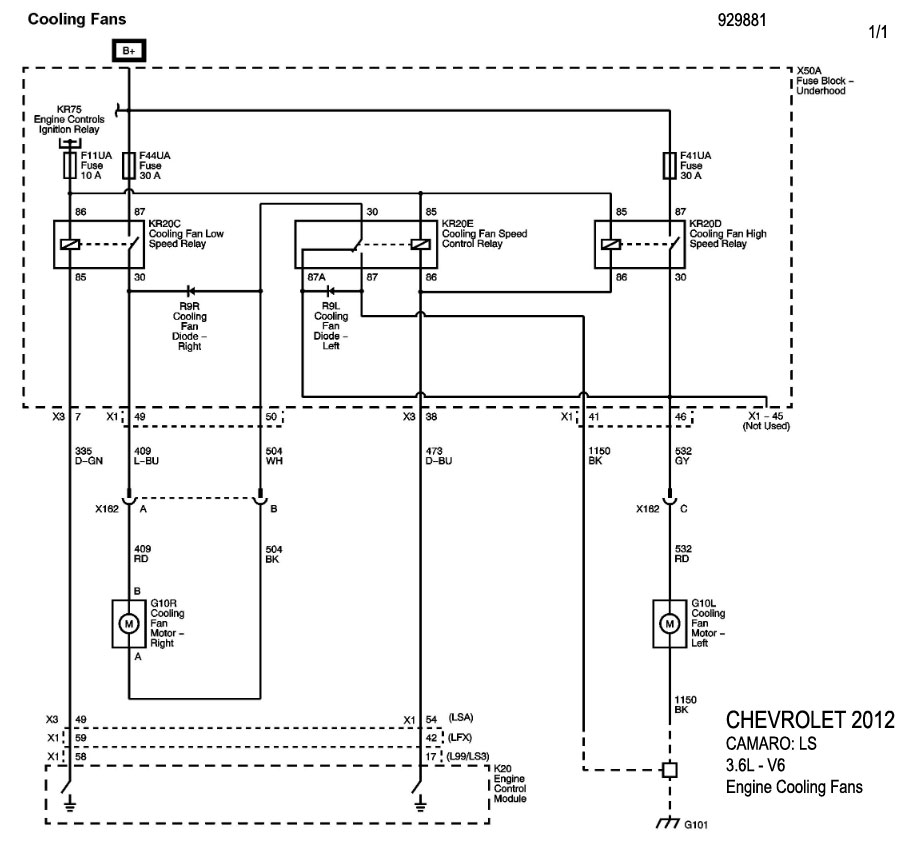

2012 CAMARO: LS - 3.6L - V6 COOLING FANS SYSTEM

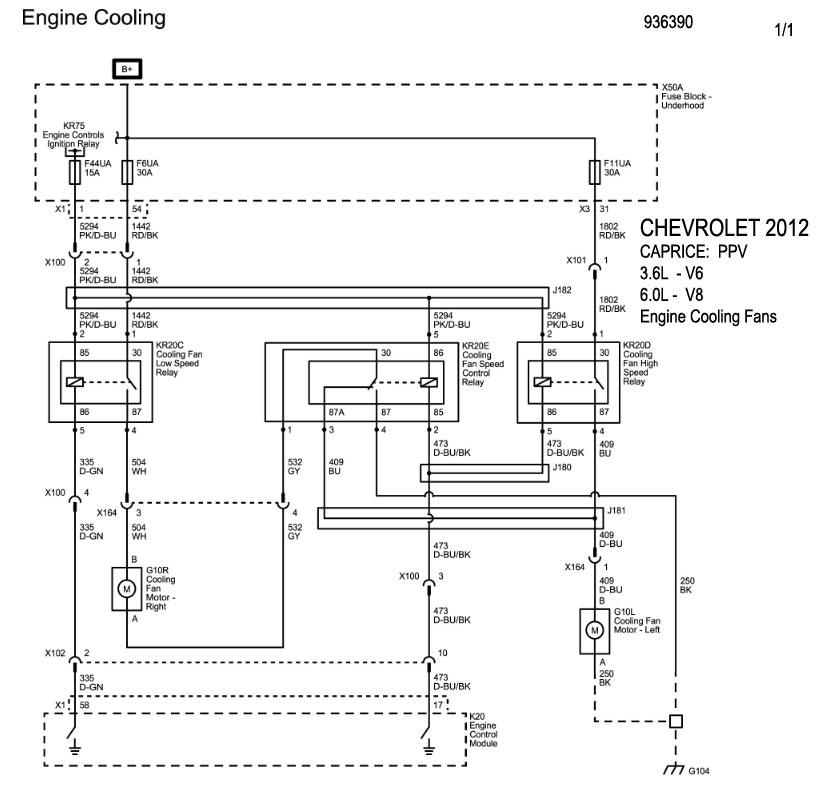

2012 CAPRICE: PPV - 3.6L - V6 COOLING FANS SYSTEM
2012 CAPRICE: PPV - 6.0L - V8 COOLING FANS SYSTEM

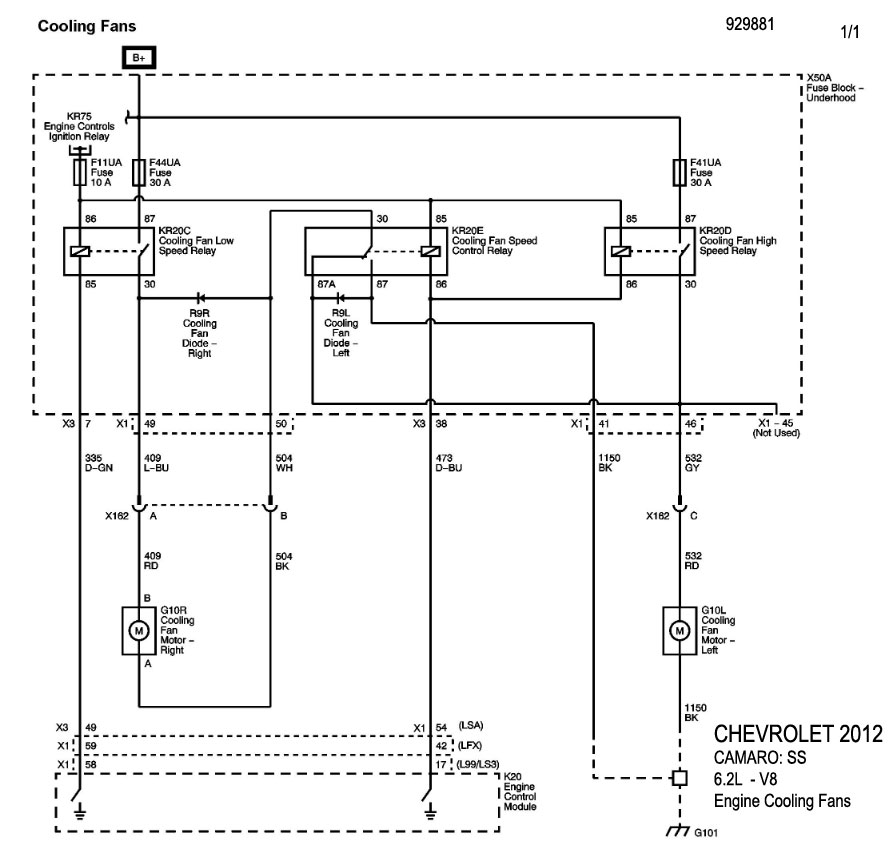

2012 CAMARO: SS - 6.2L - V8 COOLING FANS SYSTEM

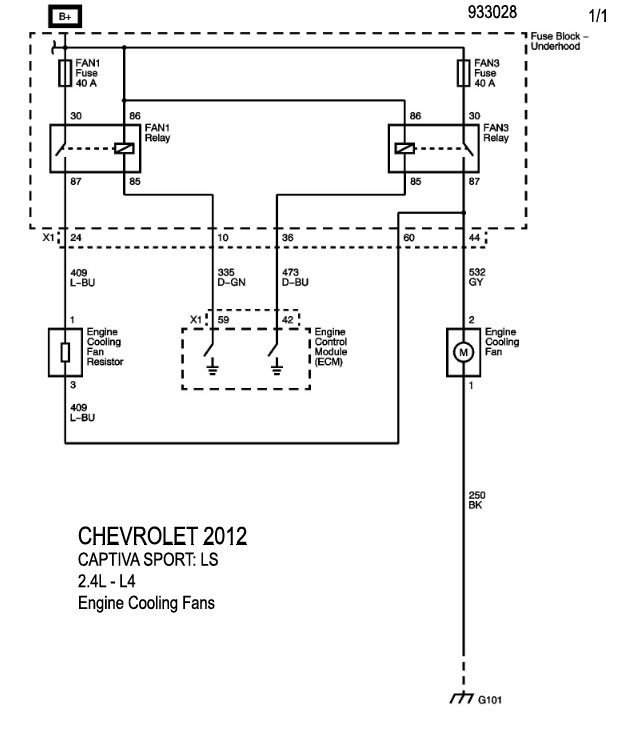

2012 CAPTIVA SPORT: LS - 2.4L - 4 Cil. COOLING FANS SYSTEM

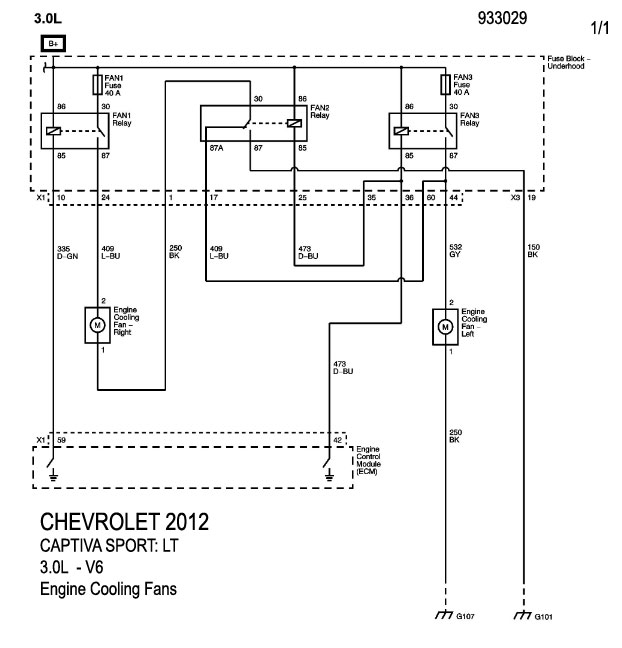

2012 CAPTIVA SPORT: LT - 3.0L - V6 COOLING FANS SYSTEM

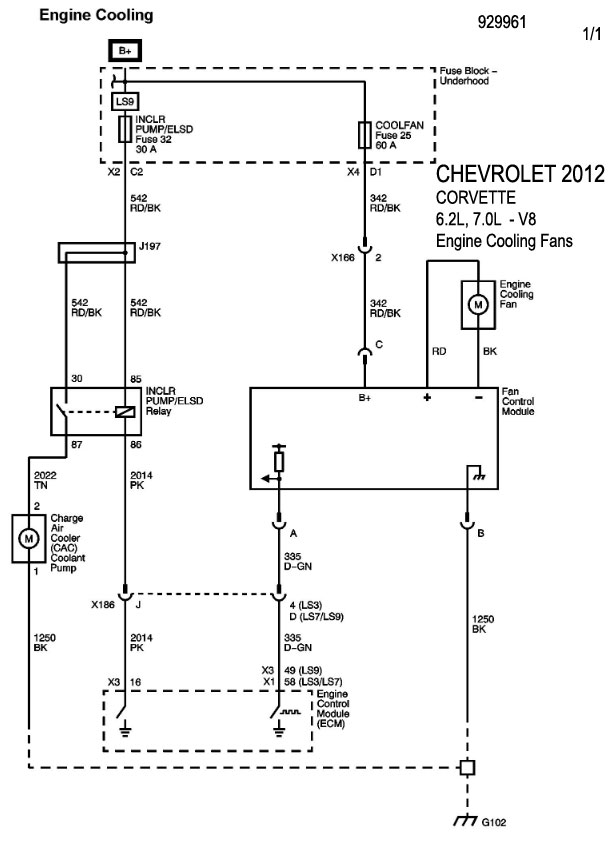

2012 CORVETTE - 6.2L, 7.0L - V8 COOLING FANS SYSTEM

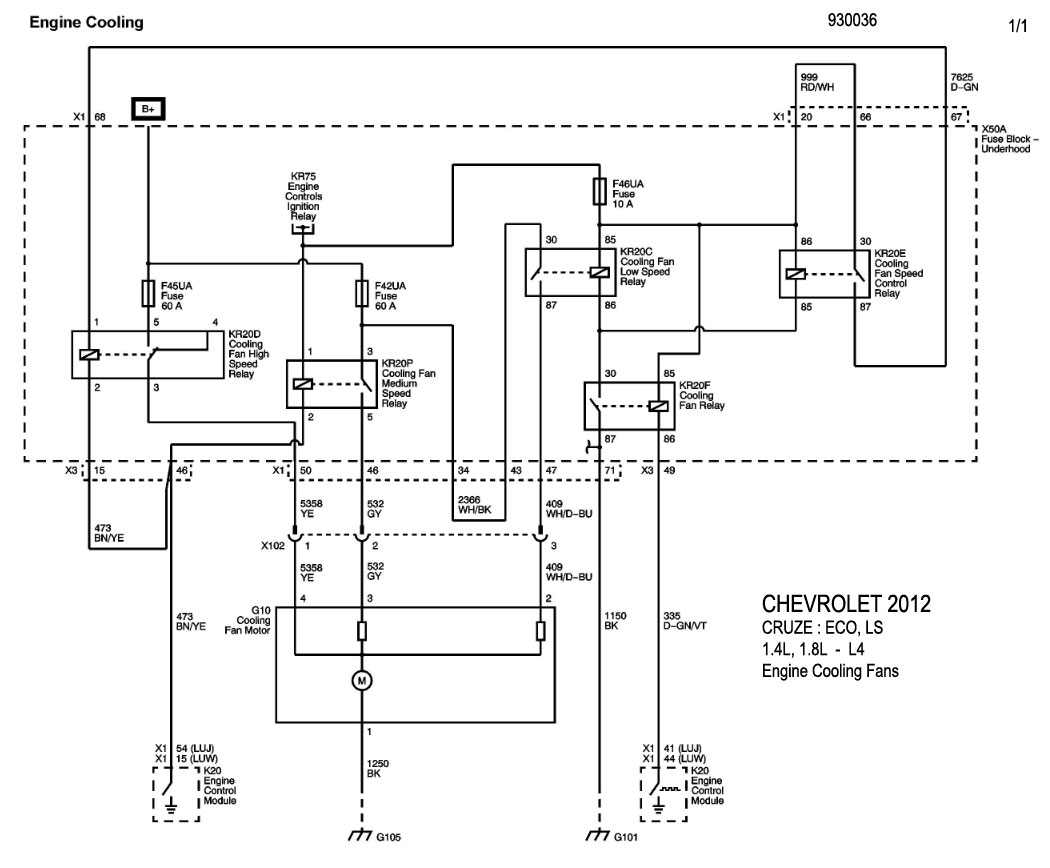

2012 CRUZE: ECO LS - 1.4L, 1.8L - 4 Cil. COOLING FANS SYSTEM

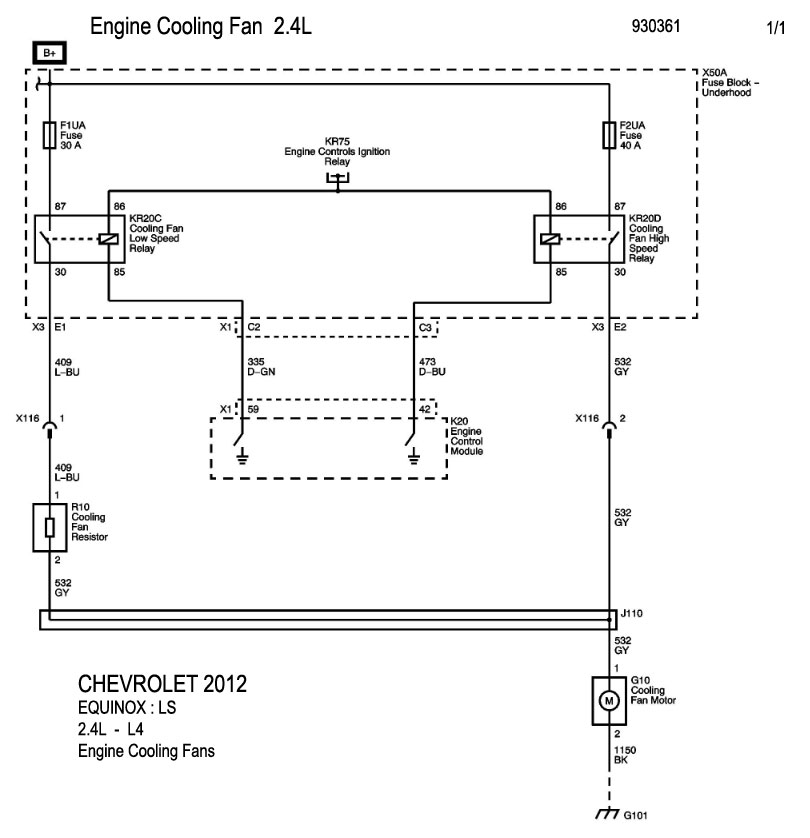

2012 EQUINOX: LS - 2.4L - 4 Cil. COOLING FANS SYSTEM

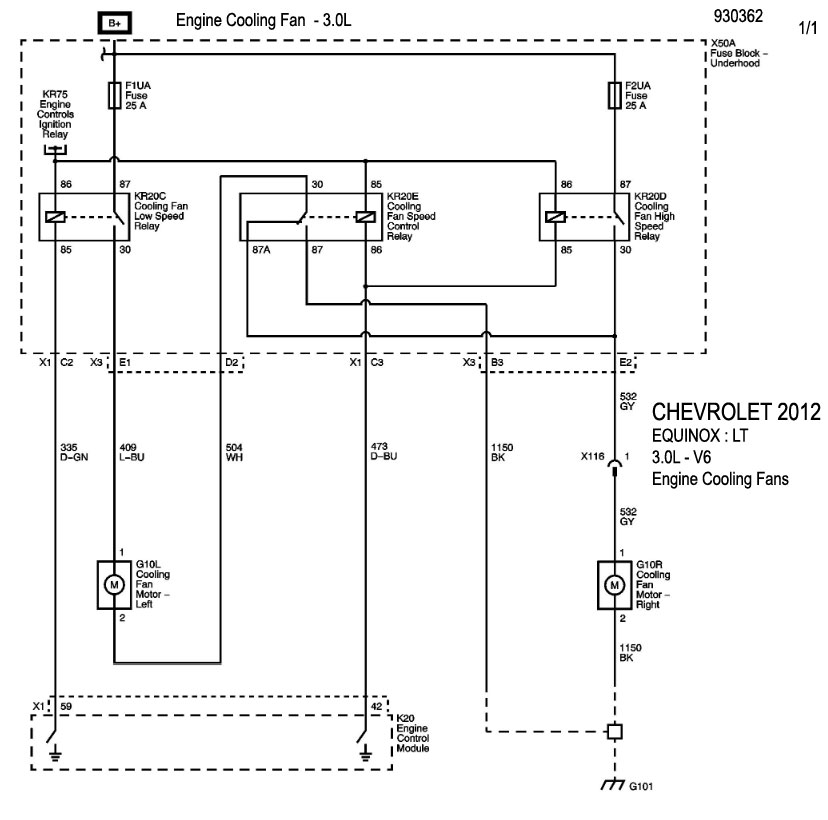

2012 EQUINOX: LT - 3.0L - V6 COOLING FANS SYSTEM

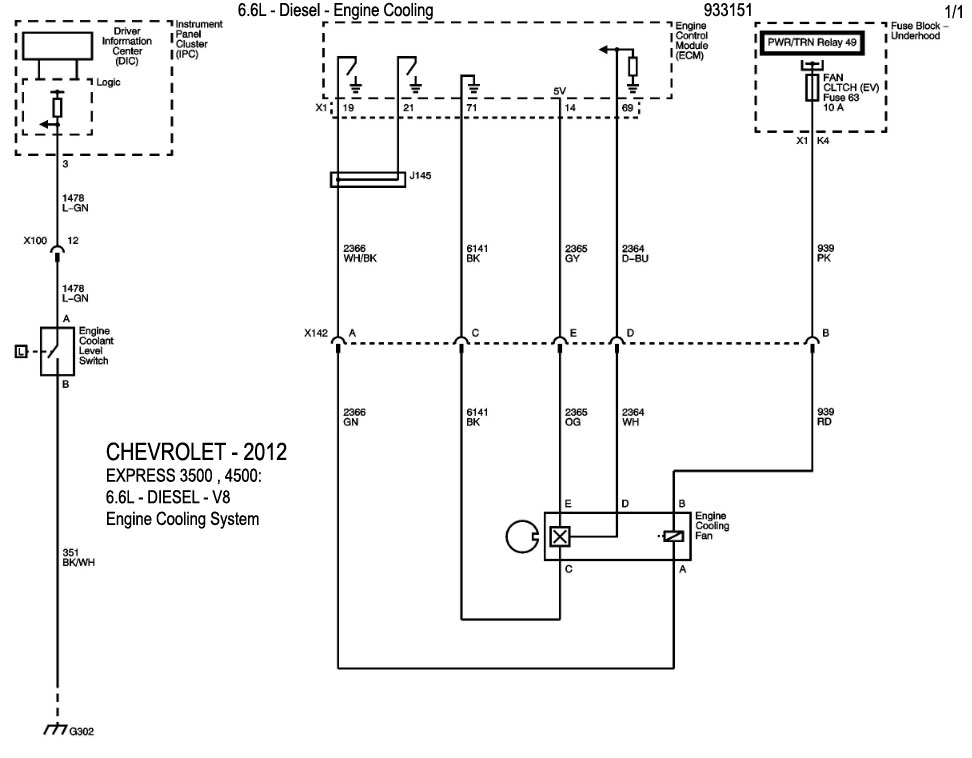

2012 EXPRESS 3500, 4500 - 6.6L DIESEL COOLING FANS SYSTEM

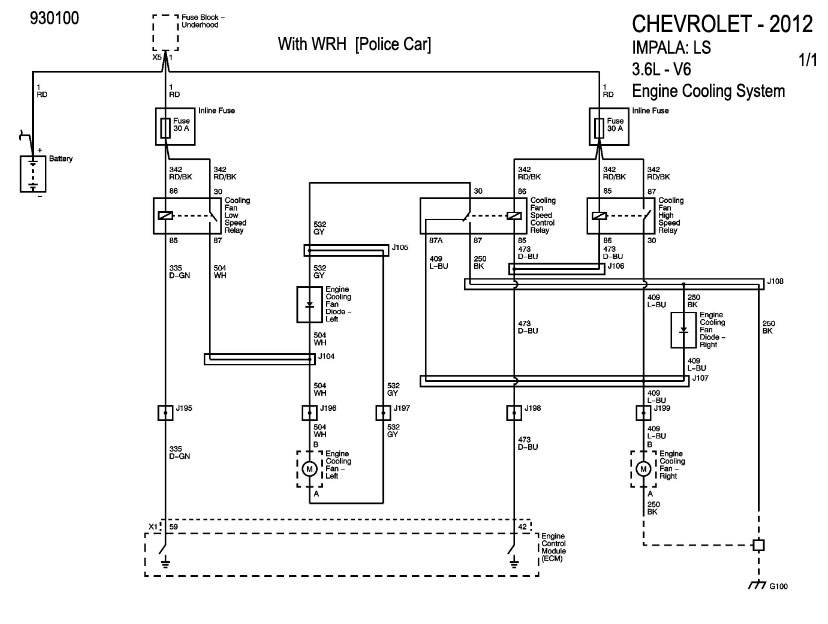

2012 MPALA: LS - 3.6L - V6 - 1/2 COOLING FANS SYSTEM

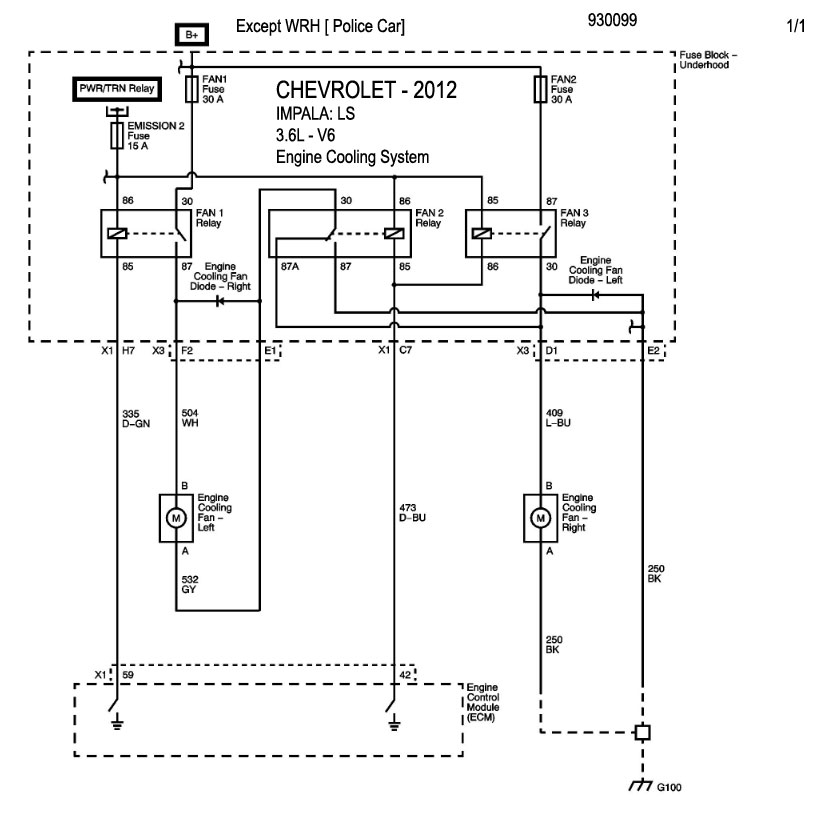

2012 IMPALA: LS - 3.6L - V6 - 2/2 COOLING FANS SYSTEM

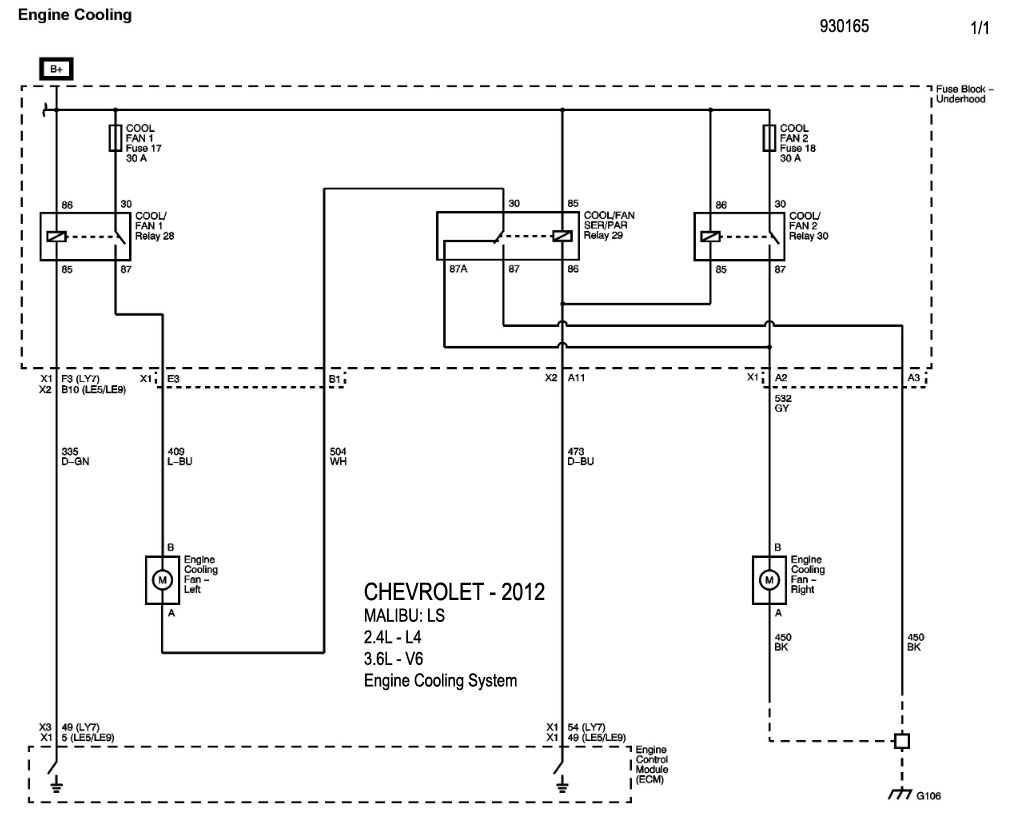

2012 MALIBU: LS - 2.4L - 4 Cil. COOLING FANS SYSTEM
2012 MALIBU: LS - 3.6L - V6 COOLING FANS SYSTEM
2012 SILVERADO 1500: LS - 4.8L - V8 COOLING FANS SYSTEM

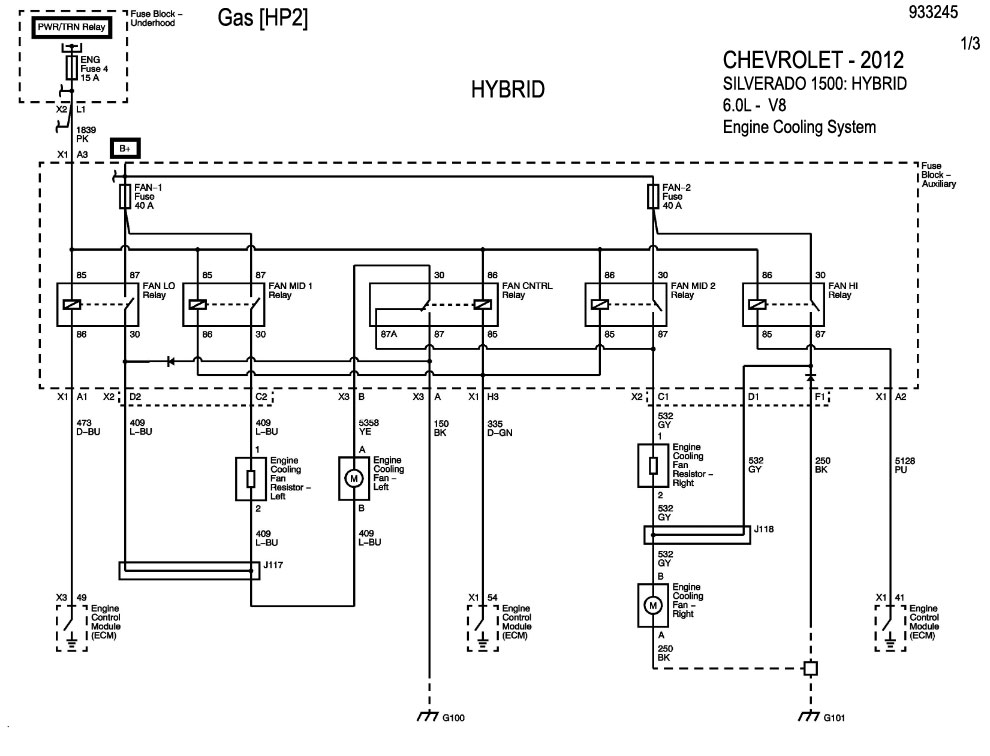

2012 SILVERADO 1500: HYBRID - 6.0L - V8 - 1/3 COOLING FANS SYSTEM

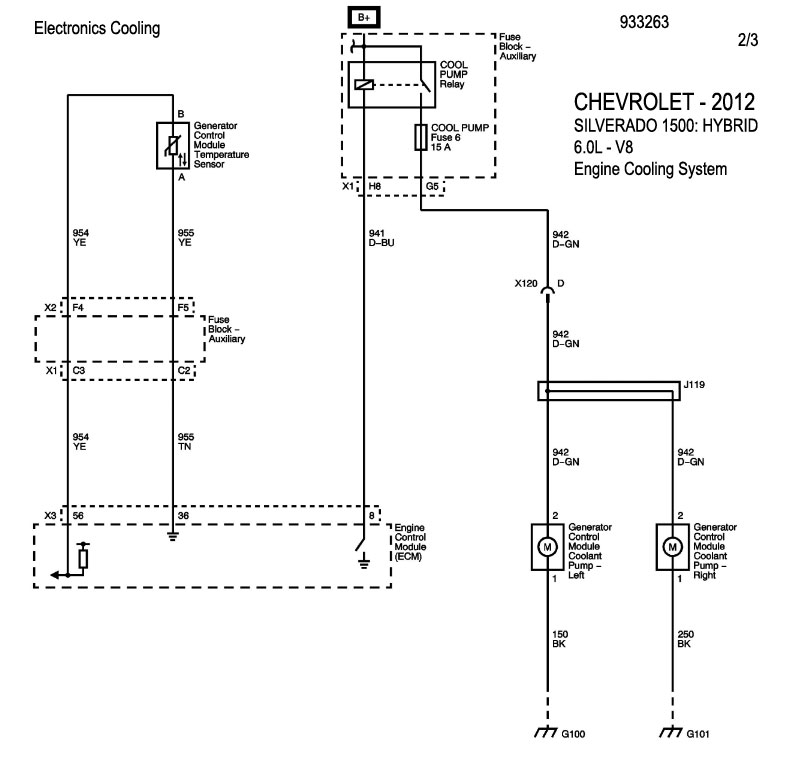

2012 SILVERADO 1500: HYBRID - 6.0L - V8 - 2/3 COOLING FANS SYSTEM

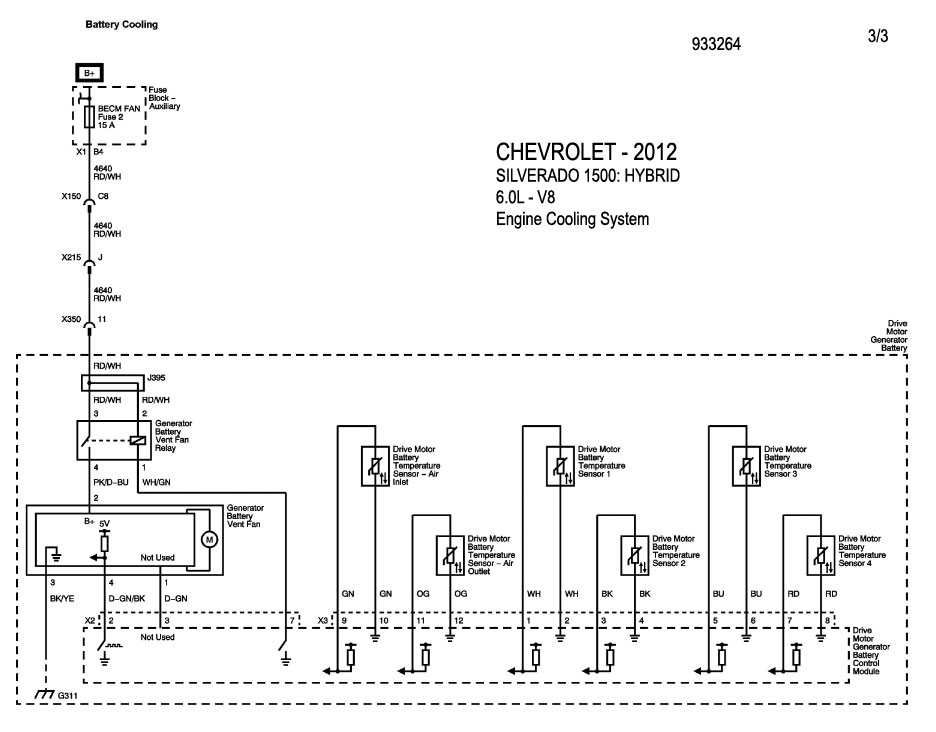

2012 SILVERADO 1500: HYBRID - 6.0L - V8 - 3/3 COOLING FANS SYSTEM

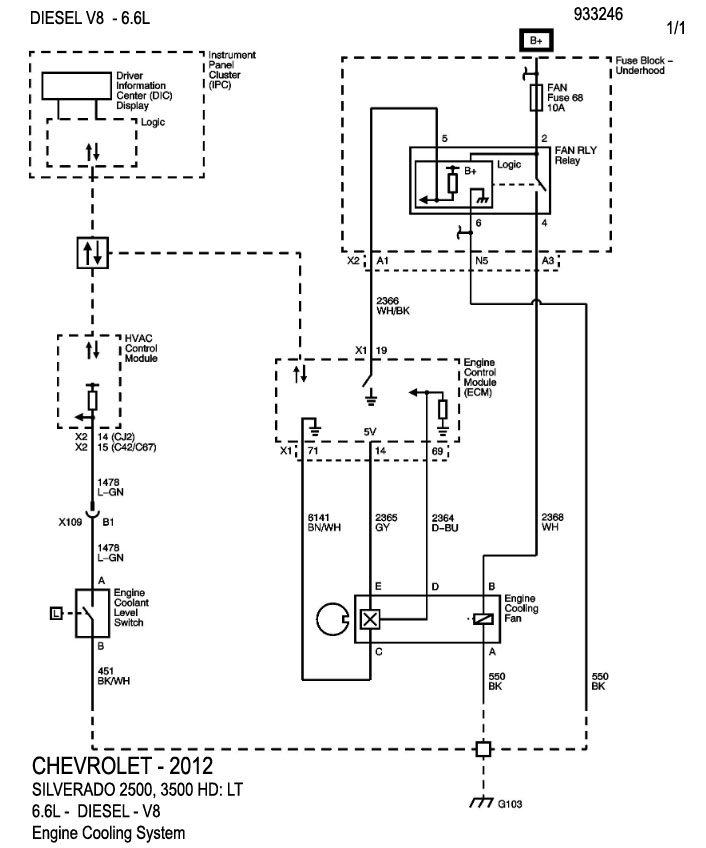

2012 SILVERADO 2500, 3500 - DIESEL - 6.6L - V8 COOLING FANS SYSTEM

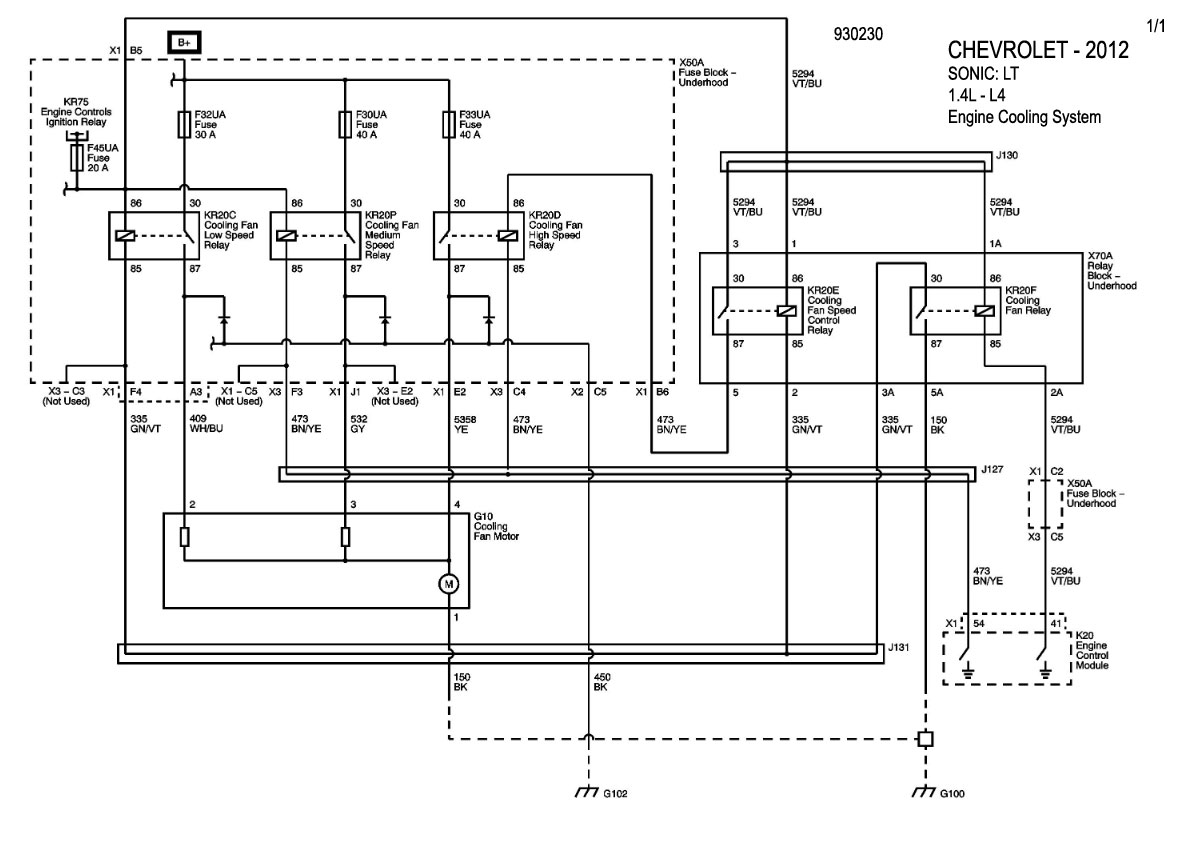

2012 SONIC: LT - 1.4L - 4 Cil. COOLING FANS SYSTEM
2012 SONIC: LS - 1.8L - 4 Cil. COOLING FANS SYSTEM

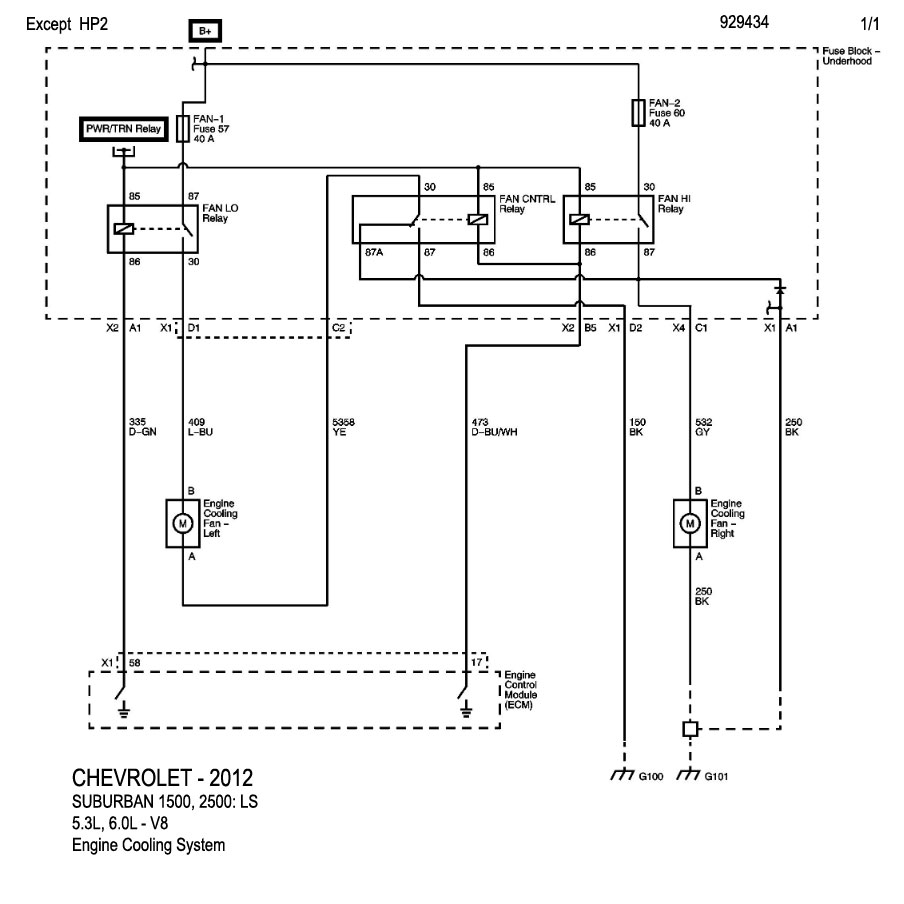

2012 SUBURBAN 1500 : LS - 5.3L - V8 COOLING FANS SYSTEM
2012 SUBURBAN 2500 : LS - 6.0L - V8 COOLING FANS SYSTEM

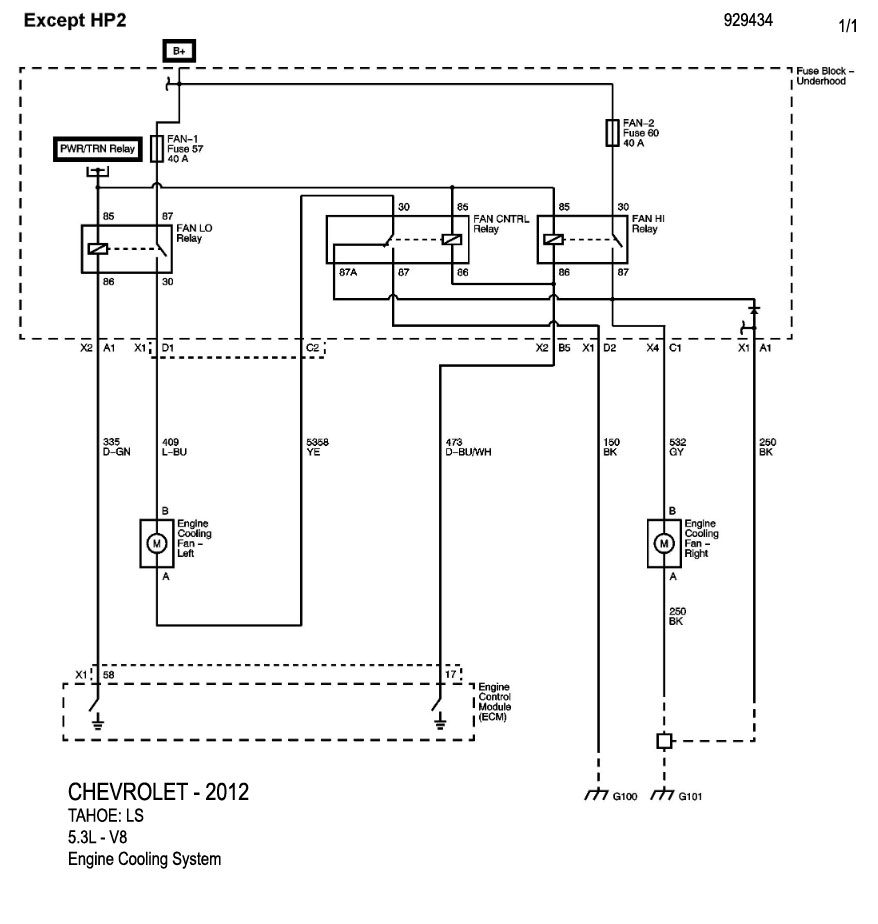

2012 TAHOE: LS - 5.3L - V8 COOLING FANS SYSTEM
2012 TAHOE : HYBRID - 6.0L - V8 COOLING FANS SYSTEM

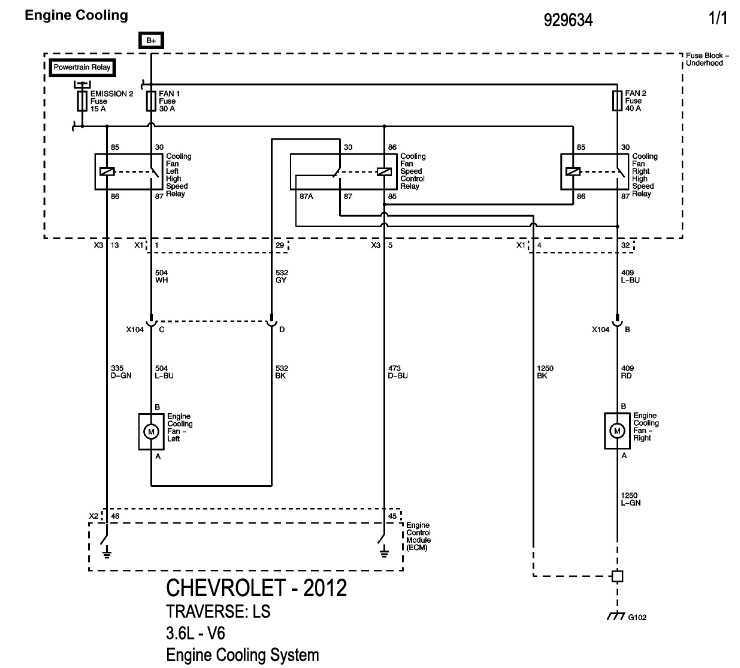

2012 TRAVERSE: LS - 3.6L - V6 COOLING FANS SYSTEM

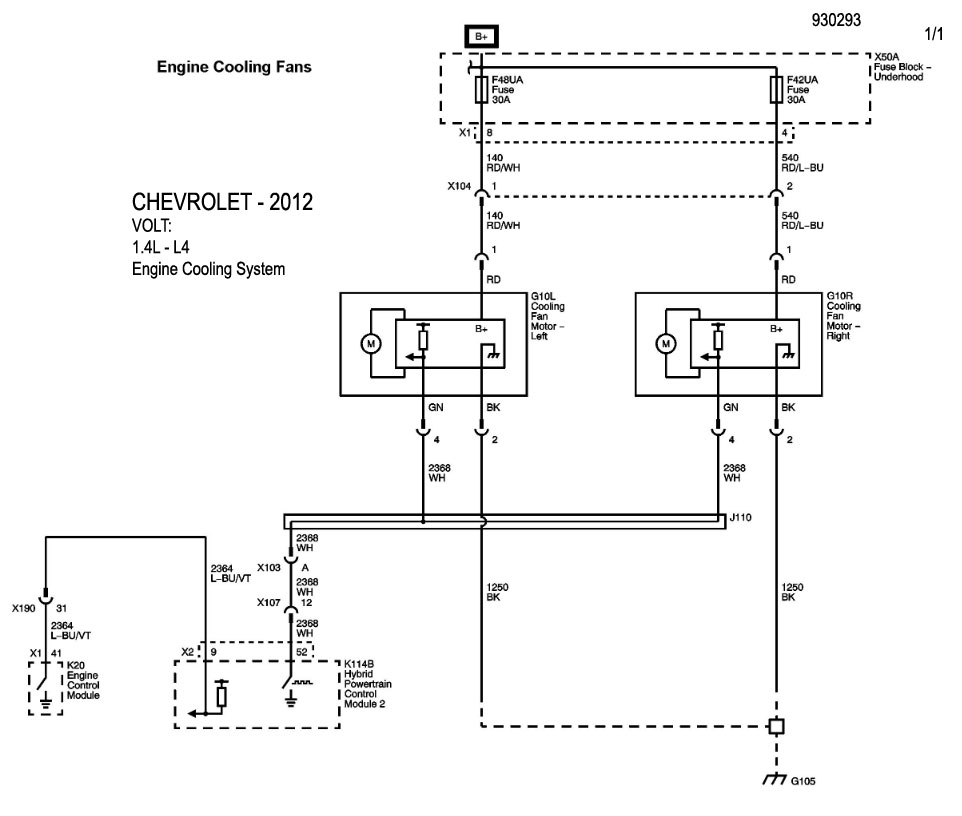

2012 VOLT: 1.4L - 4 Cil. COOLING FANS SYSTEM
