CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - HONDA - 2001

DIAGRAMAS: HONDA - Cooling Fans system - 2001 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: HONDA 2001 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico
2001 ACCORD 2.3L 4 CIL. COOLING FANS SYSTEM

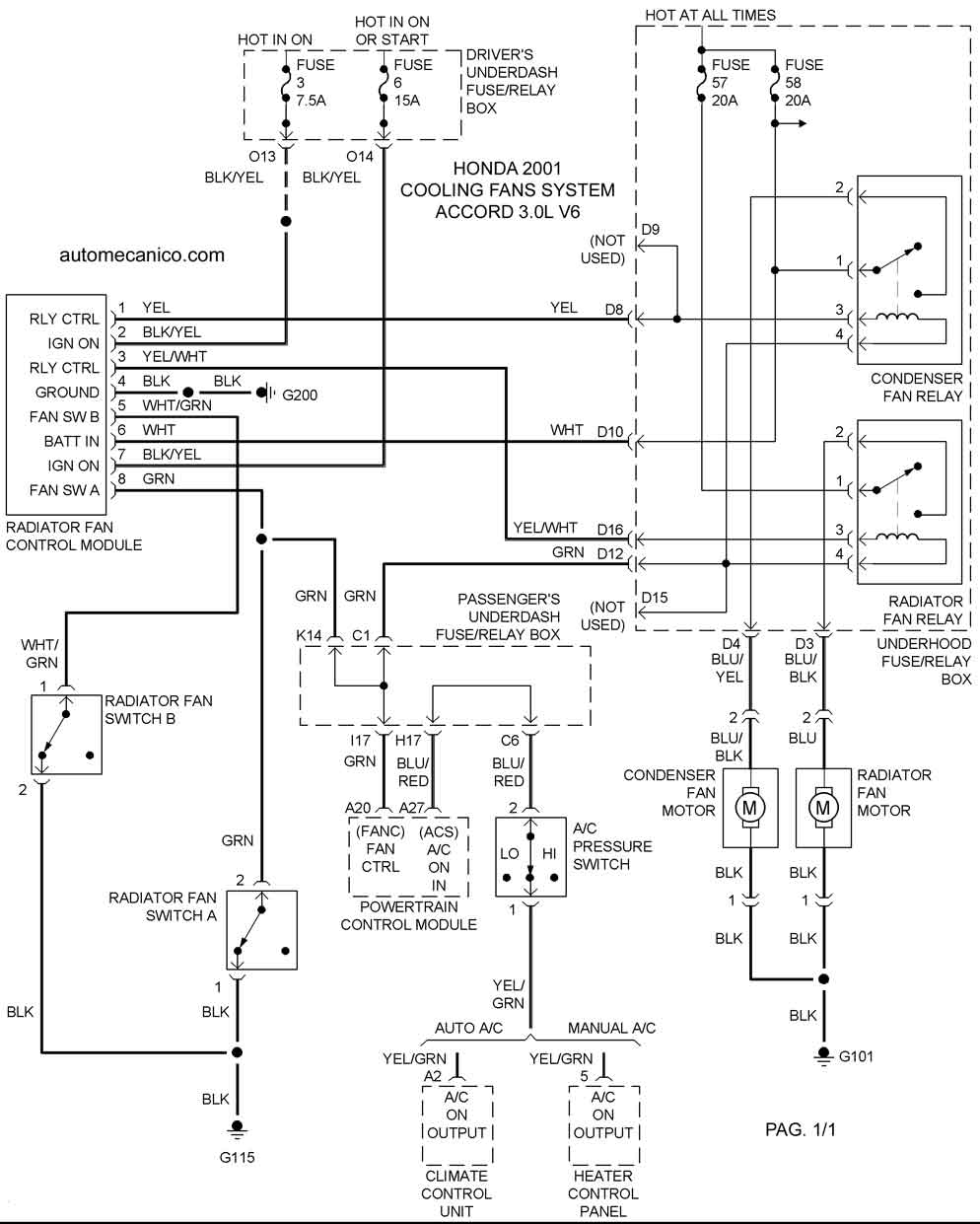

2001 ACCORD 3.0L V6 CIL. COOLING FANS SYSTEM

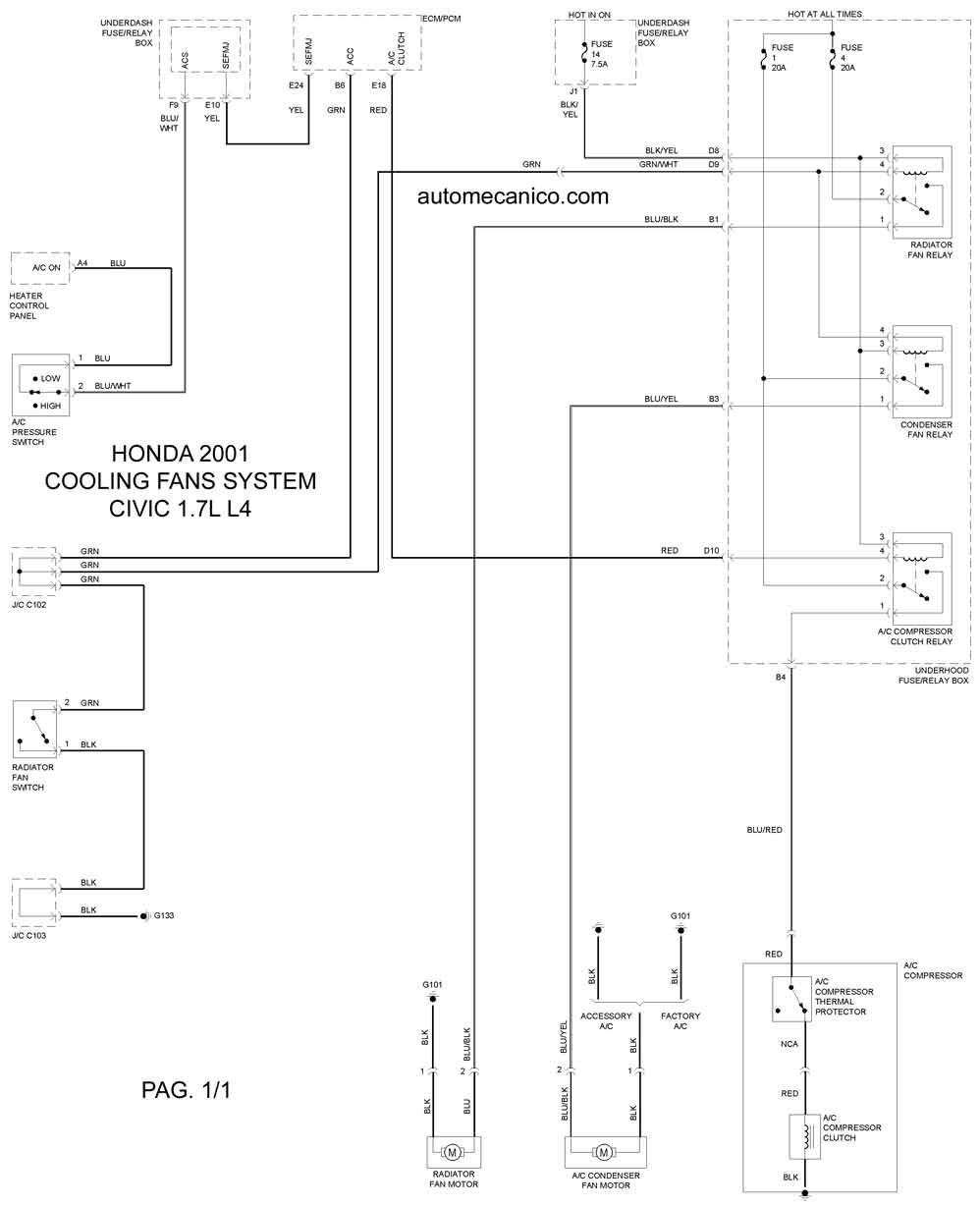

2001 CIVIC 1.7L 4 CIL. COOLING FANS SYSTEM
2001 CR-V 2.0L 4 CIL. COOLING FANS SYSTEM

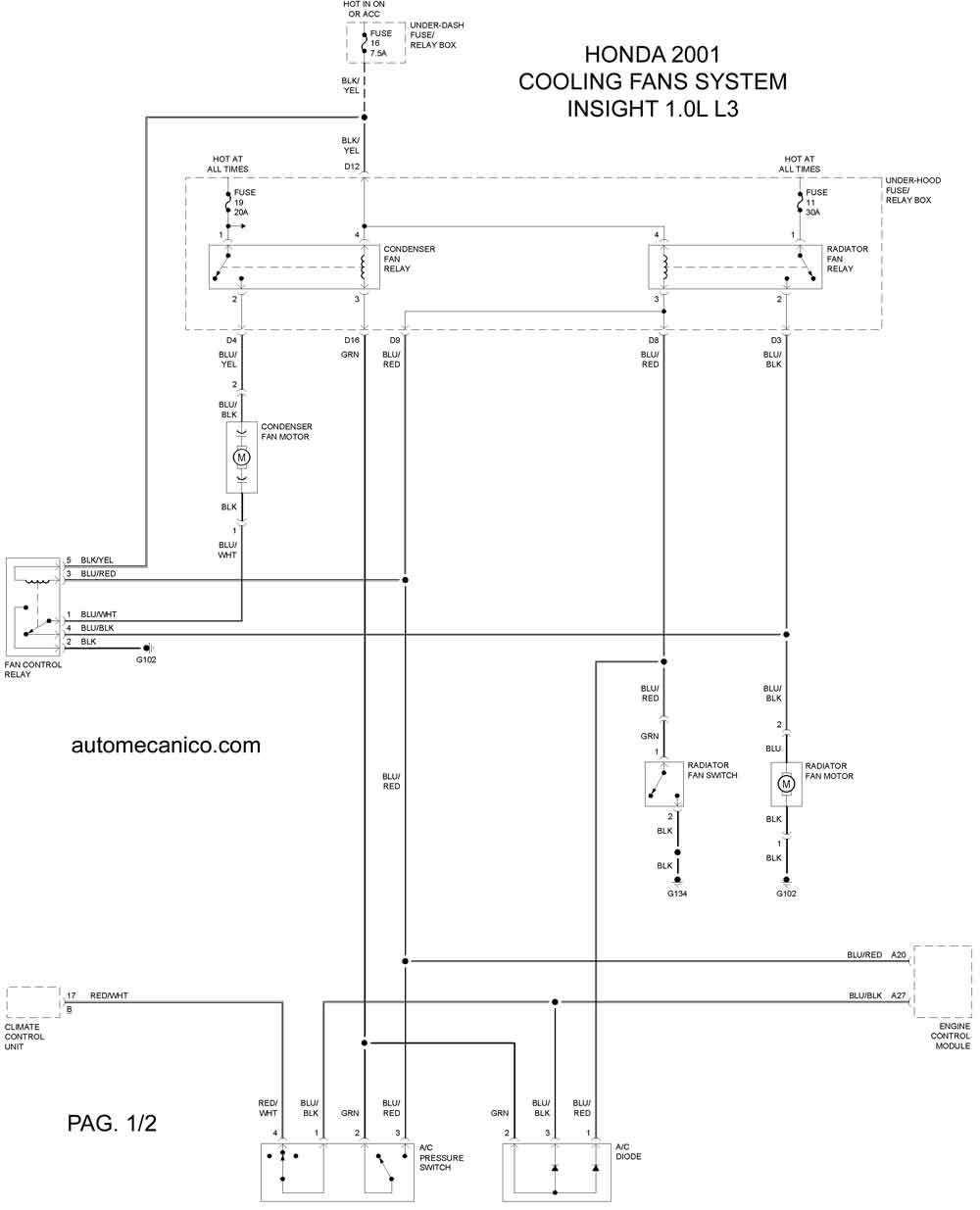

2001 INSIGHT 1.0L 3 CIL 1/2 COOLING FANS SYSTEM

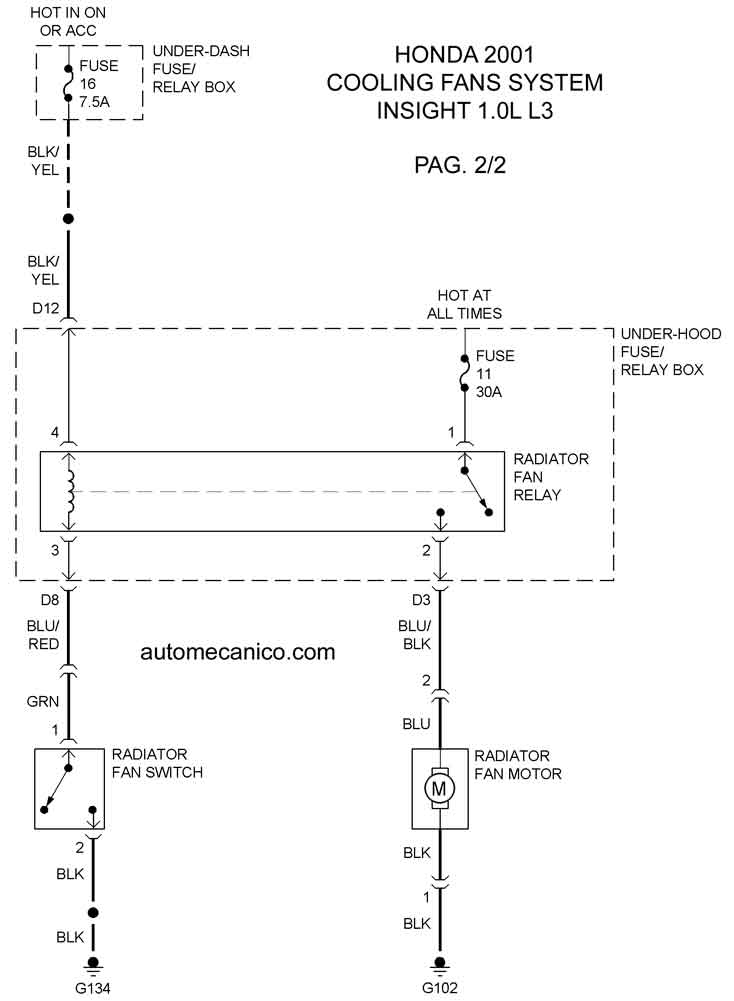

2001 INSIGHT 1.0L 3 CIL 2/2 COOLING FANS SYSTEM

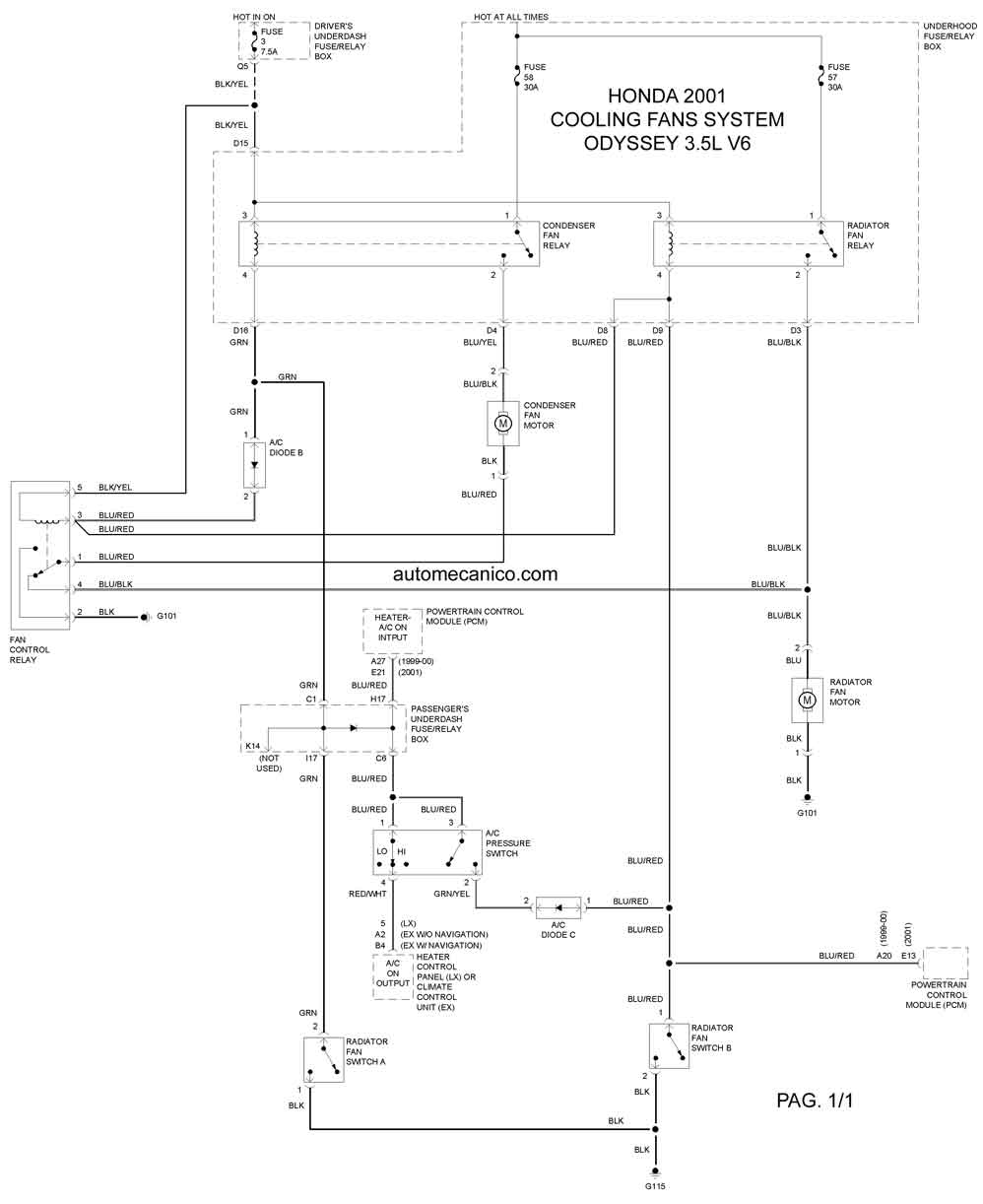

2001 ODYSSEY 3.5L V6 CIL. COOLING FANS SYSTEM

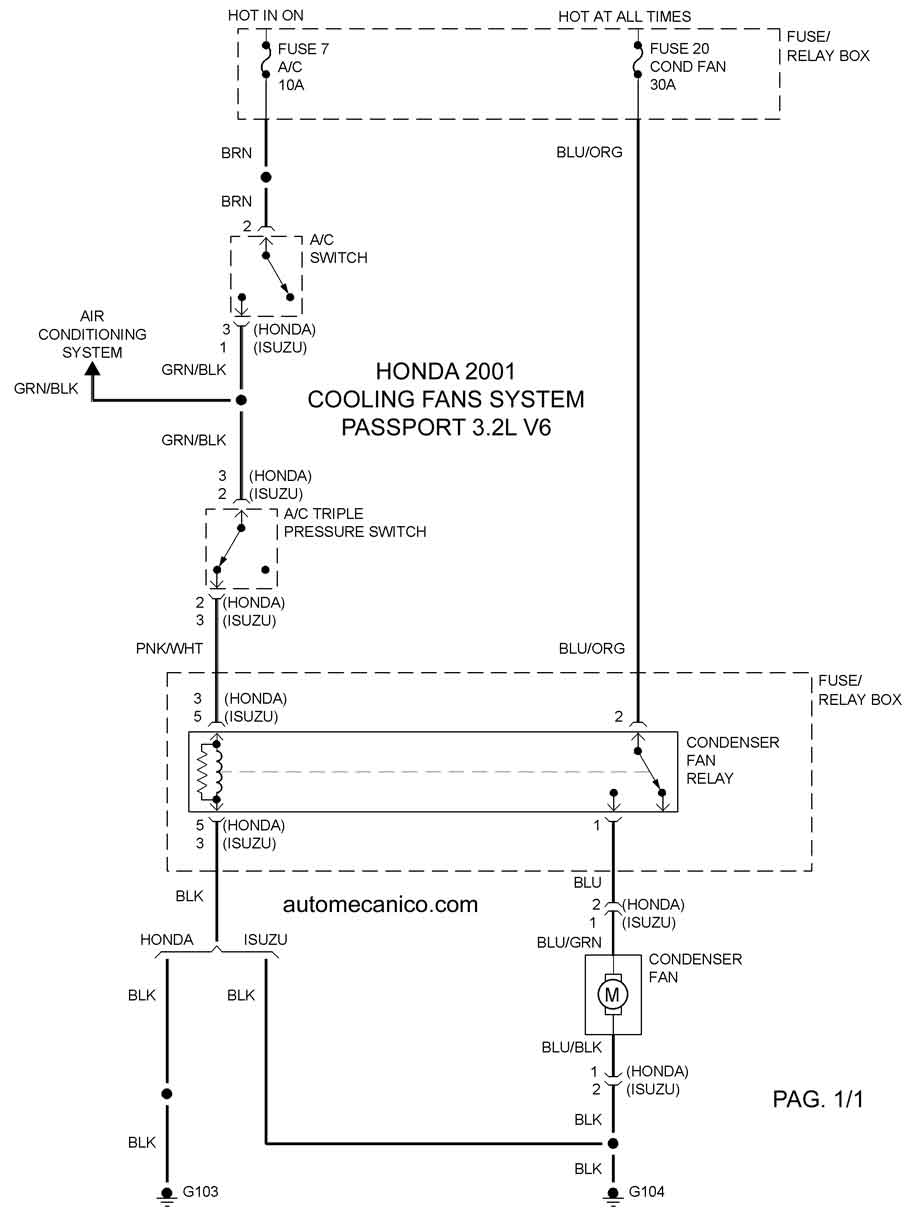

2001 PASSPORT 3.2L V6 CIL. COOLING FANS SYSTEM

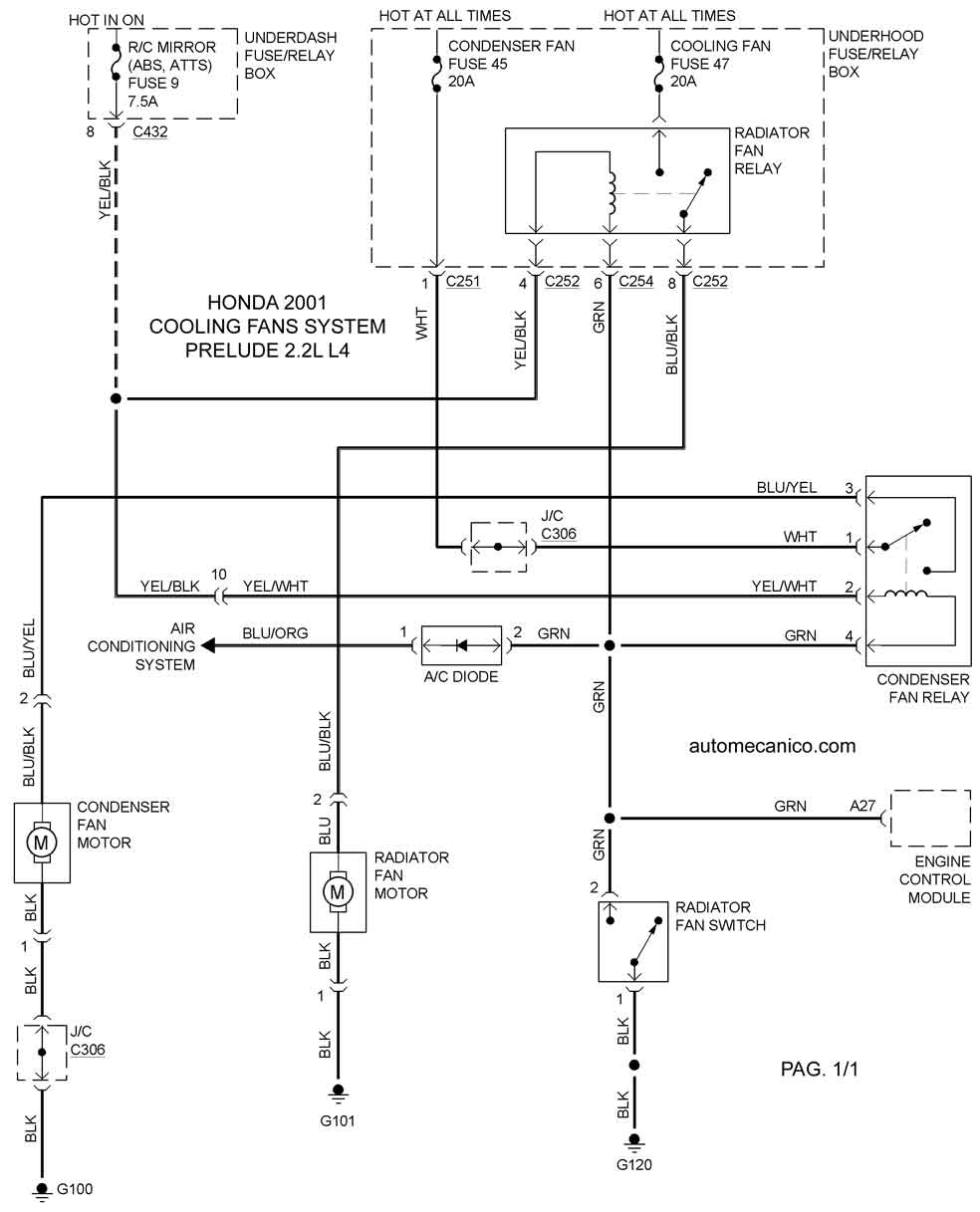

2001 PRELUDE 2.2L 4 CIL. COOLING FANS SYSTEM

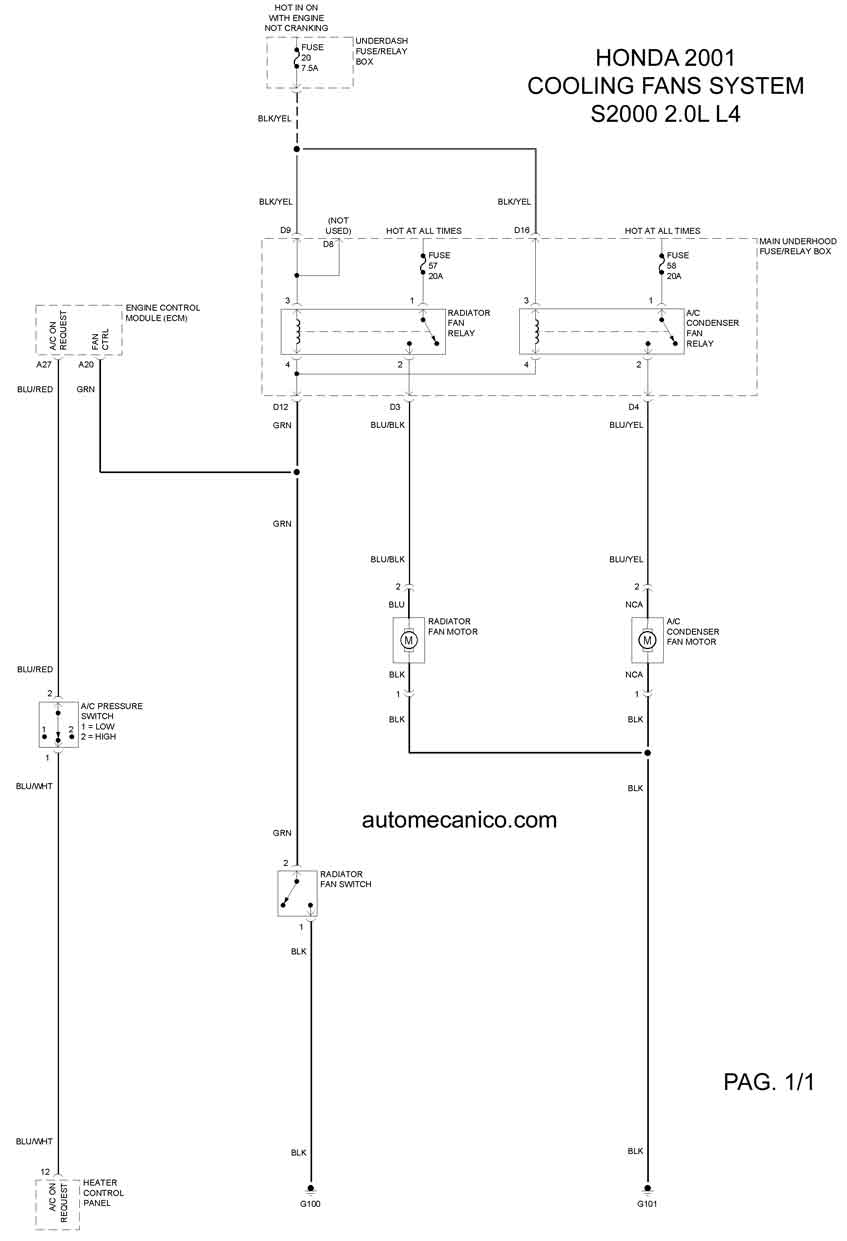

2001 S2000 2.0L 4 CIL COOLING FANS SYSTEM
