| CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - DODGE 2007 |
DIAGRAMAS: DODGE - Cooling Fans system - 2007 - Mecanica Automotriz - |
|
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: DODGE 2007 - |
| YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |
| 2007 | CALIBER 1.8L L4 Cil. | COOLING FANS SYSTEM |

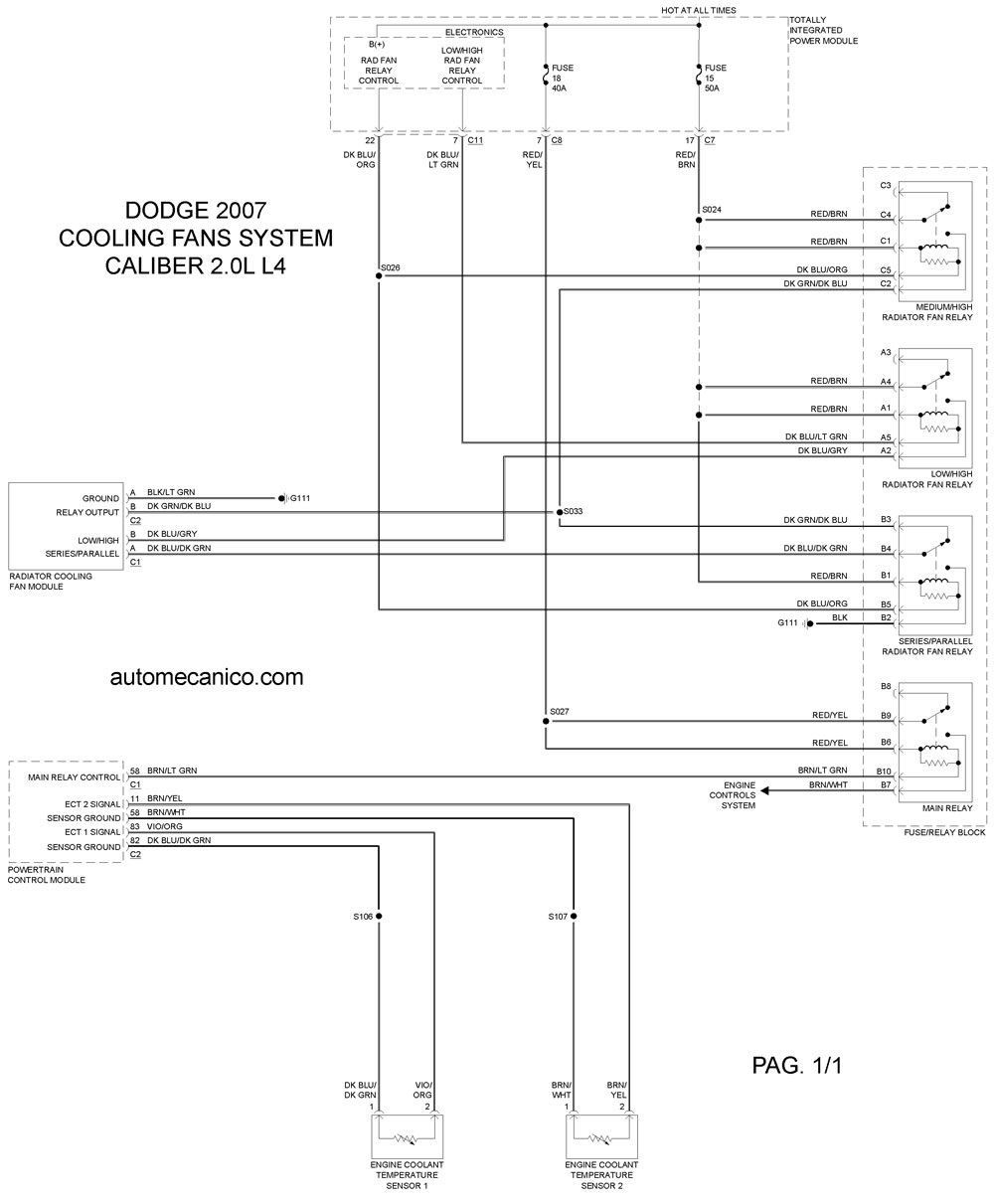

| 2007 | CALIBER 2.0L L4 Cil. | COOLING FANS SYSTEM |
| 2007 | CALIBER 2.4L L4 Cil. | COOLING FANS SYSTEM |

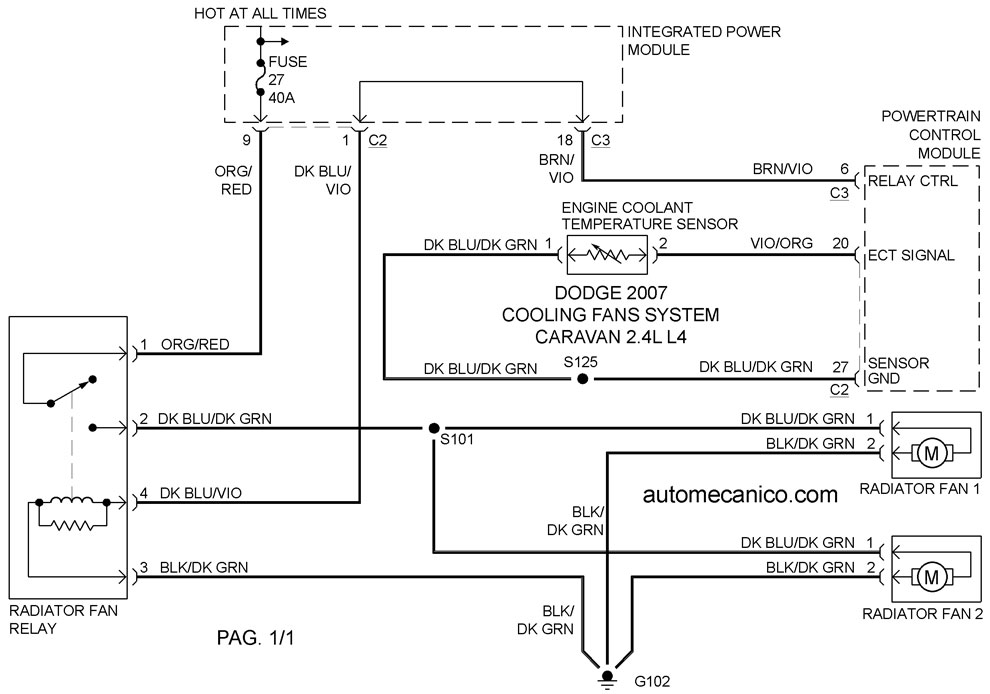

| 2007 | CARAVAN 2.4L 4 Cil. | COOLING FANS SYSTEM |
| 2007 | CARAVAN 3.3L V6 Cil. | COOLING FANS SYSTEM |

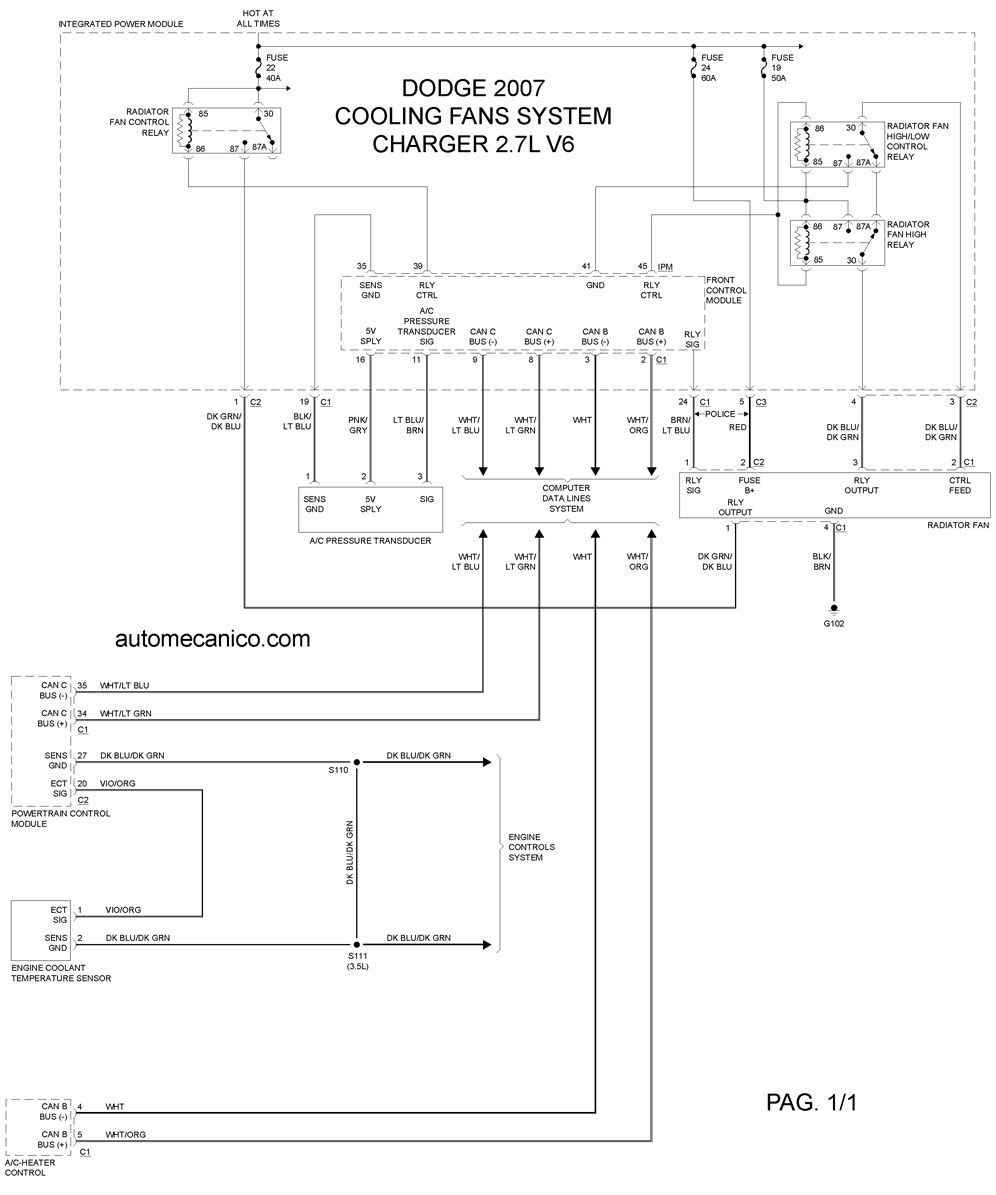

| 2007 | CHARGER 2.7L V6 Cil. | COOLING FANS SYSTEM |

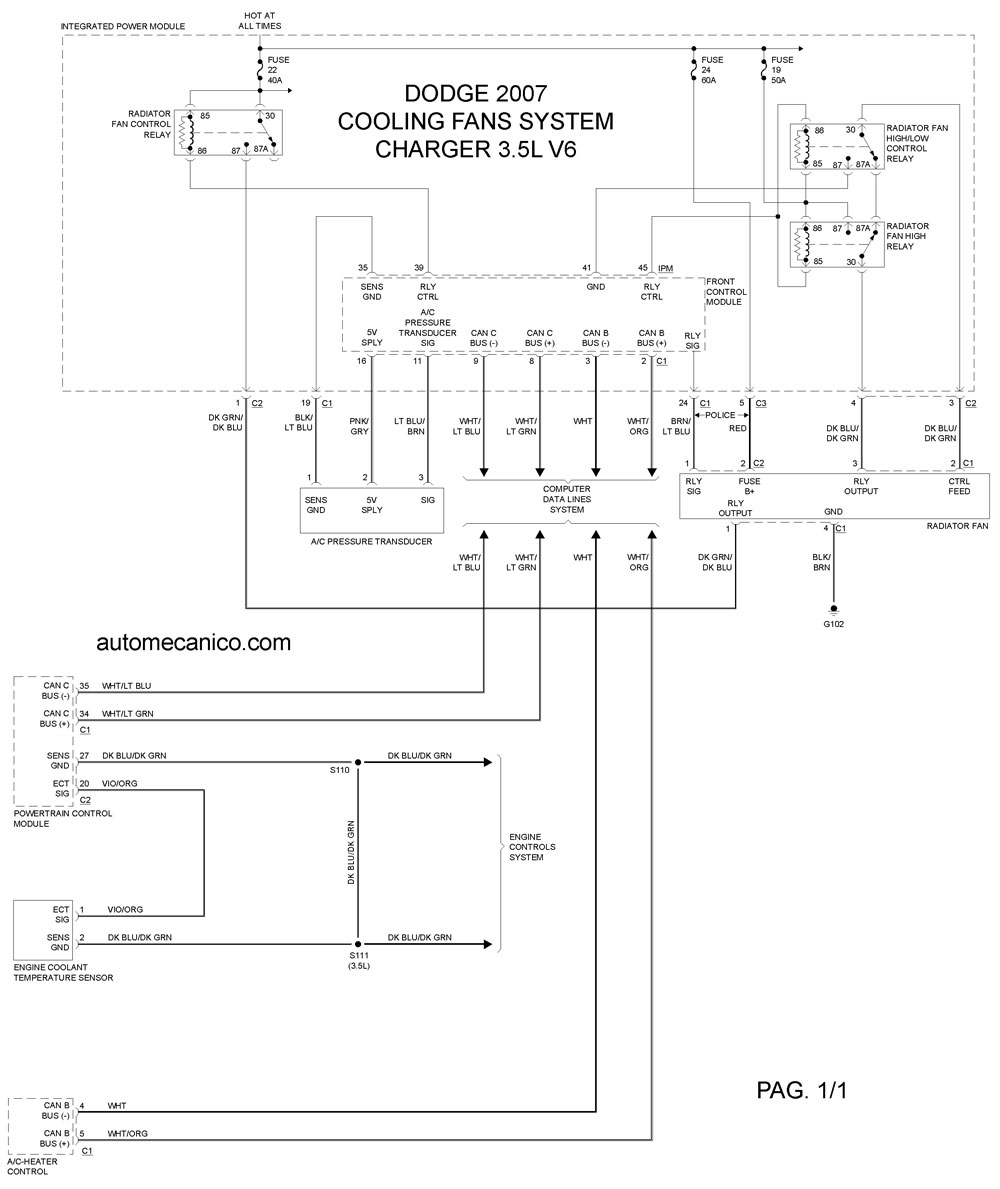

| 2007 | CHARGER 3.5L V6 Cil. | COOLING FANS SYSTEM |
| 2007 | CHARGER 5.7L V8 Cil. | COOLING FANS SYSTEM |

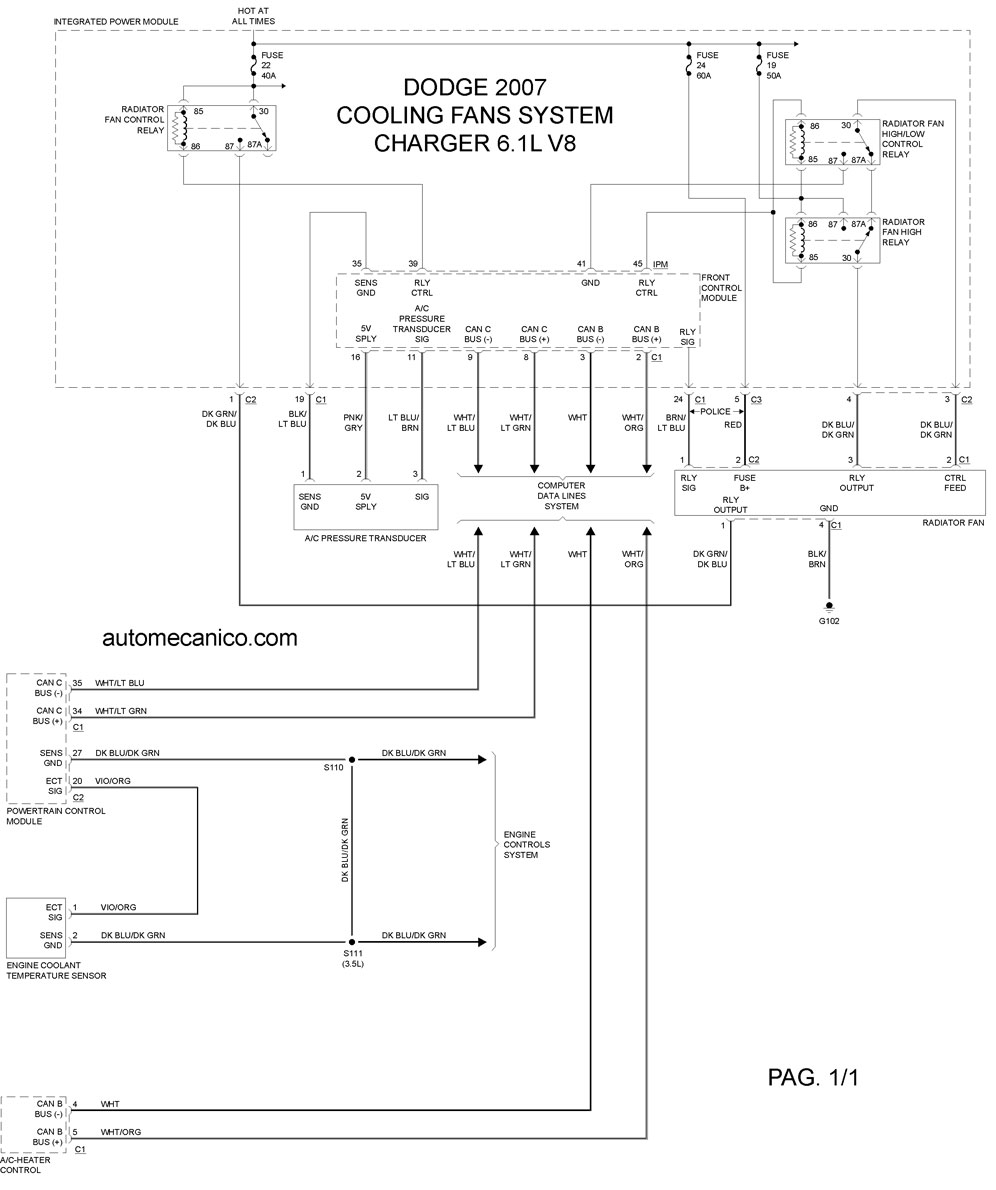

| 2007 | CHARGER 6.1L V8 Cil. | COOLING FANS SYSTEM |
| 2007 | DURANGO 3.7L V6 Cil. | COOLING FANS SYSTEM |

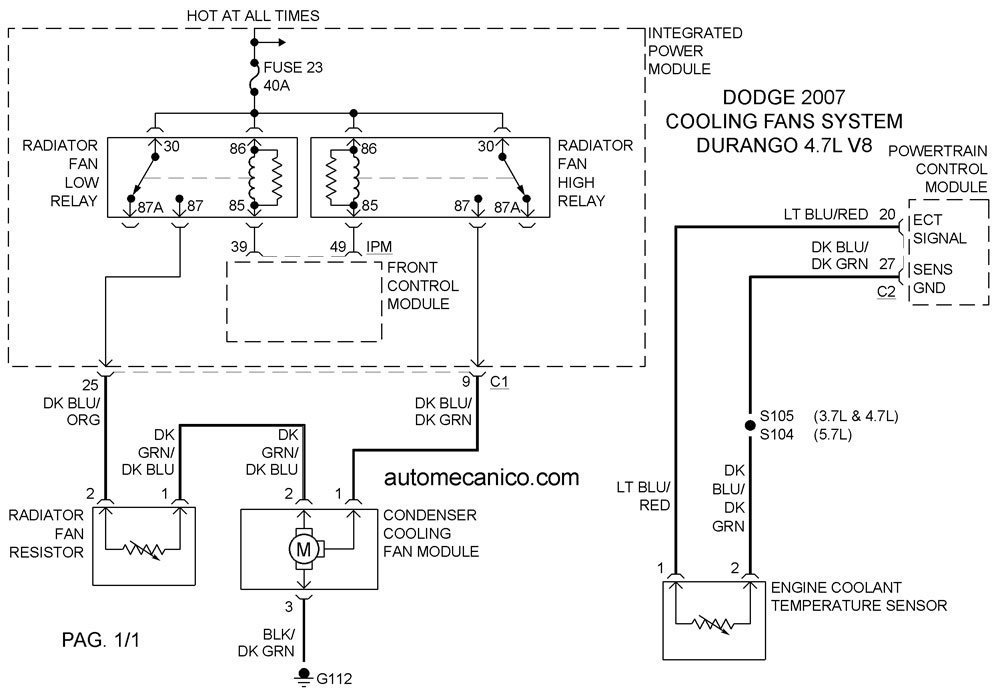

| 2007 | DURANGO 4.7L V8 Cil. | COOLING FANS SYSTEM |

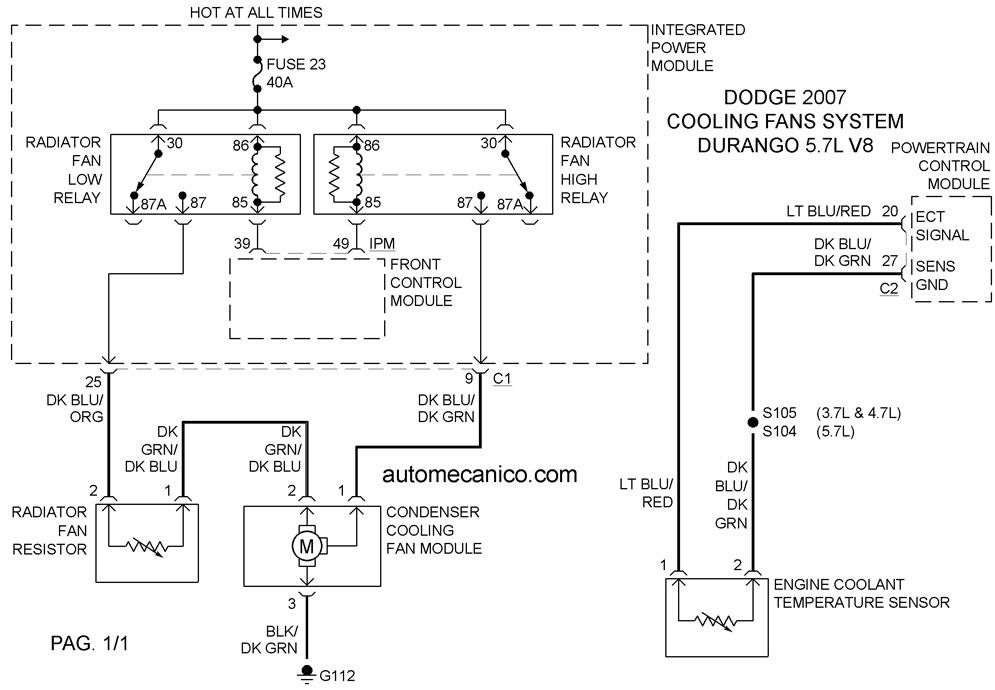

| 2007 | DURANGO 5.7L V8 Cil. | COOLING FANS SYSTEM |

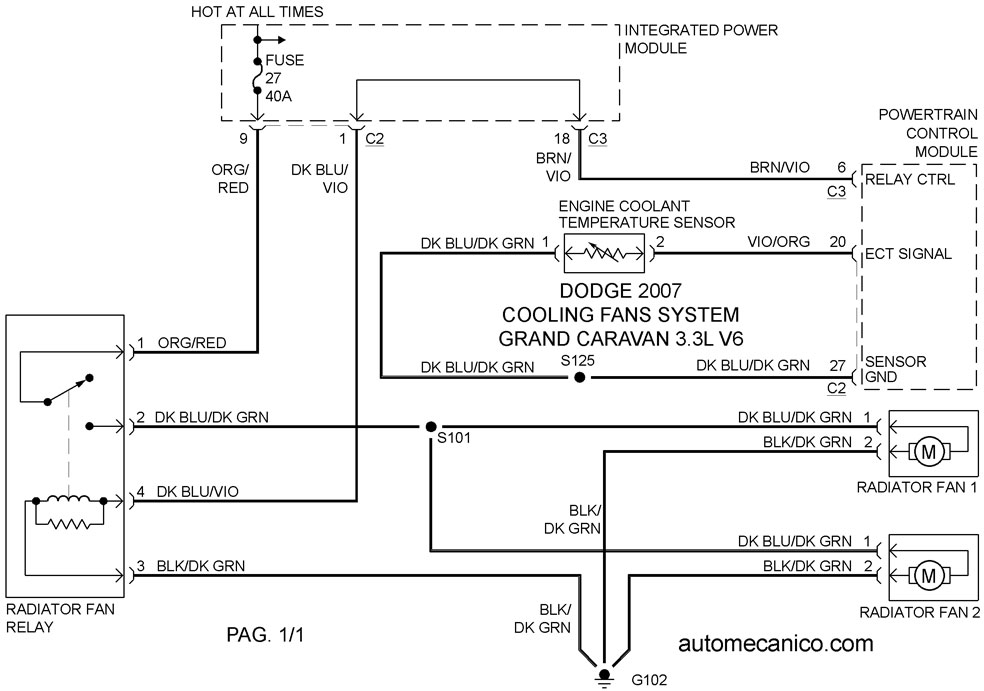

| 2007 | GRAND CARAVAN 3.3L V6 Cil. | COOLING FANS SYSTEM |

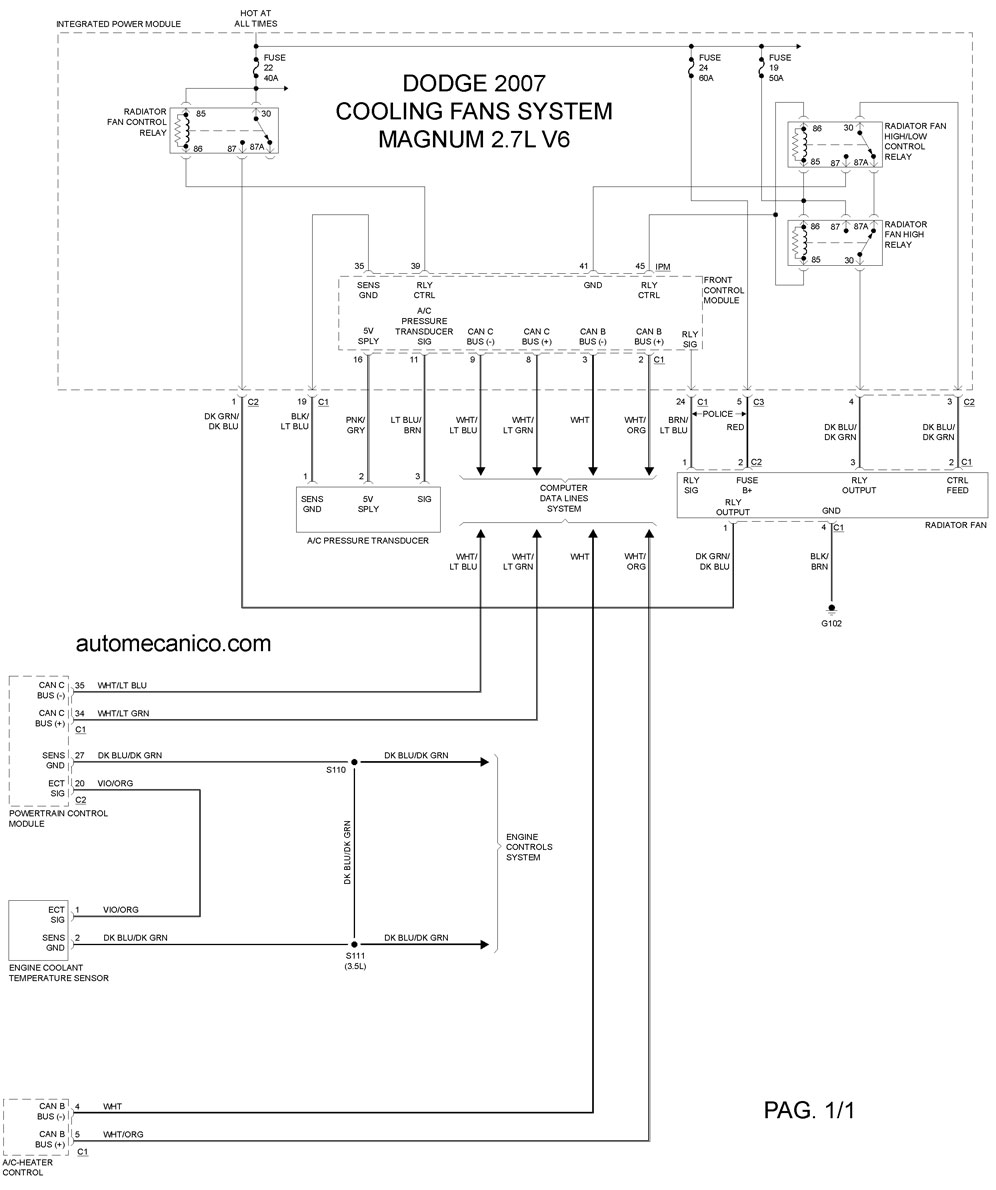

| 2007 | MAGNUN 2.7L 6 Cil. | COOLING FANS SYSTEM |

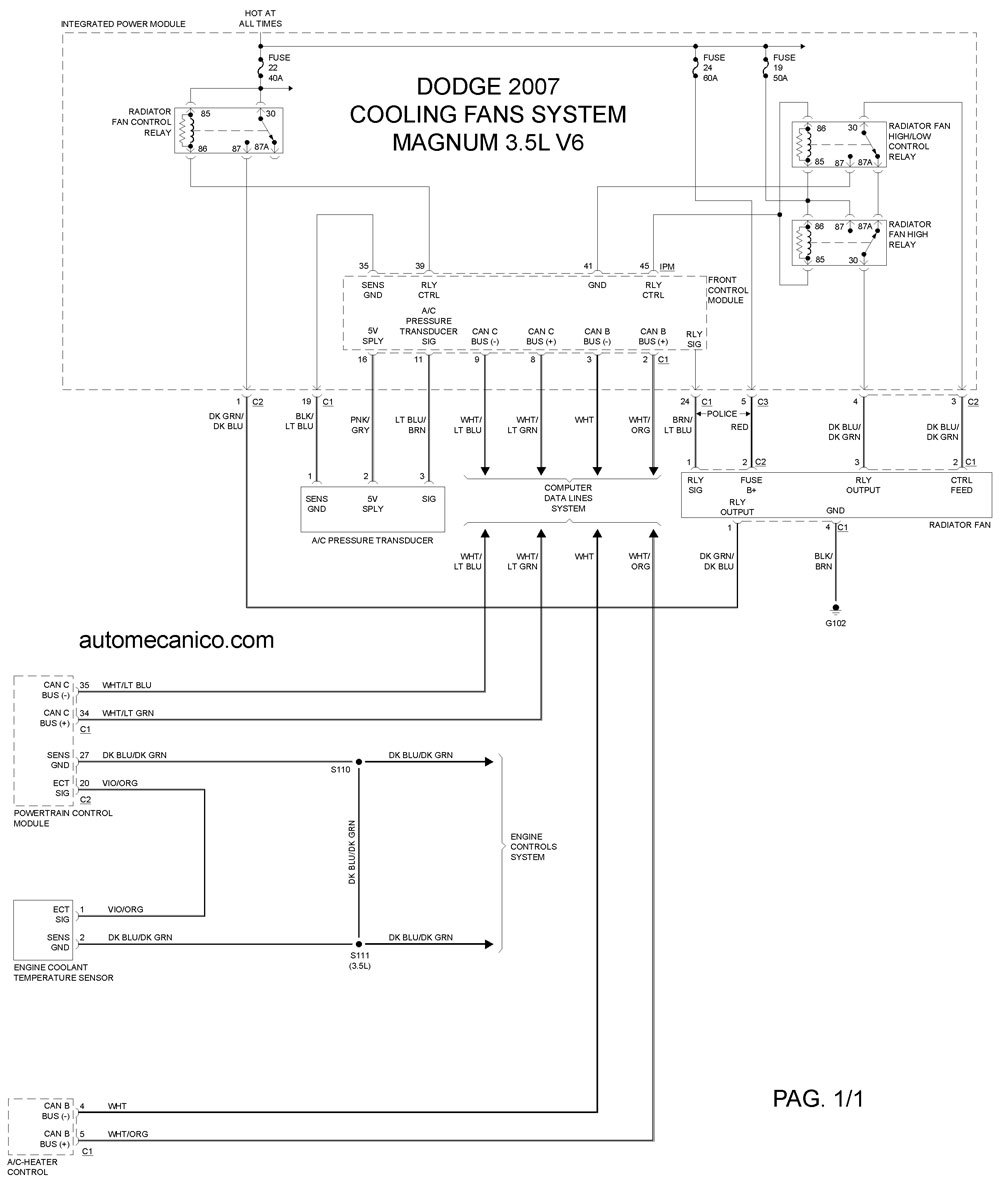

| 2007 | MAGNUN 3.5L V6 Cil. | COOLING FANS SYSTEM |
| 2007 | MAGNUN 5.7L V8 Cil. | COOLING FANS SYSTEM |
| 2007 | MAGNUN 6.1L V8 Cil. | COOLING FANS SYSTEM |

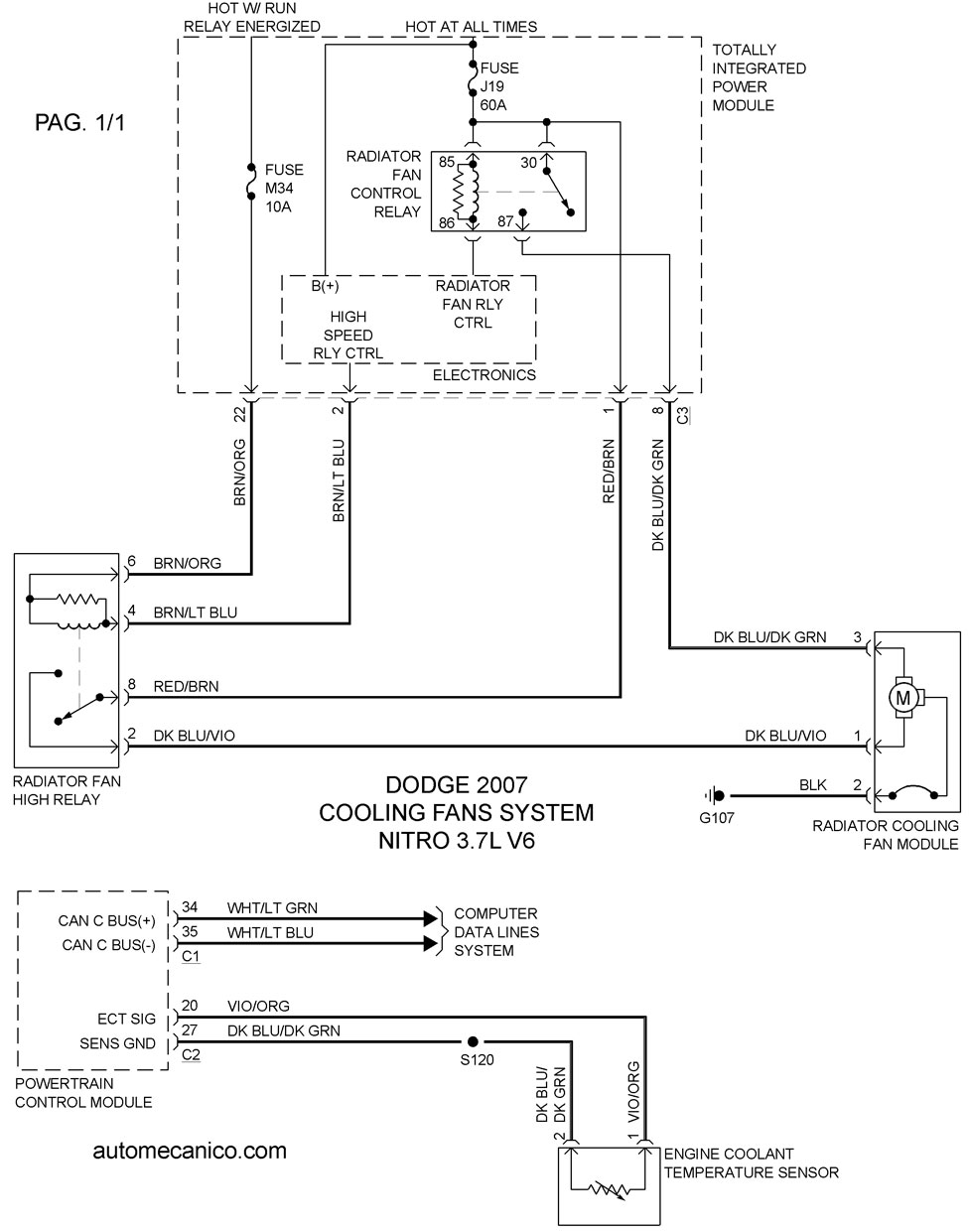

| 2007 | NITRO 3.7L V6 Cil. | COOLING FANS SYSTEM |

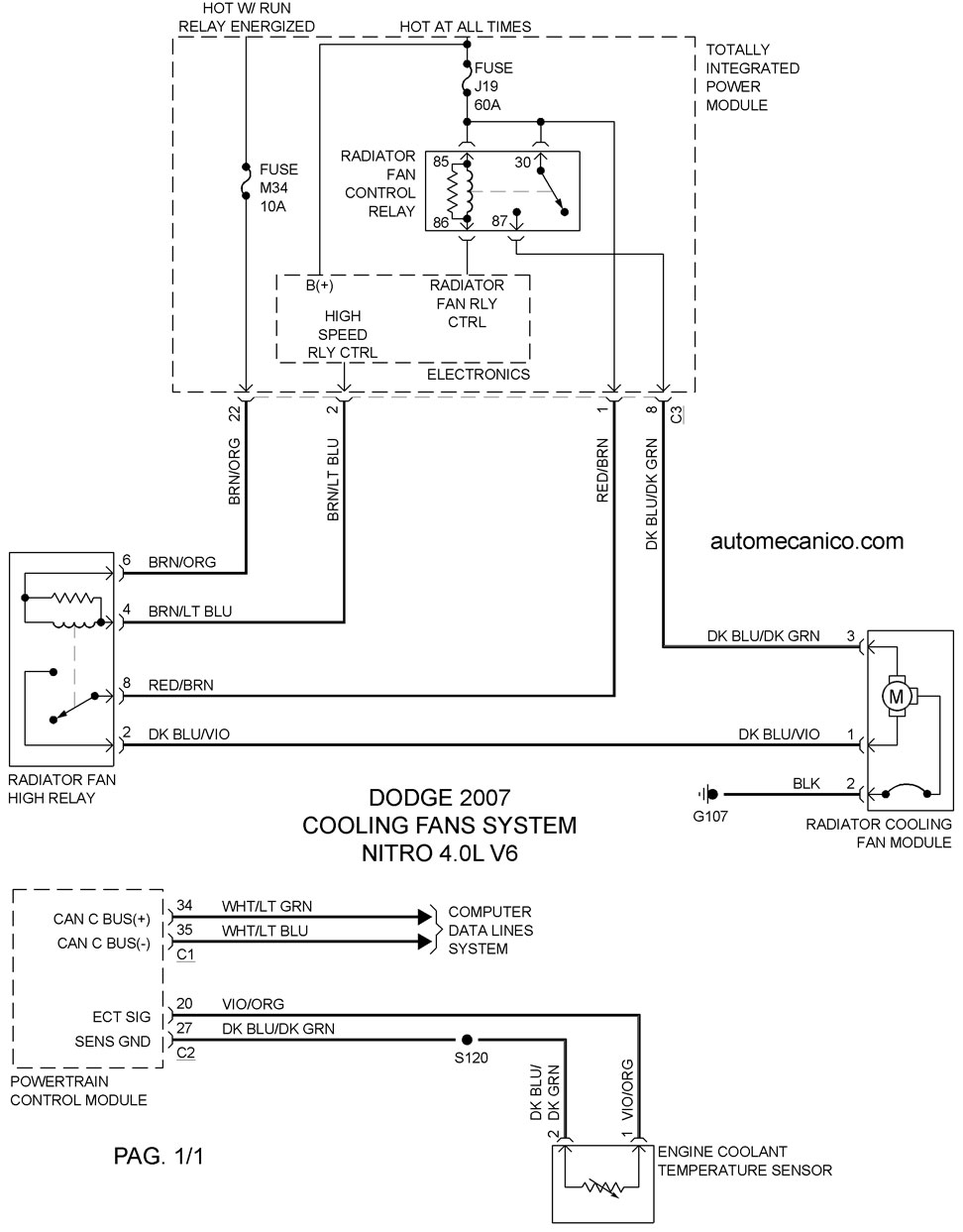

| 2007 | NITRO 4.0L V6 Cil. | COOLING FANS SYSTEM |
