CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - GMC 1998

DIAGRAMAS - GMC: K1500 / 2500 SUBURBAN -  1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / GMC: K1500 / 2500 SUBURBAN -  1998 -
Año GMC K1500 SUBURBAN 5.7L V8
1998 K1500 SUBURBAN 5.7L CONTROL DEL MOTOR 1/4

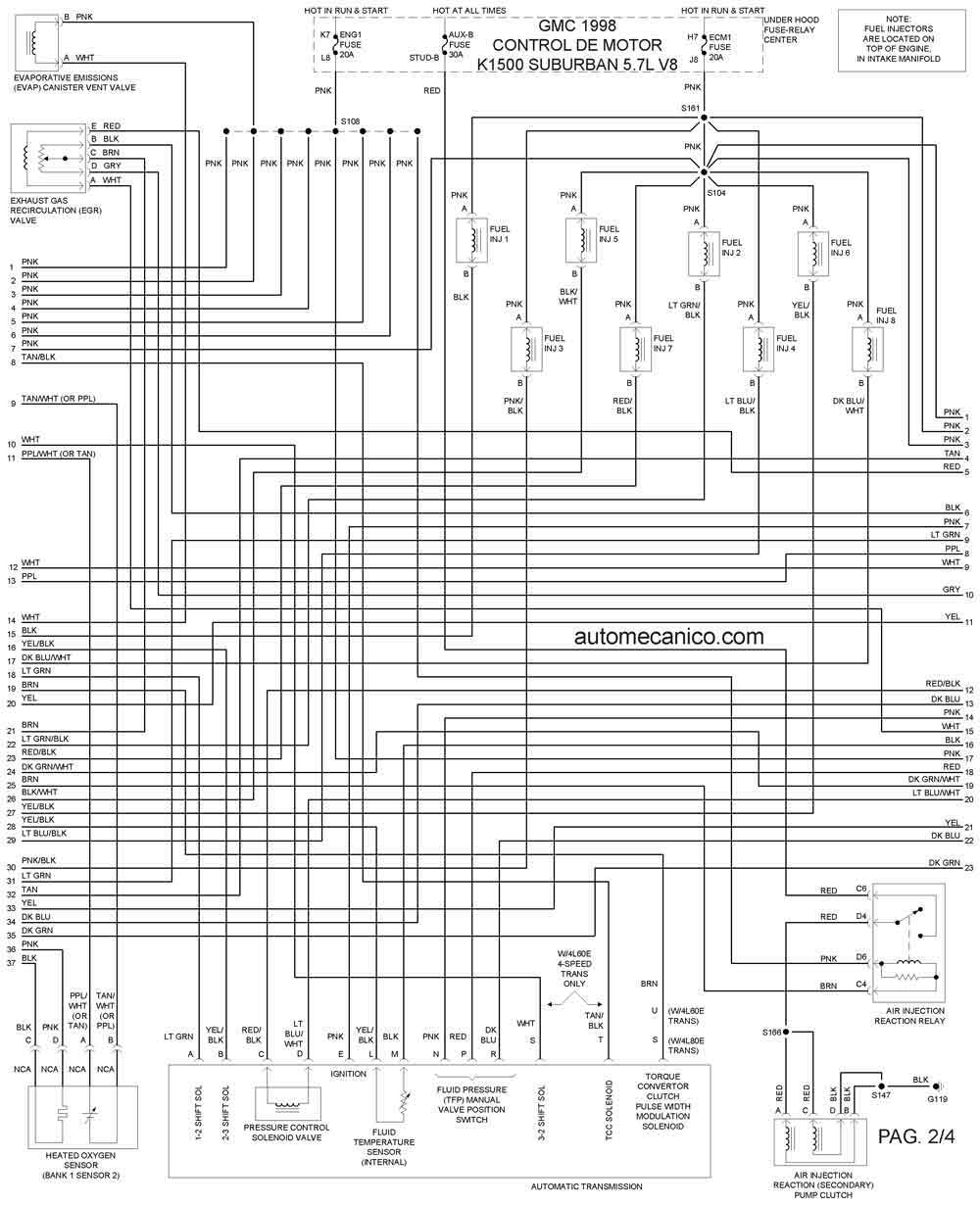

1998 K1500 SUBURBAN 5.7L CONTROL DEL MOTOR 2/4
1998 K1500 SUBURBAN 5.7L CONTROL DEL MOTOR 3/4
1998 K1500 SUBURBAN 5.7L CONTROL DEL MOTOR 4/4
Año GMC - Diesel K1500 SUBURBAN 6.5L V8
1998 K1500 SUBURBAN 6.5L CONTROL DEL MOTOR 1/4
1998 K1500 SUBURBAN 6.5L CONTROL DEL MOTOR 2/4
1998 K1500 SUBURBAN 6.5L CONTROL DEL MOTOR 3/4
1998 K1500 SUBURBAN 6.5L CONTROL DEL MOTOR 4/4
Año GMC K2500 SUBURBAN 5.7L V8
1998 K2500 SUBURBAN 5.7L CONTROL DEL MOTOR 1/4
1998 K2500 SUBURBAN 5.7L CONTROL DEL MOTOR 2/4
1998 K2500 SUBURBAN 5.7L CONTROL DEL MOTOR 3/4
1998 K2500 SUBURBAN 5.7L CONTROL DEL MOTOR 4/4
Año GMC - Diesel K2500 SUBURBAN 6.5L V8
1998 K2500 SUBURBAN 6.5L CONTROL DEL MOTOR 1/4
1998 K2500 SUBURBAN 6.5L CONTROL DEL MOTOR 2/4
1998 K2500 SUBURBAN 6.5L CONTROL DEL MOTOR 3/4
1998 K2500 SUBURBAN 6.5L CONTROL DEL MOTOR 4/4
Año GMC K2500 SUBURBAN 7.4L V8
1998 K2500 SUBURBAN 7.4L CONTROL DEL MOTOR 1/1
